Резьба R или G: чем отличаются и где какая нужна

Резьба R или G: чем отличаются и где какая нужна
Коротко: R — коническая трубная резьба (ISO 7-1, конусность 1:16), уплотняется по виткам с герметиком; G — цилиндрическая (ISO 228-1), уплотняется прокладкой или кольцом на торце. Профиль у обеих 55°, размеры одного номинала совпадают: 1/8 — 9,73 мм и 28 витков на дюйм, 1/4 — 13,16 мм и 19 витков. У WAALPC порты — внутренняя G, фитинги — наружная R. Коническую наружную R можно вкрутить в цилиндрическую внутреннюю резьбу (Rp, на практике и G) с герметиком на витках; наружную цилиндрическую G в коническую внутреннюю Rc для герметичного соединения не применяют.

R (наружная коническая резьба по ISO 7-1, BSPT; азиатское обозначение — PT) уплотняет по виткам (анаэробный герметик). G (ISO 228-1, BSPP) — цилиндрическая, уплотняет торцом (прокладка или о-ринг). Угол профиля у обеих 55°, диаметр и шаг одного номинала совпадают. Наружная R герметично ввинчивается во внутреннюю коническую Rc и во внутреннюю цилиндрическую Rp (по практике — и в порт с резьбой G); наружная G в коническую Rc для герметичного соединения не предназначена.

Купить товары, упомянутые в статье

PC08-02
PC08-02Фитинг прямой цанговый, наружная резьба PC
от 50 ₽В наличии
Купить
PC-G-8-02G
PC-G-8-02GФитинг прямой цанговый комбинированный, G-резьба PC-G
от 120 ₽Поставка 3–5 недель
Подробнее
TH-POC-8-02G
TH-POC-8-02GФитинг цельнолатунный цанговый TH-POC (прямой с шестигранником)
от 150 ₽Поставка 3–5 недель
Подробнее
TH-PC-8-02
TH-PC-8-02Фитинг цельнолатунный цанговый TH-PC (прямой)
от 120 ₽Поставка 3–5 недель
Подробнее
PC10-02
PC10-02Фитинг прямой цанговый, наружная резьба PC
от 70 ₽В наличии
Купить

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽PC04-M5
WAALPC PC-GWAALPC PC-GРезьба: внутренняя Gот 80 ₽PC-G-4-01G
WAALPC POCWAALPC POCот 50 ₽POC04-01
Угольники цанговые комбинированные — каталог пневматикиWAALPC PLУгловой (L-образный) 90°
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 45 ₽PL04-M5
WAALPC PLLWAALPC PLLУгловой (L-образный) 90°
Давление: −0,099…1,0 МПа
от 95 ₽PLL04-M5X

Купить фитинги под нужную резьбу: PC08-02 (наружная R) — 50 ₽; PC-G-8-02G (наружная G) — 120 ₽; цельнолатунный TH-POC-8-02G — 150 ₽; все — в каталоге пневматических фитингов.

Содержание статьи (5 разделов)
  1. В чём разница между R и G?
  2. Как выглядит таблица отличий R и G?
  3. Что выбрать и как проверить совместимость?
  4. Как выглядит пример на артикулах WAALPC?
  5. Какие вопросы чаще всего задают про резьбу R и G?

В чём разница между R и G?

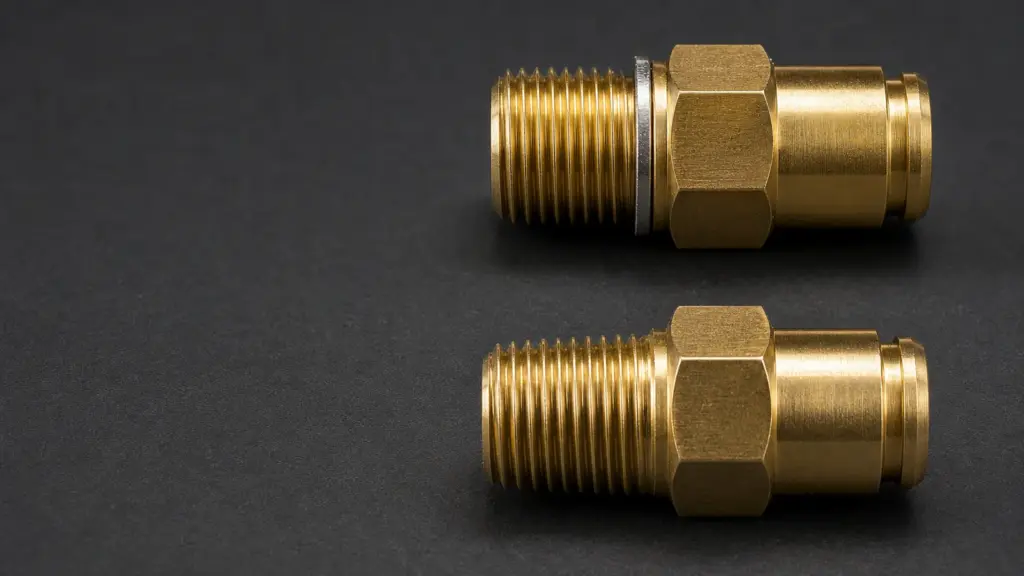

Коническая резьба R с уплотнением по виткам и цилиндрическая резьба G с торцевым уплотнением
Главное различие — не только форма резьбы, но и место герметизации соединения.

R и G — две трубные резьбы с одинаковым углом профиля 55°, но разной геометрией хода. Различие в форме (коническая против цилиндрической) определяет способ уплотнения и совместимость соединений. Диаметр и шаг у пары R и G одного номинала совпадают, поэтому витки физически «находят» друг на друга — но герметичность достигается по-разному.

Как выглядит таблица отличий R и G?

Признак R (BSPT / PT) G (BSPP)
Форма коническая цилиндрическая
Угол профиля 55° 55°
Стандарт ISO 7-1 (EN 10226-1; ранее DIN 2999) ISO 228-1 (DIN EN ISO 228-1)
Уплотнение по виткам (анаэробный герметик) торцом (прокладка / о-ринг)
Азиатское обозначение PT G
Внутренняя пара Rc (конус) или Rp (цилиндр) G (цилиндр)

Что выбрать и как проверить совместимость?

  • R (наружная) + Rc (внутренняя) — герметично по виткам (конус в конус), уплотняющий материал обязателен — герметик или заводское покрытие.
  • R (наружная) + порт G (внутренняя цилиндрическая) — обычное сочетание для цилиндров: у WAALPC DSBC порты G, а дроссели и фитинги PC/PL идут с наружной R. У наших распределителей 4V порты тоже внутренняя G (G1/8–G1/2; завод выпускает и исполнения PT и NPT, тогда пара — R в Rc «конус в конус»); резьбу портов блоков подготовки воздуха смотрите в карточке серии. Уплотнение — анаэробный герметик по виткам; в ISO 7-1 такая пара описана для внутренней цилиндрической Rp.
  • G (наружная) + G (внутренняя) — нужно торцевое уплотнение (плоская прокладка или о-ринг на буртике), так устроены цанговые фитинги PC-G.
  • G (наружная) + Rc (конус, внутренняя) — не применять: у конического порта нет торца под прокладку, а цилиндрическая резьба садится в конус лишь несколькими витками. Нужен переходник или фитинг с наружной R.
  • С NPT (60°) ни R, ни G не совместимы.

Коническая R создаёт натяг по мере вкручивания, и витки сами образуют уплотнение — анаэробный герметик усиливает его и заполняет микрозазоры. Цилиндрическая G такого натяга не даёт: витки лишь центрируют деталь, а герметичность обеспечивает прижим торца к прокладке или о-рингу на опорном буртике. Поэтому G нельзя «дотянуть» до герметичности по виткам, как R. Цилиндрический порт (G, Rp) принимает и G, и R, а конический порт Rc — только R.

Полное сравнение G/R/NPT с размерами — стандарты резьб; что такое PT — резьба PT. См. также таблицу размеров трубных резьб и каталог фитингов — прямых цанговых PC, угловых PL и дросселей AS с той же резьбой на присоединении.

Как выглядит пример на артикулах WAALPC?

Разница R и G видна прямо в каталоге фитингов: одна и та же цанговая серия выпускается в двух вариантах резьбы, а латунная серия TH-POC — сразу в обеих на выбор.

листайте таблицу вбок →

Артикул Резьба Материал Цена
PC08-02 R (коническая) пластик 50 ₽
PC-G-8-02G G (цилиндрическая) пластик 120 ₽
TH-PC-8-02 только R латунь 120 ₽
TH-POC-8-02 R латунь, с шестигранником 130 ₽
TH-POC-8-02G G латунь, с шестигранником 150 ₽

PC08-02 и PC-G-8-02G — одна и та же цанговая конструкция, отличаются только резьбой присоединения: PC — наружная R (уплотнение по виткам; есть ли на резьбе заводское покрытие, смотрите на изделии, иначе — герметик), PC-G — наружная G (нужен торец под прокладку или о-кольцо). В латунной линейке разница ещё жёстче: TH-PC несёт только резьбу R, а TH-POC выпускается на обе резьбы — R и G — и различается только последней буквой в артикуле (без G — R, с G — G). Если порт цилиндра или распределителя цилиндрический G, подойдут оба варианта: TH-PC (наружная R, уплотнение герметиком по виткам — штатное сочетание, см. выше) или TH-POC-…-G / PC-G (наружная G, уплотнение кольцом по торцу).

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSBC-125-400, DSBC-125-175.

Какие вопросы чаще всего задают про резьбу R и G?

Можно ли соединить R и G напрямую?

Наружную R — в Rc и в цилиндрический порт Rp: да, с герметиком по виткам; в порт G — на практике, с герметиком по виткам и по документации порта. Наружную G — только в цилиндрический порт с торцевым уплотнением; в конический Rc — через переходник.

R это то же, что PT?

По профилю да: R (BSPT) и PT — коническая резьба 55°, конус 1:16, размеры одного номинала совпадают; PT — японское обозначение (JIS B 0203), R — по ISO 7-1.

Чем уплотнять R?

Анаэробным герметиком для конических резьб (не на пластик). Предпочтителен герметик; ленту ФУМ мотают без захода на первые 1–2 витка — иначе обрывки попадают в воздушный тракт и заклинивают золотники.

Совместимы ли R и NPT?

Нет. У NPT угол профиля 60°, у R — 55°; кроме того, шаг у NPT 1/8″ и 1/4″ и 3/8″ иной (27 и 18 витков на дюйм против 28 и 19), совпадает у 1/2″ и 3/4″ (14). Витки не совпадают, надёжного герметичного соединения нет.

Какой стандарт у резьбы G?

G соответствует ISO 228-1 (DIN EN ISO 228-1) — это цилиндрическая трубная резьба BSPP с углом профиля 55°, уплотняемая по торцу.
