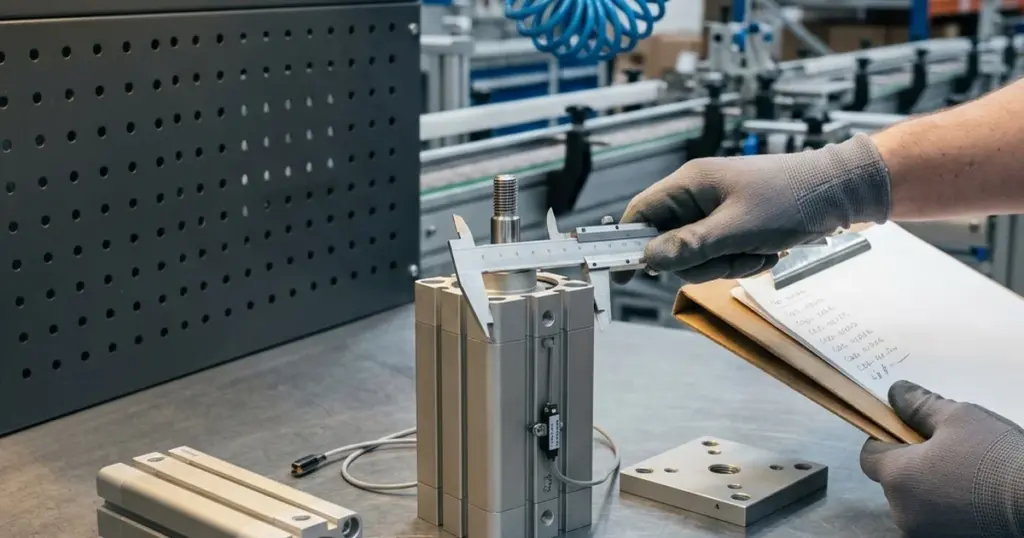

Аналог компактного цилиндра SMC CDQ2 (и его безмагнитного собрата CQ2) в каталоге WAALPC — одноимённая серия CQ. Важная деталь для честного подбора: CQ2/CDQ2 у SMC — это фирменный компактный формат самой SMC, а не реализация международного стандарта ISO 21287. Стандарт ISO 21287 лишь задаёт класс компактных цилиндров Ø20–100; присоединительные размеры формата CQ — собственные у SMC. Поэтому аналог подбирается не «по стандарту вообще», а по прямому воспроизведению формата: WAALPC держит серию CQ2/CDQ2, повторяющую посадку, глубину корпуса и T-пазы датчиков один в один. Обозначение переносится напрямую: SMC CDQ2-32-25 → WAALPC CDQ2-32-25. Перед заменой сверяют три параметра, которые не задаются форматом: длину хода, наличие магнита под датчики (это и есть разница между CQ2 и CDQ2) и тип демпфирования. Ниже — таблица типоразмеров Ø12–100, расчёт усилия на реальном артикуле и цены со склада от 810 ₽.
Что такое SMC CDQ2 и почему это фирменный формат, а не ISO 21287
SMC CQ2 (и версия с магнитом CDQ2) — компактный короткоходовой пневмоцилиндр двустороннего действия с квадратным корпусом. Его смысл — уместить рабочее усилие обычного цилиндра в монтажную длину в 1,5–2 раза короче: крышки укорочены до толщины уплотнительного узла, тяг нет, поршневая группа собрана в минимальный габарит. Типовая общая длина стянутого компакта — около Ø + ход + 10–20 мм. Такие цилиндры прижимают, толкают лотки и фиксируют деталь там, где раму нельзя удлинить: упаковочные линии FMCG, фасовка, фармацевтика, электроника и сборочные стенды. Диапазон диаметров формата CQ — Ø12–100, ход обычно до 100 мм.
Здесь принципиальное отличие от профильного цилиндра. У профильного SMC CP96 присоединительные размеры нормированы международным стандартом ISO 15552, поэтому аналог совпадает «по стандарту». У компактного CQ2 это не так: SMC CQ2/CDQ2 — собственный формат SMC, а не исполнение ISO 21287. Международный стандарт ISO 21287 на компактные цилиндры существует и задаёт ряд диаметров Ø20–100 и посадку, но реальный CQ2 в этот ряд укладывается не полностью — например, у формата CQ есть Ø12 и Ø16, которых в ISO 21287 нет вовсе. Это прямое доказательство того, что CQ2 живёт по своим размерам, а стандарт для него — лишь референс класса, а не чертёж посадки.
Отсюда вывод для подбора: совместимость аналога держится не на общем стандарте, а на том, что WAALPC воспроизводит формат CQ напрямую — с тем же квадратным корпусом, той же глубиной, тем же расположением резьбовых отверстий в торце и T-пазов под датчики. Именно поэтому обозначение переносится один в один, а не «подгоняется по картинке». Формулировка «совместимый аналог формата CQ» здесь точнее рекламного обещания поставить вслепую: формат воспроизведён, а исполнение сверяется по артикулу.
Компактный CQ2 нельзя путать с другими сериями SMC: профильный шпильчатый — это CP96/CP95 (аналог WAALPC CP96, разбор в статье про аналог SMC CP96), мини по ISO 6432 — CJ2/CM2 (аналог MAL). Полная раскладка по всем сериям SMC — в матрице замены SMC на WAALPC. Эта статья — детальный разбор строки матрицы про компактный CDQ2/CQ2.
Формула усилия и расчёт на реальном артикуле
Главный параметр, по которому проверяют пригодность аналога, — толкающее усилие на штоке. Оно зависит только от диаметра поршня и рабочего давления и не зависит от бренда, длины корпуса и года выпуска. Поэтому усилие SMC CDQ2 и WAALPC CDQ2 одного диаметра совпадает точно — замена по силе эквивалентна. Формула — площадь поршня, умноженная на давление.
- F
- теоретическое усилие, Н
- p
- рабочее давление, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле со склада — CQ2-12-5 (Ø12 мм, ход 5 мм, формат CQ, 810 ₽), которым закрывают компакт SMC того же типоразмера в фасовочных зажимах. При 6 бар: F = 0,6 × 3,14 × 12² / 4 = 0,6 × 113 мм² = 68 Н на прямом ходе. Около 10 % теоретического усилия уходит на трение манжет, а для динамичных циклов полезную нагрузку берут не выше 70 % от теории — то есть CQ2-12-5 уверенно держит прижим порядка 42–47 Н. Столько же даст SMC-оригинал того же диаметра. Для более крупного зажима берут CQ2-32-25 (Ø32): F = 0,6 × 804 = 483 Н. Пересчитать усилие под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
На обратном ходе (втягивание) усилие меньше на площадь штока — это важно, когда компакт тянет нагрузку, а не толкает. У короткоходовых компактов вынос штока маленький, поэтому изгиб для них редко критичен, но при удлинённом штоке и боковой нагрузке его всё равно проверяют — методика в статье о продольной устойчивости штока по формуле Эйлера.
Таблица типоразмеров SMC CDQ2/CQ2 → WAALPC CQ
Обозначение WAALPC повторяет исходное SMC: формат артикула CQ2-<диаметр>-<ход> (без магнита) и CDQ2-<диаметр>-<ход> (магнитный, под датчики). Диаметр и ход из артикула оригинала переходят напрямую, нестандартный ход округляется до ближайшего большего из ряда серии. Суффикс монтажа (например -CA) переносится по чертежу.
| Ø поршня | Ход из ряда, мм | Усилие при 6 бар | Пример артикула WAALPC | Цена от |
|---|---|---|---|---|
| Ø12 | 5–50 | 68 Н | CQ2-12-5 | 810 ₽ |
| Ø16 | 5–50 | 121 Н | CQ2-16-5 | 830 ₽ |
| Ø20 | 5–100 | 188 Н | CQ2-20-25 | по запросу |
| Ø25 | 5–100 | 294 Н | CQ2-25-25 | по запросу |
| Ø32 | 5–100 | 483 Н | CQ2-32-25 | по запросу |
| Ø40 | 10–100 | 754 Н | CQ2-40-25 | по запросу |
| Ø50 | 10–100 | 1178 Н | CQ2-50-25 | по запросу |
| Ø63 | 10–100 | 1870 Н | CQ2-63-25 | по запросу |
| Ø80 | 10–100 | 3016 Н | CQ2-80-25 | по запросу |
| Ø100 | 10–100 | 4712 Н | CQ2-100-25 | по запросу |
Усилия теоретические, без учёта трения, и одинаковы для SMC CQ2 и WAALPC CQ2 при равном диаметре: формат корпуса на силу не влияет — влияет только диаметр поршня и давление. Резьба штока идёт по ряду от M5 у малых диаметров до M16 у Ø100; её сверяют с ответной деталью. Обратите внимание на Ø12 и Ø16 — этих диаметров нет в стандарте ISO 21287, они существуют только в фирменном формате CQ, и именно поэтому важно брать аналог, воспроизводящий формат, а не абстрактный «компакт по стандарту». Всего в семи подсериях формата CQ у WAALPC — 1265 SKU в диапазоне 810–136 073 ₽.
Что совпадает при замене SMC CDQ2 на WAALPC CQ
Раз WAALPC воспроизводит фирменный формат CQ напрямую, совпадает геометрия посадки компакта. Именно это позволяет ставить аналог на существующую плиту без сверления новых отверстий и переделки кронштейнов.
Резьбовые отверстия в торце
Компакт крепится не тягами, а резьбовыми отверстиями в торце корпуса. Их расположение и шаг воспроизведены по формату CQ — плита оригинала подходит.
T-пазы под датчики
Пазы на квадратном корпусе под бесконтактные датчики положения на тех же местах, что у SMC CQ2 — датчик встаёт в паз без адаптера.
Монтажная длина и посадка штока
Короткая общая длина ≈ Ø + ход + 10–20 мм и резьба штока по ряду формата — компакт встаёт в тот же габарит, что стоял на машине.
Совпадает и рабочая физика: усилие при равном диаметре и давлении, присоединение пневмопортов по типоразмеру, диапазон давления 0,1–1,0 МПа и температурный диапазон стандартного уплотнения NBR (−20…+80 °C). Для магистралей с маслом или повышенной температурой берут исполнение с уплотнением FKM. Что формат не задаёт — ход, магнит и демпфирование — переносят из артикула оригинала и уточняют по чертежу.
CQ2 или CDQ2: с магнитом или без
Разница между CQ2 и CDQ2 в обозначении SMC — ровно одна буква «D», и означает она подготовку под датчики. В базовом CQ2 поршень без магнита, бесконтактные датчики положения на нём не сработают. В CDQ2 поршень с магнитным кольцом — тот самый, к которому крепят датчики в T-паз. WAALPC держит обе версии параллельно, поэтому под конкретный оригинал берут ту, что стояла на машине.
Правило простое: смотрят на префикс исходного артикула SMC и на наличие датчиков. C(D)Q2… с датчиками → WAALPC CDQ2 (600 SKU, от 1060 ₽), CQ2… без датчиков → WAALPC CQ2 (665 SKU, от 810 ₽). В обеих семьях есть подсерии B, MB и SB — варианты корпуса и монтажа в пределах формата CQ (стандартный, с удлинённым штоком, укороченный). В сумме семь подсерий дают 1265 SKU компактных цилиндров — этого хватает на типовой список ремонтной службы упаковочной линии. Обозначение оригинала переносится напрямую, разница между версиями закрыта на стороне WAALPC.
Что проверить перед заменой: ход, магнит, демпфирование
Формат CQ задаёт посадку компакта, но не регламентирует ход, наличие магнита, механизм демпфирования, материал уплотнения и опции штока. Эти параметры — то, что переносят из артикула оригинала и уточняют по чертежу перед отгрузкой.
-
1
Ход из артикула
Цифра после диаметра — ход в мм: CQ2-32-25 → ход 25 мм. У компакта ход обычно до 100 мм. Нестандартный ход округляют до ближайшего большего из ряда серии.
-
2
Магнит под датчики: CQ2 или CDQ2
Если на компакте стояли бесконтактные датчики (D-M9 у SMC) — нужен магнитный поршень, то есть версия CDQ2. Базовый CQ2 без магнита — датчики на нём не увидят поршень.
-
3
Тип демпфирования
У компактов обычно упругое демпфирование (полиуретановые шайбы) — до 0,3–0,5 м/с. Для более быстрых циклов — исполнение с регулируемым демпфированием или внешний амортизатор. Тип сверяют с исходным.
-
4
Способ монтажа и суффикс
Резьбовые отверстия в торце, монтажная плита, кронштейн, суффикс варианта (например -CA). Посадка формата CQ совпадает, но монтажный комплект подбирают под тот, что стоял на машине.
-
5
Резьба штока и уплотнение
Резьба штока по ряду формата (от M5 у малых Ø до M16 у Ø100). Уплотнение: NBR для воздуха до +80 °C, FKM для масла и повышенной температуры.
Эти пять пунктов — тот минимум, который отделяет «встанет как родной» от «встанет, но датчики не увидят поршень». Формат (CQ) определяет строку матрицы, а ход, магнит, демпфирование и монтаж уточняются по артикулу и чертежу конкретного оригинала.
Компактный цилиндр в упаковочной линии: где ставят CDQ2
Формат CQ — рабочая лошадка упаковки и фасовки именно из-за короткого корпуса. На флоу-пак и картонажных машинах компакт прижимает клапан, толкает лоток по направляющей, фиксирует пачку под запайку, отсекает поток продукта. Раму такой машины проектируют плотно, лишних 100 мм на длину профильного цилиндра там нет — поэтому и берут компакт, у которого длина ≈ Ø + ход + 10–20 мм. Малые диаметры формата CQ (Ø12, Ø16, Ø20) закрывают именно лёгкие прижимы и отсечки, где нужно усилие 50–200 Н в минимальном габарите — там, где профильный цилиндр по ISO 15552 просто не поместится.
При ретрофите такой линии главное — не менять посадку. Компакт стоит на плите через резьбовые отверстия в торце, и если аналог воспроизводит формат CQ, плита и кронштейны остаются на месте. Датчики положения (в версии CDQ2) переставляются в те же T-пазы. Это и есть смысл подбора «по формату, а не по стандарту»: на упаковочной линии простой из-за несходящейся посадки дороже самого цилиндра. Разбор класса компактных цилиндров и границ стандарта ISO 21287 — в отдельной статье про совместимость по ISO 21287.
Наличие и цены аналогов SMC CDQ2
CQ2 (аналог SMC CQ2)
665 SKU без магнита. CQ2-12-5 — 810 ₽, CQ2-16-5 — 830 ₽, CQ2B-12-10-CA — 830 ₽
CDQ2 (аналог SMC CDQ2)
600 SKU с магнитным поршнем под датчики положения. Подсерии CDQ2, CDQ2B, CDQMB
Датчики и монтаж
Датчики положения D-M9 в T-паз, монтажные плиты, кронштейны — под типоразмер
Компактные цилиндры формата CQ — со склада в Москве. Все серии с ценами и наличием собраны в каталоге пневмоцилиндров WAALPC; там же — фильтр по компактным цилиндрам и подбор по диаметру и ходу. Сопутствующие принадлежности — датчики, монтажные плиты, кронштейны, наконечники штока — в разделе каталога пневмоцилиндров. Быстрый подбор замены по одному артикулу — через посадочную страницу подбора аналогов.
Часто задаваемые вопросы
Есть ли у WAALPC совместимый аналог цилиндра SMC CDQ2
Да. Компактному цилиндру SMC CDQ2 (и безмагнитному CQ2) в каталоге WAALPC соответствует одноимённая серия CQ — всего 1265 SKU в семи подсериях, диапазон 810–136 073 ₽. WAALPC воспроизводит фирменный формат CQ напрямую: совпадают резьбовые отверстия в торце, T-пазы под датчики и монтажная длина. Обозначение переносится один в один — SMC CDQ2-32-25 меняется на WAALPC CDQ2-32-25. Цена от 810 ₽ за CQ2-12-5 со склада.
SMC CDQ2 — это стандарт ISO 21287 или фирменный формат
Это фирменный формат SMC, а не реализация ISO 21287. Международный стандарт ISO 21287 на компактные цилиндры существует и задаёт ряд диаметров Ø20–100 и посадку, но реальный CQ2/CDQ2 в него укладывается не полностью — например, у формата CQ есть диаметры Ø12 и Ø16, которых в ISO 21287 нет. Поэтому аналог подбирается не «по стандарту вообще», а по прямому воспроизведению формата CQ. ISO 21287 здесь — референс класса компактных цилиндров, а не чертёж посадки.
В чём разница между CQ2 и CDQ2
Ровно в одной букве «D» — это подготовка под датчики положения. Базовый CQ2 идёт без магнита в поршне, бесконтактные датчики на нём не сработают. CDQ2 — с магнитным кольцом в поршне, к нему крепят датчики в T-паз корпуса. Посадка, габарит и усилие у обеих версий одинаковы. Под замену смотрят: были на оригинале датчики — берут CDQ2 (от 1060 ₽), не было — CQ2 (от 810 ₽).
Что нужно проверить перед заменой SMC CDQ2 на WAALPC
Пять параметров, которые формат не задаёт: длину хода (цифра после диаметра в артикуле), наличие магнитного поршня под датчики (версия CQ2 или CDQ2), тип демпфирования (упругое или регулируемое), способ монтажа с суффиксом варианта и резьбу штока с материалом уплотнения (NBR до +80 °C или FKM). Посадка формата CQ совпадает автоматически, а эти опции сверяют по артикулу и чертежу конкретного оригинала.
Совпадает ли усилие у SMC CDQ2 и его аналога WAALPC
Да, при равном диаметре поршня и рабочем давлении усилие совпадает точно. Толкающее усилие считается по формуле F = p · π · D² / 4 и зависит только от диаметра и давления, а не от бренда или длины корпуса. Например, CQ2-12-5 при 6 бар даёт 68 Н теоретического усилия, а CQ2-32-25 — 483 Н; столько же, сколько SMC-оригинал того же диаметра. С учётом трения манжет и запаса на динамику полезную нагрузку берут порядка 70 % от теории.
Почему у формата CQ есть диаметры Ø12 и Ø16, если в ISO 21287 их нет
Потому что CQ2/CDQ2 — собственный формат SMC, а не исполнение стандарта. Международный стандарт ISO 21287 начинает ряд с Ø20, а фирменный формат CQ добавляет более мелкие Ø12 и Ø16 для лёгких прижимов и отсечек на упаковочных линиях. WAALPC воспроизводит формат полностью, включая эти мелкие диаметры, поэтому под артикул CQ2-12 или CQ2-16 есть точное соответствие: CQ2-12-5 — 810 ₽, CQ2-16-5 — 830 ₽.
За сколько подбирается замена по списку артикулов SMC
Для типового списка на 10–100 позиций — 1 рабочий день. В ответ приходит таблица, где каждый артикул SMC разложен по пяти категориям: точное соответствие со склада, функциональная замена, отгрузка от 2 недель, не наш профиль, уточнение по чертежу. Перед отгрузкой каждая позиция сверяется по чертежу оригинала, а не подбирается по картинке.
Связанные материалы
- Аналоги SMC: матрица замены CDQ2, CP96, SY, AC на WAALPC
- ISO 21287: компактные пневмоцилиндры — совместимость
- Аналог SMC CP96: профильный цилиндр WAALPC по ISO 15552
- Каталог пневмоцилиндров WAALPC — все серии
- Продольная устойчивость штока: формула Эйлера
- Калькулятор усилия пневмоцилиндра онлайн
- Конвертер единиц: бар, МПа, кгс/см²
Нужно заменить компактные цилиндры SMC CDQ2 или CQ2 — по одному артикулу или списком на 10–100 позиций? Пришлите перечень, и в ответ получите таблицу по 5 категориям: точное соответствие со склада, функциональная замена, отгрузка от 2 недель, не наш профиль, уточнение по чертежу. Срок — 1 рабочий день для типового списка. Это инженерный консалтинг по замене импортной пневматики: перед отгрузкой каждый артикул сверяется по чертежу, а не просто продаётся коробка. Телефон 8-800 350-01-08 — бесплатно по России.
