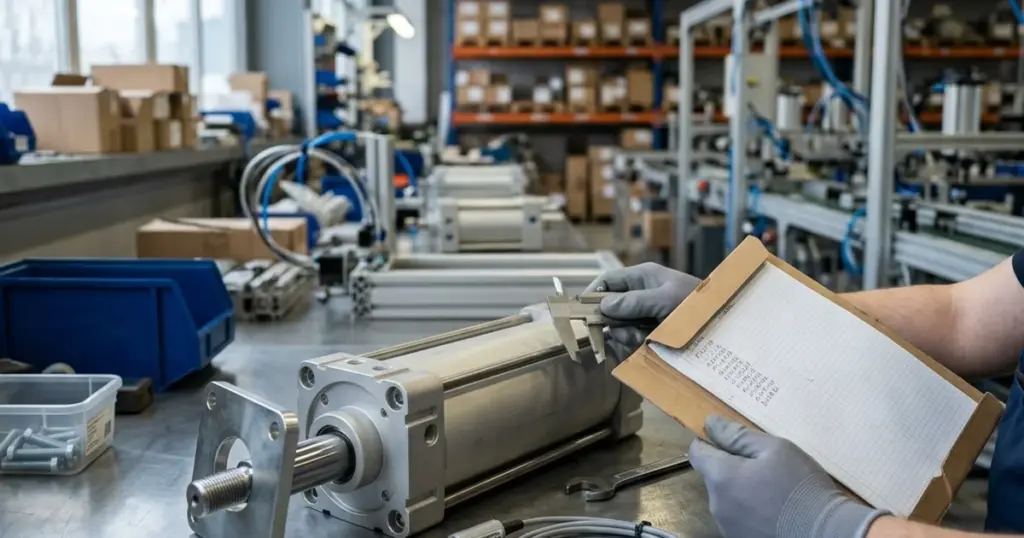

Аналог профильного цилиндра SMC CP96 в каталоге WAALPC — одноимённая серия CP96 по стандарту ISO 15552 (прежний ISO 6431 / VDMA 24562). CP96 у SMC не фирменный формат, а исполнение международного стандарта, поэтому у WAALPC CP96 совпадают присоединительная база, стяжные шпильки по углам корпуса и фланцы MF1/MF2 — цилиндр встаёт на ту же раму без переделки. Диаметр и ход переносятся без изменений: SMC CP96SDB32-25 → WAALPC CP96-32-25 (пара подтверждена по полному коду). Перед подбором аналога сверяют три параметра, которые стандарт не регламентирует: длину хода, наличие магнита под датчики и тип демпфирования. Ниже — таблица соответствия типоразмеров Ø32–100, расчёт усилия на реальном артикуле и цены от 2 460 ₽.
Что такое SMC CP96 и почему совместимый аналог подбирается по ISO 15552?
SMC CP96 (заводское обозначение C96) — профильный шпильчатый пневмоцилиндр двустороннего действия стандарта ISO 15552. Это «рабочая лошадь» длинноходовых линейных приводов: корпус-профиль стянут четырьмя шпильками по углам между круглыми крышками, монтаж — на лапах, передних и задних фланцах MF1/MF2 или на шарнире. Диапазон диаметров Ø32–320, ход от 25 до 2000 мм. Такие цилиндры толкают, прижимают и перемещают в упаковочных линиях, металлообработке, конвейерах и станочной оснастке.
Товары из статьи
Ключевой момент для подбора аналога: ISO 15552 — международный стандарт присоединительных и посадочных размеров, а не собственная разработка SMC. По нему же построены Festo DSBC, AirTAC SAI, Norgren RA и WAALPC CP96. Это значит, что при переходе с SMC CP96 на WAALPC CP96 совпадает не «примерно похоже», а нормированная стандартом геометрия: расположение и резьба крепёжных отверстий, межосевые размеры фланцев, посадочный диаметр цапф. Поэтому подбор сводится к сверке диаметра, хода и присоединения по артикулу — это и есть точное соответствие по ISO, а не рекламное «стопроцентное совпадение вслепую». Кроме CP96, по ISO 15552 в каталоге — серия DNC и профильная SI; есть и стандартные цилиндры MB — их присоединение сверяют по карточке серии.
Профильный CP96 нельзя путать с компактным или мини-цилиндром SMC: если в списке встречается артикул вида CDQ… — это компакт формата CQ (аналог WAALPC CQ2), а CJ2/CM2 — мини фирменного формата SMC, не ISO 6432 (аналог MAL). Полная раскладка по всем сериям SMC — в матрице аналогов SMC на WAALPC. Эта статья — детальный разбор первой строки матрицы: профильного CP96.
Совместимые аналоги по полному коду: SMC C95SDB100-200 — совместимый аналог WAALPC C95-100-200. Наличие и цена — на странице кода.
Как рассчитать усилие по формуле на реальном артикуле?
Главный параметр, по которому проверяют пригодность аналога, — толкающее усилие на штоке. Оно зависит только от диаметра поршня и рабочего давления и не зависит от бренда, длины корпуса и года выпуска. Поэтому усилие SMC CP96 и WAALPC CP96 одного диаметра совпадает: усилие при том же диаметре и давлении то же — его задаёт площадь поршня. Формула — площадь поршня, умноженная на давление.
- F
- теоретическое усилие, Н
- p
- рабочее давление, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле — CP96-32-25 (Ø32 мм, ход 25 мм, ISO 15552, 2 460 ₽), которым закрывают SMC CP96 того же типоразмера. При 6 бар: F = 0,6 × 3,14 × 32² / 4 = 0,6 × 804 мм² = 483 Н на прямом ходе. Около 10 % теоретического усилия уходит на трение манжет, а для динамичных циклов полезную нагрузку берут не выше 70 % от теории — то есть CP96-32-25 уверенно толкает нагрузку порядка 300–340 Н. Столько же даст SMC-оригинал того же диаметра. Пересчитать усилие под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
На обратном ходе (втягивание) усилие меньше на площадь штока — это важно, когда цилиндр тянет нагрузку. Разница тем заметнее, чем толще шток относительно поршня. Для длинноходовых CP96 отдельно проверяют устойчивость штока на изгиб — методика в статье о продольной устойчивости штока по формуле Эйлера.
Как соотносятся типоразмеры SMC CP96 и WAALPC CP96 — как выглядит таблица?
Обозначение WAALPC повторяет исходное SMC: формат артикула CP96-<диаметр>-<ход>. Диаметр и ход из артикула оригинала переходят напрямую, нестандартный ход округляется до ближайшего большего из ряда серии. Резьба штока нормирована стандартом ISO 15552 по ряду диаметров — её сверяют с ответной деталью.
| Ø поршня | Резьба штока (ISO 15552) | Пример артикула WAALPC | Усилие при 6 бар | Цена от |
|---|---|---|---|---|
| Ø32 | M10×1,25 | CP96-32-25 | 483 Н | 2 460 ₽ |
| Ø40 | M12×1,25 | CP96-40-25 | 754 Н | 3 080 ₽ |
| Ø50 | M16×1,5 | CP96-50-25 | 1178 Н | 4 320 ₽ |
| Ø63 | M16×1,5 | CP96-63-25 | 1870 Н | 5 490 ₽ |
| Ø80 | M20×1,5 | CP96-80-25 | 3016 Н | 8 250 ₽ |
| Ø100 | M20×1,5 | CP96-100-25 | 4712 Н | 10 840 ₽ |
Усилия теоретические, без учёта трения, и одинаковы для SMC CP96 и WAALPC CP96 при равном диаметре: стандарт корпуса на силу не влияет — влияет только диаметр поршня и давление. По ходу серия WAALPC CP96 держит стандартный ряд от 25 мм; ход выше 25 мм задаётся в артикуле напрямую — CP96-32-50 (2 630 ₽), CP96-32-100 (2 950 ₽). Всего в серии CP96 — 146 SKU в диапазоне цен от 2 460 ₽.
Что совпадает при переходе с SMC CP96 на WAALPC CP96?
Раз оба цилиндра построены по ISO 15552, совпадает нормированная стандартом присоединительная база. Именно это позволяет ставить аналог на существующую раму без сверления новых отверстий и переделки кронштейнов.
Посадка и крепёжные отверстия
Межосевые размеры, резьба и расположение крепёжных отверстий на крышках нормированы ISO 15552 — совпадают у обоих брендов.
Стяжные шпильки
Профильный корпус стянут четырьмя шпильками между круглыми крышками — та же конструктивная схема, что у SMC CP96.
Фланцы и лапы
Передний и задний фланцы, лапы, вилка и цапфы — по номенклатуре монтажа ISO 15552, крепёж переносится с оригинала.
Совпадает и рабочая физика: усилие при равном диаметре и давлении, диаметр штока по ряду ISO 15552, присоединение пневмопортов (G1/8–G1/2 по типоразмеру), давление до 0,8 МПа по каталогу завода. Для магистралей с маслом или повышенной температурой берут исполнение с уплотнением FKM. Формулировка «совместимый аналог по ISO» здесь точнее рекламной «стопроцентной совместимости»: стандарт гарантирует посадку, а исполнение сверяется по артикулу.
Что проверить перед подбором аналога — ход, датчики, демпфирование?
ISO 15552 нормирует присоединительные размеры, но не регламентирует ход, наличие магнита, механизм демпфирования, материал уплотнения и опции штока. Эти четыре параметра — то, что переносят из артикула оригинала и уточняют по чертежу перед отгрузкой.
-
1
Ход из артикула
Цифра после диаметра — ход в мм: CP96-32-50 → ход 50 мм. У профиля ход доходит до 2000 мм. Нестандартный ход округляют до ближайшего большего из ряда серии.
-
2
Магнитный поршень под датчики
Если на CP96 стояли бесконтактные датчики положения (D-M9 у SMC) — нужен магнитный поршень. Наличие магнита указывается в артикуле; без него датчики не сработают.
-
3
Тип демпфирования
Упругое (полиуретановые шайбы) — до 0,3–0,5 м/с; регулируемое (винт) — до 0,7–1,0 м/с. Выше скорости — внешний амортизатор. Тип демпфирования сверяют с исходным исполнением.
-
4
Способ монтажа
Лапы, передний/задний фланец MF1/MF2, вилка, цапфы. Присоединительные размеры по ISO 15552 совпадают, но сам монтажный комплект подбирают под тот, что стоял на машине.
-
5
Резьба штока и уплотнение
Резьба штока по ряду ISO 15552 (Ø32 — M10×1,25, Ø50/63 — M16×1,5). Уплотнение: NBR для воздуха до +80 °C, FKM для масла и повышенной температуры.
Эти пять пунктов — тот минимум, который отделяет «встанет как родной» от «встанет, но датчики не увидят поршень». Тип и стандарт (ISO 15552) определяют строку матрицы, а ход, магнит, демпфирование и монтаж уточняются по артикулу и чертежу конкретного оригинала.
CP96 или CP95 — какой совместимый аналог брать под артикул SMC?
У SMC под ISO 15552 идут два близких обозначения — C96/CP96 и C95/CP95. WAALPC воспроизводит оба напрямую и держит их раздельными сериями, потому что у C95 и C96 отличаются присоединительные и амортизационные узлы. Смысл раскола — чтобы посадка совпадала полностью, а не «примерно».
Правило простое: смотрят на префикс исходного артикула SMC. C96/CP96 → WAALPC CP96 (146 SKU, от 2 460 ₽), C95/CP95 → WAALPC CP95 (127 SKU, от 3 650 ₽). В сумме две серии дают 274 SKU профильных цилиндров ISO 15552 — этого хватает на типовой список ремонтной службы. Обозначение оригинала переносится напрямую, разница между сериями закрыта на стороне WAALPC.
Сколько стоят аналоги SMC CP96?
CP96 (аналог SMC CP96)
146 SKU. ISO 15552. CP96-32-25 — 2 460 ₽, CP96-32-50 — 2 630 ₽, CP96-40-25 — 3 080 ₽
CP95 (аналог SMC CP95)
127 SKU. ISO 15552. Отдельная присоединительная и амортизационная база
Датчики и монтаж
Датчики положения D-M9 в T-паз, фланцы, лапы, вилки — подбираются под типоразмер
Профильные цилиндры CP96 и CP95 — срок в карточке. Все серии с ценами и наличием собраны в каталоге пневмоцилиндров WAALPC; там же — фильтр по стандарту ISO 15552 и подбор по диаметру и ходу. Общий разбор профиля ISO 15552 и подбора аналога по нему — в статье «Пневмоцилиндр ISO 15552 (DSBC): подбор аналога». Сопутствующие принадлежности — фланцы, вилки, кронштейны, наконечники штока — в разделе каталога пневмоцилиндров. Быстрый подбор аналога по одному артикулу — через посадочную страницу подбора аналогов.
Какие вопросы чаще всего задают про аналог SMC CP96?
Есть ли у WAALPC совместимый аналог цилиндра SMC CP96
Да. Профильный цилиндр SMC CP96 (заводское обозначение C96) построен по стандарту ISO 15552, и в каталоге WAALPC ему соответствует одноимённая серия CP96 — 146 SKU в диапазоне цен от 2 460 ₽. Поскольку оба цилиндра выполнены по одному стандарту, совпадают посадочные и присоединительные размеры: крепёжные отверстия крышек, стяжные шпильки, фланцы MF1/MF2. Диаметр и ход переносятся напрямую — для SMC CP96SDB32-25 совместимый аналог — WAALPC CP96-32-25. Цена от 2 460 ₽ за CP96-32-25.
Что означает, что SMC CP96 и WAALPC CP96 совместимы по ISO 15552
ISO 15552 (прежний ISO 6431 / VDMA 24562) — международный стандарт присоединительных и посадочных размеров профильных пневмоцилиндров. Он нормирует расположение и резьбу крепёжных отверстий, межосевые размеры фланцев, посадку цапф. Раз оба цилиндра построены по этому стандарту, аналог WAALPC встаёт на раму оригинала без сверления новых отверстий и переделки кронштейнов. Стандарт не регламентирует ход, магнит, демпфирование и материал уплотнения — эти параметры переносят из артикула оригинала.
Что нужно проверить перед подбором аналога SMC CP96 на WAALPC
Пять параметров, которые стандарт не задаёт: длину хода (цифра после диаметра в артикуле), наличие магнитного поршня под бесконтактные датчики положения, тип демпфирования (упругое или регулируемое), способ монтажа (лапы, фланцы, вилка, цапфы) и резьбу штока с материалом уплотнения (NBR до +80 °C или FKM). Посадка по ISO 15552 совпадает автоматически, а эти опции сверяют по артикулу и чертежу конкретного оригинала.
Совпадает ли усилие у SMC CP96 и его аналога WAALPC
Да, при равном диаметре поршня и рабочем давлении усилие совпадает точно. Толкающее усилие считается по формуле F = p · π · D² / 4 и зависит только от диаметра и давления, а не от бренда или длины корпуса. Например, CP96-32-25 при 6 бар даёт 483 Н теоретического усилия — столько же, сколько SMC-оригинал того же диаметра. С учётом трения манжет и запаса на динамику полезная нагрузка — порядка 300–340 Н.
Чем WAALPC CP96 отличается от CP95 и что брать под артикул SMC
Обе серии — профильные цилиндры одного стандарта ISO 15552, но с разной присоединительной и амортизационной базой, поэтому в каталоге они держатся раздельно. Для подбора аналога SMC C96/CP96 берут WAALPC CP96 (146 SKU, от 2 460 ₽), для подбора аналога C95/CP95 — CP95 (127 SKU, от 3 650 ₽). Смотрят на префикс исходного артикула SMC; обозначение переносится без изменений, посадочные размеры сверяются по артикулу.
Подходят ли датчики положения D-M9 к цилиндрам WAALPC CP96
Да. WAALPC выпускает бесконтактные датчики формата D-M9, которые встают в T-паз корпуса профильных CP96/CP95 без адаптера. Датчик работает только на цилиндре с магнитным поршнем, поэтому при подборе проверяют наличие магнита в артикуле, тип выхода (геркон с двумя проводами или транзистор NPN/PNP с тремя) и напряжение 5–30 В DC.
За сколько подбирается аналог по списку артикулов SMC
Для типового списка на 10–100 позиций — 1 рабочий день. В ответ приходит таблица, где каждый артикул SMC разложен по трём категориям: точное соответствие, аналог с оговорками, не наш профиль. Перед отгрузкой каждая позиция сверяется по чертежу оригинала, а не подбирается «по картинке».
