Краткий ответ: перед обслуживанием пневмооборудования магистраль нужно изолировать от подачи воздуха, сбросить остаточное давление в атмосферу и заблокировать источник от случайного включения — этого требует ISO 4414 (в России — идентичный ГОСТ ISO 4414-2016). Все три функции закрывает один узел — отсечной клапан сброса остаточного давления с проушиной под навесной замок (серия VHS): рукоятку переводят в положение «выхлоп», давление за клапаном стравливается в атмосферу, а сам клапан фиксируется навесным замком — это и есть блокировка LOTO (Lockout-Tagout, «блокировка и маркировка»). После работ давление подают обратно не рывком, а через клапан плавного пуска. Ниже — почему остаточное давление опасно на конкретных числах, что дословно требует норма и как собрать безопасную обвязку из серий каталога.
Почему остаточное давление опасно: считаем силу на штоке
Главная ошибка при обслуживании — перекрыть кран подачи и сразу лезть в схему, забыв, что в цилиндрах, ресиверах и отрезках магистрали остаётся сжатый воздух под полным рабочим давлением. Пока это давление не стравлено, любой отсоединённый шланг превращается в реактивную струю, а шток цилиндра — в снаряд: стоит нарушить равновесие, и поршень выдавит остаточным давлением. Сила рассчитывается элементарно — и результат отрезвляет.
- F
- сила, которую разовьёт шток от остаточного давления, Н
- p
- остаточное избыточное давление в полости, Н/мм² (1 бар = 0,1 Н/мм²)
- A
- площадь поршня, мм²
- D
- диаметр поршня, мм
Расчёт на реальном цилиндре. Возьмём типовой профильный цилиндр WAALPC DSBC-50 (Ø50) с застрявшим в поршневой полости рабочим давлением 6 бар — механик перекрыл подачу, но остаточное давление не стравил:
- Площадь поршня: A = π·50²/4 ≈ 1963 мм².
- Остаточное давление 6 бар = 0,6 Н/мм².
- Сила на штоке: F = 0,6 · 1963 ≈ 1178 Н ≈ 120 кгс.
Полтора центнера на штоке диаметром с монету — этого достаточно, чтобы раздробить кисть или сорвать деталь оснастки. И это всего лишь Ø50 при 6 бар: у Ø100 та же формула даёт уже 4712 Н (≈ 480 кгс). Именно поэтому норма требует не «перекрыть кран», а сбросить остаточное давление до нуля и заблокировать подачу — пока механик держит руки в машине. Прикинуть усилие для вашего диаметра можно в калькуляторе усилия пневмоцилиндра.
Что требует ISO 4414 и ГОСТ ISO 4414-2016
Безопасность пневмосистемы описывает международный стандарт ISO 4414:2010 «Pneumatic fluid power — General rules and safety requirements for systems and their components». В России с 1 августа 2024 года действует идентичный ему межгосударственный стандарт ГОСТ ISO 4414-2016 «Пневмоприводы. Общие правила и требования безопасности для систем и их компонентов» (введён приказом Росстандарта от 16.01.2024 № 16-ст, заменил ГОСТ 30869-2003). Он идентичен ISO 4414:2010 — то есть российская норма и международная требуют одного и того же.
Ключевое требование для обслуживания звучит так: система должна иметь средство, позволяющее изолировать (отключить) подачу воздуха и рассеять (сбросить) остаточное запасённое давление перед тем, как к оборудованию допустят человека. При этом устройство изоляции при необходимости выполняется с возможностью блокировки в отключённом положении — чтобы никто не подал воздух, пока внутри машины идут работы. Разложим норму на три технических действия — это и есть цикл безопасного обслуживания.
Три действия, которых требует норма
- 1Изоляция — отключить подачу воздуха
Перекрыть магистраль отсечным устройством так, чтобы за ним воздух гарантированно не поступал. Обычный шаровой кран изолирует подачу, но НЕ сбрасывает то, что уже за ним.
- 2Рассеивание — стравить остаточное давление
Всё, что осталось за отсечкой (цилиндры, ресиверы, отрезки трубок), нужно вывести в атмосферу до нуля. Без этого шаг 1 не защищает: остаточная сила на штоке никуда не делась.
- 3Блокировка — зафиксировать отключённое состояние (LOTO)

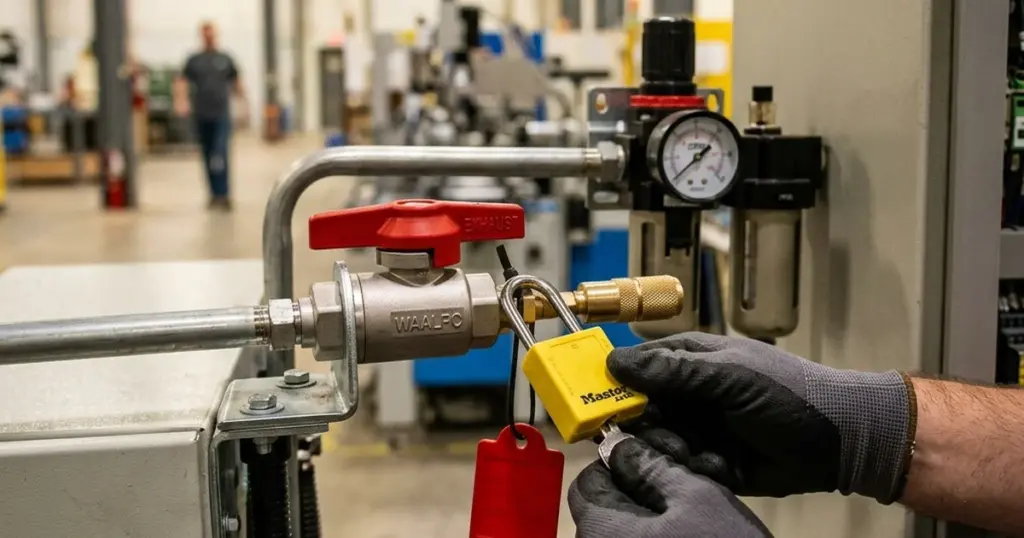

Отсечное устройство фиксируется навесным замком в положении «выхлоп», рядом вешается табличка с именем исполнителя. Ключ у того, кто внутри машины. Это и есть Lockout-Tagout — блокировка и маркировка.
Обычный шаровой кран закрывает только первый пункт. Чтобы одним узлом закрыть все три — изоляцию, сброс и блокировку — в пневматике применяют специальный отсечной клапан сброса остаточного давления (серия VHS). Разберём, как он устроен.
Отсечной клапан сброса остаточного давления VHS
Клапан VHS — это ручной трёхпортовый (3/2) отсечной клапан, который в одном корпусе делает ровно то, что требует ISO 4414. В рабочем положении он пропускает воздух от магистрали к оборудованию. В положении «выхлоп» он одновременно перекрывает подачу и соединяет линию оборудования с атмосферным портом — остаточное давление уходит в глушитель за секунды. А главное — в отключённом положении корпус имеет проушины под навесной замок: продел дужку замка — и клапан физически нельзя вернуть в рабочее положение, пока замок не снят.
Две детали, которые делают VHS именно защитным аппаратом, а не просто краном:
- Двухступенчатое управление «нажать-повернуть». Чтобы включить подачу, рукоятку сначала нажимают, потом поворачивают — случайно локтем или шлангом клапан не откроешь. Направление потока читается по положению рукоятки.
- Проушины под навесной замок. В положении «выхлоп» через корпус продевается дужка замка (или нескольких — если в машине работают несколько бригад, каждая вешает свой замок). Пока хоть один замок на месте, подать воздух невозможно физически.
В каталоге WAALPC — четыре типоразмера VHS под всю ходовую линейку резьб. Это совместимый аналог клапанов сброса остаточного давления SMC серии VHS: те же присоединения, та же логика «нажать-повернуть» и проушины под замок.
| Артикул | Присоединение | Где ставится | Цена |
|---|---|---|---|
| VHS20 | G1/8 | Отдельный привод, малый узел | 2310 ₽ |
| VHS30 | G1/4 | Типовая станция автоматики | 2700 ₽ |
| VHS40 | G1/2 | Крупный узел, участок | по артикулу |
| VHS50 | G3/4 | Магистральный ввод участка/цеха | 10870 ₽ |
Типоразмер выбирают по резьбе магистрали, к которой врезается клапан, — так же, как для блока подготовки воздуха: G1/8 → VHS20, G1/4 → VHS30, G1/2 → VHS40, G3/4 → VHS50. Клапан ставят на вводе оборудования, сразу после отсечки магистрали и, как правило, перед блоком подготовки. Клапаны VHS отгружаются в срок от 2 недель; актуальные цены и наличие — в каталоге подготовки воздуха CORNETA.
Порядок безопасного обслуживания под замком LOTO
Собственно процедура LOTO для пневмосистемы — это жёсткая последовательность, которую механик проходит каждый раз перед тем, как коснуться оборудования. Отсечной клапан VHS делает её быстрой и наглядной.
Пять шагов LOTO для пневматики
- 1Остановить оборудование штатно
Завершить цикл, вывести приводы в безопасное (нижнее, обесточенное) положение. Предупредить смену.
- 2Перевести VHS в положение «выхлоп»
Рукоятку из «подача» — в «выхлоп». Подача отсекается, остаточное давление за клапаном уходит в атмосферу через глушитель.
- 3Навесить замок и табличку
Продеть дужку навесного замка в проушину клапана, повесить бирку с именем исполнителя и датой. Ключ — только у того, кто работает в машине.
- 4Проверить нулевое давление по манометру
Убедиться, что манометр на блоке подготовки показывает 0. Помнить про «карманы»: цилиндр в верхнем положении может держать воздух в нижней полости — стравить вручную.
- 5Работать, снимать замок последним
После работ — собрать инструмент, вывести людей, снять замок и только потом подать воздух. Подавать — через плавный пуск (см. ниже).
Важная тонкость по шагу 4: сброс давления в магистрали не гарантирует, что стравлены обе полости каждого цилиндра. Если поршень стоит в крайнем положении, воздух в закрытой полости может остаться заперт. Поэтому перед разборкой привод «прокачивают» вручную или предусматривают отдельный сброс — норма требует убедиться, что вся запасённая энергия рассеяна.
Плавный пуск: как безопасно подать воздух обратно
Обратная сторона той же задачи — включение. Если после обслуживания подать в обесточенную систему полное давление рывком, произойдёт то же, что и с остаточным давлением, только со всеми приводами сразу: штоки цилиндров резко выстрелят в неопределённые положения, оснастка дёрнется, а гидроудар воздуха может сорвать соединения. ISO 4414 требует, чтобы пуск не создавал опасных движений — поэтому воздух в отремонтированную систему подают через клапан плавного пуска (soft-start).
Логика работы soft-start проста: пока давление в системе низкое, воздух идёт только через узкий дроссель — магистраль наполняется медленно, приводы выходят в исходные положения без удара. Как только давление за клапаном достигает примерно 50 % входного, встроенный пилот открывает основной проход, и система переходит на полный расход. Ставится клапан плавного пуска после блока подготовки воздуха (ФРЛ), а отсечной клапан VHS — до него, на вводе. Порядок обвязки магистрали: ввод → отсечной клапан VHS → блок подготовки ФРЛ → клапан плавного пуска → потребители.
Что не путать: быстровыхлоп, предохранительный и отсечной
Вокруг «клапана сброса давления» много похожих названий, за которыми стоят совершенно разные аппараты. Ошибка в подборе здесь — это не переплата, а провал функции безопасности, поэтому разложим по полочкам.
Три аппарата, которые нельзя путать
Отсечной клапан сброса (VHS)
Для безопасности. Изолирует подачу, стравливает остаточное давление и блокируется замком (LOTO). Ставится на вводе оборудования. Это и есть «клапан сброса давления пневмосистемы».
Быстровыхлопной клапан
Для скорости, НЕ для безопасности. Ускоряет выхлоп цилиндра прямо у порта, чтобы шток быстрее возвращался. Остаточное давление в системе он не сбрасывает и замком не фиксируется — это разгонный, а не защитный аппарат. Отдельной серии в каталоге нет, подбираем под задачу.
Предохранительный клапан давления
Для защиты от превышения. Стравливает воздух, если давление в ресивере поднялось выше уставки. К процедуре обслуживания и блокировке отношения не имеет — это защита сосуда от разрыва, отдельная задача.
Практический вывод: под задачу «безопасно обесточить и обслужить оборудование» нужен именно отсечной клапан сброса остаточного давления с блокировкой — серия VHS. Быстровыхлопной клапан решает совсем другую задачу и функцию безопасности не выполняет. Отдельной серии быстровыхлопных и предохранительных клапанов в каталоге нет — если такой клапан нужен под конкретный привод, ресивер или уставку, мы подбираем его отдельно; пришлите параметры через форму подбора аналога.
Как собрать безопасную обвязку: подбор по узлам
Чтобы привести обслуживание оборудования к требованиям ISO 4414 / ГОСТ ISO 4414-2016, обвязку ввода дополняют тремя узлами. Ниже — что за что отвечает и из каких серий каталога это берётся.
| Узел | Функция по норме | Серия WAALPC | Где в схеме |
|---|---|---|---|
| Отсечной клапан сброса | Изоляция + сброс остаточного давления + блокировка (LOTO) | VHS | На вводе, до ФРЛ |
| Блок подготовки | Фильтрация, регулирование, манометр контроля нуля | AFC, AC, AW, AR, AF | После отсечки |
| Клапан плавного пуска | Безопасный пуск без опасных движений приводов | подбор под задачу | После ФРЛ |
Отсечной клапан и блок подготовки берутся из каталога напрямую. Клапан плавного пуска под конкретную резьбу и расход мы подбираем под задачу — как и предохранительный клапан, если он нужен под ресивер. Собрать конфигурацию ввода удобно в конфигураторе блока подготовки воздуха, а прикинуть суммарный расход участка — в калькуляторе расхода воздуха.
Часто задаваемые вопросы
Какой клапан сбрасывает давление в пневмосистеме перед обслуживанием
Отсечной клапан сброса остаточного давления — серия VHS. В положении «выхлоп» он одновременно перекрывает подачу воздуха и соединяет линию оборудования с атмосферой, стравливая остаточное давление за секунды. Это ручной трёхпортовый (3/2) клапан с двухступенчатым управлением «нажать-повернуть» и проушинами под навесной замок. Обычный шаровой кран для этой задачи не годится: он изолирует подачу, но остаточное давление за собой не сбрасывает.
Что такое блокировка LOTO в пневматике
LOTO (Lockout-Tagout, «блокировка и маркировка») — процедура, при которой источник энергии физически блокируется в отключённом положении и помечается табличкой перед работами. В пневматике это отсечной клапан VHS, переведённый в положение «выхлоп» и зафиксированный навесным замком: пока замок на месте, подать воздух невозможно. Рядом вешается бирка с именем исполнителя, ключ хранится у того, кто работает в машине. Требование изолировать подачу и рассеять остаточное давление, при необходимости с блокировкой, установлено ISO 4414 и идентичным ГОСТ ISO 4414-2016.
Чем опасно остаточное давление в цилиндре
Пока остаточное давление не стравлено, шток цилиндра развивает силу F = p · A. Для цилиндра Ø50 при остаточных 6 бар это около 1178 Н (примерно 120 кгс), для Ø100 — около 4712 Н (примерно 480 кгс). Если при обслуживании нарушить равновесие поршня, он выдавится остаточным давлением и может травмировать руки или сорвать оснастку. Поэтому норма требует сбросить остаточное давление до нуля и заблокировать подачу до начала работ, а не ограничиваться перекрытием крана.
Где ставится клапан плавного пуска
Клапан плавного пуска (soft-start) ставится после блока подготовки воздуха (ФРЛ), а отсечной клапан сброса — до него, на вводе. Порядок обвязки: ввод → отсечной клапан VHS → блок подготовки ФРЛ → клапан плавного пуска → потребители. Клапан плавного пуска наполняет систему через дроссель, пока давление не достигнет примерно половины входного, затем открывает полный проход — приводы выходят в рабочее положение без рывка.
Чем отсечной клапан отличается от быстровыхлопного
Это разные по назначению аппараты. Отсечной клапан сброса (VHS) — узел безопасности: изолирует подачу, стравливает остаточное давление и блокируется замком. Быстровыхлопной клапан — узел скорости: ставится у порта цилиндра и ускоряет его выхлоп, чтобы шток быстрее возвращался. Быстровыхлопной клапан остаточное давление в системе не сбрасывает и замком не фиксируется, поэтому для процедуры обслуживания он не подходит.
Обязателен ли отсечной клапан по ГОСТ
Да, для систем, к которым допускается персонал на обслуживание. ГОСТ ISO 4414-2016 (идентичен ISO 4414:2010) требует, чтобы система имела средство изоляции подачи воздуха и рассеивания остаточного запасённого давления перед доступом людей, а устройство изоляции при необходимости выполнялось с возможностью блокировки в отключённом положении. Отсечной клапан сброса остаточного давления с проушинами под замок закрывает это требование одним узлом.
Какой типоразмер VHS выбрать
По резьбе магистрали, к которой врезается клапан: G1/8 — VHS20 (2310 ₽), G1/4 — VHS30 (2700 ₽), G1/2 — VHS40, G3/4 — VHS50 (10870 ₽). Логика та же, что и для блока подготовки: типоразмер клапана берут под присоединение магистрали на вводе оборудования. Точную цену по конкретному артикулу и наличие смотрите в каталоге подготовки воздуха.
