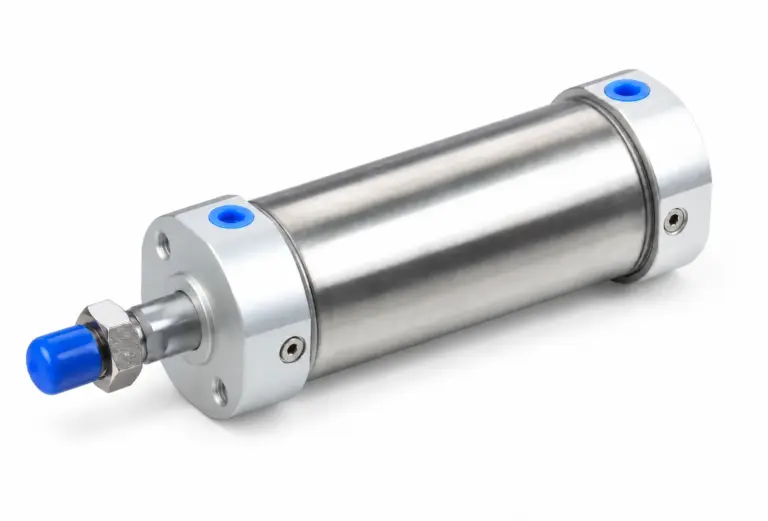

Пневмоцилиндр MGC-20-25 Ø20 ход 25

MGC-20-25: Ø20 мм, ход 25 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MGC20X25S.

Какие технические данные у MGC-20-25?

Диаметр поршня	20 мм
Ход	25 мм
Площадь поршня	3,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	188 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,008 л
Материал	Нержавеющая сталь (гильза)
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	MGC-20-25
Серия	MGC, 78 исполнений в карточке
Цена	2 360 ₽; в серии цены от 2 360 до 11 120 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 78
Совместимые бренды	AirTAC

Какие принадлежности есть для MGC-20-25?

Размер и исполнение проверяются и выбираются на странице принадлежности.

• ремкомплект

Как расшифровать обозначение MGC-20-25?

Обозначение MGC-20-25 состоит из 3 частей, разделённых дефисом. MGC — серия («пневмоцилиндр мини MGC — Ø20–63 мм, ход 25–450 мм»). 20 — диаметр поршня в миллиметрах. 25 — ход в миллиметрах. Соседние обозначения того же ряда: MGC-20-50, MGC-20-75, MGC-20-100, MGC-20-125, MGC-20-150. В карточке серии MGC 78 исполнений с ценой от 2 360 до 11 120 ₽; MGC-20-25 по цене снизу — 1-й.

Какое усилие развивает MGC-20-25 при разном давлении?

Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у MGC-20-25 за один двойной ход?

Ø20 мм, ход 25 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 14 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим MGC-20-25?

Проверено по брендам: AirTAC — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул MGC-20-25 — наш ответ на любой из них.

Бренд	Код
AirTAC	MGC20X25S

Семейства: AirTAC MGC · WAALPC MGC · все аналоги AirTAC · все совместимые аналоги

Какая цена MGC-20-25 и сколько идёт поставка?

MGC-20-25 — 2 360 ₽ за штуку; в серии MGC цены от 2 360 до 11 120 ₽, на складе 0 из 78 исполнений. Поставка 3–5 недель. Рядом по серии: MGC-20-50 — 2 440 ₽; MGC-20-75 — 2 500 ₽; MGC-20-100 — 2 610 ₽; MGC-20-125 — 2 700 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем MGC-20-25 отличается от соседних размеров?

MGC-20-50: ход 50 мм вместо 25 мм, цена 2 440 ₽, дороже на 80 ₽. MGC-20-75: ход 75 мм вместо 25 мм, цена 2 500 ₽, дороже на 140 ₽. MGC-20-100: ход 100 мм вместо 25 мм, цена 2 610 ₽, дороже на 250 ₽. MGC-20-125: ход 125 мм вместо 25 мм, цена 2 700 ₽, дороже на 340 ₽. Разброс цен среди этих соседей: от 2 440 до 2 700 ₽ при вашем 2 360 ₽.

Какие ещё размеры MGC есть?

Ближайшие 8 типоразмеров — MGC-20-50, MGC-20-75, MGC-20-100, MGC-20-125, MGC-20-150; цены соседей от 2 440 до 3 180 ₽, ваш артикул — 2 360 ₽.

MGC-20-50 — 2 440 ₽MGC-20-75 — 2 500 ₽MGC-20-100 — 2 610 ₽MGC-20-125 — 2 700 ₽MGC-20-150 — 2 800 ₽MGC-20-175 — 2 890 ₽MGC-20-200 — 2 990 ₽MGC-20-250 — 3 180 ₽

Тот же Ø, другой ход: MGC-20-300MGC-20-350MGC-20-400

Тот же ход, другой Ø: MGC-25-25MGC-32-25MGC-40-25MGC-50-25

Категория: Мини-цилиндры с демпфером MGCСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNUСтатья: Мини-цилиндры CD85 из нержавеющей стали: расшифровка кода SMC C85 и совместимый аналог

Все исполнения: Пневмоцилиндр мини MGC →
