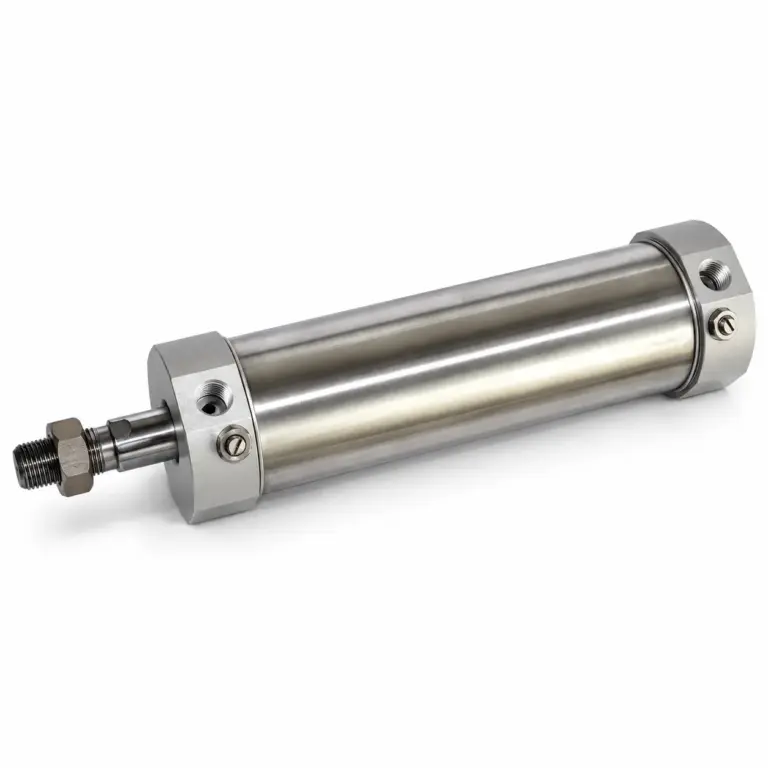

MGC-63-150: Ø63 мм, ход 150 мм, теоретически 1 870 Н при 6 бар. Совместимый аналог: AirTAC MGC63X150S.
| Диаметр поршня | 63 мм |
| Ход | 150 мм |
| Площадь поршня | 31,2 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 1 870 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,468 л |
| Материал | Нержавеющая сталь (гильза) |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | MGC-63-150 |
| Серия | MGC, 78 исполнений в карточке |
| Цена | 7 840 ₽; в серии цены от 2 360 до 11 120 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 78 |
| Совместимые бренды | AirTAC |
Обозначение MGC-63-150 состоит из 3 частей, разделённых дефисом. MGC — серия («пневмоцилиндр мини MGC — Ø20–63 мм, ход 25–450 мм»). 63 — диаметр поршня в миллиметрах. 150 — ход в миллиметрах. Соседние обозначения того же ряда: MGC-63-125, MGC-63-175, MGC-63-100, MGC-63-200, MGC-63-75. В карточке серии MGC 78 исполнений с ценой от 2 360 до 11 120 ₽; MGC-63-150 по цене снизу — 66-й.
Ø63 мм, F = P·π·D²/4: 4 бар — 1 247 Н; 5 бар — 1 559 Н; 6 бар — 1 870 Н; 7 бар — 2 182 Н. Площадь поршня 31,2 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø63 мм, ход 150 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 888 см³, при 6 бар (изб.) это около 6,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул MGC-63-150 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MGC63X150S |
Семейства: Pneumax MGC · Metal Work MGC · Norgren MGC · AirTAC MGC · все совместимые аналоги
MGC-63-150 — 7 840 ₽ за штуку; в серии MGC цены от 2 360 до 11 120 ₽, на складе 0 из 78 исполнений. Поставка 3–5 недель. Рядом по серии: MGC-63-125 — 7 570 ₽; MGC-63-175 — 8 160 ₽; MGC-63-100 — 7 290 ₽; MGC-63-200 — 8 430 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
MGC-63-125: ход 125 мм вместо 150 мм, цена 7 570 ₽, дешевле на 270 ₽. MGC-63-175: ход 175 мм вместо 150 мм, цена 8 160 ₽, дороже на 320 ₽. MGC-63-100: ход 100 мм вместо 150 мм, цена 7 290 ₽, дешевле на 550 ₽. MGC-63-200: ход 200 мм вместо 150 мм, цена 8 430 ₽, дороже на 590 ₽. Разброс цен среди этих соседей: от 7 290 до 8 430 ₽ при вашем 7 840 ₽.
Ближайшие 8 типоразмеров — MGC-63-125, MGC-63-175, MGC-63-100, MGC-63-200, MGC-63-75; цены соседей от 6 470 до 8 980 ₽, ваш артикул — 7 840 ₽.
MGC-63-125 — 7 570 ₽MGC-63-175 — 8 160 ₽MGC-63-100 — 7 290 ₽MGC-63-200 — 8 430 ₽MGC-63-75 — 7 020 ₽MGC-63-250 — 8 980 ₽MGC-63-50 — 6 730 ₽MGC-63-25 — 6 470 ₽
Тот же ход, другой Ø: MGC-50-150MGC-40-150MGC-32-150MGC-25-150
