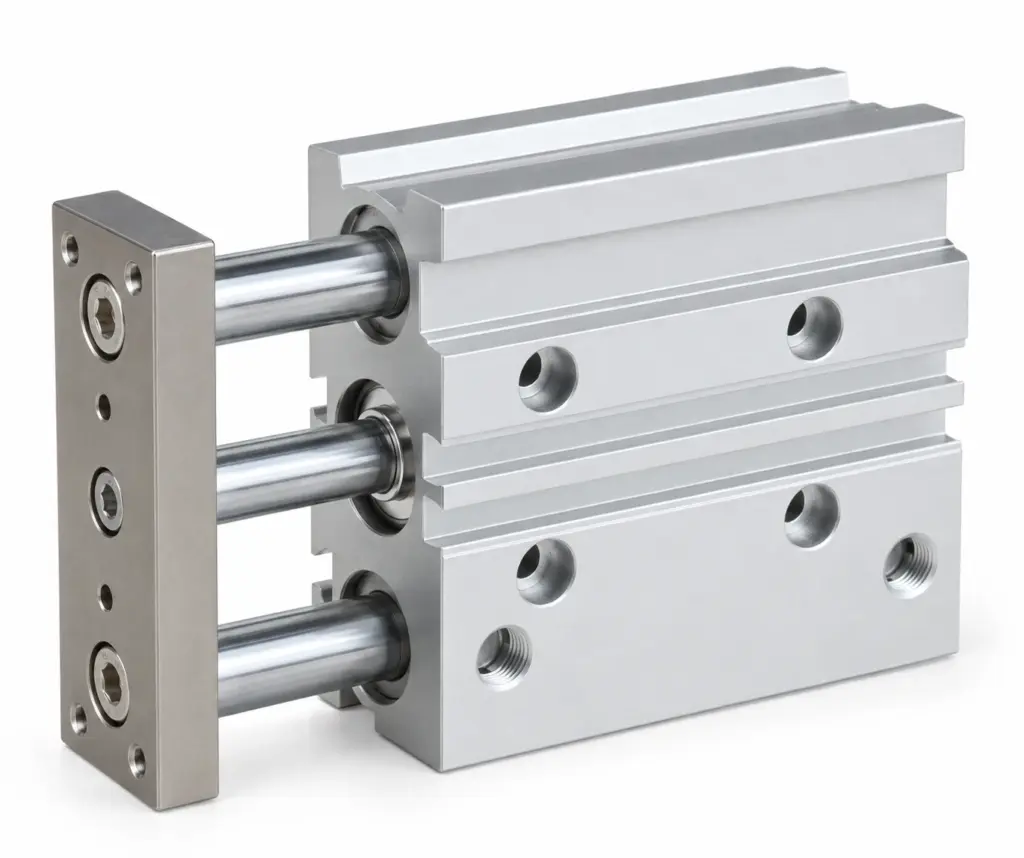

Пневмоцилиндр TCL-25-40 Ø25 ход 40

TCL-25-40: Ø25 мм, ход 40 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC TCL25X40S, TCL25X40SG; Mindman MCGB-23-25-40-G.

Какие технические данные у TCL-25-40?

Диаметр поршня	25 мм
Длина хода	40 мм
Площадь поршня	4,9 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	295 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,020 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	TCL-25-40
Серия	TCL, 157 исполнений в карточке
Цена	7 310 ₽; в серии цены от 4 620 до 104 750 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 157
Совместимые бренды	AirTAC, Mindman

Как расшифровать обозначение TCL-25-40?

Обозначение TCL-25-40 состоит из 3 частей, разделённых дефисом. TCL — серия («tCL»). 25 — диаметр поршня в миллиметрах. 40 — ход в миллиметрах. Соседние обозначения того же ряда: TCL, TCL-25-30, TCL-25-50, TCL-25-25, TCL-25-20. В карточке серии TCL 157 исполнений с ценой от 4 620 до 104 750 ₽; TCL-25-40 по цене снизу — 32-й.

Какое усилие развивает TCL-25-40 при разном давлении?

Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у TCL-25-40 за один двойной ход?

Ø25 мм, ход 40 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 36 см³, при 6 бар (изб.) это около 0,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим TCL-25-40?

Проверено по брендам: AirTAC — 2 кода; Mindman — 1 код. Всего 3 совместимых кодов у 2 брендов; ваш артикул TCL-25-40 — наш ответ на любой из них.

Бренд	Код
AirTAC	TCL25X40S, TCL25X40SG
Mindman	MCGB-23-25-40-G

Семейства: CHELIC TCL · Mindman TCL · AirTAC TCL · все совместимые аналоги

Какая цена TCL-25-40 и сколько идёт поставка?

TCL-25-40 — 7 310 ₽ за штуку; в серии TCL цены от 4 620 до 104 750 ₽, на складе 0 из 157 исполнений. Поставка 3–5 недель. Рядом по серии: TCL — 4 620 ₽; TCL-25-30 — 7 030 ₽; TCL-25-50 — 8 140 ₽; TCL-25-25 — 7 030 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем TCL-25-40 отличается от соседних размеров?

TCL: Ø0 мм вместо Ø25 мм, ход 0 мм вместо 40 мм, цена 4 620 ₽, дешевле на 2 690 ₽. TCL-25-30: ход 30 мм вместо 40 мм, цена 7 030 ₽, дешевле на 280 ₽. TCL-25-50: ход 50 мм вместо 40 мм, цена 8 140 ₽, дороже на 830 ₽. TCL-25-25: ход 25 мм вместо 40 мм, цена 7 030 ₽, дешевле на 280 ₽. Разброс цен среди этих соседей: от 4 620 до 8 140 ₽ при вашем 7 310 ₽.

Какие ещё размеры TCL есть?

Ближайшие 8 типоразмеров — TCL, TCL-25-30, TCL-25-50, TCL-25-25, TCL-25-20; цены соседей от 4 620 до 10 370 ₽, ваш артикул — 7 310 ₽.

TCL — 4 620 ₽TCL-25-30 — 7 030 ₽TCL-25-50 — 8 140 ₽TCL-25-25 — 7 030 ₽TCL-25-20 — 6 860 ₽TCL-25-60 — 9 240 ₽TCL-25-70 — 9 240 ₽TCL-25-80 — 10 370 ₽

Тот же Ø, другой ход: TCL-25-90TCL-25-100TCL-25-125TCL-25-150

Тот же ход, другой Ø: TCL-20-40TCL-32-40TCL-16-40TCL-12-40
