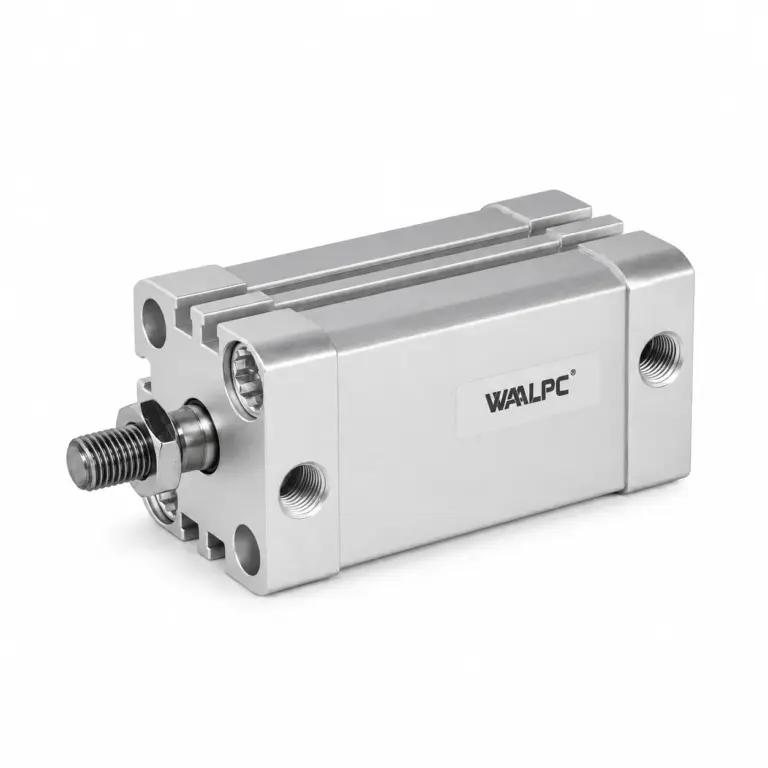

ADN-20-15-P-A: Ø20 мм, ход 15 мм, теоретически 188 Н при 6 бар. Совместимый аналог: Aignep WF0200015; AVENTICS R422001023, R422001153; Camozzi 32F2A020A015, 32M2A020A015, QP2A020A015; Festo 536236, 536244, 577159.
| Диаметр поршня | 20 мм |
| Ход | 15 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,005 л |
| Демпфирование | P-A |
| Макс. рабочее давление | 0–0,8 МПа |
| Температурный диапазон | S6 0…120 °C (стандарт −5…80 °C) |
| Материал | Крышки и гильза — анодированный алюминий; шток — высоколегированная сталь |
| Артикул | ADN-20-15-P-A |
| Серия | ADN, 177 исполнений в карточке |
| Цена | 1 810 ₽; в серии цены от 1 430 до 15 150 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 177 |
| Совместимые бренды | Aignep, AVENTICS, Camozzi, Festo, Metal Work, Mindman, Norgren, Parker, Pneumax, Univer, XCPC |
Обозначение ADN-20-15-P-A состоит из 5 частей, разделённых дефисом. ADN — серия («компактные ISO 21287 (Festo ADN-формат)»). 20 — диаметр поршня в миллиметрах. 15 — ход в миллиметрах. Соседние обозначения того же ряда: ADN-20-10-P-A, ADN-20-20-P-A, ADN-20-25-P-A, ADN-20-5-P-A, ADN-20-30-P-A. В карточке серии ADN 177 исполнений с ценой от 1 430 до 15 150 ₽; ADN-20-15-P-A по цене снизу — 38-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 15 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 9 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Aignep — 1 код; AVENTICS — 2 кода; Camozzi — 3 кода; Festo — 8 кодов; Metal Work — 2 кода; Mindman — 2 кода; Norgren — 2 кода; Parker — 1 код; Pneumax — 2 кода; Univer — 2 кода; XCPC — 1 код. Всего 26 совместимых кодов у 11 брендов; ваш артикул ADN-20-15-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Aignep | WF0200015 |
| AVENTICS | R422001023, R422001153 |
| Camozzi | 32F2A020A015, 32M2A020A015, QP2A020A015 |
| Festo | 536236, 536244, 577159, 577167, ADN-20-15-A-P-A, ADN-20-15-A-PPS-A, ADN-20-15-I-P-A, ADN-20-15-I-PPS-A |
| Metal Work | 29002000150P, 2900200015ZP |
| Mindman | MCJI-11-20-15, MCJI-12-20-15 |
| Norgren | RA/192020/M/15, RA/192020/MX/15 |
| Parker | P1PS020DS7G0015 |
| Pneumax | 1540.20.15.01.1, 1544.20.15.01.1 |
| Univer | RM1000200015, RM2000200015 |
| XCPC | ADN20X15-S |
Семейства: Camozzi ADN · Pneumax ADN · Mindman ADN · Metal Work ADN · все совместимые аналоги
ADN-20-15-P-A — 1 810 ₽ за штуку; в серии ADN цены от 1 430 до 15 150 ₽, на складе 0 из 177 исполнений. Поставка 3–5 недель. Рядом по серии: ADN-20-10-P-A — 1 770 ₽; ADN-20-20-P-A — 1 830 ₽; ADN-20-25-P-A — 1 870 ₽; ADN-20-5-P-A — 1 730 ₽. Цена — по каталогу на 16.10.2026. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
ADN-20-10-P-A: ход 10 мм вместо 15 мм, цена 1 770 ₽, дешевле на 40 ₽. ADN-20-20-P-A: ход 20 мм вместо 15 мм, цена 1 830 ₽, дороже на 20 ₽. ADN-20-25-P-A: ход 25 мм вместо 15 мм, цена 1 870 ₽, дороже на 60 ₽. ADN-20-5-P-A: ход 5 мм вместо 15 мм, цена 1 730 ₽, дешевле на 80 ₽. Разброс цен среди этих соседей: от 1 730 до 1 870 ₽ при вашем 1 810 ₽.
Ближайшие 8 типоразмеров — ADN-20-10-P-A, ADN-20-20-P-A, ADN-20-25-P-A, ADN-20-5-P-A, ADN-20-30-P-A; цены соседей от 1 540 до 2 020 ₽, ваш артикул — 1 810 ₽.
ADN-20-10-P-A — 1 770 ₽ADN-20-20-P-A — 1 830 ₽ADN-20-25-P-A — 1 870 ₽ADN-20-5-P-A — 1 730 ₽ADN-20-30-P-A — 1 890 ₽ADN-20-40-P-A — 1 960 ₽ADN-20-50-P-A — 2 020 ₽ADN-16-15-P-A — 1 540 ₽
Тот же ход, другой Ø: ADN-25-15-P-AADN-12-15-P-AADN-32-15-P-AADN-40-15-P-A
Категория: Пневмоцилиндры ADN (ISO 21287, Festo ADN-формат)Статья: Festo ADN: расшифровка обозначения A, I, P, S2Статья: Типы пневмоцилиндров: обзор и каталог серий
Совместимый аналог серии ADN подобран к кодам марок: Festo — 779 кодов; Metal Work — 240 кодов; Camozzi — 208 кодов; AVENTICS — 143 кода; Univer — 142 кода; XCPC — 128 кодов — в числе только обозначения, проверенные по каталогу марки. В карточке серии 177 исполнений с ценой в каталоге, от 1 430 до 15 150 ₽; на складе в Москве — 0. ADN-20-15-P-A — 1 810 ₽. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер ADN-20-15 · ADN-16-15-P-A · ADN-20-10-P-A · ADN-20-20-P-A · ADN-20-25-P-A · ADN-20-30-P-A · ADN-20-40-P-A · ADN-20-5-P-A
Все исполнения: Пневмоцилиндр компактный ADN — ISO 21287, Festo-формат →
