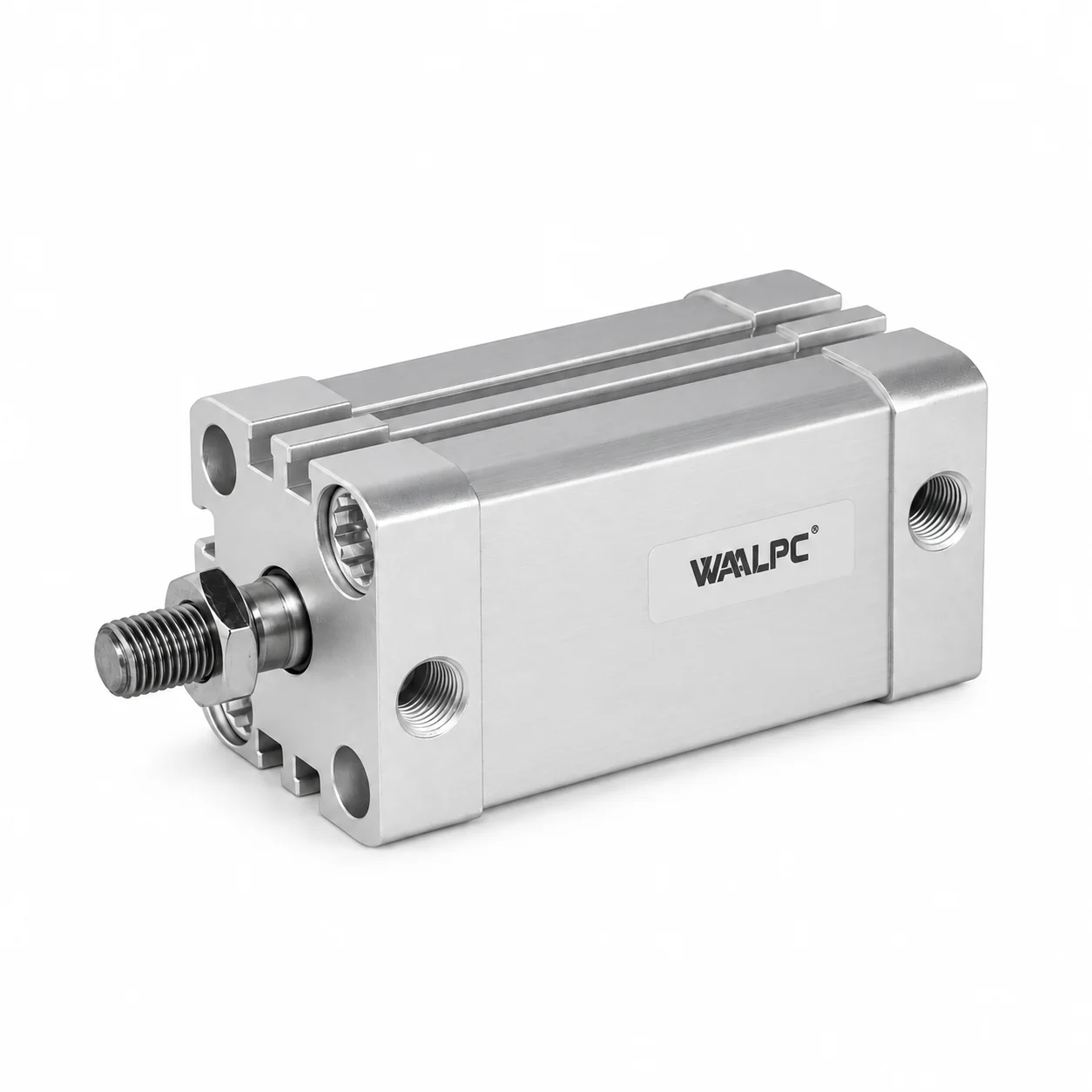

Наш аналог — серия ADN, от 1 770 ₽. Выбрать размер и заказатьНиже — 4 обозначения серии E.MC SF20X10 / SF25X50 / SF40X50 и наши позиции.
от 1 770 ₽ · Выбрать размер →
Введите обозначение E.MC SF20X10 / SF25X50 / SF40X50
| E.MC | Наш артикул | Ø | Ход | Цена | |
|---|---|---|---|---|---|
| SF20X10-S-M | ADN-20-10-P-A С отличием: резьба штока: у E.MC наружная (M), у нашего ADN — внутренняя. |
Ø20 | 10 | 1 770 ₽ | Цена и заказ |
| SF25X50-S-M | ADN-25-50-P-A С отличием: резьба штока: у E.MC наружная (M), у нашего ADN — внутренняя. |
Ø25 | 50 | 2 290 ₽ | Цена и заказ |
| SF40X50-S-M | ADN-40-50-P-A С отличием: резьба штока: у E.MC наружная (M), у нашего ADN — внутренняя. |
Ø40 | 50 | 3 120 ₽ | Цена и заказ |
| SF20X40-S-M | ADN-20-40-P-A С отличием: резьба штока: у E.MC наружная (M), у нашего ADN — внутренняя. |
Ø20 | 40 | 1 960 ₽ | Цена и заказ |
Например: SF25X50-S-M → наш совместимый аналог ADN-25-50-P-A
Особенности серии
Серия ADN — компактный пневмоцилиндр по ISO 21287 (Ø20–100), совместимый аналог Festo ADN. Диаметры 12–125 мм (Ø12, 16 и 125 — вне стандарта), ход 5–50 мм — короче, чем у ADVU (до 125 мм). Давление 0,1–0,8 МПа, температура −20…+80 °C. Демпфирование эластомерное, нерегулируемое, шток из высоколегированной стали. Компактный корпус по ISO 21287 короче цилиндров ISO 15552 того же диаметра (DNC, DSBC, SI), поэтому ADN ставят в узлы, где мало места вдоль оси штока.
В таблице аналогов — 4 обозначения E.MC SF20X10 / SF25X50 / SF40X50: Ø20–40 мм, ход 10–50 мм; совместимый аналог — наша серия ADN. Цена от 1 770 ₽. Характеристики ниже — нашей серии ADN (WAALPC); где у E.MC отличается резьба, давление или исполнение — отличие пары — в карточке кода, ссылка «Цена и заказ» в его строке.
| Стандарт | ISO 21287 |
| Диаметр поршня | 12 — 125 мм |
| Длина хода | 5 — 50 мм |
| Минимальная установочная длина | L = ход + 30 мм |
| Демпфирование | Эластичные демпфирующие кольца с обеих сторон (P), нерегулируемое |
| Магнитный поршень | Встроен серийно (все цилиндры WAALPC — с магнитным поршнем) |
| Макс. рабочее давление | 0–0,8 МПа |
| Температурный диапазон | S6 0…120 °C (стандарт −5…80 °C) |
| Материал | Крышки и гильза — анодированный алюминий; шток — высоколегированная сталь |
E.MC SF20X10 / SF25X50 / SF40X50 — 4 обозначения, диаметры Ø20–40 мм, ходы 10–50 мм. Наша серия того же типоразмера — ADN — цена от 1 770 ₽.
Точный типоразмер подтверждён по коду SF20X10-S-M: Ø20 мм, ход 10 мм — совпадает с нашим ADN-20-10-P-A.
Что сверить при подборе
От 1 770 до 3 120 ₽. В таблице выше — 4 исполнения совместимого аналога E.MC ADN. По размерам: Ø20 — от 1 770 ₽, Ø25 — от 2 290 ₽, Ø40 — от 3 120 ₽. Цены взяты из реестра на сегодня и относятся к каждому исполнению отдельно.
Совместимый аналог E.MC SF20X10-S-M — проверен факт-чеком.
Аналоги других марок — ADN
Ходовые размеры: Ø40 × 50 мм · Ø32 × 50 мм · Ø40 × 40 мм · Ø50 × 50 мм · Ø32 × 40 мм · Ø50 × 40 мм · Ø63 × 50 мм · Ø25 × 50 мм
| Параметр | ADN | Ваш ADN |
|---|---|---|
| Стандарт | ISO 21287 | по вашему паспорту |
| Диаметр поршня | 12 — 125 мм | по вашему паспорту |
| Длина хода | 5 — 50 мм | по вашему паспорту |
| Макс. рабочее давление | 1.0 МПа (10 бар) | по вашему паспорту |
| Температурный диапазон | −10 … +80 °C | по вашему паспорту |
| Демпфирование | Регулируемое пневматическое | по вашему паспорту |
| Магнитный поршень | Опция (-A) | по вашему паспорту |
| Материал | Анодированный алюминий + нержавеющая сталь штока | по вашему паспорту |
Левая колонка — заводской паспорт нашей серии. Правую заполняйте по своему паспорту или пришлите обозначение: инженер сверит построчно и скажет, что совпадает, а где нужен совместимый аналог. Характеристики вашего цилиндра мы не выписываем по памяти — по ним вы решаете, встанет ли он на место.
Усилие на штоке
| Ø поршня | площадь | толкание 4 бар | 6 бар | 8 бар | втягивание 6 бар |
|---|---|---|---|---|---|
| Ø20 | 314 мм² | 126 Н | 188 Н | 251 Н | 141 Н |
| Ø25 | 491 мм² | 196 Н | 295 Н | 393 Н | 247 Н |
| Ø40 | 1257 мм² | 503 Н | 754 Н | 1005 Н | 686 Н |
F = p × S: давление в МПа на площадь поршня в мм². При втягивании из площади вычтено сечение штока. Это усилие без трения и противодавления: закладывайте запас 10–15 %.
| Обозначение | Разбор |
|---|---|
| SF20X10-S-M | SF · 20 — диаметр · X · 10 — ход · S · M |
| ADN-20-10-P-A | ADN · 20 — диаметр · 10 — ход · P · A |
В обозначении SF20X10-S-M смысл подтверждён у частей: 20 — диаметр; 10 — ход. В нашем артикуле ADN-20-10-P-A: 20 — диаметр; 10 — ход. Значения даны только для этих двух кодов: у других серий и производителей те же буквы могут означать другое.
Буквы в наших артикулах SF20X10 / SF25X50 / SF40X50:
Другие типоразмеры серии
Другие серии бренда
В таблице выше — 4 обозначения E.MC SF20X10 / SF25X50 / SF40X50, Ø20–40 мм; совместимый аналог — наша серия ADN, цена от 1 770 до 3 120 ₽ по каталогу. Вашего кода в таблице нет — значит, у марки другое исполнение, редкий ход или опция, которой нет в листе каталога. Пришлите артикул или список целиком: сверим его по каталогу E.MC с нашими исполнениями и ответим в течение рабочего дня с ценой.
Прислать артикул на подбор Перейти к серии ADNГлавный инженер подберёт совместимый аналог по артикулу и пришлёт варианты с ценами.
💡 Подбор совместимого аналога по артикулу: пришлите список — вернём варианты с ценами.
📞 Позвонить — 8 800 350-01-08 ✉️ info@corneta.ruили оставьте адрес электронной почты:
