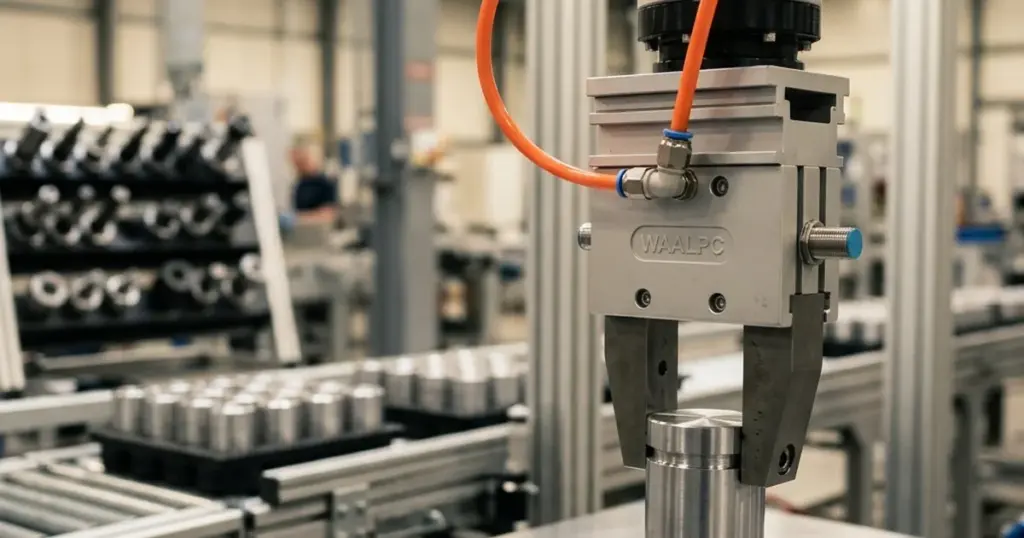

Пневматический захват: типы, расчёт усилия схвата, аналог SMC MHZ2

Пневматический захват (пневмозахват, гриппер) держит деталь силой трения между губками, поэтому усилие схвата считают не «на глаз», а по формуле: требуемое усилие на одну губку равно весу детали, умноженному на коэффициент запаса, делённому на число губок и на коэффициент трения — Fз ≥ m·g·k / (n·μ). Запас k берут от 2 (медленное перемещение) до 4 (быстрый цикл с рывками). По типу захваты делят на параллельные двухпальцевые, трёхпальцевые центрирующие и угловые. В каталоге WAALPC захватный раздел — это 36 серий и 426 SKU (от 320 ₽), включая функциональный аналог параллельного SMC MHZ2 — серию пневмозахватов MHZ. Ниже — формула, расчёт на реальной детали до числа и правила подбора замены.

Формула усилия схвата: что она означает

Механический захват удерживает деталь трением: губки сжимают её с усилием, а сила трения между губкой и поверхностью не даёт детали выскользнуть под собственным весом и силами инерции при разгоне и торможении манипулятора. Условие удержания — суммарная сила трения на всех губках должна с запасом превышать нагрузку от веса и ускорения. Отсюда и формула требуемого усилия на губку.

Требуемое усилие захвата на одну губку

F_з ≥ (m · g · k) / (n · μ)

F_з

требуемое усилие захвата на одну губку, Н

m

масса удерживаемой детали, кг

g

ускорение свободного падения, 9,81 м/с²

k

коэффициент запаса — 2 (плавно) … 4 (быстрый цикл, рывки, вертикальный сброс)

n

число губок, реально прижатых к детали (2 у параллельного, 3 у центрирующего)

μ

коэффициент трения между губкой и поверхностью детали

Коэффициент запаса k закрывает то, чего в статике не видно: при быстром горизонтальном ходе и особенно при резком торможении на деталь действует сила инерции m·a, которая складывается с весом. Для медленного переноса хватает k = 2, для типового автоматического цикла берут k = 3, а для быстрых манипуляторов с ускорениями в несколько g и риском удара — k = 4. Экономить на запасе нельзя: если деталь вылетит из губок на скорости, это и брак, и повреждение оснастки, и риск для персонала.

Расчёт усилия схвата на реальной детали

Возьмём типовую задачу автоматической линии: манипулятор двухпальцевым параллельным захватом переносит стальную заготовку массой 0,5 кг, губки плоские стальные без накладок, деталь берётся за две противоположные грани, перенос быстрый — с разгоном и торможением. Считаем по шагам.

Шаг 1. Вес детали. Сила тяжести: m·g = 0,5 × 9,81 = 4,9 Н.

Шаг 2. Коэффициент трения. Пара «сухая сталь по сухой стали» даёт μ ≈ 0,1 — берём это консервативное значение (гладкие губки хуже держат, чем накладки). Число реально прижатых губок n = 2.

Шаг 3. Коэффициент запаса. Цикл быстрый, с рывками при торможении — берём k = 3.

Шаг 4. Подстановка в формулу. F_з ≥ (0,5 × 9,81 × 3) / (2 × 0,1) = 14,7 / 0,2 = 73,5 Н на каждую губку. Значит захват должен обеспечивать паспортное усилие не ниже ≈ 74 Н на губку при рабочем давлении — только тогда стальная деталь 0,5 кг удержится в быстром цикле с трёхкратным запасом.

Дальше это число сравнивают с паспортом серии. У двухпальцевого захвата типоразмера Ø16–20 при 0,5 МПа усилие схвата обычно перекрывает 74 Н — значит под задачу проходит модель уровня MHZ-16 / HFZ-16 (реальные артикулы каталога, HFZ-16 — 1730–2210 ₽). Точное паспортное усилие каждой модели указано на её карточке и в подборе — его мы не «прикидываем», а берём из спецификации серии. Перевести давление между бар, МПа и кгс/см², а усилие между Н и кгс удобно в конвертере единиц; физику самого пневмопривода (площадь поршня × давление) можно прикинуть в калькуляторе усилия пневмоцилиндра — усилие захвата рождается из того же произведения площади на давление, только через рычажный механизм губок.

Три поправки, которые меняют результат:

• Накладки резко поднимают трение. Резиновые или полиуретановые накладки дают μ ≈ 0,2–0,4 против 0,1 у голой стали. Поднять μ вдвое — то же, что вдвое снизить требуемое усилие: с накладками той же детали хватит захвата на ≈ 37 Н на губку. Поэтому удержание трением почти всегда усиливают накладками или рифлением.
• Форма губок под деталь (замыкание формой). Призматические (V-образные) губки под круглую деталь и профильные губки под контур детали добавляют механическое замыкание — деталь держится не только трением, и требуемое усилие падает. Для ответственных и тяжёлых деталей всегда проектируют губки по форме.
• Длина губок «съедает» усилие. Паспортное усилие захвата даётся для точки приложения у основания губки. Чем длиннее собственные губки (плечо), тем меньше фактическое усилие на кончике — оно падает обратно пропорционально вылету. Длинные губки требуют захвата с запасом по усилию.

Пара трения (губка — деталь)	Коэффициент трения μ	Комментарий
Сухая сталь — сухая сталь (гладкие губки)	≈ 0,1	Минимум; берут для запаса при расчёте
Сталь с насечкой — сталь	0,15–0,2	Рифление увеличивает сцепление
Резиновая/полиуретановая накладка — металл	0,2–0,4	Стандартный приём поднять удержание
Замыкание формой (V-губки, профиль)	—	Механический упор, трение вторично

Типы пневматических захватов

Захваты различают по числу и характеру движения губок. От типа зависит и то, какие детали он берёт, и как считается n в формуле усилия.

Основные типы пневмозахватов

Параллельный 2-палечный

Две губки сходятся параллельно навстречу друг другу. Держит призматические и плоскопараллельные детали. Самый массовый тип. Аналог SMC MHZ2. n = 2.

3-палечный центрирующий

Три губки сходятся к центру одновременно — самоцентрирование круглых и симметричных деталей (валы, диски, банки). Аналог SMC MHS3. n = 3.

Угловой (радиальный)

Губки поворачиваются вокруг оси на угол (обычно до 30–180°), а не сходятся линейно. Отводят захват в сторону, экономят ход. Аналог SMC MHC.

Плоский / с широким ходом

Низкопрофильные (MHF) и длинноходовые широкие (MHL) параллельные захваты — под крупногабаритные или тонкие детали, где нужен большой раскрыв губок.

Два фактора выбирают тип. Первый — геометрия детали: плоская и призматическая — параллельный двухпальцевый; круглая и симметричная — трёхпальцевый центрирующий, он сам выставляет деталь по оси. Второй — компоновка: если захвату нужно отвестись, чтобы не мешать соседним операциям, берут угловой; если деталь крупная или тонкая — плоский или широкоходовой. Ход губок (раскрыв) подбирают так, чтобы захват уверенно надевался на деталь и снимался с неё с зазором.

Серии захватов WAALPC в каталоге

Захватный раздел каталога — одна из крупнейших периферийных групп: 36 серий, 426 SKU, ценовой размах от 320 ₽ за мелкий двухпальцевый захват до 110 550 ₽ за силовой узел с длинным ходом. Этого хватает, чтобы закрыть почти любой типовой список ремонтной службы по грипперам. Основные серии и их назначение:

Серия WAALPC	Тип захвата	Аналог формата SMC	Ориентир по цене
MHZ	Параллельный 2-палечный компактный	MHZ2	от 320 ₽
MHZL	Параллельный 2-палечный с направляющей	MHZ2 с точной проводкой	средний
HFZ	Компактный параллельный	Компактный двухпальцевый	1730–12 150 ₽
MHS3 / MHS4	3- и 4-палечный центрирующий	MHS3 / MHS4	силовой узел
MHL	Параллельный широкоходовой	MHL2	средний
MHF	Плоский низкопрофильный	MHF2	средний

Магнитное кольцо на поршне (исполнение с суффиксом -A) — стандартная опция: под него в T-паз корпуса захвата ставят бесконтактные датчики крайних положений губок (открыто/закрыто). Как работает магнитный поршень и почему без него датчики не срабатывают — разобрано в статье о магнитном пневмоцилиндре. Сами датчики положения — со склада.

Аналог SMC MHZ2: чем и как закрываем

Параллельный двухпальцевый SMC MHZ2 — самый ходовой мелкий захват в импортных списках. В каталоге WAALPC его закрывает серия пневмозахватов MHZ (от 320 ₽): совпадение идёт по типу (параллельный 2-палечный), типоразмеру (Ø10, 16, 20, 25, 32, 40) и ходу губок. Например, ходовой SMC MHZ2-10 (Ø10) соответствует по функции модели MHZ того же диаметра, MHZ2-16 — типоразмеру Ø16, и так далее по ряду.

Но здесь важна честность, которую в CORNETA держим правилом. Захват — это не цилиндр по ISO с гарантированной посадкой: присоединительная плита и расположение крепёжных отверстий у захвата часто отличаются от импортного оригинала. Поэтому позиция классифицируется как функциональная замена: изделие подойдёт по типу, усилию и ходу губок, но под монтаж может потребоваться штатная плита захвата или переходная пластина, если он встраивается в готовую оснастку. Мы не обещаем «совместимость 1:1» там, где её нет по геометрии крепления — вместо этого сверяем монтаж по чертежу оригинала. Общий разбор по бренду — в матрице замены SMC на WAALPC.

Что нужно для подбора аналога захвата

• 1
  Тип захвата

  Параллельный 2-палечный, 3/4-палечный центрирующий, угловой, плоский или широкоходовой. Определяет серию и число губок в расчёте.

• 2
  Типоразмер и ход губок

  Диаметр/размер захвата (Ø10, 16, 20, 25, 32, 40) и раскрыв губок — деталь должна входить и выходить с зазором.

• 3
  Требуемое усилие схвата

  Считается по массе детали, коэффициентам трения и запаса (формула выше). Паспортное усилие серии должно перекрывать расчётное на рабочем давлении.

• 4
  Монтаж и присоединение

  Расположение крепёжных отверстий, присоединительная плита, резьба подвода воздуха, наличие направляющей. Именно здесь чаще всего нужен переходник.

• 5
  Датчики и опции

  Магнитный поршень (-A) под бесконтактные датчики открыто/закрыто, исполнение губок, среда и температура.

Типичные ошибки при подборе захвата

Взяли усилие впритык. Захват подобрали по весу детали без коэффициента запаса — на быстром цикле деталь вылетает из губок при торможении. Запас k = 2…4 обязателен, для рывков — ближе к 4.

Забыли про длину губок. Поставили длинные пальцы, а усилие взяли по паспорту у основания — на кончике губки реальная сила оказалась вдвое меньше. Длинные губки требуют захвата с запасом.

Считали трение оптимистично. Приняли μ = 0,3 для гладкой стали без накладок, а фактически там 0,1. Для голого металла берут μ ≈ 0,1, а накладки ставят осознанно.

Перепутали тип под геометрию детали. Круглую деталь взяли двухпальцевым параллельным вместо трёхпальцевого центрирующего — деталь не центрируется и проворачивается. Под круглое — центрирующий захват.

Ждали посадку «как у цилиндра». Захват — не ISO-цилиндр: крепёжные отверстия и плита часто отличаются от оригинала. Монтаж сверяют по чертежу заранее, а не после поставки.

Часто задаваемые вопросы

Как рассчитать усилие схвата пневмозахвата

По формуле F_з ≥ m·g·k / (n·μ), где m — масса детали (кг), g = 9,81 м/с², k — коэффициент запаса (2 для плавного переноса, 3 для типового цикла, 4 для быстрого с рывками), n — число прижатых губок (2 у параллельного, 3 у центрирующего), μ — коэффициент трения губка–деталь (≈ 0,1 для сухой стали, 0,2–0,4 с накладками). Для стальной детали 0,5 кг, двух гладких стальных губок и запаса 3 получается F_з ≥ (0,5·9,81·3)/(2·0,1) = 73,5 Н на губку — под это подбирают модель, у которой паспортное усилие захвата при рабочем давлении не ниже.

Что такое коэффициент запаса при захвате детали

Это множитель, которым увеличивают требуемое усилие сверх статического веса, чтобы учесть силы инерции при разгоне и торможении, вибрацию и неточность трения. Берут k = 2 для медленного плавного переноса, k = 3 для типового автоматического цикла и k = 4 для быстрых манипуляторов с ускорениями в несколько g и риском удара. Без запаса деталь вылетает из губок именно в момент резкого торможения.

Чем параллельный захват отличается от центрирующего

У параллельного (двухпальцевого) две губки сходятся навстречу параллельно — он держит плоские и призматические детали, в расчёте n = 2. У центрирующего (трёхпальцевого) три губки сходятся к общему центру одновременно, поэтому круглая или симметричная деталь сама встаёт по оси — n = 3. Для круглых валов, дисков и банок берут центрирующий, для плоских и призматических — параллельный.

Какой коэффициент трения брать в расчёте захвата

Для сухой гладкой стали по стали μ ≈ 0,1 — это консервативное значение, с которого начинают. Рифление губок поднимает μ до 0,15–0,2, резиновые или полиуретановые накладки — до 0,2–0,4. Поднять трение вдвое — то же, что вдвое снизить требуемое усилие захвата, поэтому удержание почти всегда усиливают накладками или профильными губками под форму детали. При замыкании формой (V-губки под круглое) трение становится вторичным.

Есть ли в каталоге WAALPC аналог SMC MHZ2

Да. Параллельный двухпальцевый SMC MHZ2 закрывается серией пневмозахватов MHZ WAALPC (от 320 ₽) по типу, типоразмеру (Ø10–40) и ходу губок. Весь захватный раздел — 36 серий и 426 SKU. Позиция классифицируется как функциональная замена: захват подходит по функции, усилию и ходу, но присоединительная плита и крепёжные отверстия часто отличаются от оригинала, поэтому монтаж сверяют по чертежу и при необходимости ставят переходную пластину.

Почему замена захвата — «функциональная», а не точное соответствие

У пневмоцилиндров по ISO 15552 или ISO 21287 посадочные размеры стандартизированы, поэтому аналог встаёт без переделки. У захватов единого стандарта на присоединительную плиту и расположение крепёжных отверстий нет — каждый производитель делает свою геометрию монтажа. Поэтому по типу, усилию и ходу губок аналог WAALPC подойдёт, а по креплению может потребоваться штатная плита захвата или переходник. Мы честно относим такие позиции к функциональной замене и сверяем монтаж по чертежу заранее.
