Пневмозахват тяжёлой детали: почему трения не хватает

Захватить тяжёлую деталь трением двух губок и захватить её с упором на буртик — это два разных требования к усилию, а не варианты одного решения. Диск массой 15,5 кг, удерживаемый трением, при принятых допущениях (запас 2, коэффициент трения 0,2) требует около 760 Н на губку — у HFT-32 паспортные 228 Н. Тот же диск на буртике, где вес принимает металл пальца, а не трение, создаёт при разгоне портала (допущение 3 м/с²) суммарную инерционную силу 46,5 Н. Это принципиально другая силовая схема, и она решает, какой захват вообще можно поставить на пост. Ниже — расчёт обоих вариантов, выбор типоразмера по изгибающему моменту, а не по силе, и геометрия пальцев под диапазон отверстий.

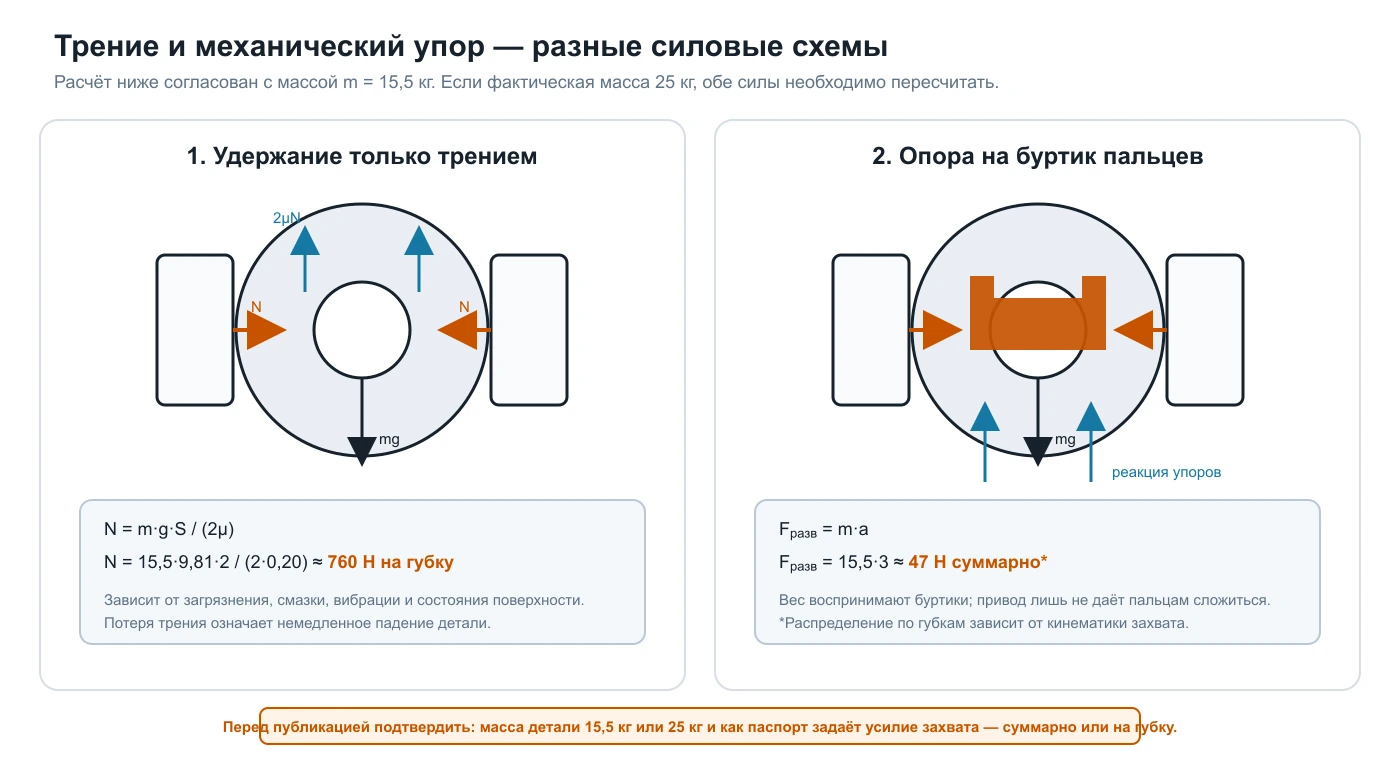

Захват на трении и захват с упором — разные машины по усилию

Задача (учебная) — конвейер, перекладывающий колёсные диски за центральное отверстие изнутри, диапазон отверстий Ø51,5…106 мм, масса детали 15,5 кг, портал разгоняется до 3 м/с² (допущение). На такую деталь напрашиваются два конструктивно разных решения, и путать их — главная ошибка подбора.

Вариант 1 — держать трением двух губок. Формула классического внешнего/внутреннего захвата:

F = (m × g × S) / (μ × n)

• m × g — вес детали: 15,5 × 9,81 ≈ 152 Н
• S — запас (динамика, вибрация конвейера) — 2 (допущение)
• μ — коэффициент трения металл-металл без насечки — 0,2 (допущение)
• n — число несущих губок — 2

Это то же самое, что F = 2·μ·N ≥ m·g·S: N — усилие прижима одной губки. Если в паспорте усилие захвата указано суммарно для обеих губок, сравнивать с ним надо удвоенную величину N.

F = (152 × 2) / (0,2 × 2) ≈ 760 Н на губку. HFT-32 даёт 228 Н при 0,517 МПа (75 psi) (≈310 Н при 0,7 МПа — пересчёт пропорционально давлению) — в 3,3 раза меньше требуемого при 0,517 МПа и в 2,5 раза при 0,7 МПа. Широкоходовые захваты строят на ход, а не на силу. Вывод зависит от допущений: с накладкой, дающей μ ≈ 0,6 (ориентир для резины по стали), то же условие даёт N ≈ 250 Н — уже на уровне возможностей HFT-32, но для детали над людьми и конвейером держать её только трением нельзя: трение падает от масла и грязи.

Вариант 2 — упор на буртик пальца. Деталь опирается на металл, а не висит на трении. Усилие захвата тогда нужно только для того, чтобы деталь не сместилась при рывке портала:

F = m × a = 15,5 × 3 = 46,5 Н

В варианте с буртиком вес детали воспринимается механически, а 46,5 Н — суммарная инерционная сила при разгоне. Как она нагрузит захват, зависит от направления разгона. Вдоль оси губок инерцию воспринимают сами губки (прижим 228 Н больше 46,5 Н). Поперёк оси губок диск может сместиться по губкам, и удерживает его только трение: 2·μ·N = 2 × 0,2 × 228 ≈ 91 Н против 46,5 Н — запас около 2, а не «многократный»; при 0,4 МПа (≈176 Н) — около 70 Н, запас 1,5. Если 228 Н в паспорте — суммарное усилие на две губки, запас поперёк оси ≈ 1,0. Поэтому разгон направляют вдоль оси губок или ставят второй упор. Вывод: если деталь тяжёлая и захват берётся за отверстие, а не за плоскую грань, буртик на пальцах надёжнее, чем удержание одним трением.

Почему типоразмер выбирают не по усилию, а по изгибающему моменту

Меньший типоразмер, HFT-25, может подойти по усилию, но его паспортное усилие в статье не подтверждено. Кроме силы деталь создаёт изгибающий момент: она висит на буртиках пальцев с вылетом около 100 мм от корпуса и раскачивается при перемещении портала. Статический момент от веса: 152 Н × 0,1 м ≈ 15 Н·м, с динамикой больше. Допустимый момент на направляющих задаёт паспорт (в карточке серии на сайте он не указан), поэтому выбор типоразмера — по паспортному моменту, а диаметры направляющих в таблице — данные автора для сравнения, сверьте их:

Переплата за HFT-32 против HFT-25 покупает в первую очередь жёсткость направляющих под раскачивающейся нагрузкой на плече 100 мм. Запас по усилию при просадке сети падает пропорционально давлению: ≈176 Н при 4 бар (228 Н соответствуют 0,517 МПа), значит поперечный запас по трению 2·μ·N ≈ 70 Н против 46,5 Н — около 1,5. Для пропажи давления полагаться на трение нельзя вовсе — там работает только буртик.

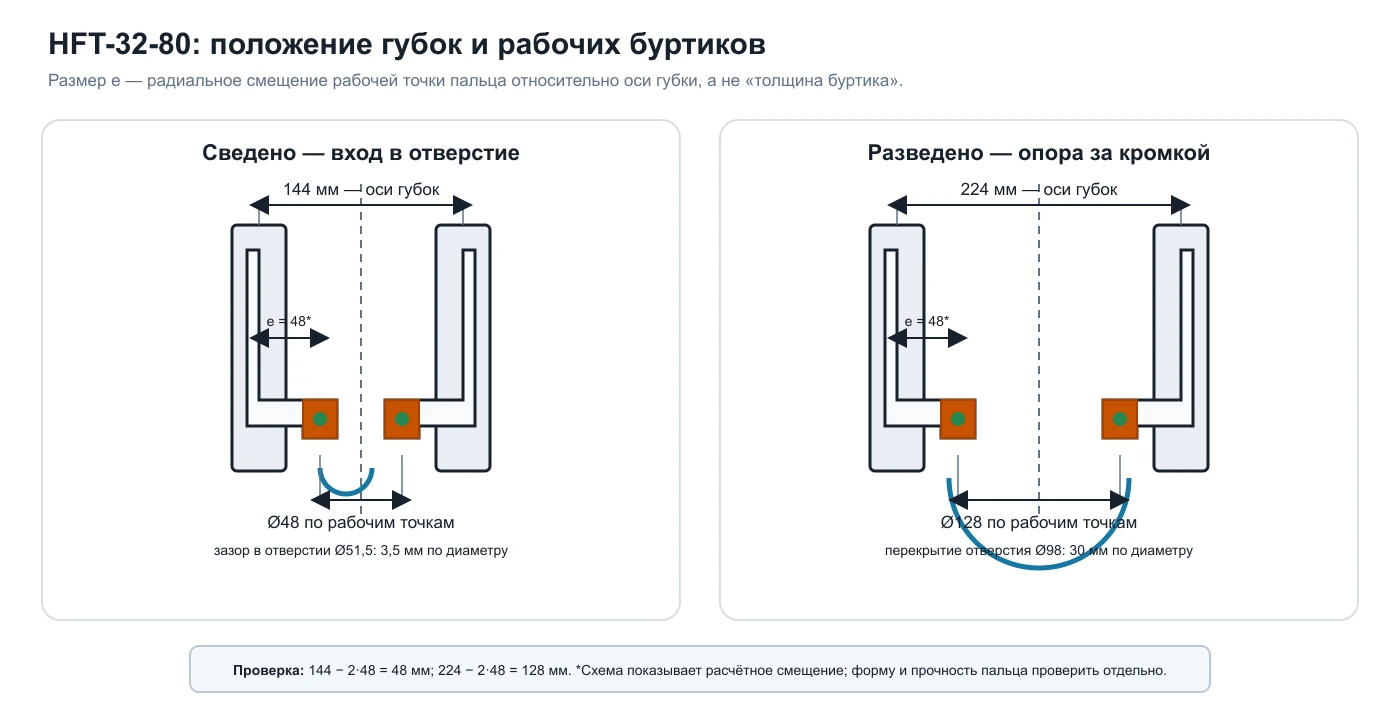

Расчёт вылета пальцев под диапазон отверстий

Голыми губками захват в отверстие Ø51,5 не войдёт — размер по губкам в сведённом положении у базового HFT-16-80 составляет 98 мм (данные паспорта; от каких кромок он отсчитывается — сверьте с паспортом), что больше самого маленького отверстия ряда. Чтобы палец вошёл в узкое отверстие и раскрылся до упора в широком, на палец ставится буртик с вылетом рабочей кромки внутрь — обозначим его e:

сведено = 98 − 2e
разведено = 178 − 2e

Из двух условий — «сведённые пальцы должны войти в Ø51,5» (98 − 2e ≤ 51,5, e ≥ 23,3) и «разведённые должны раскрыться минимум до Ø106» (178 − 2e ≥ 106, e ≤ 36) — получаем диапазон e = 23,3…36 мм. Значение e = 26 мм (ближе к нижней границе, с запасом на вход) даёт рабочий диапазон Ø46…126 — весь ряд Ø51,5…106 внутри с запасом и на вход, и на раскрытие.

Тот же расчёт для HFT-32-80 с более глубоким буртиком (e = 48 мм): сведено 144 − 2 × 48 = 48 мм — входит в самое узкое Ø51,5; разведено 224 − 2 × 48 = 128 мм — перекрывает самое широкое Ø106 с запасом. Более короткий вариант — HFT-32-60 (ход 60 мм вместо 80): те же пальцы дают диапазон Ø48…108 — над самым широким Ø106 остаётся всего 2 мм, то есть практически нет запаса на раскрытие; длина захвата (245 мм против 285 мм у HFT-32-80) — данные автора, сверьте с паспортом.

Таблица: усилие, направляющие и цена по типоразмерам HFT

Прочерк — данные не приводятся: паспортные значения для этих типоразмеров в статье не подтверждены. Для HFT-32 значения по паспорту (228 Н, размеры по губкам); в карточке серии на сайте они не приведены — сверяйте с паспортом перед заказом.

Расчёт на артикуле HFT-32-80

HFT-32-80 — параллельный захват широкого раскрытия, направляющие Ø16/Ø16, ход 80 мм, присоединение G1/8, цена — 26 853 ₽.

• Суммарная инерционная сила при разгоне: F = 15,5 × 3 = 46,5 Н (допущение по ускорению)
• Паспортное усилие HFT-32-80: 228 Н при 0,517 МПа; при 0,5 МПа ≈ 220 Н
• При просадке сети до 4 бар (0,4 МПа): ≈ 176 Н (пропорциональный пересчёт)
• Поперёк оси губок инерцию держит трение: 2·μ·N ≈ 91 Н при 228 Н (запас ≈ 2) и ≈ 70 Н при 176 Н (запас ≈ 1,5); вдоль оси — прижим губок
• Буртик пальца e = 48 мм: диапазон захвата по буртику Ø48…128, весь ряд Ø51,5…106 внутри
• Статический момент от веса на плече 100 мм ≈ 15 Н·м — сравнить с допустимым моментом по паспорту

Итог подбора: типоразмер определяют не только усилие, но и сочетание вылета детали и допустимого момента на направляющих. Похожая логика — когда решает не паспортная цифра, а то, как груз держится физически, — разбирается и в расчёте пневматического домкрата: пневматический домкрат — расчёт грузоподъёмности и пневмозамок.

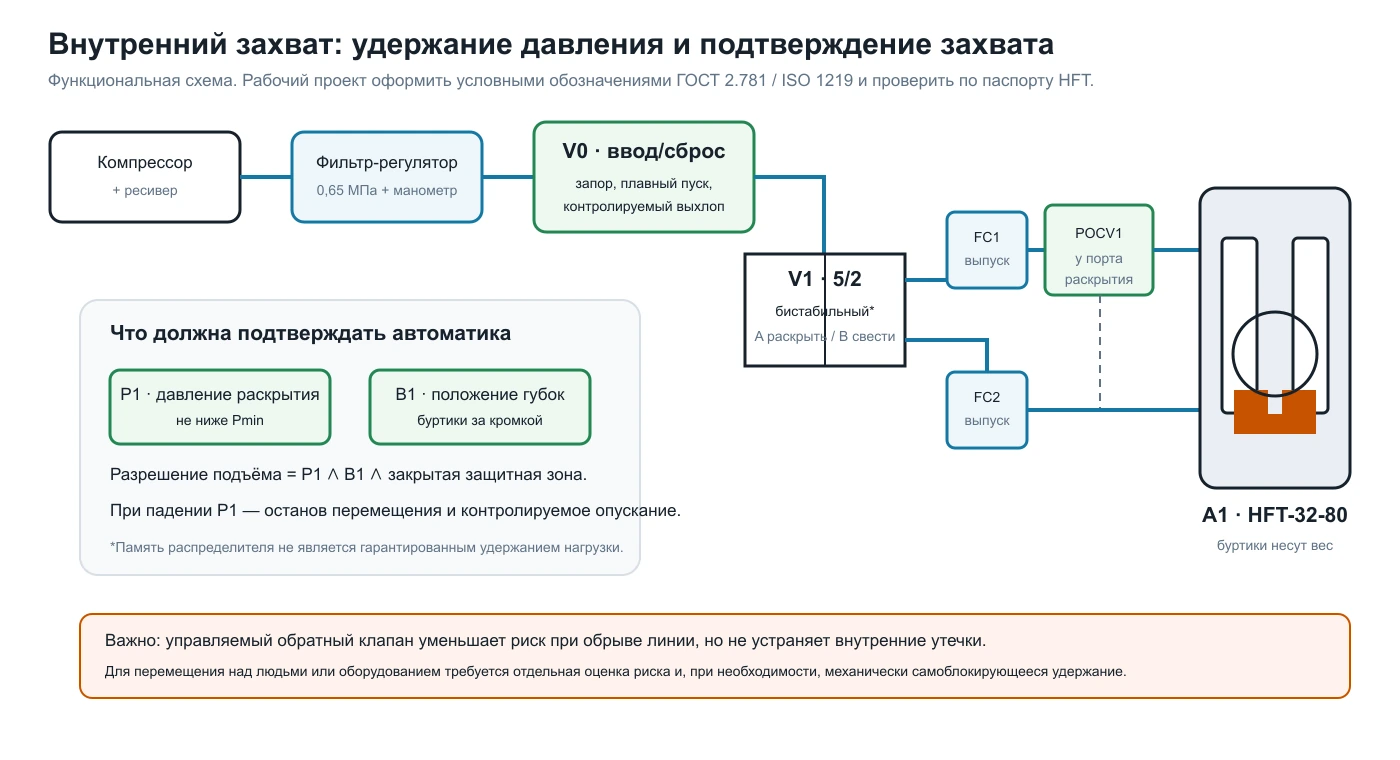

Безопасность: пилотный обратный клапан, дроссели и удержание не только пневматикой

Захват с упором на буртик держит деталь не трением, а геометрией — но только пока губки разведены и палец подпирает деталь снизу. Захват двустороннего действия (по карточке HFT) без пружины при пропадании давления теряет усилие прижима, а положение губок ничем не удерживается: при вибрации и раскачке они могут сойтись, и деталь потеряет опору. Отсюда обвязка, которая для детали массой 15,5 кг не факультативна:

• Пилотный обратный клапан (пневмозамок) на порту раскрытия захвата, вплотную к корпусу G1/8. Он запирает воздух в самом захвате при обрыве шланга или отказе распределителя — открыть его может только пилотная команда «свести». Но пневмозамок уменьшает риск, а не устраняет его: внутренние утечки уплотнений захвата и самого клапана со временем сбросят запертое давление. Поэтому над людьми и оборудованием держать груз только пневматикой нельзя: нужны оценка риска, ограждение зоны и запрет нахождения под грузом, контроль давления и положения губок и, где требуется, механическое самоблокирующееся удержание.
• Дроссели с обратным клапаном на оба порта G1/8. На ходе 80 мм губки успевают разогнаться, и без ограничения скорости удар в конце хода бьёт по направляющей рейке — это износ, который накапливается на каждом цикле.

Перекрытие буртика по кромке отверстия — ориентир 3–5 мм (допущение автора; проверьте расчётом на смятие и срез буртика): меньше — опасно при раскачивании детали на портале. Саму кромку буртика скругляют или снимают фаску, чтобы деталь садилась на упор без закусывания. Перед повторным пуском после пропажи воздуха давайте давление через клапан плавного пуска и проверяйте, что губки в разведённом положении.

Спецификация комплекта захвата тяжёлой детали

Цены — по реестру. Пальцы с буртиком под конкретный диапазон отверстий, датчики положения в пазах корпуса, реле давления и шаровые краны для стравливания камер — оснастка, которую подбирают под деталь и схему, в этой спецификации их нет.

Полная схема поста: почему одного пневмозамка мало

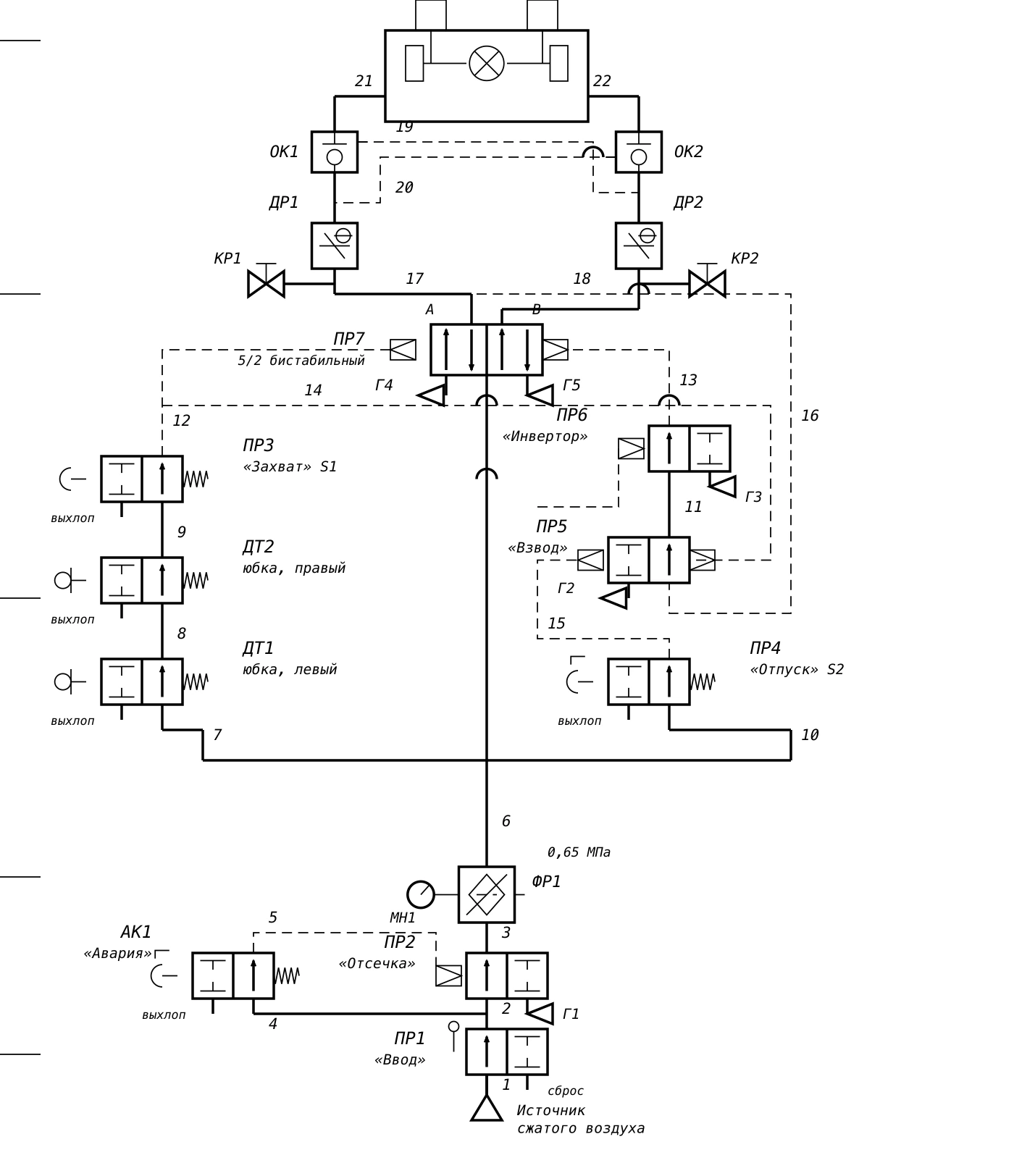

Всё выше — про сам захват. Но пост, который работает в три смены рядом с людьми, состоит не из захвата с замками. Ниже учебная схема такого поста: она показывает состав защитных элементов и не подменяет проект.

Двурукое управление — на отпуск, а не на захват (вариант по оценке риска)

Это переворачивает привычную логику. В прессах двурукое управление защищает от того, чтобы инструмент пошёл вниз, пока рука в зоне. Здесь опасность обратная: деталь висит в захвате, и беда случится, если губки разожмутся не вовремя. Поэтому, если по оценке риска нужно двурукое управление, его ставят на «Отпуск»: две кнопки, разнесённые не менее чем на 260 мм между внутренними кромками, чтобы одной рукой не нажать (значение из ISO 13851 — по памяти, не сверено с текстом стандарта). Двурукое управление защищает оператора, но не людей рядом, поэтому ограждение зоны и запрет прохода под грузом остаются. На схеме выше решение иное: «Захват» — через два датчика, «Отпуск» — отдельная кнопка S2; выбор схемы — за оценкой риска.

Клапан блокировки: пока идёт «захват», отпуск физически перекрыт

Отдельный клапан 3/2 нормально открытый стоит в линии отпуска и закрывается сигналом кнопки «Захват». Пока оператор держит команду на сжатие, команда на разжатие не пройдёт, даже если кто-то нажмёт обе кнопки отпуска. Логика «И» на отпуске и логика запрета от захвата — две разные защиты, и они не заменяют друг друга.

Распределитель здесь бистабильный — и это принципиально

В большинстве наших статей мы объясняем, почему нужен моностабильный: пропало питание — механизм вернулся в безопасное положение. Здесь всё наоборот. Безопасное положение для висящей детали — остаться зажатой. Моностабильный распределитель с пружиной при потере сигнала перекинул бы золотник и разжал губки. Поэтому стоит бистабильный, с двумя пневмопилотами и без пружины: он сохраняет положение, пока не придёт явная команда. Но память распределителя — не гарантия удержания: при вибрации и после повторной подачи воздуха положение нужно проверять, а груз держат буртик, пневмозамок и механические средства, а не сам распределитель.

Разбор этого выбора в общем виде — в статье о моностабильных и бистабильных распределителях.

У пневмозамка нет ручного сброса — нужны отдельные краны

Важная деталь, на которой легко ошибиться при проектировании. Пилотный обратный клапан PCV06 запирает камеру и открывается только пилотным давлением с противоположной линии; ручной сброс в карточке серии не заявлен. Значит стравить запертый в захвате воздух перед обслуживанием нечем — если не поставить отдельные шаровые краны между замками и захватом.

Типичная ошибка на схемах: подпись «ручной сброс давления» у пневмозамка и запись замка как точки изоляции энергии. Процедура вывода в обслуживание должна предписывать стравливать камеры кранами, а не искать на замке несуществующий винт.

Три точки изоляции энергии, а не одна

Деталь, запертая замками, останется зажатой и после отключения поста от сети — в этом и смысл защиты. Поэтому «перекрыть воздух на вводе» недостаточно: пока не стравлены камеры кранами, захват под давлением. А когда их стравят, губки сойдутся и деталь потеряет опору — перед этим её снимают или опирают.

Типичные ошибки при подборе захвата тяжёлой детали

• Считать усилие по паспорту, не определив способ удержания. Паспортные 228 Н ничего не говорят о том, хватит ли захвата, пока не решено — держим трением или упором. Для трения по принятым допущениям не хватает в 3,3 раза, для упора по весу — хватает, но поперечную инерцию проверяйте отдельно.
• Выбирать типоразмер только по силе. Меньший типоразмер может пройти по усилию, но не по допустимому моменту на направляющих под вылетом 100 мм — сверяйте с паспортом.
• Забыть про фаску на буртике. Острая кромка закусывает деталь при посадке вместо плавного упора.
• Не ставить пневмозамок на захват тяжёлой детали — или считать его достаточным. Для лёгкой детали риск терпим, для 15,5 кг над конвейером — нет; и замок не подменяет ограждение и механическое удержание.
• Не ставить дроссели на длинном ходу. Чем больше ход, тем выше скорость губок к концу хода и удар по рейке.
• Брать артикул и цену по памяти. В реестре у одной серии десятки исполнений с разной ценой и ходом — сверка обязательна.

Вопросы и ответы

Почему нельзя просто взять захват с более сильными губками?

Потому что 760 Н на губку (при допущениях запас 2, μ = 0,2) — усилие, которого нет у HFT-32 (228 Н при 0,517 МПа): широкоходовые захваты рассчитаны на ход, а не на такую силу зажима. Проще и надёжнее изменить способ удержания — перейти на упор буртиком.

Как выбрать типоразмер захвата, если по усилию проходит меньший?

Смотреть на допустимый момент на направляющих по паспорту и вылет детали от корпуса. Деталь, свисающая на плече 100 мм (статический момент около 15 Н·м) и раскачивающаяся при перемещении, нагружает направляющие изгибающим моментом — здесь важна жёсткость направляющих (по данным автора Ø16/Ø16 у HFT-32 против Ø12/Ø14 у HFT-25), а не только запас по силе.

Как рассчитать вылет пальцев под свой диапазон отверстий?

По формулам сведено = D_губ.min − 2e и разведено = D_губ.max − 2e, где D_губ — паспортное раскрытие захвата без буртика. Вылет e подбирают так, чтобы сведённое значение вошло в самое узкое отверстие ряда, а разведённое перекрыло самое широкое.

Обязателен ли пневмозамок на захвате с упором?

Да, если деталь удерживается над людьми или конвейером и весит больше нескольких килограммов. При потере давления на порту раскрытия усилие прижима пропадает, губки могут сойтись, буртик перестаёт держать деталь, и она падает без предупреждения — пневмозамок держит давление в самом захвате при обрыве магистрали. Но он не устраняет внутренние утечки, поэтому нужны также ограждение, контроль давления и положения губок и, где требуется, механическое удержание.

Зачем дроссели, если ход захвата всего 80 мм?

Короткий ход не значит низкую скорость: за 80 мм губки успевают разогнаться, и без ограничения расхода на выхлопе удар в конце хода приходится прямо на направляющую рейку. При частых циклах — а на конвейере с несколькими деталями на такт их набирается много — это ускоренный износ.

Можно ли обойтись без буртика, просто увеличив трение насечкой или резиновой накладкой?

Насечка и резиновая накладка поднимают коэффициент трения примерно в 2–3 раза (ориентир). Чтобы держать диск одним трением при запасе 2 на 228 Н, нужно μ ≈ 0,67 — то есть примерно в 3,3 раза больше 0,2; это на пределе достижимого и падает от масла и грязи. Для детали над людьми и конвейером механический упор надёжнее, чем ставка на трение.

Что делать, если на линии несколько типоразмеров деталей с разными отверстиями?

Считать вылет пальцев по самому узкому и самому широкому отверстию сразу для всего диапазона, как в разделе про геометрию, а не под одну деталь. Запас e рассчитывается на весь ряд, поэтому смена детали внутри проверенного диапазона не требует переналадки захвата.
