MHS

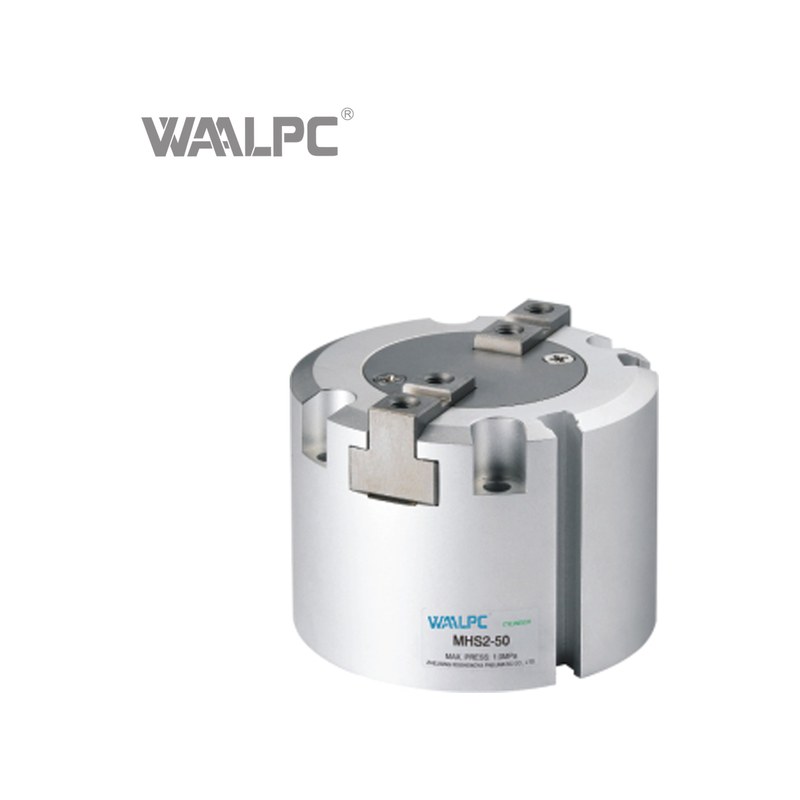

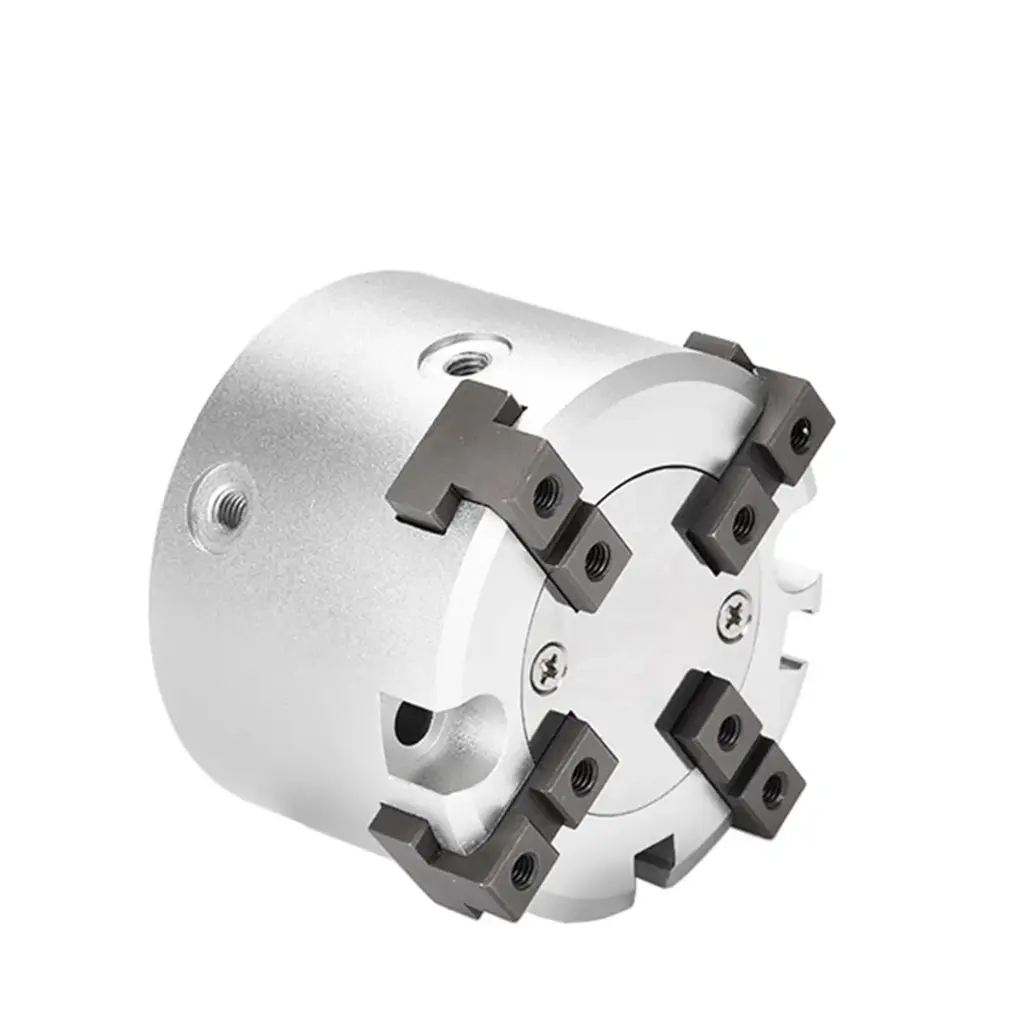

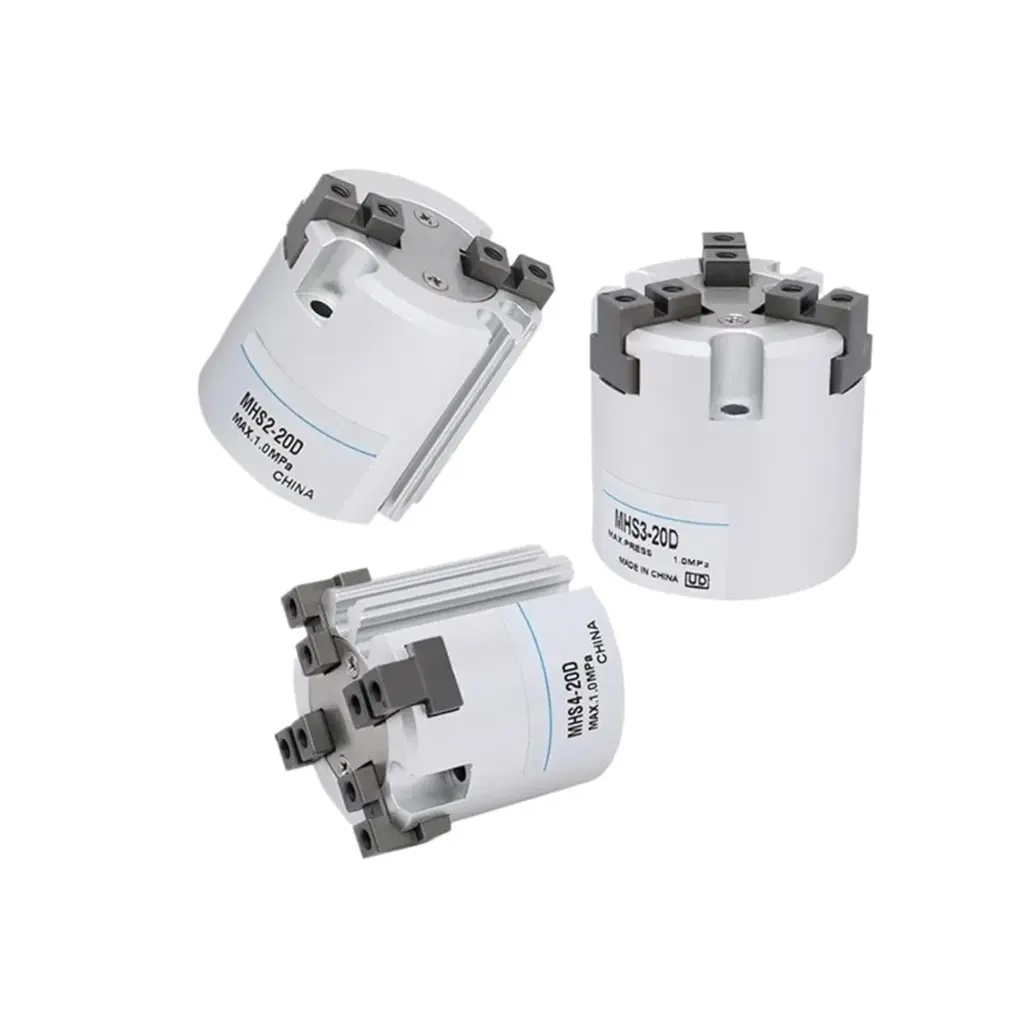

Пневмозахват MHS — 2/3/4-пальцевые параллельные грипперы

Name: Пневмозахват MHS
Brand: WAALPC
SKU: MHS
Availability: InStock

Серия MHS — пневматические грипперы с параллельным движением пальцев. Совместимый аналог SMC MHS2/MHS3/MHS4.

Артикулы серии: MHS2-16, MHS3-100, MHS4-100 (всего 3 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 4 050 ₽ Выбрать исполнение

Пневмозахват MHS — 2/3/4-пальцевые параллельные грипперы WAALPC MHS

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

MHS

Тип действия

Двустороннего действия

Материал корпуса

Алюминиевый сплав (анодированный)

Максимальное рабочее давление

0,6 МПа (6 бар)

Минимальное рабочее давление

0,1 МПа (1 бар)

Магнитный поршень

Нет

Артикул: MHS2-16

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Расчёт усилия

Аналоги

Обслуживание

Чертёж

Документы

Серия MHS — пневматические захваты с параллельным движением пальцев: 2/3/4-пальцевые параллельные исполнения. Совместимый аналог SMC MHS2/MHS3/MHS4.

Типоразмеры: Ø16–63 мм
ход губок 4–32 мм в зависимости от Ø
35 модификаций

Совместимость с импортными аналогами

Совместимый аналог — SMC MHS (совпадают присоединительные и установочные размеры, серия MHS).

Какие исполнения есть и сколько они стоят?

В каталоге 1 исполнение; цена 4 060 ₽. Ближайшие по цене артикулы: MHS. Цену и наличие каждой позиции показывает таблица выше. Серия MHS — пневматические грипперы с параллельным движением пальцев. Совместимый аналог SMC MHS2/MHS3/MHS4. Раздел каталога — «Пневматические захваты»: в нём 420 позиций.

Как расшифровать артикул MHS?

Формат: {модификация}

MHS — серия
Модификация: MHS2-16 / MHS3-100 / MHS4-100

Пример: MHS2-16

Ø, мм	2 бар	4 бар	6 бар (номинал)	8 бар (макс)
Ø10	10 Н	20 Н	30 Н	40 Н
Ø16	25 Н	50 Н	75 Н	100 Н
Ø20	40 Н	80 Н	120 Н	160 Н
Ø25	60 Н	120 Н	180 Н	240 Н
Ø32	100 Н	200 Н	300 Н	400 Н
Ø40	160 Н	320 Н	480 Н	640 Н
Ø50	240 Н	480 Н	720 Н	960 Н
Ø63	380 Н	760 Н	1 140 Н	1 520 Н
Ø80	600 Н	1 200 Н	1 800 Н	2 400 Н
Ø100	950 Н	1 900 Н	2 850 Н	3 800 Н
Ø125	1 500 Н	3 000 Н	4 500 Н	6 000 Н

Ø, мм	2 бар	4 бар	6 бар (номинал)	8 бар (макс)
Ø10	10 Н	20 Н	30 Н	40 Н
Ø16	25 Н	50 Н	75 Н	100 Н
Ø20	40 Н	80 Н	120 Н	160 Н
Ø25	60 Н	120 Н	180 Н	240 Н
Ø32	100 Н	200 Н	300 Н	400 Н
Ø40	160 Н	320 Н	480 Н	640 Н
Ø50	240 Н	480 Н	720 Н	960 Н
Ø63	380 Н	760 Н	1 140 Н	1 520 Н
Ø80	600 Н	1 200 Н	1 800 Н	2 400 Н
Ø100	950 Н	1 900 Н	2 850 Н	3 800 Н
Ø125	1 500 Н	3 000 Н	4 500 Н	6 000 Н

Производитель	Модель	Совместимость
SMC	`MHS`	Совместимый аналог — наш MHS

Категории: Захваты центрические (2–4 пальца) · Пневматические захваты

С какими импортными моделями совместима серия MHS?

Серия WAALPC MHS — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
SMC	MHS	Совместимый аналог — наш MHS

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие серии раздела «Захваты центрические (2–4 пальца)» ближе к MHS по цене?

MHS, от 4 060 ₽. В разделе «Захваты центрические (2–4 пальца)» 67 позиций.

Пневмозахват MHS3от 4 050 ₽Пневмозахват MHS2от 4 050 ₽Пневмозахват HFCYот 5 450 ₽

Весь раздел — 67 позиций →

Что покупают вместе с MHS?

К этой серии подбирают сопутствующие разделы каталога: Фитинги, Пневмотрубки, Пневмоцилиндры.

Фитинги Пневмотрубки Пневмоцилиндры

Разделы подобраны для серии MHS.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения MHS?

MHS — 4 060 ₽. В каталоге у MHS одно исполнение: других вариантов по размеру, ходу и подключению нет, цена одна.

Какие характеристики у серии MHS?

Тип: Пневмозахват MHS; Материал: Алюминиевый сплав; Рабочая среда: Сжатый воздух (фильтрованный); Рабочее давление: 0–0,8 МПа.

Какие особенности у серии MHS?

Серия MHS — захват с рельсовой направляющей, в котором число губок выбирается исполнением: две, три или четыре, все движутся параллельно по скользящим рельсам. У трёхкулачковых MHSL3 и MHSH3 той же линейки число кулачков фиксировано. Двустороннего действия, рабочее давление до 0,8 МПа, корпус из алюминиевого сплава, уплотнения NBR, температура -10…+60 °C (по данным SMC), среда — фильтрованный сжатый воздух.
