Приводы с направляющими

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

25 серий · 2 827 позиций · от 1 150 ₽

Отображение 25–25 из 25

Только в наличии
Стандарт
Длина хода
Диаметр поршня
Серия
Максимальное рабочее давление
Тип действия
Автор: команда CORNETA.TECH.

В разделе «Приводы с направляющими» — STMB — пневмоцилиндр с двумя штоками (40 исполнений), DPDM — пневмоцилиндр компактный многопозиционного монтажа (44 исполнения), DPZ — пневмоцилиндр с двумя штоками (60 исполнений), CXSJM — пневмоцилиндр с двумя штоками (50 исполнений), STW — пневмоцилиндр с двумя штоками (36 исполнений), CXSM — пневмоцилиндр с двумя штоками (94 исполнения) и ещё 19 серий. Типоразмеры/присоединения: 6, 10, 12, 12/16, 15, 16, 20, 20/25 и др. Цена от 1 150 до 140 820 ₽.

«Приводы с направляющими»: чем отличаются серии?

По каталогу: STMB — 40 исполнений, от 4 130 до 17 420 ₽, размеров 4; DPDM — 44 исполнения, от 3 270 до 10 510 ₽, размеров 6; DPZ — 60 исполнений, от 3 830 до 15 370 ₽, размеров 5; CXSJM — 50 исполнений, от 2 880 до 19 110 ₽, размеров 6; STW — 36 исполнений, от 12 250 до 26 900 ₽, размеров 5; CXSM — 94 исполнения, от 1 640 до 11 540 ₽, размеров 6.

«Приводы с направляющими»: какое давление у серий?

У всех 8 серий с данными по давлению значение одно: до 0,8 МПа по каталогу завода. Данные есть у 8 из 25 серий раздела «Приводы с направляющими».

«Приводы с направляющими»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Приводы с направляющими» 25 серий WAALPC, всего 2827 исполнений, цена от 1 150 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Приводы с направляющими»: что прислать для заказа и подтверждения исполнения?

По разделу «Приводы с направляющими» — 25 серий и 2827 исполнений. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Цены от 1 150 ₽

Подобрать аналогСмотреть 2 827 позиций

Что есть в разделе «Приводы с направляющими»?

«Приводы с направляющими» — 2827 позиций в 25 сериях. Больше всего исполнений у DFM — 489; дешевле всего MGJ — от 1 150 ₽; типоразмеры и присоединения: 6, 10, 12, 12/16, 15.

Какие подразделы есть в разделе «Приводы с направляющими»?

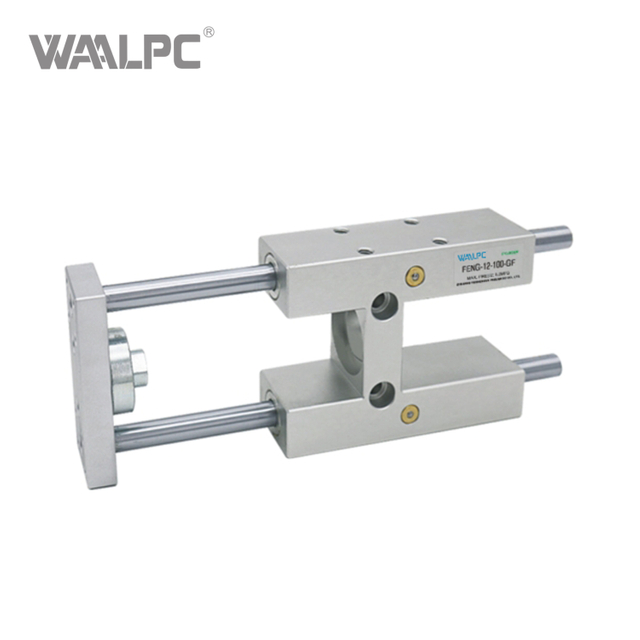

13 подразделов, всего 2827 исполнений с ценой: DFM (С направляющей штока (twin-rod guide)) — 488 исполнений (DFM), от 4 380 ₽; FEN (Направляющий блок (guide unit для пневмоцилиндра)) — 84 исполнения (FEN), от 8 820 ₽; Двухштоковые пневмоцилиндры — 480 исполнений (CXSW, TN, STW, CXSM), от 1 330 ₽; Компактные цилиндры с направляющими CDQMB (SMC-формат) — 112 исполнений (CDQMB), от 2 350 ₽; Мини-цилиндры с направляющими MGJ (SMC-формат) — 8 исполнений (MGJ), от 1 150 ₽; Направляющие модули FENG (Festo-формат) — 97 исполнений (FENG), от 3 810 ₽; Пневмоцилиндры SCD (двухштоковые, шпильчатые) — 211 исполнений (SCD), от 2 220 ₽; Пневмоцилиндры TCL (компактные с направляющей) — 156 исполнений (TCL), от 4 620 ₽; Пневмоцилиндры TCM (трёхштоковые с направляющими) — 174 исполнения (TCM), от 1 280 ₽; Тонкие цилиндры с направляющими TB — 98 исполнений (TB), от 4 790 ₽; Цилиндры с боковыми направляющими JCB — 42 исполнения (JCB), от 8 020 ₽; Цилиндры с направляющей плитой MGF (SMC-формат) — 20 исполнений (MGF), от 17 550 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

Какие типоразмеры есть в разделе «Приводы с направляющими»?

17 типоразмеров, Ø6–250 мм. По размерам: Ø6 мм — 34 исполнения, от 1 150 ₽; Ø10 мм — 101 исполнение, от 1 150 ₽; Ø12 мм — 182 исполнения, от 2 250 ₽; Ø15 мм — 25 исполнений, от 1 880 ₽; Ø16 мм — 254 исполнения, от 1 690 ₽; Ø20 мм — 317 исполнений, от 2 120 ₽; Ø25 мм — 305 исполнений, от 2 610 ₽; Ø32 мм — 364 исполнения, от 2 220 ₽; Ø40 мм — 279 исполнений, от 2 580 ₽; Ø50 мм — 260 исполнений, от 3 160 ₽; Ø63 мм — 249 исполнений, от 3 650 ₽; Ø80 мм — 181 исполнение, от 5 360 ₽; Ø100 мм — 183 исполнения, от 6 460 ₽; Ø125 мм — 21 исполнение, от 11 370 ₽.

«Приводы с направляющими»: на какие импортные артикулы есть совместимый аналог?

Aignep CG01 012 0010 → TCM-12-10; Aignep CG01 012 0020 → TCM-12-20; Aignep CG01 012 0030 → TCM-12-30; AirTAC STWA10X25 → STW-10-25; AirTAC STWA10X25S → STW-10-25; AirTAC STWB10X100 → STW-10-100. Проверенных пар — 200 (первые 200 строк ядра; Aignep — 47, AirTAC — 153).

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

«Приводы с направляющими» — это пневмоцилиндры со встроенным узлом направления, который исключает проворот штока, воспринимает боковые нагрузки и изгибающий момент и удерживает рабочий орган на точной прямой траектории. Поршневое уплотнение при этом не нагружается радиально, поэтому ресурс привода заметно выше, чем у обычного цилиндра с консольной нагрузкой. В разделе — 2364 артикула в каталоге.
Два конструктива:

Двухштоковые (сдвоенные) — серии TN, DPZ, STMB: два параллельных штока гасят крутящий момент и проворот. Применяют в толкателях, подъёмниках, узлах поворота и захватах.

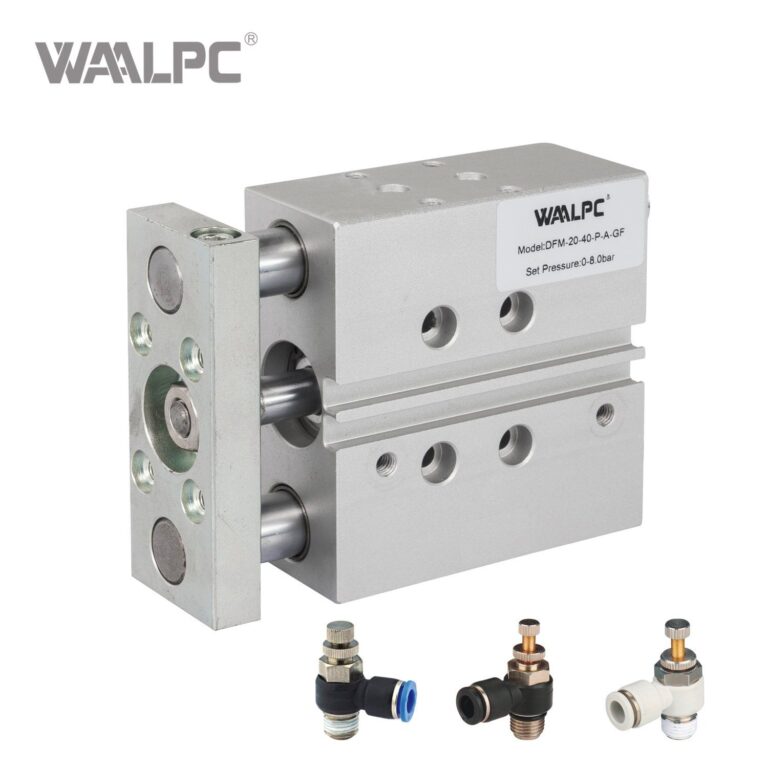

С направляющими штангами — серии MGG, MGJ, DFM, FEN, TCL: направляющие на втулках скольжения или шариковых опорах и плита-стол несут боковую нагрузку и дают повторяемость позиционирования до сотых долей миллиметра.

Диапазон. Типоразмеры от Ø6 мм (мини-серия MGJ) до крупных штанговых приводов; ход от единиц до нескольких сотен миллиметров; рабочее давление 0,15–1,0 МПа (1,5–10 бар); температура среды −5…+70 °C.
Как выбрать. Сначала считают осевое усилие: F = P · A. Например, при 0,6 МПа (6 бар) цилиндр Ø32 мм развивает около 480 Н. Затем проверяют допустимую боковую нагрузку и момент по вылету плеча, задают ход с запасом 10–20 % и назначают демпфирование. Быстрый расчёт — в калькуляторе усилия.
Совместимые аналоги импорта. Серии WAALPC совместимы по присоединительным и посадочным размерам с форматами Festo DFM и DPZ, SMC серии MG и AirTAC TN — их применяют как функциональные аналоги в программе импортозамещения. CORNETA.TECH не является официальным представителем этих компаний; совместимость проверяют по артикулу до заказа.
Пневмоприводы со встроенной направляющей штока — DFM, FEN, TCL, TCM, JSI Серии раздела: Направляющая FEN для пневмоцилиндров; Пневмоцилиндр с направляющими MGF; Пневмоцилиндр с двойным штоком CXW — защита от вращения; Пневмоцилиндр с направляющими TB.
