DPZ-GF-20-100: Ø20 мм, ход 100 мм, теоретически 188 Н при 6 бар. Совместимый аналог: Festo DPZ-20-100-P-A-GF.
| Диаметр поршня | 20 мм |
| Ход | 100 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,031 л |
| Исполнение | GF |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | DPZ-GF-20-100 |
| Серия | DPZ, 60 исполнений в карточке |
| Цена | 6 690 ₽; в серии цены от 3 830 до 15 370 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 60 |
| Совместимые бренды | Festo |

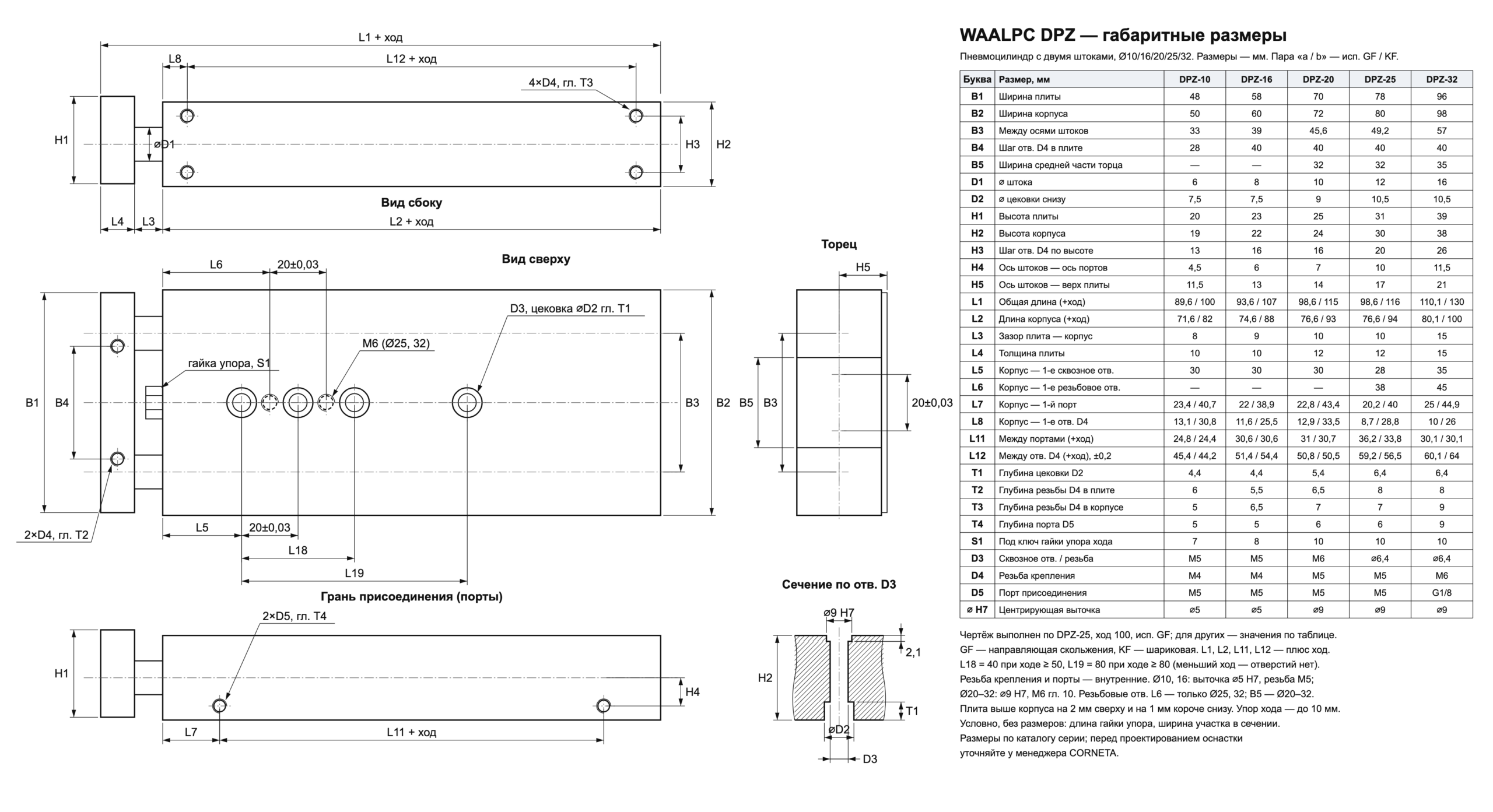

Габаритный чертёж серии DPZ: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DPZ-GF-20-100 смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните 8-800-350-01-08.
Обозначение DPZ-GF-20-100 состоит из 4 частей, разделённых дефисом. DPZ — серия («пневмоцилиндр с двумя штоками DPZ — Ø10–32 мм, ход 10–100 мм»). 20 — диаметр поршня в миллиметрах. 100 — ход в миллиметрах. Соседние обозначения того же ряда: DPZ-GF-20-80, DPZ-GF-20-50, DPZ-GF-20-40, DPZ-GF-20-25, DPZ-GF-20-10. В карточке серии DPZ 60 исполнений с ценой от 3 830 до 15 370 ₽; DPZ-GF-20-100 по цене снизу — 23-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 100 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 58 см³, при 6 бар (изб.) это около 0,4 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: Festo — 1 код. Всего 1 совместимых кодов у 1 бренда; ваш артикул DPZ-GF-20-100 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| Festo | DPZ-20-100-P-A-GF |
Семейства: Festo DPZ · все аналоги Festo · все совместимые аналоги
DPZ-GF-20-100 — 6 690 ₽ за штуку; в серии DPZ цены от 3 830 до 15 370 ₽, на складе 0 из 60 исполнений. Поставка 3–5 недель. Рядом по серии: DPZ-GF-20-80 — 6 430 ₽; DPZ-GF-20-50 — 6 030 ₽; DPZ-GF-20-40 — 5 900 ₽; DPZ-GF-20-25 — 5 710 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
DPZ-GF-20-80: ход 80 мм вместо 100 мм, цена 6 430 ₽, дешевле на 260 ₽. DPZ-GF-20-50: ход 50 мм вместо 100 мм, цена 6 030 ₽, дешевле на 660 ₽. DPZ-GF-20-40: ход 40 мм вместо 100 мм, цена 5 900 ₽, дешевле на 790 ₽. DPZ-GF-20-25: ход 25 мм вместо 100 мм, цена 5 710 ₽, дешевле на 980 ₽. Разброс цен среди этих соседей: от 5 710 до 6 430 ₽ при вашем 6 690 ₽.
Ближайшие 8 типоразмеров — DPZ-GF-20-80, DPZ-GF-20-50, DPZ-GF-20-40, DPZ-GF-20-25, DPZ-GF-20-10; цены соседей от 4 890 до 6 430 ₽, ваш артикул — 6 690 ₽.
DPZ-GF-20-80 — 6 430 ₽DPZ-GF-20-50 — 6 030 ₽DPZ-GF-20-40 — 5 900 ₽DPZ-GF-20-25 — 5 710 ₽DPZ-GF-20-10 — 5 520 ₽DPZ-GF-16-100 — 5 430 ₽DPZ-GF-16-80 — 5 210 ₽DPZ-GF-16-50 — 4 890 ₽
Тот же ход, другой Ø: DPZ-GF-25-100
