ADNGF-100-200-P

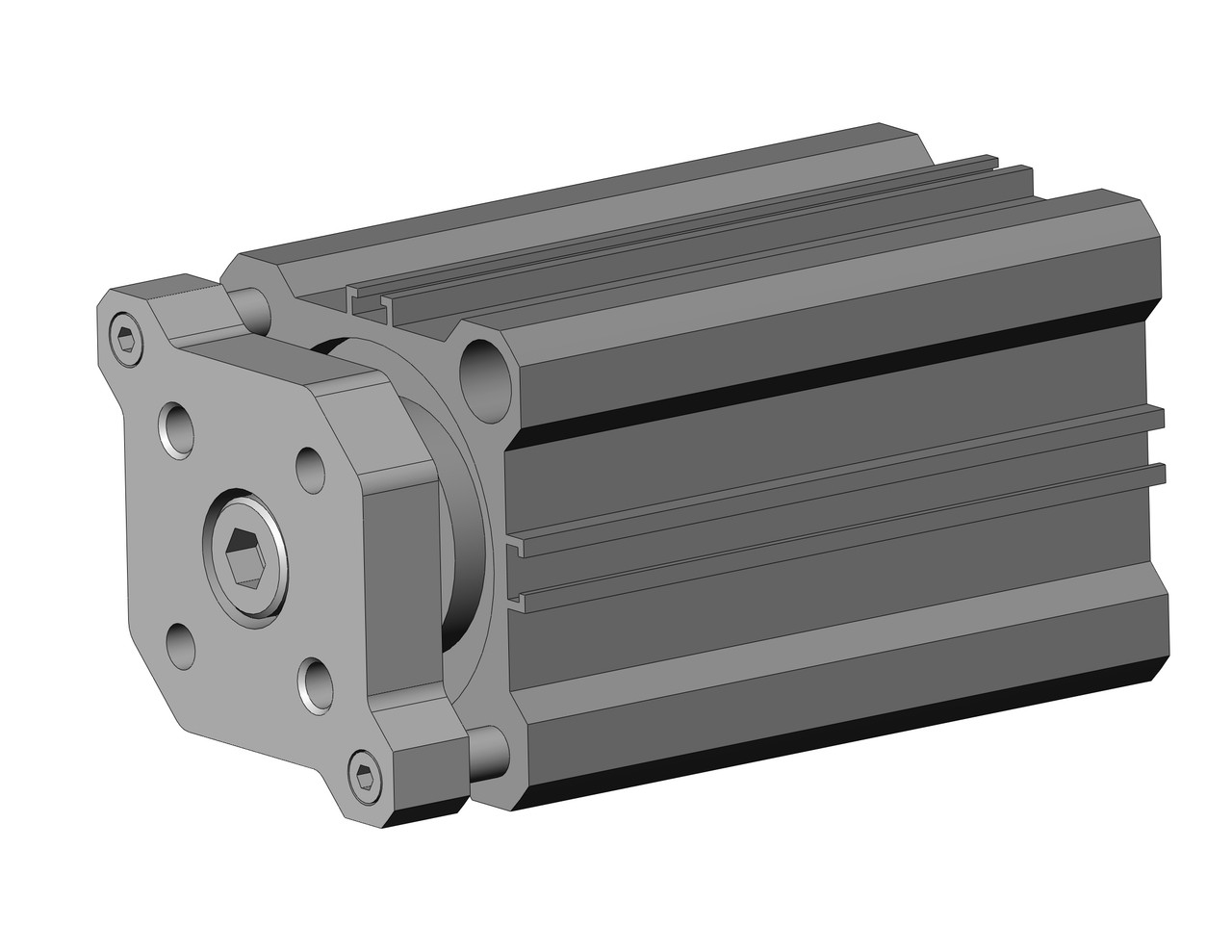

Name: Пневмоцилиндр ADNGF-100-200-P
Brand: WAALPC
SKU: ADNGF-100-200-P
Price: 15511 RUB
Availability: InStock

15 511 ₽

Пневмоцилиндр Ø100 мм, ход 200 мм · усилие 4712 Н при 6 бар

Поставка 2–4 недели

Перейти к заказу ADNGF-100-200-P →

Технические данные

Ø поршня

100 мм

Ход

200 мм

Усилие при 6 бар

4712 Н

Стандарт

ISO 21287 + twin guide rods

Направляющие

Две параллельные направляющие из нержавеющей стали

Защита от проворота

± 0.05° (макс. отклонение)

Боковая нагрузка

до 380 Н на Ø50 (на 50% хода)

Демпфирование

Эластомерное (P) / регулируемое (PPV)

Магнитный поршень

Да (исполнение -A)

Макс. рабочее давление

1.0 МПа (10 бар)

Температурный диапазон

−10 … +80 °C

Конструкция и принцип работы

Корпус и крышки: анодированный алюминиевый сплав, фрезерованные посадочные плоскости;
Направляющие штанги: две закалённые стальные штанги Ø8-Ø20 мм (зависит от типоразмера), с втулками скольжения из бронзы;
Шток: хромированная нержавеющая сталь, защищён от радиальных нагрузок направляющими штангами;
Рабочая плита: анодированный алюминий с резьбовыми отверстиями для крепления полезной нагрузки;
Уплотнения: NBR (стандарт), FKM по запросу для температур до +150 °C;
Демпфирование: упругие шайбы (PPS) — стандарт, регулируемое пневматическое (PPV) — опция для Ø32-100;
Магнит на поршне: встроенный неодимовый для бесконтактных датчиков.

Применение

Pick & place манипуляторы — вертикальная ось с вакуумной присоской или схватом, где требуется точное позиционирование без поворота;
Захватные узлы — удержание ориентации схвата при ходе поршня, запрет поворота полезной нагрузки;
Сборочные автоматы — установка деталей, запрессовка, проверка геометрии с боковыми нагрузками на рабочую плиту;
Тестовые и контрольные стенды — приводы измерительных узлов, где недопустим угловой люфт;
Упаковочные машины — отсекатели, толкатели и подающие узлы при поперечных ударах от продукта;
Замена Festo ADNGF без переделки оснастки — посадочные размеры рабочей плиты, расположение монтажных отверстий и резьба штока повторяют оригинал.

Поставка и комплектация

Комплект поставки: цилиндр ADNGF с двумя направляющими, заглушки портов, паспорт на русском языке;
Документы для тендеров и закупок: полный пакет под 44-ФЗ и 223-ФЗ, УПД с выделенным НДС 20%, паспорт изделия;
Резервы и удлинённый шток: возможна комплектация под индивидуальный заказ (нестандартные ходы, FKM-уплотнения, фланцевый монтаж).

Срок поставки: 2–4 недели.

Импортные аналоги этого размера (Ø100 × 200)

ADNGF-100-200-P заменяет 64 импортных обозначений того же типоразмера. Наш ответ и цена — в таблице.

Импортный код	Бренд	Наш аналог	Цена
SCD100X200		SCD-100-200	7 459 ₽
SCD100X200S		SCD-100-200	7 459 ₽
SCLB100X200		SCLB-100-200	10 693 ₽
SCLB100X200S		SCLB-100-200	10 693 ₽
SCLF100X200		SCLF-100-200	11 686 ₽
SCLF100X200S		SCLF-100-200	11 686 ₽
SI100X200		SI-100-200-P	10 309 ₽
SILB100X200		SILB-100-200	14 294 ₽
SILF100X200		SILF-100-200	14 327 ₽
SU100X200		SU-100-200	7 859 ₽
SU100X200S		SU-100-200	7 859 ₽
SULB100X200		SULB-100-200	13 414 ₽
SULB100X200S		SULB-100-200	13 414 ₽
SULF100X200		SULF-100-200	14 294 ₽
SULF100X200S		SULF-100-200	14 294 ₽
BSE100X200	AirTAC	BSE-100-200	32 048 ₽
CG1100x200	AirTAC	CG1BN-100-200	18 664 ₽
JSI100X200	AirTAC	JSI-100-200	11 302 ₽
SAI100X200	AirTAC	SAI-100-200	10 037 ₽
SAU100X200	AirTAC	SAU-100-200	8 452 ₽
SAU100X200S	AirTAC	SAU-100-200	8 452 ₽
SC100X200	AirTAC	SC-100-200	3 786 ₽
SC100X200S	AirTAC	SC-100-200	3 786 ₽
SE100x200	AirTAC	DSBC-100-200-PPV-A	13 000 ₽
TCL100X200S	AirTAC	TCL-100-200	81 641 ₽
TCM100X200S	AirTAC	TCM-100-200	71 203 ₽
CCI-100-200	Bosch	ADVUL-100-200-P	22 250 ₽
PRA-DA-100-0200-1-2-2-1-1-1-BAS	Bosch	SI-100-200-PPV-A	10 309 ₽
TRB-DA-100-0200-0-1-2-1-1-1-BAS	Bosch	SI-100-200-PPV-A	10 309 ₽
GPC-DA-100-0200-BV-SB	Bosch Rexroth	MGPM-100-200	71 203 ₽
31M2A100A200	Camozzi	ADVUL-100-200-P	22 250 ₽
32M2A100A200	Camozzi	ADVUL-100-200-P	22 250 ₽
60M2L100A0200	Camozzi	DSBC-100-200-P	12 358 ₽
61M2P100A0200	Camozzi	DSBC-100-200-P	12 358 ₽
62M2P100A0200	Camozzi	DSBC-100-200-P	12 358 ₽
63MP2C100A0200	Camozzi	DSBC-100-200-P	12 358 ₽
97M2V100A0200	Camozzi	CG1BN-100-200	18 664 ₽
QP2A100A200	Camozzi	ADVUL-100-200-P	22 250 ₽
DN100X200	Chelic	SI-100-200-PPV-A	10 309 ₽
CRDSNU-100-200-PPS-A	Festo	CG1BN-100-200	18 664 ₽
1213A10200CP	MetalWork	SI-100-200-PPV-A	10 309 ₽
MCJI-11-100-200M	Mindman	ADVUL-100-200-P	22 250 ₽
MCQI2-11-100-200M	Mindman	SI-100-200-PPV-A	10 309 ₽
SC100200	NBPT	SC-100-200	3 786 ₽
SC100200S	NBPT	SC-100-200	3 786 ₽
RA/192100/M/200	Norgren	ADVUL-100-200-P	22 250 ₽
RA/8000/M/100×200	Norgren	DNC-100-200-P	12 422 ₽
RA/8000/M/100x200	Norgren	DSBG-100-200-P	11 877 ₽
1320.100.200.01	Pneumax	SI-100-200-PPV-A	10 309 ₽
1390.100.200.01	Pneumax	SI-100-200-PPV-A	10 309 ₽
1561.100.200.opt.1	Pneumax	ADVUL-100-200-P	22 250 ₽
C96100-200	SMC	C96-100-200	10 325 ₽
C96SDB100-200	SMC	C96-100-200	10 325 ₽
CDP95SDB100-200	SMC	CP95-100-200	13 526 ₽
CG1BN100-200Z	SMC	CG1BN-100-200	18 664 ₽
CP95SDB100-200	SMC	CP95-100-200	13 526 ₽
CP96100-200	SMC	CP96-100-200	12 919 ₽
CP96SDB100-200	SMC	CP96-100-200	12 919 ₽
MB18100-200	SMC	MB18-100-200	13 126 ₽
MBB100-200Z	SMC	MB-100-200	9 237 ₽
MGPL100-200	SMC	MGPL-100-200	81 641 ₽
MGQL100-200	SMC	MGPL-100-200	81 641 ₽
MGQM100-200	SMC	MGPM-100-200	71 203 ₽
LH1000200	Univer	SI-100-200-PPV-A	10 309 ₽

Соседние типоразмеры ADNGF

Ø100 × 160 мм — от 14 552 ₽
Ø100 × 125 мм — от 13 558 ₽
Ø100 × 80 мм — от 12 277 ₽
Ø100 × 60 мм — от 11 799 ₽
Ø100 × 50 мм — от 11 558 ₽
Ø100 × 40 мм — от 11 318 ₽
Ø100 × 25 мм — от 10 950 ₽
Ø100 × 20 мм — от 10 838 ₽

Все типоразмеры серии ADNGF →

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.
