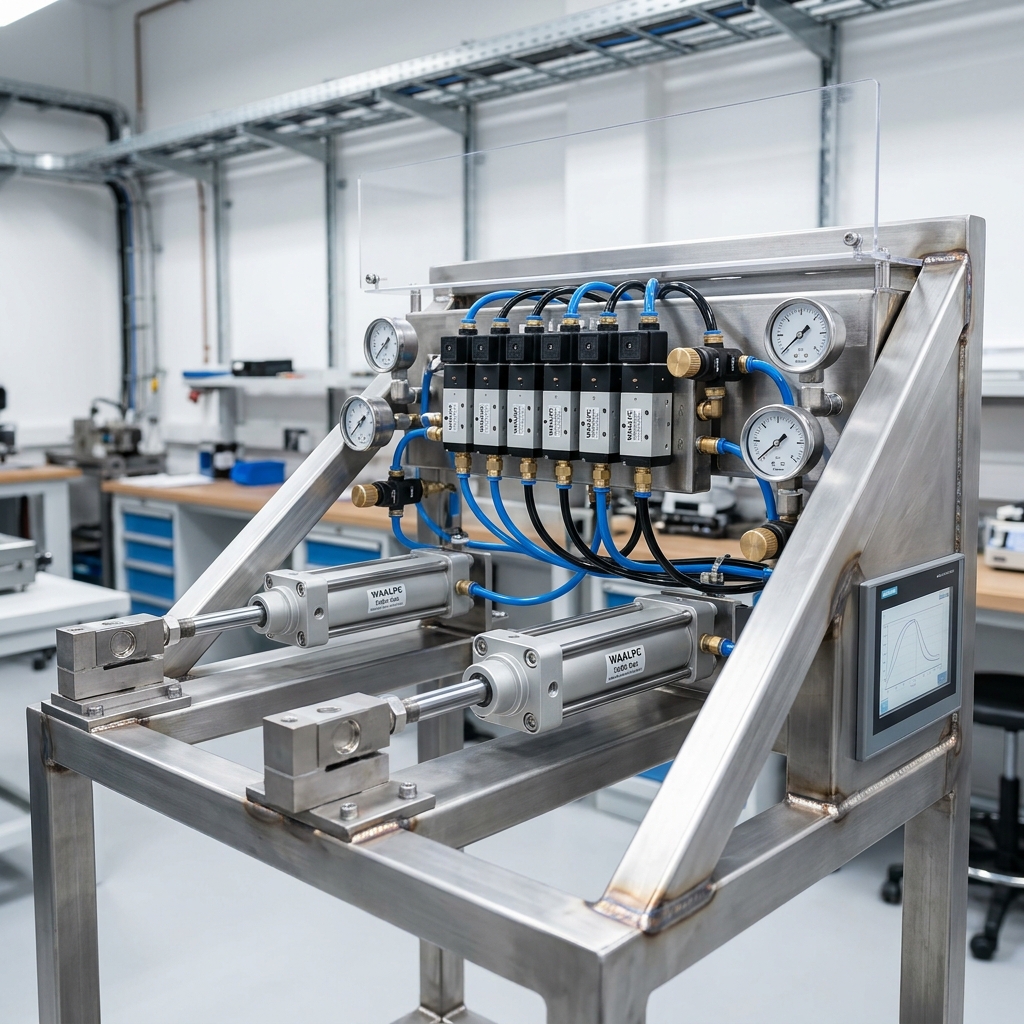

Испытательный стенд пневматический — подбор оборудования и конфигурация

Испытательный стенд пневматики проверяет готовое изделие — цилиндр, распределитель, клапан — прежде чем оно попадёт в станок или к заказчику: герметичность, ресурс при многократном срабатывании, реальное рабочее давление. Ниже — циклограмма испытания, состав типового стенда с артикулами WAALPC, пример расчёта времени выдержки и разбор главного риска такого стенда — разрыва изделия при избыточном давлении.

Товары из статьи

WAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P

В корзину

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽Поставка 3–5 недель · PC04-M5

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

Введите код вашего изделияНайти

Для чего нужен стенд и что именно проверяем?

Стенд решает четыре задачи, и все четыре — про испытуемое изделие, а не про рабочий процесс:

• Герметичность — под давлением изделие не должно терять воздух сверх допустимого за время выдержки.
• Ресурс (циклирование) — многократные срабатывания (тысячи и более циклов) без отказа механики и без перегрева катушки распределителя.
• Рабочее давление — изделие действительно срабатывает и держит давление в паспортном диапазоне, а не только на бумаге.
• Испытание с запасом — кратковременная проверка при давлении выше рабочего, чтобы отбраковать изделие со скрытым дефектом до того, как оно откажет в поле.

Отличие от рабочего привода принципиально: там задача — переместить нагрузку и остановиться в позиции; здесь нагрузка — само испытуемое изделие, а цель — довести его до предела и не пропустить брак. Отсюда другой набор рисков: не защемление оператора движущейся частью, а разрыв корпуса изделия при превышении допустимого давления.

Как выглядит циклограмма испытания?

Один цикл проверки на герметичность состоит из четырёх этапов; при ресурсных испытаниях этапы 1–4 повторяются тысячи раз подряд под управлением распределителя.

При ресурсных испытаниях вместо разового прогона этапы 1–4 (без полного сброса, а короткими тактами открытия/закрытия) выполняет электромагнитный распределитель по программе ПЛК или таймера — это и есть циклирование.

Что входит в состав типового стенда?

Ниже позиции с полными артикулами WAALPC. Узел крепления образца — приспособление под конкретное изделие, отдельного номенклатурного SKU на такой узел в каталоге нет, поэтому он не привязан к артикулу.

листайте таблицу вбок →

Схема соединения этих позиций — ниже.

Как рассчитать время выдержки и допустимое падение давления?

Важная оговорка перед примером. Точного норматива на коэффициент испытательного давления и методику выдержки именно для готовых пневмокомпонентов (цилиндров, клапанов) мы не нашли — ГОСТ 356-80 устанавливает пробные давления для арматуры и деталей трубопроводов, а не для собранных пневмоцилиндров и распределителей, и напрямую к ним не применяется. РД 26-12-29-88 описывает пневмоиспытания на прочность и герметичность для изделий трубопроводных систем в целом. Приведённый ниже расчёт — принятая инженерная практика (испытательное давление ≈1,5× рабочего — распространённый в отрасли ориентир, не жёсткий норматив для этого класса изделий) и пример метода, а не цитата стандарта.

Условие примера: испытуемое изделие — цилиндр DSBC-32-100, рабочее давление P_раб = 0,5 МПа (5 бар изб.). Принимаем испытательное давление P_исп = 1,5 × 0,5 = 0,75 МПа (7,5 бар изб.) — допущение, не норматив. Испытательное давление не может быть выше допустимого для любого элемента стенда на пути к образцу: у распределителя 4V — до 0,8 МПа, у регулятора ARG — до 0,85 МПа (по карточкам), поэтому 1,5 × 0,6 = 0,9 МПа на таком стенде уже не задать.

Внутренний объём линии образца (полость цилиндра при ходе 100 мм + подводящая трубка) оценим грубо, без учёта штока и мёртвых объёмов арматуры (оценка снизу): площадь поршня Ø32 мм A = π/4 × 32² ≈ 804 мм², объём хода V_цил ≈ 804 × 100 = 80 400 мм³ ≈ 0,080 л; с трубкой и фитингами округлим до V ≈ 0,15 л.

Критерий приёмки в этом примере (тоже допущение, а не цитата стандарта): допустимое падение давления за время выдержки — не более 5% от абсолютного испытательного давления за 60 секунд.

Абсолютное испытательное давление: P_{исп.абс} = 0,75 + 0,101 ≈ 0,851 МПа. Допустимое падение: ΔP = 0,05 × 0,851 ≈ 0,043 МПа (≈0,43 бар) за 60 с.

Переводим падение давления в нормальный объём утечки (при постоянном V и атмосферном P_атм = 0,101 МПа):

q_ут = V × ΔP_абс / P_атм = 0,15 л × 0,043 МПа / 0,101 МПа ≈ 0,063 л (≈63 мл) за 60 с, то есть допустимая скорость утечки в этом примере ≈ 0,06 нл/мин.

Если за время выдержки манометр покажет падение больше расчётных 0,43 бар — изделие в брак по герметичности при принятом в примере критерии. На реальном производстве критерий (% падения и время выдержки) задаёт технолог или ОТК под конкретное изделие — методика выше показывает только принцип расчёта, а не готовую норму.

Что будет с людьми при отказе воздуха?

Ключевой риск испытательного стенда — не защемление оператора движущейся частью, как у рабочего привода, а разрыв испытуемого изделия при избыточном давлении: облако осколков корпуса, фитингов или трубки при потере целостности под давлением выше расчётного.

Особый случай — регулятор давления застрял в открытом положении. Если механизм регулятора ARG заклинило (загрязнение, износ мембраны, поломка пружины) в полностью открытом состоянии, на линию образца подаётся не заданное испытательное давление, а полное давление сети — 6–10 бар против расчётных 7,5 бар в примере выше, и без плавного нарастания. Одиночный регулятор без независимой защиты не гарантирует, что этого не произойдёт: он элемент настройки, а не предохранительное устройство. Поэтому в составе стенда после регулятора и распределителя, перед самим образцом, обязателен отдельный предохранительный клапан (позиция 4 на схеме; в каталоге WAALPC его нет — редукционный клапан или регулятор, в том числе RVUM, его не заменяет) — он врезан на общую линию и срабатывает по давлению независимо от исправности и регулятора, и распределителя, сбрасывая избыток в атмосферу, прежде чем давление на образце превысит безопасный предел.

Меры защиты, обязательные на стенде, где возможно превышение расчётного давления:

• Ограждение или кожух вокруг зоны крепления испытуемого изделия — основная физическая защита от осколков при разрыве, не заменяется никакой электроникой.
• Предохранительный клапан на линии образца, рассчитанный на давление ниже прочностного предела изделия — независимая защита от отказа регулятора.
• Манометр непосредственно на линии образца (не только на регуляторе) — оператор видит реальное давление у изделия, а не заданное на регуляторе значение.
• Полный сброс давления перед снятием образца через отдельный клапан — снятие детали под остаточным давлением создаёт тот же риск разрыва соединения, что и превышение на этапе испытания.
• Дистанционный пуск испытания при ресурсных прогонах — оператор не должен находиться у образца во время многочасового циклирования.

Отдельно про ресурсные испытания: длительное непрерывное циклирование распределителя нагревает катушку соленоида — это тепловой риск для самого распределителя (сокращение ресурса катушки), не для человека напрямую, но при плановых многочасовых прогонах стоит закладывать паузы или контроль температуры катушки, если распределитель не рассчитан производителем на такой режим (данные по допустимой продолжительности непрерывного включения на карточке WAALPC не указаны — уточнять для конкретной партии).

Какие типичные ошибки бывают при сборке стенда?

• Только один манометр — на регуляторе. Если он один, оператор не видит, что происходит непосредственно у образца при отказе ниже по потоку (например, если клапан наполнения травит). Нужен второй манометр на линии образца.
• Нет предохранительного клапана, «регулятор и так не подведёт». Разобрано выше — регулятор не предохранительное устройство, а орган настройки.
• Клапан сброса остаточного давления стоит до регулятора, а не после образца. Такой клапан не стравливает ни распределитель, ни полость самого образца — нужна отдельная точка сброса именно на линии образца, после запорного крана наполнения.
• Критерий герметичности не зафиксирован числом. «Проверили на слух / по ощущению» — не критерий; нужны конкретные % падения давления и время выдержки, заданные заранее, как в примере выше.
• Узел крепления образца не учитывает реакцию при разрыве. Приспособление держит изделие при нормальной работе, но не рассчитано удержать/локализовать осколки при отказе — отсюда необходимость отдельного ограждения, а не только зажима.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-25, DSBC-100-800, DSBC-80-300.

Какие вопросы чаще всего задают про испытательный стенд?

Почему испытательное давление стенда выше рабочего?

Чтобы отбраковать изделие со скрытым дефектом (микротрещина, непроклей, ослабленное уплотнение) до того, как оно откажет в реальной эксплуатации — кратковременная проверка с запасом давления выявляет слабые места, которые рабочее давление не нагружает. Точного норматива коэффициента для пневмокомпонентов не нашли — ориентир около 1,5× рабочего давления в примере выше — это принятая практика, а не цитата стандарта для этого класса изделий.

Что случится, если регулятор давления застрянет в открытом положении?

На линию образца пойдёт полное давление сети (обычно 6–10 бар) вместо заданного испытательного, без плавного нарастания. Это и есть главный сценарий, который должен перехватывать независимый предохранительный клапан на линии образца и ограждение вокруг зоны крепления.

Сколько циклов проверяют при испытании на ресурс?

Число задаёт технолог под конкретное изделие и его заявленный ресурс — единого норматива на все типы компонентов нет. Порядок величины — от тысяч до сотен тысяч циклов в зависимости от того, какой ресурс должен подтвердить образец.

Нужен ли манометр на самом образце, если давление уже задано на регуляторе?

Да — манометр на регуляторе показывает заданное давление, а не то, что реально дошло до образца через клапан наполнения и трубки. Отдельный манометр на линии образца — обязательная точка контроля, а не дублирование.

Обязательно ли ограждение, если испытательное давление невысокое (2–3 бар)?

Риск разрыва зависит не только от давления, но и от объёма и материала изделия — даже при невысоком давлении крупный объём или хрупкий корпус может дать осколки с ощутимой энергией. Ограждение — дешёвая и надёжная мера, отказ от неё оправдан только после отдельной оценки риска конкретного изделия, а не по умолчанию.

Можно ли на этом же стенде проверять трубки и фитинги, а не только цилиндры и клапаны?

Да, состав стенда (регулятор, манометр, предохранительный клапан, узел крепления, клапан сброса) не завязан на тип изделия — меняется только приспособление крепления под конкретный образец. Логика циклограммы и безопасности та же.
