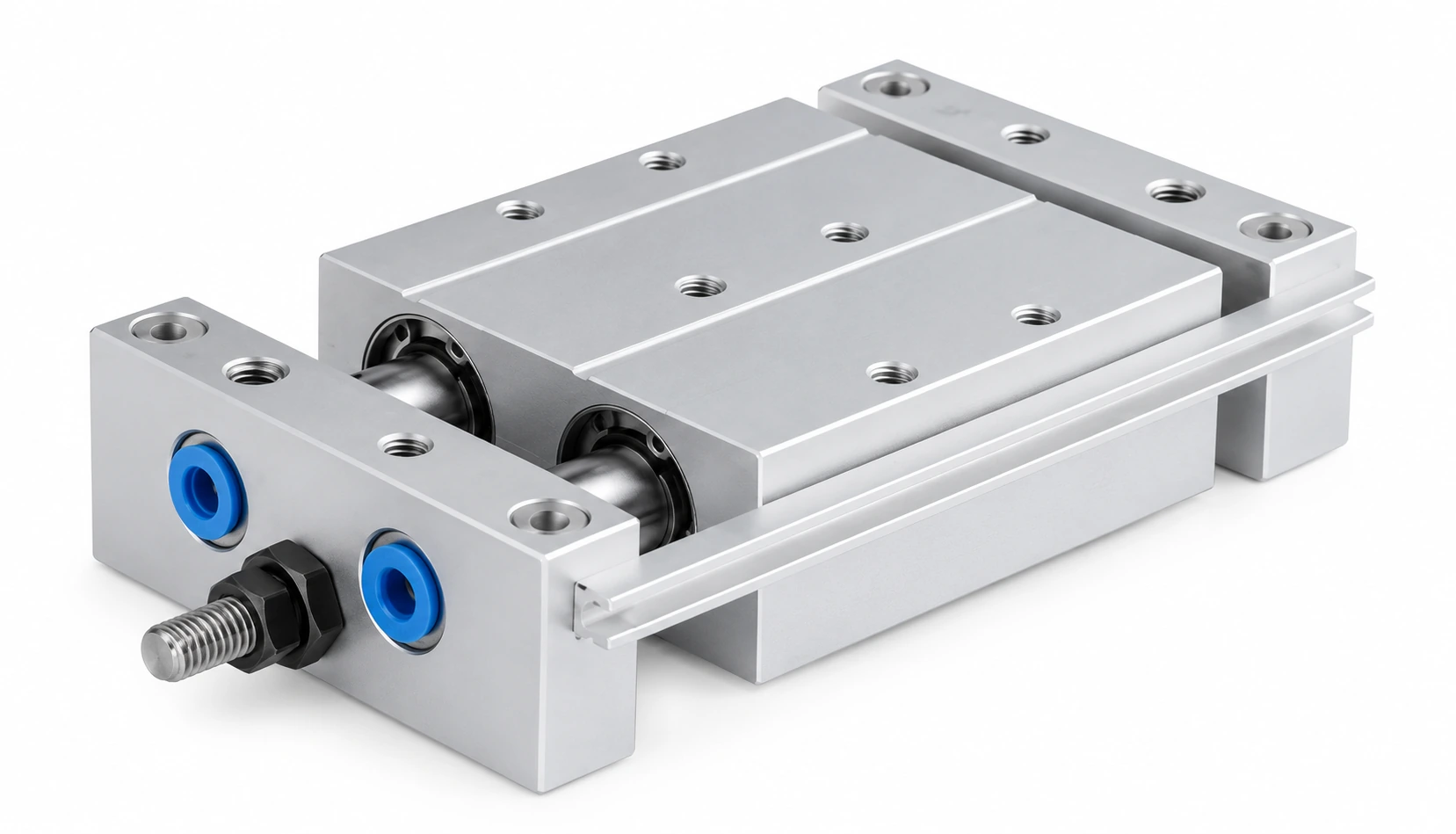

Пневмоцилиндр STW-20-50 Ø20 ход 50

STW-20-50: Ø20 мм, ход 50 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC STWA20X50, STWA20X50S, STWB20X50.

Какие технические данные у STW-20-50?

Диаметр поршня	20 мм
Ход	50 мм
Площадь поршня	3,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	188 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,016 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	STW-20-50
Серия	STW, 40 исполнений в карточке
Цена	15 400 ₽; в серии цены от 12 250 до 26 900 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 40
Совместимые бренды	AirTAC

Как расшифровать обозначение STW-20-50?

Обозначение STW-20-50 состоит из 3 частей, разделённых дефисом. STW — серия («пневмоцилиндр с двумя штоками STW — Ø10–32 мм, ход 25–250 мм»). 20 — диаметр поршня в миллиметрах. 50 — ход в миллиметрах. Соседние обозначения того же ряда: STW-20-25, STW-20-75, STW-20-100, STW-20-125, STW-20-150. В карточке серии STW 40 исполнений с ценой от 12 250 до 26 900 ₽; STW-20-50 по цене снизу — 16-й.

Какое усилие развивает STW-20-50 при разном давлении?

Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у STW-20-50 за один двойной ход?

Ø20 мм, ход 50 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 29 см³, при 6 бар (изб.) это около 0,2 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим STW-20-50?

Проверено по брендам: AirTAC — 4 кода. Всего 4 совместимых кодов у 1 бренда; ваш артикул STW-20-50 — наш ответ на любой из них.

Бренд	Код
AirTAC	STWA20X50, STWA20X50S, STWB20X50, STWB20X50S

Семейства: AirTAC STW · WAALPC STW · все аналоги AirTAC · все совместимые аналоги

Какая цена STW-20-50 и сколько идёт поставка?

STW-20-50 — 15 400 ₽ за штуку; в серии STW цены от 12 250 до 26 900 ₽, на складе 0 из 40 исполнений. Поставка 3–5 недель. Рядом по серии: STW-20-25 — 14 870 ₽; STW-20-75 — 15 930 ₽; STW-20-100 — 16 470 ₽; STW-20-125 — 17 040 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем STW-20-50 отличается от соседних размеров?

STW-20-25: ход 25 мм вместо 50 мм, цена 14 870 ₽, дешевле на 530 ₽. STW-20-75: ход 75 мм вместо 50 мм, цена 15 930 ₽, дороже на 530 ₽. STW-20-100: ход 100 мм вместо 50 мм, цена 16 470 ₽, дороже на 1 070 ₽. STW-20-125: ход 125 мм вместо 50 мм, цена 17 040 ₽, дороже на 1 640 ₽. Разброс цен среди этих соседей: от 14 870 до 17 040 ₽ при вашем 15 400 ₽.

Какие ещё размеры STW есть?

Ближайшие 8 типоразмеров — STW-20-25, STW-20-75, STW-20-100, STW-20-125, STW-20-150; цены соседей от 13 040 до 18 650 ₽, ваш артикул — 15 400 ₽.

STW-20-25 — 14 870 ₽STW-20-75 — 15 930 ₽STW-20-100 — 16 470 ₽STW-20-125 — 17 040 ₽STW-20-150 — 17 590 ₽STW-20-200 — 18 120 ₽STW-20-250 — 18 650 ₽STW-16-50 — 13 040 ₽

Тот же ход, другой Ø: STW-25-50STW-10-50STW-32-50
