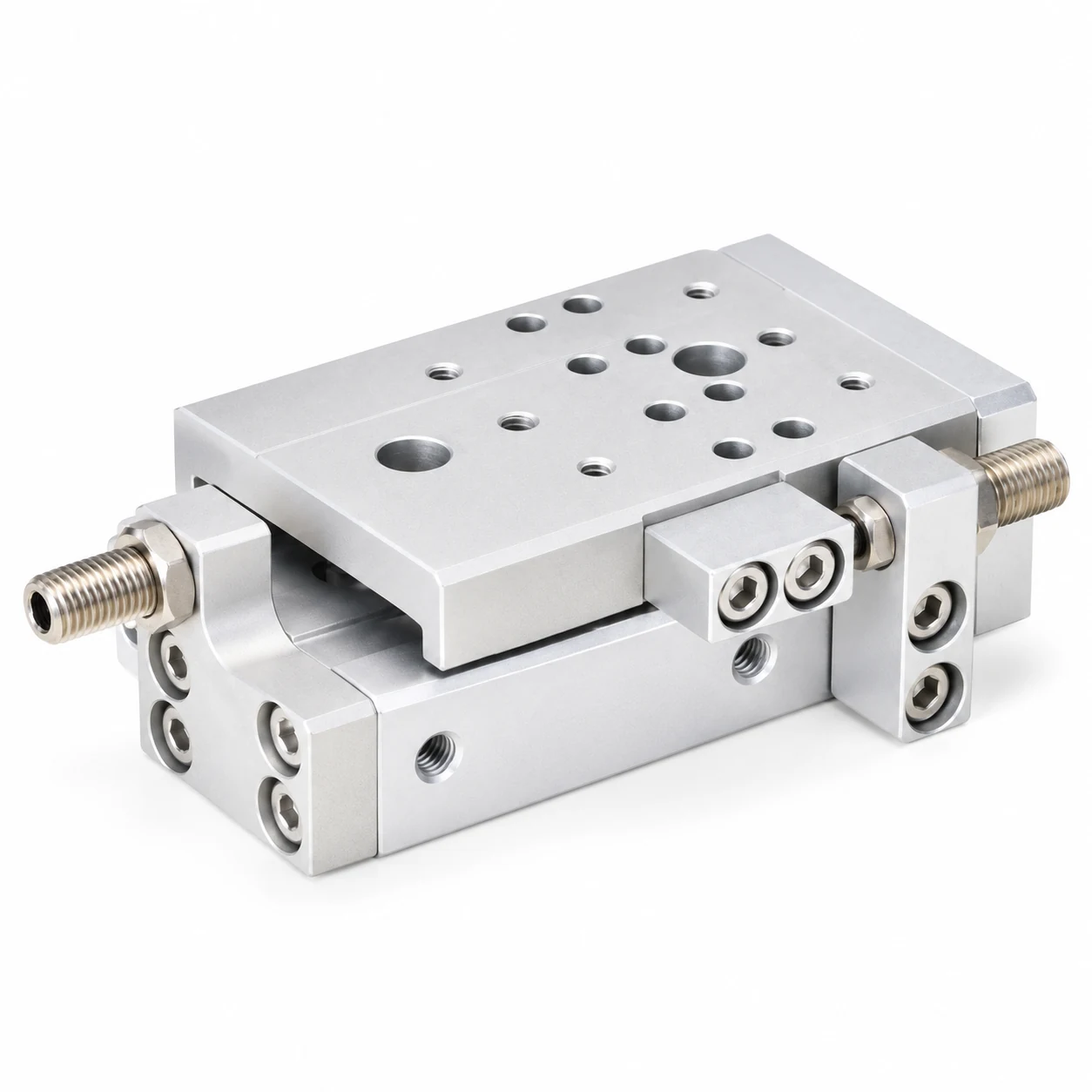

HLQ-16-20: Ø16 мм, ход 20 мм, теоретически 121 Н при 6 бар. Совместимый аналог: AirTAC HLQ16X20, HLQ16X20S; Festo 170561, SLT-16-20-P-A.
| Диаметр поршня | 16 мм |
| Ход | 20 мм |
| Площадь поршня | 2,0 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 121 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,004 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | HLQ-16-20 |
| Серия | HLQ, 54 исполнений в карточке |
| Цена | 11 430 ₽; в серии цены от 7 630 до 46 430 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 54 |
| Совместимые бренды | AirTAC, Festo |
Обозначение HLQ-16-20 состоит из 3 частей, разделённых дефисом. HLQ — серия («пневмостол (слайдер) HLQ — Ø6–25 мм, ход 10–150 мм»). 16 — диаметр поршня в миллиметрах. 20 — ход в миллиметрах. Соседние обозначения того же ряда: HLQ-16-10, HLQ-16-30, HLQ-16-40, HLQ-16-50, HLQ-16-75. В карточке серии HLQ 54 исполнений с ценой от 7 630 до 46 430 ₽; HLQ-16-20 по цене снизу — 12-й.
Ø16 мм, F = P·π·D²/4: 4 бар — 80 Н; 5 бар — 101 Н; 6 бар — 121 Н; 7 бар — 141 Н. Площадь поршня 2,0 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø16 мм, ход 20 мм, шток Ø6 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 7 см³, при 6 бар (изб.) это около 0,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 2 кода; Festo — 2 кода. Всего 4 совместимых кодов у 2 брендов; ваш артикул HLQ-16-20 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | HLQ16X20, HLQ16X20S |
| Festo | 170561, SLT-16-20-P-A |
Семейства: AirTAC HLQ · Festo HLQ · все аналоги AirTAC · все аналоги Festo · все совместимые аналоги
HLQ-16-20 — 11 430 ₽ за штуку; в серии HLQ цены от 7 630 до 46 430 ₽, на складе 0 из 54 исполнений. Поставка 3–5 недель. Рядом по серии: HLQ-16-10 — 11 090 ₽; HLQ-16-30 — 13 270 ₽; HLQ-16-40 — 14 390 ₽; HLQ-16-50 — 15 860 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
HLQ-16-10: ход 10 мм вместо 20 мм, цена 11 090 ₽, дешевле на 340 ₽. HLQ-16-30: ход 30 мм вместо 20 мм, цена 13 270 ₽, дороже на 1 840 ₽. HLQ-16-40: ход 40 мм вместо 20 мм, цена 14 390 ₽, дороже на 2 960 ₽. HLQ-16-50: ход 50 мм вместо 20 мм, цена 15 860 ₽, дороже на 4 430 ₽. Разброс цен среди этих соседей: от 11 090 до 15 860 ₽ при вашем 11 430 ₽.
Ближайшие 8 типоразмеров — HLQ-16-10, HLQ-16-30, HLQ-16-40, HLQ-16-50, HLQ-16-75; цены соседей от 9 620 до 27 270 ₽, ваш артикул — 11 430 ₽.
