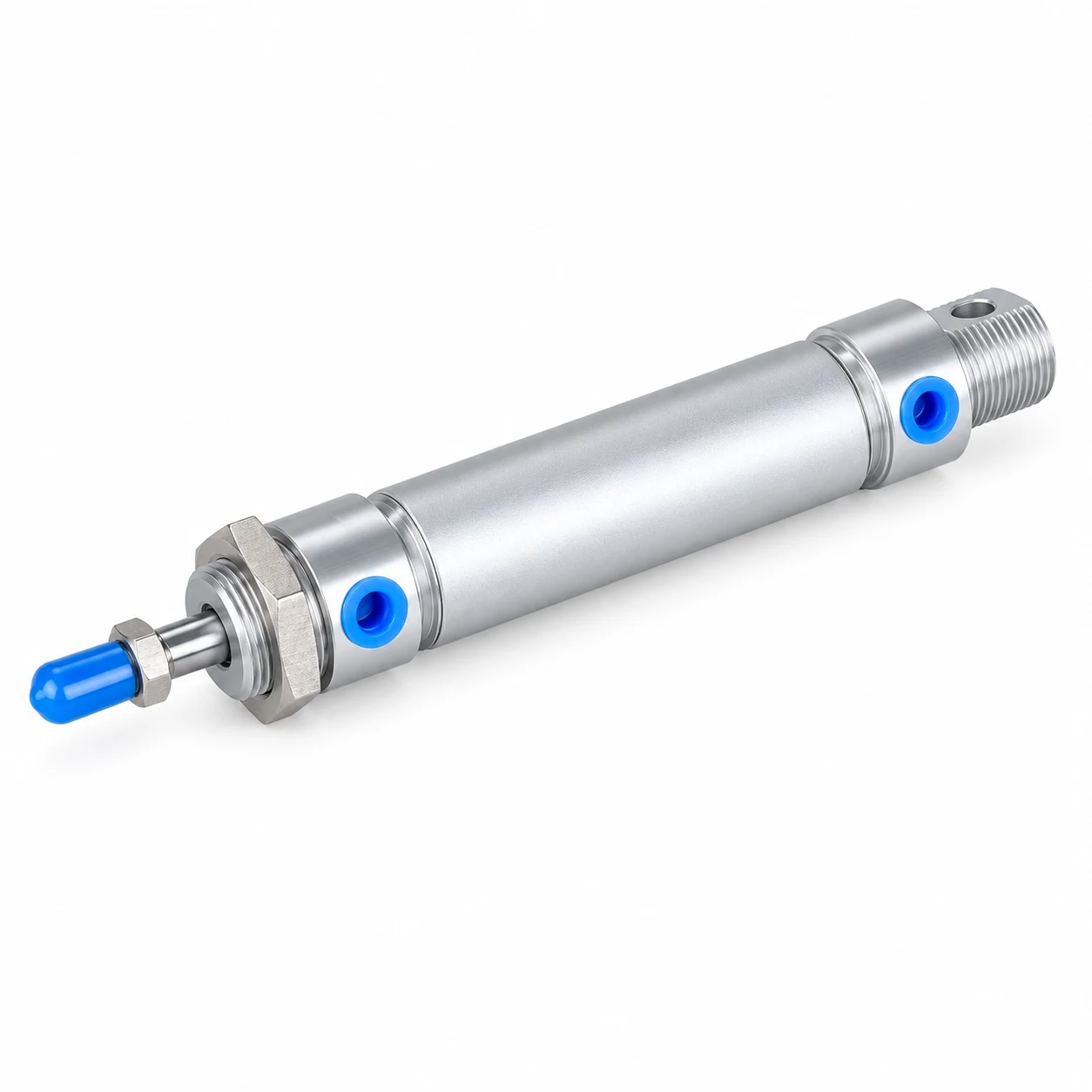

MBL-20-450: Ø20 мм, ход 450 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MBL20X450, MBL20X450CA, MBL20X450S.
| Диаметр поршня | 20 мм |
| Ход | 450 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,141 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | MBL-20-450 |
| Серия | MBL, 90 исполнений в карточке |
| Цена | 2 310 ₽; в серии цены от 1 330 до 8 040 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 90 |
| Совместимые бренды | AirTAC |
Обозначение MBL-20-450 состоит из 3 частей, разделённых дефисом. MBL — серия («пневмоцилиндр мини MBL — Ø20–63 мм, ход 25–500 мм»). 20 — диаметр поршня в миллиметрах. 450 — ход в миллиметрах. Соседние обозначения того же ряда: MBL-20-400, MBL-20-500, MBL-20-350, MBL-20-300, MBL-20-250. В карточке серии MBL 90 исполнений с ценой от 1 330 до 8 040 ₽; MBL-20-450 по цене снизу — 31-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 450 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 260 см³, при 6 бар (изб.) это около 1,8 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 6 кодов. Всего 6 совместимых кодов у 1 бренда; ваш артикул MBL-20-450 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MBL20X450, MBL20X450CA, MBL20X450S, MBL20X450SCA, MBL20X450SU, MBL20X450U |
Семейства: AirTAC MBL · WAALPC MBL · все аналоги AirTAC · все совместимые аналоги
MBL-20-450 — 2 310 ₽ за штуку; в серии MBL цены от 1 330 до 8 040 ₽, на складе 0 из 90 исполнений. Поставка 3–5 недель. Рядом по серии: MBL-20-400 — 2 220 ₽; MBL-20-500 — 2 420 ₽; MBL-20-350 — 2 120 ₽; MBL-20-300 — 2 010 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
MBL-20-400: ход 400 мм вместо 450 мм, цена 2 220 ₽, дешевле на 90 ₽. MBL-20-500: ход 500 мм вместо 450 мм, цена 2 420 ₽, дороже на 110 ₽. MBL-20-350: ход 350 мм вместо 450 мм, цена 2 120 ₽, дешевле на 190 ₽. MBL-20-300: ход 300 мм вместо 450 мм, цена 2 010 ₽, дешевле на 300 ₽. Разброс цен среди этих соседей: от 2 010 до 2 420 ₽ при вашем 2 310 ₽.
Ближайшие 8 типоразмеров — MBL-20-400, MBL-20-500, MBL-20-350, MBL-20-300, MBL-20-250; цены соседей от 1 620 до 2 420 ₽, ваш артикул — 2 310 ₽.
