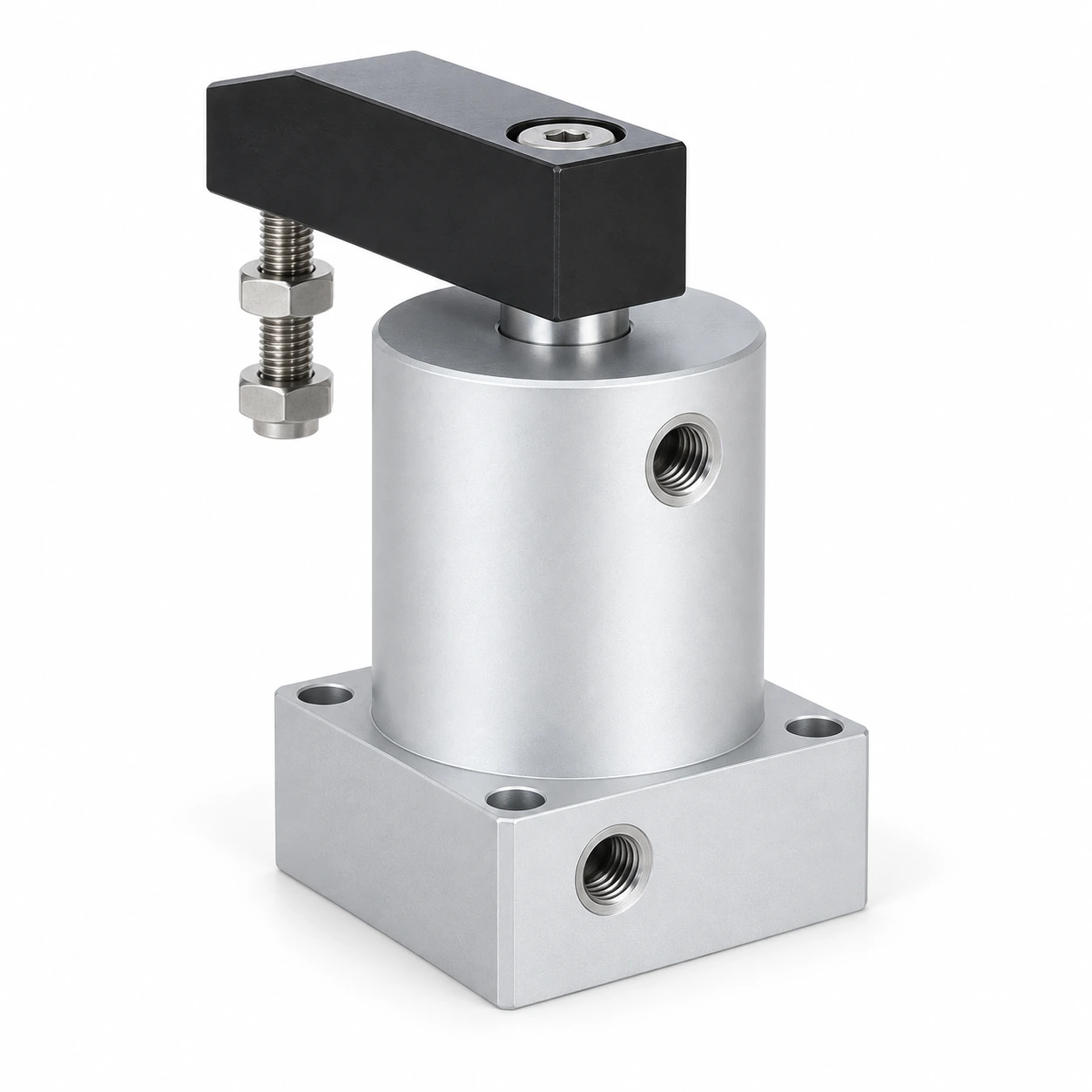

Пневмопривод поворотный SRC — компактный
Поворотно-зажимной цилиндр WAALPC SRC Ø10–40 мм — прижим с поворотом рычага на 90°. Поставка 2–4 недели.

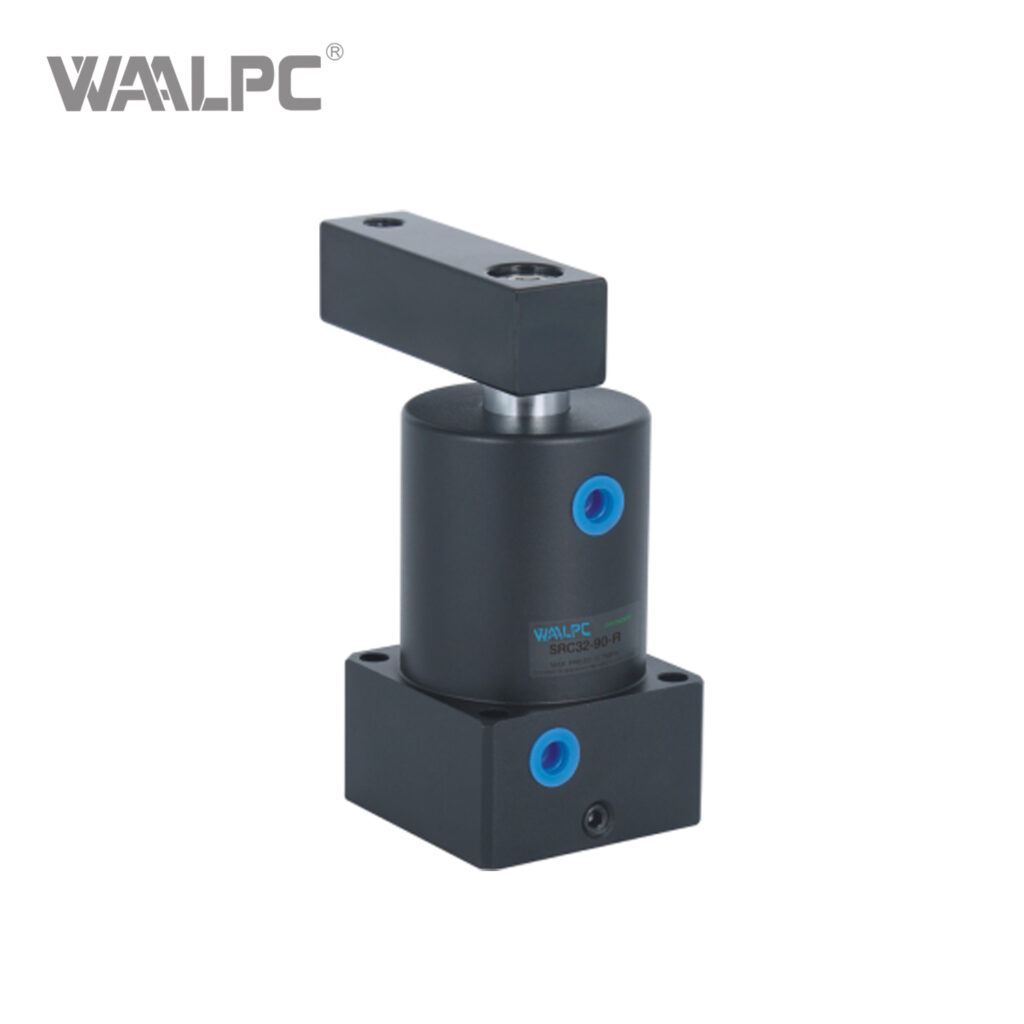

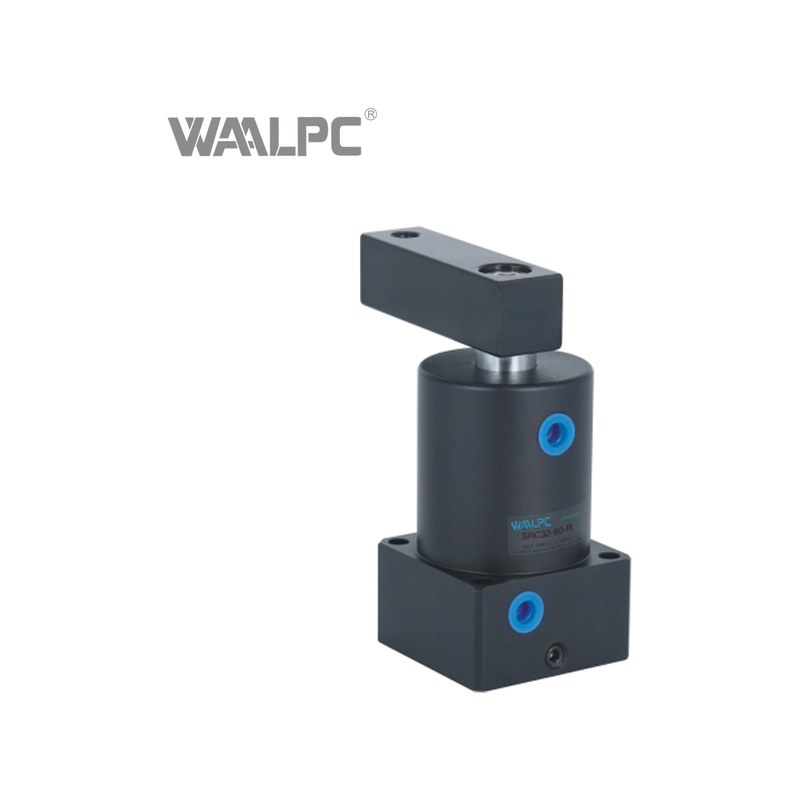

Серия SRC — поворотно-зажимной пневмоцилиндр (swing clamp) с двумя направляющими штоками: при осевом ходе поршня направляющие обеспечивают плавное линейное перемещение, а поворот на угол 0°/45°/90° задаётся конструкцией штока при заказе конкретного исполнения, без реечного зацепления снаружи корпуса. Применяется в поворотных зажимах, фиксаторах, индексирующих узлах.
Особенности
- Двойные направляющие штоки — плавность хода без реечной передачи
- Левое (L) или правое (R) направление поворота
- Регулируемое демпфирование
- В таблице ниже приведено осевое усилие (Н) — подтверждено производителем только для Ø25 мм при 6 бар
Артикулы

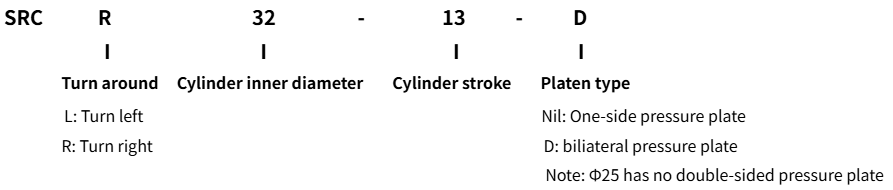

Формат: SRC{R/L}-{Ø}. Пример: SRCR-32.

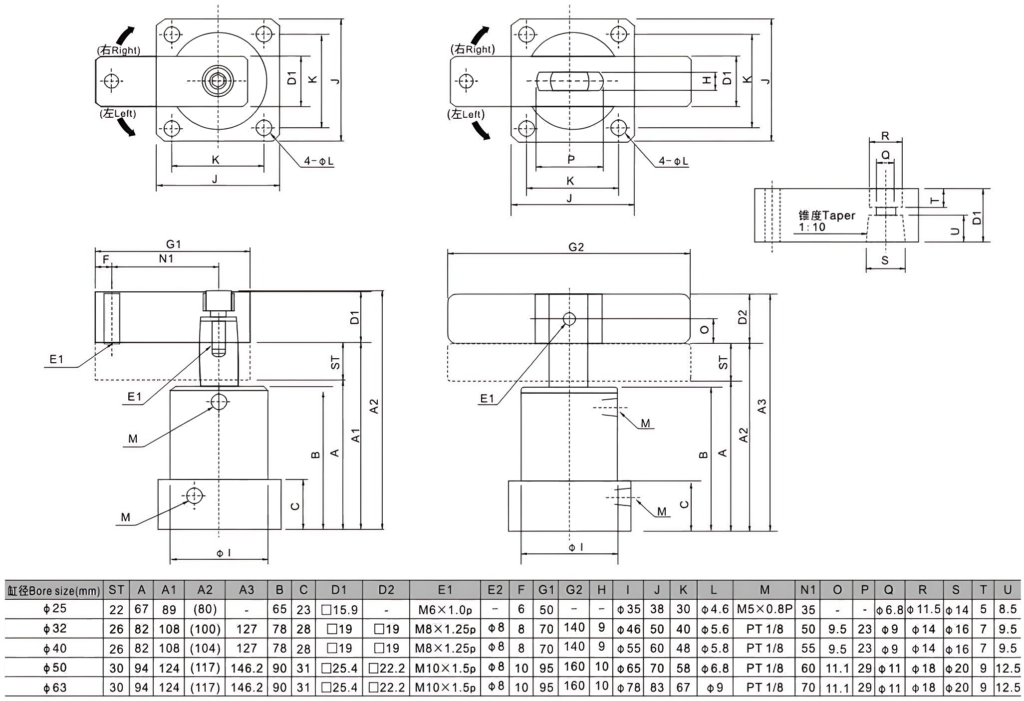

Какие типоразмеры и усилия у серии SRC
Ряд включает диаметры поршня 25, 32, 40, 50, 63 мм — всего 5 исполнений. Ход выбирается по исполнению. Рабочее давление серии — 0,15…0,95 МПа, температура −20…+60 °C. Осевое усилие подтверждено производителем только для Ø25 мм: при 6 бар — 295 Н на прямом ходе и 247 Н на обратном (данные waalpc.com). Для остальных типоразмеров усилие уточняйте в паспорте — простой пересчёт по площади поршня для SRC не публиковался производителем.
Как расшифровать артикул SRC?
Формат: CRB2BW-{типоразмер}
- SRC — серия
- Типоразмер: 10 / 15 / 20 / 30 / 40
Пример: CRB2BW-10
