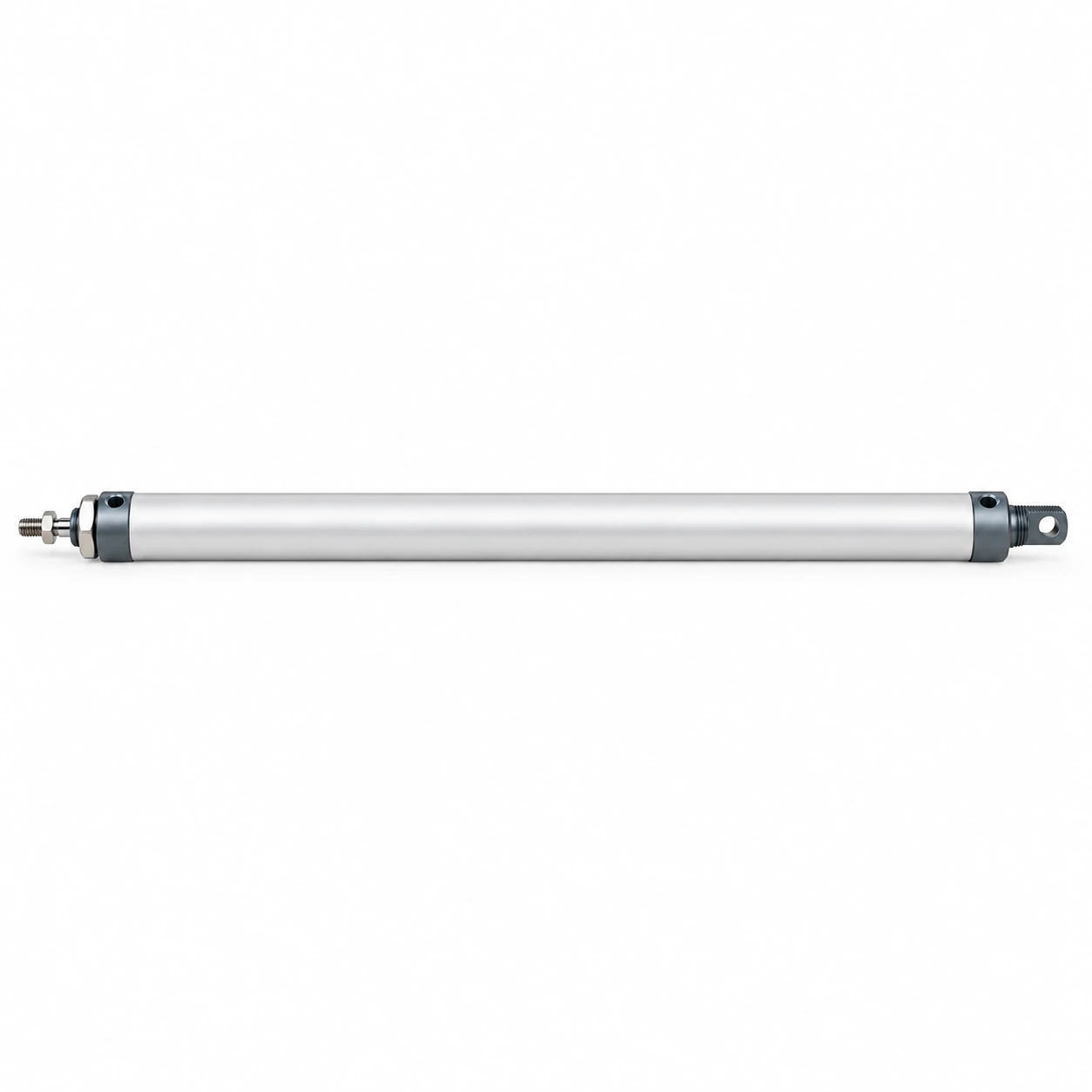

MAL-20-500-CA: Ø20 мм, ход 500 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MAL20X500, MAL20X500-CA, MAL20X500S; SNS MAL20X500-CA; STNC TGM-20X500, TGM-20X500-S.
| Диаметр поршня | 20 мм |
| Ход | 500 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,157 л |
| Демпфирование | CA |
| Материал | Алюминиевый сплав |
| Рабочее давление | 0–0,8 МПа |
| Артикул | MAL-20-500-CA |
| Серия | MAL, 83 исполнений в карточке |
| Цена | 2 360 ₽; в серии цены от 920 до 8 120 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 12 из 83 |
| Совместимые бренды | AirTAC, SNS, STNC |
Обозначение MAL-20-500-CA состоит из 4 частей, разделённых дефисом. MAL — серия («круглые алюминиевые ISO 6432»). 20 — диаметр поршня в миллиметрах. 500 — ход в миллиметрах. CA — вид демпфирования. Соседние обозначения того же ряда: MAL-20-400-CA, MAL-20-350-CA, MAL-20-300-CA, MAL-20-250-CA, MAL-20-200-CA. В карточке серии MAL 83 исполнений с ценой от 920 до 8 120 ₽; MAL-20-500-CA по цене снизу — 49-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 500 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 289 см³, при 6 бар (изб.) это около 2,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 4 кода; SNS — 1 код; STNC — 2 кода. Всего 7 совместимых кодов у 3 брендов; ваш артикул MAL-20-500-CA — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MAL20X500, MAL20X500-CA, MAL20X500S, MAL20X500SCA |
| SNS | MAL20X500-CA |
| STNC | TGM-20X500, TGM-20X500-S |
Семейства: AirTAC MAL · SNS MAL · XCPC MAL · STNC MAL · все совместимые аналоги
MAL-20-500-CA — 2 360 ₽ за штуку; в серии MAL цены от 920 до 8 120 ₽, на складе 12 из 83 исполнений. Поставка 3–5 недель. Рядом по серии: MAL-20-400-CA — 2 150 ₽; MAL-20-350-CA — 2 020 ₽; MAL-20-300-CA — 1 740 ₽; MAL-20-250-CA — 1 670 ₽. Цена — по каталогу на 19.10.2026. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
MAL-20-400-CA: ход 400 мм вместо 500 мм, цена 2 150 ₽, дешевле на 210 ₽. MAL-20-350-CA: ход 350 мм вместо 500 мм, цена 2 020 ₽, дешевле на 340 ₽. MAL-20-300-CA: ход 300 мм вместо 500 мм, цена 1 740 ₽, дешевле на 620 ₽. MAL-20-250-CA: ход 250 мм вместо 500 мм, цена 1 670 ₽, дешевле на 690 ₽. Разброс цен среди этих соседей: от 1 670 до 2 150 ₽ при вашем 2 360 ₽.
Ближайшие 8 типоразмеров — MAL-20-400-CA, MAL-20-350-CA, MAL-20-300-CA, MAL-20-250-CA, MAL-20-200-CA; цены соседей от 1 540 до 2 150 ₽, ваш артикул — 2 360 ₽.
MAL-20-400-CA — 2 150 ₽MAL-20-350-CA — 2 020 ₽MAL-20-300-CA — 1 740 ₽MAL-20-250-CA — 1 670 ₽MAL-20-200-CA — 1 670 ₽MAL-20-175-CA — 1 670 ₽MAL-20-150-CA — 1 670 ₽MAL-20-125-CA — 1 540 ₽
Тот же Ø, другой ход: MAL-20-100-CAMAL-20-80-CAMAL-20-75-CAMAL-20-50-CA
Тот же ход, другой Ø: MAL-25-500-CAMAL-32-500-CAMAL-40-500-CA
Категория: Пневмоцилиндры MAL (ISO 6432-совместимые)Статья: Мини-цилиндры MBL с алюминиевой гильзой: расшифровка кода AirTAC и совместимый аналогСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда MAL: MAL-16-250-CAMAL-16-300-CAMAL-20-25-CAMAL-25-25-CAMAL-25-50-CAMAL-25-75-CA
Совместимый аналог серии MAL подобран к кодам марок: AirTAC — 164 кода; XCPC — 114 кодов; STNC — 112 кодов; SNS — 72 кода — в числе только обозначения, проверенные по каталогу марки. В карточке серии 83 исполнений с ценой в каталоге, от 920 до 8 120 ₽; на складе в Москве — 12. MAL-20-500-CA — 2 360 ₽. Пришлите код вашей марки — сверим исполнение и ответим с ценой.
На странице аналогов: размер MAL-20-500
Все исполнения: Пневмоцилиндр круглый MAL — алюминиевый корпус, Ø16–50 мм (Ø16–25 — по ISO 6432) →
