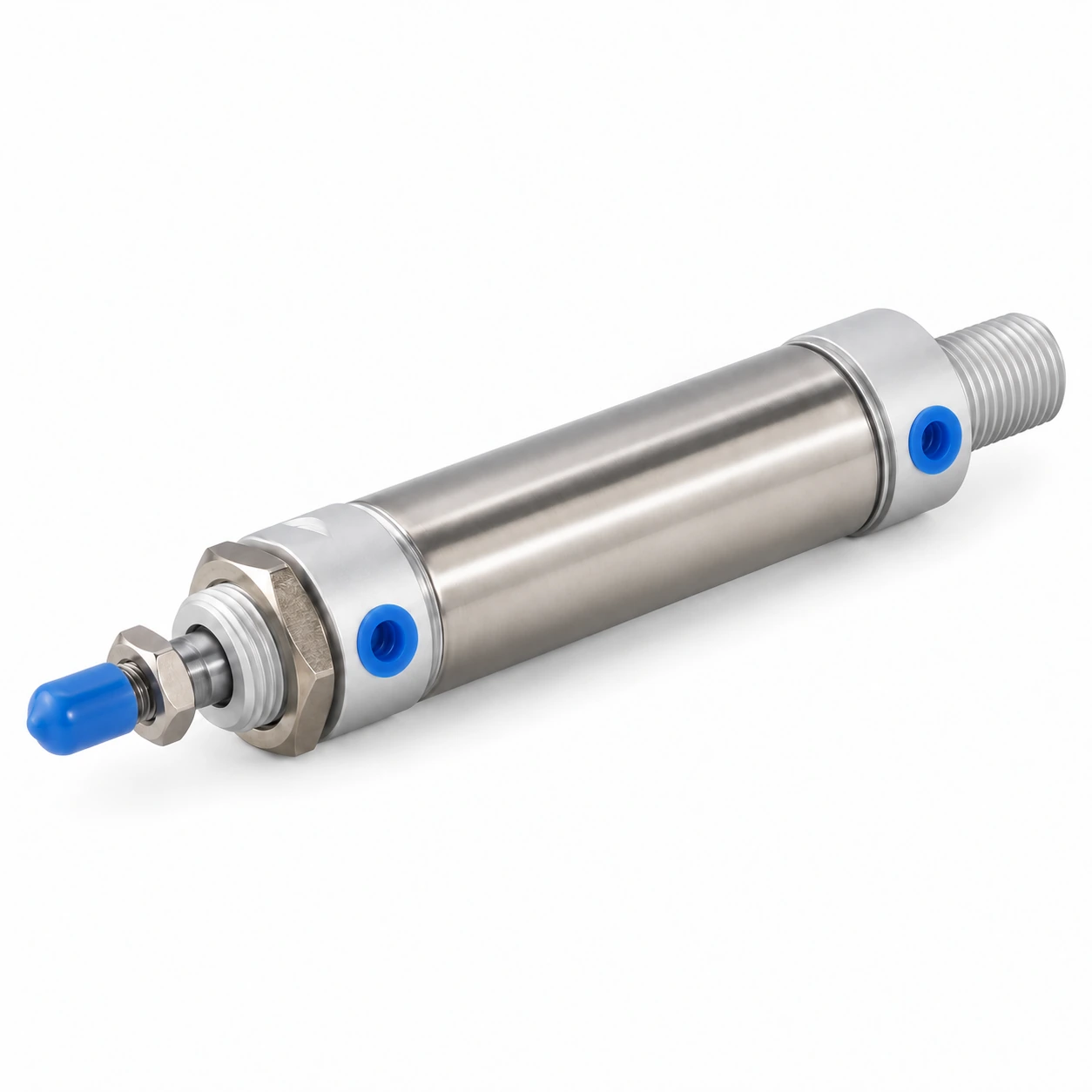

MA-20-450: Ø20 мм, ход 450 мм, теоретически 188 Н при 6 бар. Совместимый аналог: AirTAC MA20X450, MA20X450CA, MA20X450CM; SNS MA20X450, MA20X450S; STNC TGA-CM-20X450, TGA-U-20X450, TGA20X450.
| Диаметр поршня | 20 мм |
| Ход | 450 мм |
| Площадь поршня | 3,1 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 188 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,141 л |
| Материал | Нержавеющая сталь (гильза) |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | MA-20-450 |
| Серия | MA, 75 исполнений в карточке |
| Цена | 2 340 ₽; в серии цены от 940 до 4 850 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 75 |
| Совместимые бренды | AirTAC, SNS, STNC |
Обозначение MA-20-450 состоит из 3 частей, разделённых дефисом. MA — серия («пневмоцилиндр мини MA — Ø16–40 мм, ход 25–500 мм»). 20 — диаметр поршня в миллиметрах. 450 — ход в миллиметрах. Соседние обозначения того же ряда: MA-20-400, MA-20-500, MA-20-350, MA-20-300, MA-20-250. В карточке серии MA 75 исполнений с ценой от 940 до 4 850 ₽; MA-20-450 по цене снизу — 47-й.
Ø20 мм, F = P·π·D²/4: 4 бар — 126 Н; 5 бар — 157 Н; 6 бар — 188 Н; 7 бар — 220 Н. Площадь поршня 3,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø20 мм, ход 450 мм, шток Ø8 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 260 см³, при 6 бар (изб.) это около 1,8 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 8 кодов; SNS — 2 кода; STNC — 3 кода. Всего 13 совместимых кодов у 3 брендов; ваш артикул MA-20-450 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MA20X450, MA20X450CA, MA20X450CM, MA20X450S, MA20X450SCA, MA20X450SCM, MA20X450SU, MA20X450U |
| SNS | MA20X450, MA20X450S |
| STNC | TGA-CM-20X450, TGA-U-20X450, TGA20X450 |
Семейства: Camozzi MA · AirTAC MA · SNS MA · XCPC MA · все совместимые аналоги
MA-20-450 — 2 340 ₽ за штуку; в серии MA цены от 940 до 4 850 ₽, на складе 0 из 75 исполнений. Поставка 3–5 недель. Рядом по серии: MA-20-400 — 2 230 ₽; MA-20-500 — 2 460 ₽; MA-20-350 — 2 110 ₽; MA-20-300 — 2 000 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
MA-20-400: ход 400 мм вместо 450 мм, цена 2 230 ₽, дешевле на 110 ₽. MA-20-500: ход 500 мм вместо 450 мм, цена 2 460 ₽, дороже на 120 ₽. MA-20-350: ход 350 мм вместо 450 мм, цена 2 110 ₽, дешевле на 230 ₽. MA-20-300: ход 300 мм вместо 450 мм, цена 2 000 ₽, дешевле на 340 ₽. Разброс цен среди этих соседей: от 2 000 до 2 460 ₽ при вашем 2 340 ₽.
Ближайшие 8 типоразмеров — MA-20-400, MA-20-500, MA-20-350, MA-20-300, MA-20-250; цены соседей от 1 560 до 2 460 ₽, ваш артикул — 2 340 ₽.
MA-20-400 — 2 230 ₽MA-20-500 — 2 460 ₽MA-20-350 — 2 110 ₽MA-20-300 — 2 000 ₽MA-20-250 — 1 870 ₽MA-20-225 — 1 810 ₽MA-20-200 — 1 620 ₽MA-20-175 — 1 560 ₽
Тот же Ø, другой ход: MA-20-150MA-20-125MA-20-100MA-20-75
Тот же ход, другой Ø: MA-16-450MA-25-450MA-32-450MA-40-450
