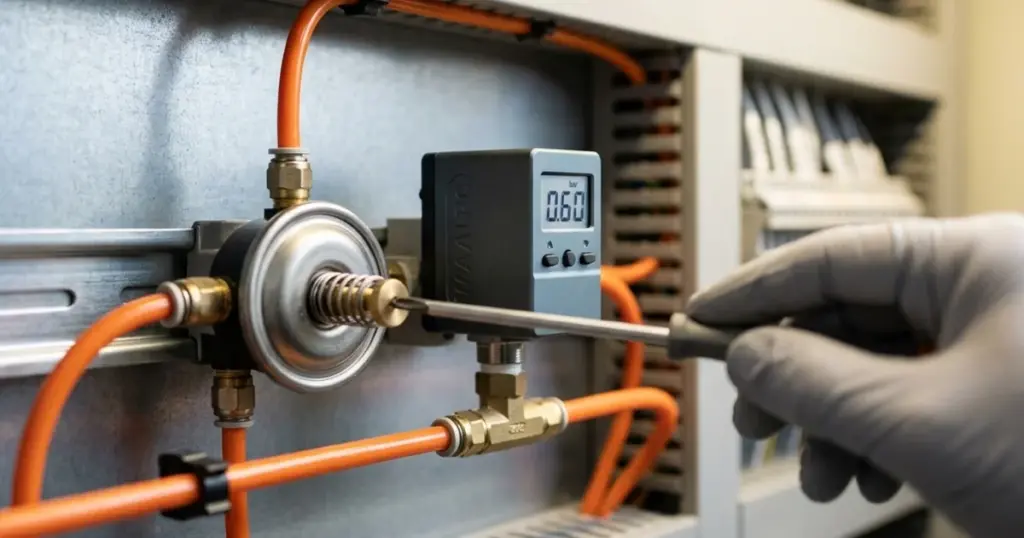

Реле и датчики давления воздуха: типы, подбор, замена SMC

Реле давления воздуха выбирают по четырём параметрам: диапазон давления, гистерезис (разница между срабатыванием и возвратом), тип выхода (сухой контакт NO/NC, дискретный NPN/PNP или аналоговый 4-20 мА / 0-10 В) и присоединительная резьба. Первым делом решается более общий вопрос — нужно механическое реле давления (прессостат) на одну уставку или электронный датчик давления с индикацией и настраиваемыми порогами. Правило подбора диапазона простое: верхний предел берут так, чтобы рабочее давление не превышало 70% шкалы — в этой зоне погрешность прибора минимальна. Реле и датчики давления не входят в складскую программу WAALPC: их мы подбираем как совместимый аналог SMC ISE (избыточное давление) и ZSE (вакуум) под конкретное ТЗ и поставляем по списку. Сопутствующие приборы автоматики — датчики положения цилиндров и регуляторы давления в блоках подготовки — есть со склада.

Реле давления или датчик: в чём разница

Оба прибора измеряют давление воздуха, но делают с этим сигналом разное. Реле давления (прессостат) — это, по сути, механическое пороговое устройство: мембрана или поршень давит на пружину, при достижении уставки перекидывается контакт. На выходе — «сухой» контакт: разомкнулся или замкнулся. Настройка одна, максимум две (уставка и гистерезис), крутится винтом. Классический пример — прессостат управления компрессором формата SMC IS10 или Festo PEV.

Электронный датчик давления измеряет давление тензомостом или пьезорезистивным чувствительным элементом и выдаёт результат в электронной форме: цифру на дисплее, дискретный сигнал при переходе порога и/или непрерывный аналоговый сигнал, пропорциональный давлению. У него настраиваемые пороги, программируемый гистерезис, часто два независимых выхода. Это формат SMC серии ISE (для избыточного давления) и ZSE (для вакуума), Festo SDE/SPAB.

Есть и промежуточное решение — реле давления с электронным выходом без дисплея: чувствительный элемент электронный, а на выходе один-два транзисторных ключа с заводскими или подстраиваемыми порогами. Такой прибор дешевле полнофункционального датчика с индикацией, но уже не механический прессостат. В формате SMC это младшие модели линейки ISE. При замене импортного прибора важно сразу определить, к какому из трёх типов он относится, — иначе аналог придёт с другой логикой работы.

Как выбрать диапазон датчика давления

Ошибка №1 при подборе — взять датчик «впритык» к рабочему давлению. Погрешность прибора нормируется в процентах от полной шкалы (например ±0,5% FS), поэтому у самого верха диапазона и особенно за его пределом точность падает, а пиковые всплески давления быстро выводят прибор из строя. Верхний предел выбирают с запасом.

Проверим на типовой пневмосети. Рабочее давление после регулятора — 6 бар, кратковременные пики при срабатывании крупного распределителя — до 7 бар. Подставляем: p_верх ≥ 7 / 0,7 = 10 бар. Из стандартного ряда датчиков избыточного давления (0–1 МПа) как раз берётся прибор на 10 бар — это диапазон, в котором работает большинство моделей SMC ISE30A и ISE40A. Рабочая точка 6 бар ложится на 60% шкалы — в самую точную зону, а полуторакратный запас над пиком защищает элемент. Если бы взяли датчик 0–6 бар «по номиналу», пик 7 бар выходил бы за шкалу, и прибор быстро деградировал бы. Перевести уставки между бар, МПа и psi при работе с импортным прибором удобно в конвертере единиц давления.

Для вакуумных задач логика зеркальная: там измеряют разрежение, диапазон отрицательный (0…−100 кПа), и подбирают прибор вакуумного ряда — формат SMC ZSE. Перепутать ISE (избыточное) и ZSE (вакуум) при замене нельзя: это приборы под физически разное давление.

Тип выхода: контакт, транзистор или аналог

Выход — то, чем прибор «разговаривает» с автоматикой, и главный источник ошибок при замене. Три семейства выходов не взаимозаменяемы и подключаются по разным схемам.

Практическое правило. Если задача — «включить компрессор на 5 бар, выключить на 6», нужен релейный выход (сухой контакт): он сам коммутирует пускатель без ПЛК. Если давление идёт сигналом в контроллер как факт «есть/нет порога» — берут дискретный выход и обязательно сверяют NPN или PNP со схемой входа ПЛК: перепутанный тип либо не сработает, либо повредит вход. Различие NPN и PNP подробно разобрано в статье «NPN или PNP: чем отличаются датчики». Если же контроллеру нужно видеть само значение давления и строить тренды — только аналоговый выход, и здесь 4-20 мА предпочтительнее 0-10 В на длинных линиях, потому что токовая петля не боится падения напряжения в проводах.

Гистерезис и уставка: почему прибор «дребезжит»

Гистерезис (мёртвая зона, дифференциал) — это разница между давлением срабатывания и давлением возврата. Он нужен, чтобы прибор не «дребезжал» на границе уставки, когда давление слегка колеблется около порога. Формула тривиальна, но забывают о ней часто:

Пример из практики — управление компрессором ресивера. Верхняя уставка (отключение) — 6 бар, заданный гистерезис — 1 бар. Тогда p_возв = 6 − 1 = 5 бар: компрессор выключится на 6 бар, включится снова на 5 бар. Если гистерезис задать слишком малым (0,1–0,2 бар), компрессор будет щёлкать пускателем десятки раз в минуту у самой уставки — двигатель перегреется, контакты пускателя выгорят. Если слишком большим — давление в сети будет гулять в широких пределах. Для компрессорного цикла нормальный дифференциал — 1–1,5 бар; для точного технологического контроля берут электронный датчик, где гистерезис задаётся программно с шагом до сотых бара. Чтобы уставки и гистерезис не «съедала» просадка давления по трассе, полезно заранее оценить потери в магистрали калькулятором потерь давления.

Присоединение, среда и монтаж

Приборы давления присоединяются стандартной трубной резьбой, и при замене импортного её нужно сверить точно.

• Резьба. Типовые размеры для пневматики — G1/8, G1/4, R1/8, R1/4, NPT1/8 (реже M5 на миниатюрных). Цилиндрическая G и коническая R/NPT не взаимозаменяемы без переходника — разбор в статье «Резьба BSP: G или R, таблица размеров в мм».
• Среда. Стандартные приборы рассчитаны на чистый сухой сжатый воздух и нейтральные газы. Для агрессивных сред или загрязнённого воздуха нужен прибор с соответствующим материалом мембраны — это отдельная строка ТЗ.
• Питание. Электронному датчику нужно питание, чаще всего 12–24 В DC. Механический прессостат питания не требует — он только коммутирует свой контакт.
• Ориентация и вибрация. Прибор ставят так, чтобы в измерительную камеру не собирался конденсат, и по возможности отвязывают от вибрации оборудования — вибрация ускоряет усталость мембраны и провоцирует ложные срабатывания.
• Защита от гидроударов. При резких скачках давления перед прибором ставят демпфер (дроссель) — он сглаживает фронт и продлевает ресурс чувствительного элемента.

Замена SMC ISE и ZSE: как подбираем аналог

Здесь нужна честность, которую в CORNETA держим правилом. Реле давления и электронные датчики давления не входят в складскую программу WAALPC — это не наша основная номенклатура, и придумывать несуществующие артикулы «аналога» мы не будем. Такие приборы мы подбираем индивидуально: вы присылаете список импортных позиций, мы находим совместимый по параметрам аналог и везём его с отгрузкой от 2 недель. Чтобы подбор был точным, по каждому прибору нужны пять данных.

Без этих пяти пунктов «подбор реле давления» превращается в гадание. Скажем, у SMC ISE30A-01-N-M — из артикула читается формат (ISE — избыточное давление), присоединение (01 = R1/8), тип выхода (N = NPN) и разъём. Аналог обязан совпасть по всем четырём, иначе прибор либо не встанет по резьбе, либо не подружится с входом контроллера. Мы разбираем импортный артикул по параметрам и подбираем совместимый прибор — это часть общей матрицы замены SMC, где по большинству пневмокомпонентов аналог есть со склада, а специфические КИПиА-приборы идут отдельной поставкой.

Типичные ошибки при выборе реле давления

Взяли диапазон впритык. Датчик 0–6 бар на сеть 6 бар с пиками 7 бар работает за пределом шкалы: точность падает, элемент быстро деградирует. Верхний предел берут с запасом по правилу 70% шкалы.

Перепутали избыточное давление и вакуум. Прибор формата ISE не измеряет разрежение, ZSE — избыточное давление. При замене вакуумного реле на «обычный» датчик давления схема просто не заработает.

Не сверили тип выхода. Поставили PNP-датчик на вход ПЛК, рассчитанный под NPN (или наоборот) — сигнал не проходит. А релейный прессостат вместо аналогового датчика вообще не даёт контроллеру значение давления, только факт порога.

Задали слишком малый гистерезис. Компрессор или клапан начинает «дребезжать» у самой уставки — десятки срабатываний в минуту, перегрев и износ. Для компрессорного цикла дифференциал 1–1,5 бар.

Спутали резьбу G и R. Цилиндрическая G и коническая R/NPT не садятся друг в друга герметично без переходника. При замене резьбу присоединения сверяют по таблице, а не «на глаз».

Часто задаваемые вопросы

Как выбрать реле давления воздуха

По четырём параметрам. Первый — диапазон: верхний предел берут так, чтобы рабочее давление с пиками не превышало 70% шкалы (для сети 6–7 бар это прибор на 10 бар). Второй — гистерезис: разница между срабатыванием и возвратом, для компрессорного цикла 1–1,5 бар. Третий — тип выхода: сухой контакт NO/NC для прямого управления пускателем, дискретный NPN/PNP или аналог 4-20 мА для ПЛК. Четвёртый — присоединительная резьба (G1/8, G1/4, R1/8). И до всего этого решают, нужен механический прессостат на одну уставку или электронный датчик с индикацией и настраиваемыми порогами.

Чем реле давления отличается от датчика давления

Реле давления (прессостат) — механическое пороговое устройство: на уставке перекидывается сухой контакт, настройка одна, питание не нужно. Датчик давления — электронный прибор: измеряет давление чувствительным элементом, показывает значение на дисплее, выдаёт дискретный сигнал на порогах и/или непрерывный аналоговый сигнал 4-20 мА, имеет программируемые пороги и гистерезис, но требует питания 12–24 В. Прессостат берут под простую задачу «включить/выключить», датчик — где нужны индикация, два порога или значение давления в контроллер.

Как рассчитать диапазон датчика давления

Верхний предел выбирают по формуле p_верх ≥ p_раб.макс / 0,7, где p_раб.макс — максимальное рабочее давление с учётом пиков. Так рабочая точка попадает в зону до 70% шкалы, где погрешность (нормируется в процентах от полной шкалы) минимальна, и остаётся запас на всплески давления. Для сети 6 бар с пиками 7 бар получается 7 / 0,7 = 10 бар — берут стандартный прибор на 10 бар (0–1 МПа).

Что такое гистерезис реле давления

Это разница между давлением срабатывания и давлением возврата контакта: p_возв = p_сраб − Δp. Гистерезис не даёт прибору «дребезжать» на границе уставки при колебаниях давления. Пример: уставка отключения компрессора 6 бар, гистерезис 1 бар — включение произойдёт на 5 бар. Слишком малый гистерезис вызывает частые срабатывания и перегрев, слишком большой — широкий разброс давления в сети.

Чем отличается выход 4-20 мА от NPN/PNP у датчика давления

NPN и PNP — дискретные выходы: транзисторный ключ переключается при переходе через порог и даёт контроллеру факт «давление выше/ниже уставки». Разница лишь в том, на какую шину (минус или плюс) коммутируется ключ, и она должна совпасть со схемой входа ПЛК. Выход 4-20 мА — аналоговый: ток непрерывно пропорционален давлению во всём диапазоне, контроллер видит само значение и может строить тренды и регулировать. На длинных линиях токовая петля 4-20 мА устойчивее к помехам и падению напряжения, чем сигнал 0-10 В.

Можно ли подобрать аналог SMC ISE или ZSE

Да, но эти приборы не входят в складскую программу WAALPC — мы подбираем их по вашему списку и поставляем с отгрузкой от 2 недель. Для точного подбора нужны пять данных по каждой позиции: тип и знак давления (избыточное ISE или вакуум ZSE), механическое реле или электронный датчик, тип выхода (NO/NC, NPN/PNP, 4-20 мА), присоединение и питание, класс точности с уставками. По этим параметрам находим совместимый прибор, а не «похожий по картинке».
