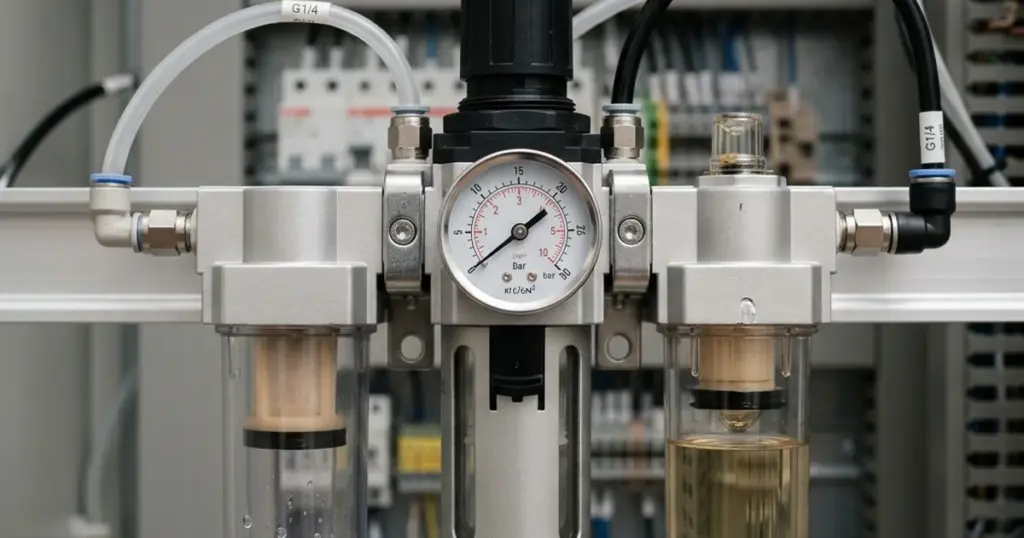

AFC2000 и BR2000: подбор аналога блока подготовки воздуха

AFC2000 и BR2000: подбор аналога блока подготовки воздуха

Краткий ответ: AFC2000, BR2000 и AR2000 — это артикулы блоков подготовки воздуха в системе обозначений AirTAC. AFC2000 — полный блок ФРЛ (фильтр + регулятор + лубрикатор в сборе), BR2000 — регулятор давления B-серии, AR2000 — регулятор давления A-серии. Число 2000 у всех троих — это типоразмер с присоединительной резьбой G1/4.

Вступление полностью

Для всех трёх есть совместимый аналог WAALPC того же типоразмера и резьбы (габарит и крепление сверяйте по чертежу): AFC2000 → блок подготовки WAALPC AFC2000 (тот же фильтр + регулятор + лубрикатор, G1/4, 920 ₽), AR2000 (G1/4) → регулятор WAALPC AR2000-02 (G1/4); BR2000 (ряд B, G1/4, 1000 л/мин) → WAALPC BR2000-02, полный код сверим по шильдику. Хорошая новость: обозначения WAALPC совпадают с AirTAC — для AFC совместимый аналог — AFC, для AR — AR, для AF — AF, для лубрикатора AL — AL, поэтому по букве не промахнёшься. В каталоге подготовки воздуха CORNETA.TECH — серии AF, AR, ARM, AW, AFR, AFC, AL, AC под все функции блока.

Товары из статьи

WAALPC AFCWAALPC AFCФильтр-регулятор + лубрикаторот 920 ₽В наличии · AFC2000
WAALPC AFRWAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000
WAALPC AFWAALPC AFФильтр
Давление: 0,05–0,85 МПа
от 560 ₽Поставка 3–5 недель · AF2000-02
WAALPC ARWAALPC ARот 500 ₽Поставка 3–5 недель · AR2000-01
WAALPC ALWAALPC ALЛубрикатор
Давление: 0,05–0,85 МПа
от 630 ₽Поставка 3–5 недель · AL2000-01

Отдельно: AFC2000 часто сравнивают с AFR2000. Разница — один узел: AFC2000 включает фильтр + регулятор + лубрикатор (3 в 1), AFR2000 — только фильтр + регулятор (2 в 1), без маслораспылителя. В каталоге WAALPC этой логике соответствуют AFC (три функции) и AFR (две функции) того же типоразмера G1/4.

Содержание статьи (11 разделов)
  1. Как расшифровать AFC2000, BR2000 и AR2000?
  2. Как читается типоразмер 2000, 3000, 4000?
  3. Какой совместимый аналог у AirTAC AFC2000 — WAALPC AFC2000?
  4. Как выглядит таблица соответствия AirTAC → WAALPC по функции и резьбе?
  5. Под какой расход брать типоразмер — расчёт на реальном узле?
  6. Нужен ли лубрикатор — AFC (полный ФРЛ) или AFR (2-в-1)?
  7. Какие серии WAALPC есть для подготовки воздуха?
  8. Как перейти с импорта Festo MS и SMC?
  9. Как подобрать аналог блока подготовки по шагам?
  10. Какие вопросы чаще всего задают про AFC2000/BR2000/AR2000?
  11. Какие материалы пригодятся ещё?

Как расшифровать AFC2000, BR2000 и AR2000?

Артикул блока подготовки воздуха AirTAC читается по двум частям: буквенный префикс — это функция узла (что он делает), а число — типоразмер, задающий присоединительную резьбу и пропускную способность корпуса. Разберём три самых частых запроса по буквам.

AFC 2000
AFCполный блок ФРЛ: фильтр + регулятор + лубрикатор в сборе (F.R.L.-комбинация)
2000типоразмер, присоединение G1/4
Аналог WAALPC → AFC (тот же блок FRL)
BR 2000
BB-серия (корпус крупнее, чем у A-серии; номинальный расход 1000 л/мин)
Rрегулятор давления (Regulator)
2000типоразмер, присоединение G1/4
Аналог WAALPC → BR2000-02 (ряд B)
AR 2000
AA-серия (базовая модульная линейка)
Rрегулятор давления (Regulator)
2000типоразмер, присоединение G1/4
Аналог WAALPC → AR / ARM

Логика буквы прямая: F — фильтр (Filter), R — регулятор (Regulator), L — лубрикатор (Lubricator, маслораспылитель). Из них складываются составные обозначения: AFR — фильтр-регулятор «2-в-1», AFC — вся тройка в одном блоке. Отдельная буква серии впереди (A или B) говорит только о конструктиве корпуса и способе монтажа, а не о функции: BR2000 и AR2000 — оба регуляторы давления на G1/4, различаются корпусом и пропускной способностью: по каталогу WAALPC номинальный расход при 0,7 МПа у AR2000-02 — 550 л/мин, у BR2000 — 1000 л/мин. Для подбора аналога важна именно функция и типоразмер, а не буква серии.

Как читается типоразмер 2000, 3000, 4000?

Число в артикуле AirTAC — это не диаметр и не давление, а типоразмер корпуса, к которому жёстко привязана присоединительная резьба. Запомнив ряд один раз, вы читаете любой артикул подготовки воздуха с ходу.

листайте таблицу вбок →

ТипоразмерПрисоединительная резьбаОриентир по расходуПример артикула
1500G1/8≈650 л/мин (AFR1500, 0,7 МПа), ряд AAFC1500, AFR1500, AR1500
2000G1/4≈750 л/мин (AFR2000), ≈1000 (BFR2000), типовая станцияAFC2000, BFC2000, BR2000, AR2000
3000G3/8≈1500 л/мин (BFR3000), крупный узелBFC3000, BR3000, BFR3000
4000G1/2≈3000 л/мин (BFR4000), магистральный ввод участкаBFC4000, BR4000, BFR4000

Отсюда сразу понятно, почему «2000» встречается в запросах чаще всего: это самый ходовой типоразмер для типовой станции автоматики с портом G1/4 — под него собирается большинство шкафов и модулей. Резьба у совместимого аналога WAALPC того же типоразмера совпадает: на место блока на G1/4 ставится совместимый аналог на G1/4 без переходников; габарит и крепление сверяют по чертежу.

Какой совместимый аналог у AirTAC AFC2000 — WAALPC AFC2000?

Здесь у AFC2000 всё удобно: номенклатура WAALPC построена по системе размерностей формата SMC, но обозначения функций совпадают с AirTAC. Полный блок подготовки воздуха с фильтром, регулятором и лубрикатором у AirTAC называется AFC — и у WAALPC он тоже AFC:

AirTAC AFC2000
Блок FRL
Ф + Р + Л
Фильтр + регулятор + лубрикатор в сборе на планке
WAALPC AFC2000
Тот же блок FRL
Ф + Р + Л
Тот же состав, G1/4, 920 ₽ — габарит и крепление сверяйте по чертежу
Обозначение AFC совпадает: по артикулу AirTAC AFC2000 берётся WAALPC AFC2000 — тот же блок фильтр + регулятор + лубрикатор на G1/4. Путают обычно только лубрикатор: отдельный маслораспылитель — это серия AL (аналог AirTAC AL), а не буква «L» внутри AFC.

У AirTAC AFC — комбинация (в листе производителя «F.R.L Combination»): собранная вместе тройка Ф+Р+Л. WAALPC сохраняет эту логику: AFC — тот же блок фильтр + регулятор + лубрикатор, AC — блок в более крупном корпусе, а отдельный лубрикатор вынесен в серию AL. Настоящая осторожность нужна с другими брендами, где буквы «плывут»: у Norgren индекс B64 — это фильтр-регулятор «2-в-1», а вовсе не лубрикатор. Поэтому общее правило одно: подбирать блок подготовки воздуха нужно по функции, а не по одной букве. Ниже — полная таблица соответствия, где функция сведена с обозначениями обоих брендов.

Как выглядит таблица соответствия AirTAC → WAALPC по функции и резьбе?

Здесь собрано всё, что нужно для подбора: слева — что стоит в схеме сейчас (обозначение AirTAC), в центре — какой это узел по функции, справа — совместимый аналог WAALPC. Типоразмер и резьба у аналога сохраняются: для «2000» совместимый аналог — блок WAALPC с портом G1/4.

AirTACЧто это по функцииСовместимый аналог WAALPC
AFC2000 / BC2000Блок подготовки ФРЛ (фильтр + регулятор + лубрикатор в сборе)AFC, AC
AFR2000 / BFR2000Фильтр-регулятор «2-в-1»AW, AFR
AR2000 / BR2000Регулятор давленияAR2000 → AR, ARM; BR2000 → BR
AF2000 / BF2000Фильтр влагоотделительAF
AL2000 / BL2000Лубрикатор (маслораспылитель)AL

Обозначения читаются напрямую: AirTAC AFC (блок ФРЛ) → совместимый аналог WAALPC AFC, AirTAC AL (лубрикатор) — WAALPC AL, регулятор в регулятор, фильтр в фильтр. Буквы совпадают, поэтому по функции не ошибёшься. Проверить конкретный артикул оригинала и получить совместимый узел с ценой удобно через поиск аналога по артикулу — он подбирает WAALPC по типоразмеру и резьбе.

Под какой расход брать типоразмер — расчёт на реальном узле?

Второй по частоте вопрос после расшифровки — какой типоразмер брать: 2000, 3000 или 4000. Типичная ошибка — ставить корпус «с запасом побольше», переплачивая и теряя место в шкафу. Правильный путь — посчитать пиковый расход воздуха потребителей и выбрать резьбу под него. Расход цилиндра за цикл считают через вытесняемый объём, приведённый к нормальным условиям:

Расход узла → выбор типоразмера
Q = Vцил · n,   Vцил = (π·D²/4)·S·2·(p+1,013)/1,013·10⁻⁶
Q
требуемый расход через блок подготовки, нл/мин
Vцил
расход цилиндра за полный цикл (туда-обратно), нл
D
диаметр поршня, мм
S
ход, мм
n
число циклов в минуту, суммарно по всем потребителям
p
избыточное рабочее давление, бар

Множитель 2 учитывает оба хода — прямой и обратный. Коэффициент (p+1,013)/1,013 приводит сжатый воздух к нормальному давлению — считаем в нормальных литрах, как принято для пропускной способности пневмоаппаратуры. Множитель 10⁻⁶ переводит кубические миллиметры в литры.

Расчёт на реальной станции. Возьмём узел из четырёх профильных цилиндров WAALPC DSBC-32-25-P (Ø32, ход 25 мм) при рабочем давлении 6 бар (0,6 МПа), каждый делает 30 циклов в минуту:

  • Площадь поршня: π·32²/4 ≈ 804 мм².
  • Расход одного цилиндра за цикл: Vцил = 804 · 25 · 2 · (6+1,013)/1,013 · 10⁻⁶ = 804 · 25 · 2 · 6,923 · 10⁻⁶ ≈ 0,278 нл/цикл.
  • Расход одного цилиндра в минуту: 0,278 · 30 ≈ 8,4 нл/мин.
  • Суммарно по четырём цилиндрам: Q = 8,4 · 4 ≈ 33 нл/мин.

Вывод по числу: узлу нужно около 33 нл/мин. Младший ходовой типоразмер 2000 с резьбой G1/4 пропускает кратно больше — запас огромный, узкое место точно не в подготовке воздуха. Брать 3000 (G3/8) здесь незачем: он оправдан, когда суммарный расход подходит к сотням нл/мин. То есть под запрос «AFC2000» типоразмер выбран верно — под типовую станцию с портом G1/4. Проверить расход всей магистрали удобно в калькуляторе расхода воздуха, а готовые серии представлены в каталоге комбинаций блоков подготовки воздуха.

Нужен ли лубрикатор — AFC (полный ФРЛ) или AFR (2-в-1)?

Раз AirTAC AFC2000 — это полный блок с лубрикатором, стоит проверить: а нужна ли линейная смазка в вашей схеме вообще. Тридцать лет назад она была обязательной, но сегодня подавляющее большинство пневмокомпонентов — включая большинство серий WAALPC (уточняйте по паспорту серии) — выпускается с заводской смазкой «на весь срок службы»: уплотнения набиты долговечной консистентной смазкой и в линейном масле не нуждаются.

Лубрикатор можно не ставить, если

  1. ✓
    Цилиндры и распределители со смазкой «на весь срок службы»

    Современные серии (профильные, компактные, мини, распределители 4V) поставляются набитыми смазкой и в линейном масле не нуждаются. Это стандарт для нового оборудования.

  2. ✓
    Пищевое, фармацевтическое, электронное производство

    Масляный туман в воздухе — прямое загрязнение продукта. Лубрикатор противопоказан, воздух наоборот доочищают до высоких классов по ISO 8573.

  3. !
    Лубрикатор нужен только под инструмент и пневмомоторы

    Гайковёрты, шлифмашины, ротационные пневмодвигатели, тяжёлые ударные приводы и старое оборудование «под масло» — вот где смазка оправдана. Для них и берут полный блок с лубрикатором.

Практический вывод для подбора аналога: если AirTAC AFC2000 стоял «по привычке», а оборудование давно работает без смазки, полный блок можно заменить не на полный блок, а на фильтр-регулятор WAALPC (AFR или AW) — и получить более короткую, дешёвую и чистую сборку. Подробный разбор — в статье «Фильтр-регулятор: когда 2-в-1 вместо полного ФРЛ». Важная оговорка: смазку нельзя «попробовать и отменить» — как только через оборудование пошёл масляный аэрозоль, он вымывает заводскую смазку из уплотнений, и снять лубрикатор с уже работавшей на масле линии без риска износа не получится.

Какие серии WAALPC есть для подготовки воздуха?

В каталоге CORNETA.TECH группа подготовки воздуха собрана из нескольких базовых серий формата SMC (плюс прецизионные, многоступенчатые и нержавеющие исполнения). Каждая функция блока AirTAC закрыта своей серией WAALPC — этого хватает, чтобы собрать типовой список аналогов на 30–100 позиций.

листайте таблицу вбок →

СерияТипАналог AirTACSKU
AFCБлок подготовки ФРЛ (Ф+Р+Л), компактный корпусAFC2
ACБлок подготовки ФРЛ (Ф+Р+Л)AC / BC82
AFФильтр влагоотделитель (вкл. магистральные)AF / BF88
ARРегулятор давленияAR / BR60
ARMРегулятор давления, компактное исполнение—129
AWФильтр-регулятор «2-в-1»AFR24
ALЛубрикатор (маслораспылитель)AL / BL6

Ценовой ориентир: компактный блок подготовки WAALPC AFC2000 на G1/4 (полный состав фильтр + регулятор + лубрикатор) — 920 ₽, блок серии AC в более крупном корпусе — цена в карточке. Все серии выполнены в единой системе размерностей формата SMC, поэтому для блока AirTAC того же типоразмера совместимый аналог WAALPC подбирают по присоединительной резьбе, а габарит и крепление сверяют по чертежу. Актуальную цену по конкретному артикулу и полный ассортимент смотрите в каталоге блоков подготовки воздуха ФРЛ.

Как перейти с импорта Festo MS и SMC?

Если рядом с AirTAC в схеме стоят блоки других брендов, подбор идёт по той же логике — по функции, а не по букве. Импортные линейки построены так же модульно, и таблица соответствия расширяется:

листайте таблицу вбок →

Что подбираемAirTACFesto / SMCАналог WAALPC
Полный блок ФРЛAFC2000, BC2000Festo MS-набор (по расходу и полному коду), SMC ACAFC; AC — для SMC AC
Фильтр-регулятор 2-в-1AFR2000, BFR2000Festo MS-LFR, SMC AWAW, AFR
Только регуляторAR2000, BR2000Festo MS-LR, SMC ARAR, ARM; для BR2000 — BR
Только фильтрAF2000, BF2000Festo MS-LF, SMC AFAF
ЛубрикаторAL2000, BL2000Festo MS-LOE, SMC ALAL

Ключевой узел моста — фильтр-регулятор: у Festo это серия MS с индексом LFR, у SMC — серия AW, у AirTAC — AFR/BFR, у WAALPC — AW или AFR. Резьбы у них сопоставимы, но расход и габарит у разных рядов разные, поэтому Festo и SMC подбирают по расходу и полному коду, а не по одной букве. Часто в импортной схеме стоял полный блок «по привычке», хотя смазка не нужна, — тогда полный ФРЛ меняют на фильтр-регулятор и получают более короткую сборку.

Как подобрать аналог блока подготовки по шагам?

Порядок, который экономит время и не даёт купить не тот узел:

Пять шагов подбора

  1. 1
    Определить функцию по букве

    Прочитать префикс: F — фильтр, R — регулятор, L — лубрикатор, FR — фильтр-регулятор, FC/C — полный ФРЛ. Не ориентироваться на совпадение букв между брендами.

  2. 2
    Считать типоразмер и резьбу

    Число (1500–4000) задаёт резьбу (G1/8–G1/2). Аналог берут того же типоразмера — для «2000» на G1/4 совместимый аналог — блок WAALPC с портом G1/4.

  3. 3
    Проверить расход

    Сложить расход всех потребителей по формуле выше. Если он далёк от предела типоразмера — корпус выбран верно, увеличивать незачем.

  4. 4
    Решить вопрос лубрикатора

    Оборудование со смазкой «на весь срок службы» — вместо блока с лубрикатором (AFC/AC) берут фильтр-регулятор (AW/AFR). Инструмент и пневмомоторы — оставляют блок с лубрикатором.

  5. 5
    Сверить по таблице соответствия

    Свести обозначение оригинала с функцией и выбрать серию WAALPC. Буквы совпадают: AirTAC AFC → WAALPC AFC, AirTAC AL → WAALPC AL.

Если после расчёта расход подходит к пределу выбранного типоразмера, а укоротить магистраль нельзя — переходят на следующий корпус (2000 → 3000 → 4000). Клапан плавного пуска, если он нужен, ставят после блока подготовки, а не до него; отсечной кран — наоборот, до блока.

Какие вопросы чаще всего задают про AFC2000/BR2000/AR2000?

Что такое AFC2000

AFC2000 — это блок подготовки воздуха ФРЛ в системе обозначений AirTAC: фильтр, регулятор давления и лубрикатор, собранные вместе на общей монтажной планке. AFC — комбинация Ф+Р+Л (в листе «F.R.L Combination»), число 2000 — типоразмер с присоединительной резьбой G1/4. Совместимый аналог WAALPC — блок той же серии AFC2000 (тот же состав Ф+Р+Л, G1/4, 920 ₽): обозначения WAALPC зеркалят AirTAC, поэтому для AFC совместимый аналог — AFC. Отдельный лубрикатор в WAALPC — это серия AL (аналог AirTAC AL).

Чем отличается BR2000 от AR2000

Оба артикула — это регуляторы давления на присоединительную резьбу G1/4 (типоразмер 2000). Функция и присоединение у них одинаковые, но ряды разные: AR2000 — базовая A-серия (по каталогу WAALPC 550 л/мин при 0,7 МПа), BR2000 — B-серия с более крупным корпусом (1000 л/мин). Поэтому AR2000 подбирают на AR2000-02, а BR2000 — на BR2000-02 из ряда B; менять один на другой без проверки расхода и габарита нельзя. Полный код с шильдика сверим.

Какой аналог AFC2000 в WAALPC

Совместимый аналог AirTAC AFC2000 — это блок подготовки воздуха WAALPC AFC2000 того же типоразмера (фильтр + регулятор + лубрикатор, G1/4, 920 ₽). Обозначения совпадают: AirTAC AFC2000 → WAALPC AFC2000; отдельный лубрикатор AirTAC серии AL2000 подбирают по полному коду с портом. Для более крупного корпуса берут серию AC. Если линейная смазка не нужна, блок можно заменить на фильтр-регулятор AW или AFR — короче и дешевле.

Что означает число 2000 в артикуле блока подготовки воздуха

Число — это типоразмер корпуса, к которому привязана присоединительная резьба и пропускная способность. Ряд AirTAC: A-серия — 1500 (G1/8) и 2000 (G1/4); B-серия — 2000 (G1/4), 3000 (G3/8), 4000 (G1/2). Типоразмер 2000 (G1/4) самый ходовой — под типовую станцию автоматики. У совместимого аналога WAALPC того же типоразмера резьба совпадает, поэтому блок меняется без переходников.

Как выбрать типоразмер 2000, 3000 или 4000

По требуемому расходу воздуха. Сложите расход всех потребителей: для каждого цилиндра V = (π·D²/4)·S·2·(p+1,013)/1,013·10⁻⁶ нормальных литров за цикл, умножьте на число циклов в минуту. Типовой станции из нескольких цилиндров хватает типоразмера 2000 (G1/4) — это 750–1000 л/мин. Типоразмер 3000 (G3/8) берут под ≈1500 л/мин, 4000 (G1/2) — под магистральный ввод участка. Ставить корпус «с запасом» не нужно: это переплата и лишний габарит.

Совместим ли блок AirTAC с блоком WAALPC по монтажу

Да, если совпадает типоразмер и резьба. Серии подготовки воздуха WAALPC выполнены в единой системе размерностей формата SMC, а типоразмеры AirTAC (1500–4000) привязаны к резьбам G1/8–G1/2. Вместо блока на G1/4 ставится совместимый аналог WAALPC на G1/4 без переходников; габарит и монтажную планку сверяют по чертежу. Различие может быть в конструктиве кронштейнов и форме чаши, поэтому при замене сверяют присоединение, тонкость фильтрации и тип слива конденсата по артикулу.
