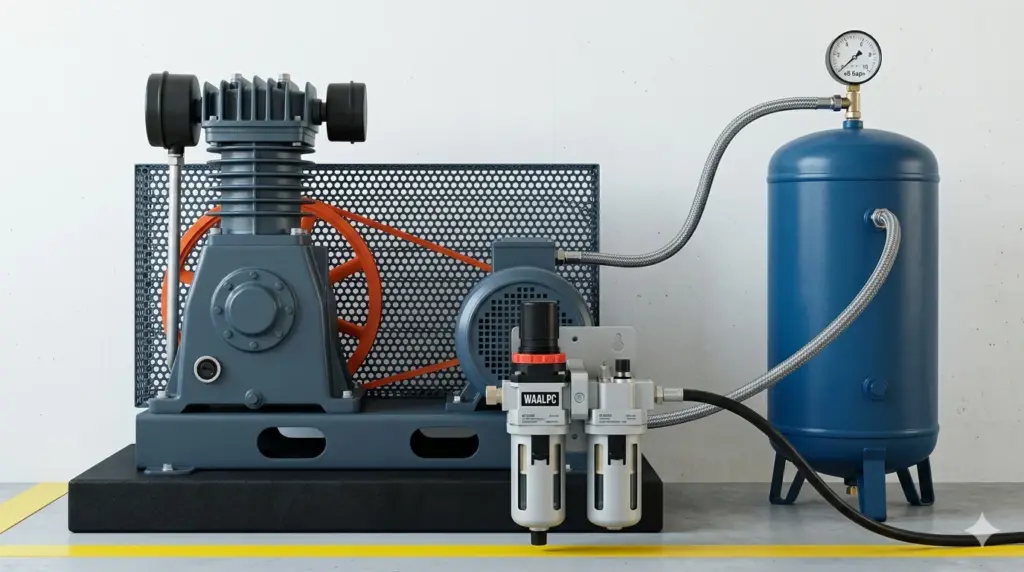

Компрессор для пневматики — поршневой, винтовой, безмасляный

Компрессор — источник сжатого воздуха для всей пневмосистемы. От его подбора зависит стабильность давления, расход электричества и срок службы пневмооборудования. Разберём 3 главных типа и пошаговый алгоритм подбора.

Товары из статьи

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC ARот 500 ₽Поставка 3–5 недель · AR2000-01

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

WAALPC SFот 100 ₽Поставка 3–5 недель · SF20

В корзину

WAALPC PFБыстроразъёмный штекер (ниппель)
Давление: −0,099…1,0 МПаот 30 ₽Поставка 3–5 недель · PF20

В корзину

Введите код вашего изделияНайти

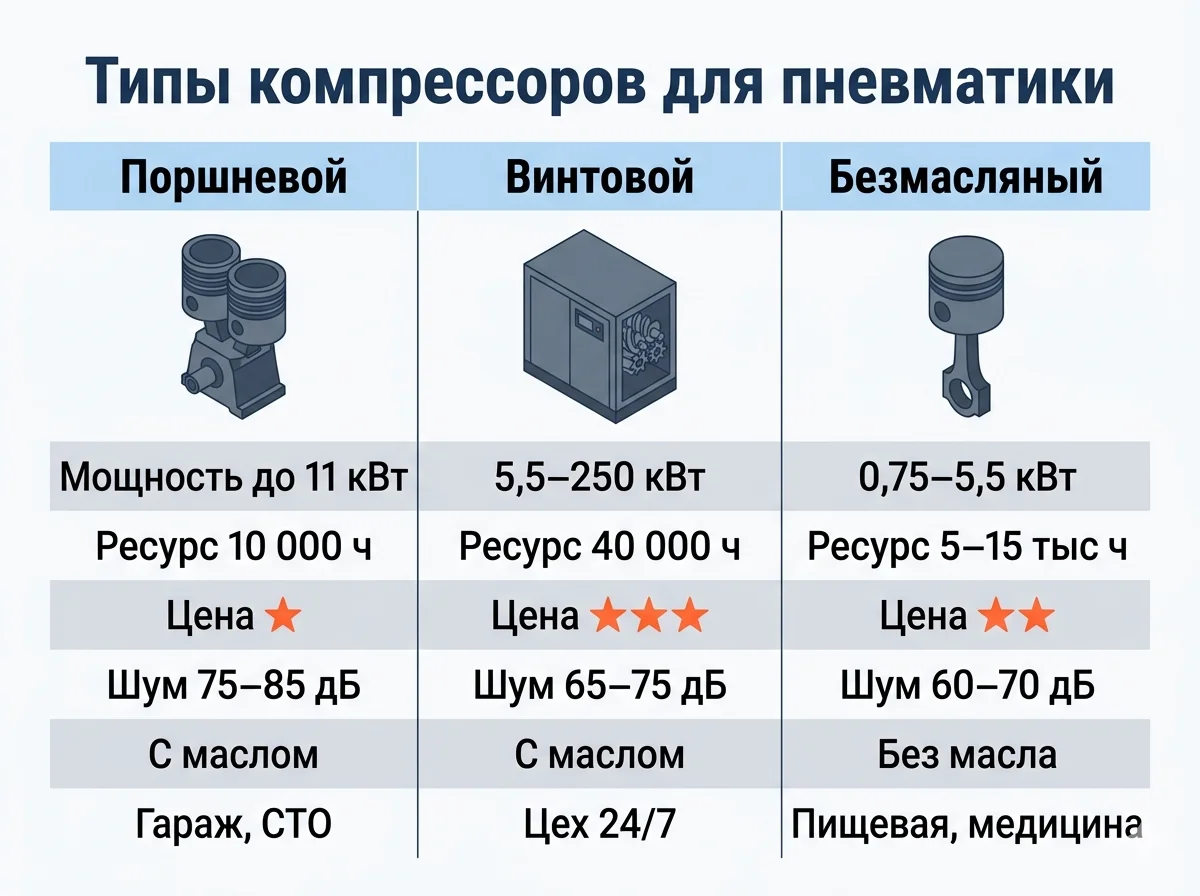

Какие три типа компрессоров бывают?

1. Поршневой

Воздух сжимается возвратно-поступательным движением поршня в цилиндре. Самый распространённый тип в малых цехах.

• Мощность: 1-15 кВт
• Производительность: 100-1 500 нл/мин
• Плюсы: простота, ремонтопригодность, низкая цена
• Минусы: шумнее винтового, пульсации, нужен ресивер
• Применение: гараж, малый цех, периодическая работа

2. Винтовой

Воздух сжимается двумя вращающимися винтами с встречным профилем. Промышленный стандарт для длительной работы.

• Мощность: 5.5-200 кВт
• Производительность: 700-30 000 нл/мин
• Плюсы: тише поршневого, плавная подача, большой ресурс, экономичнее поршневого при постоянной нагрузке (сравнивайте удельную мощность по паспортам)
• Минусы: цена, сложнее ремонт
• Применение: средне-крупное производство, постоянная нагрузка

3. Безмасляный (поршневой или спиральный)

Конструкция без смазки в рабочей камере. Воздух не содержит масла на выходе.

• Мощность: 0.5-15 кВт
• Производительность: 80-1 500 нл/мин
• Цена: выше масляного аналога
• Плюсы: нет масла из компрессора (класс по маслу на выходе зависит ещё от всасываемого воздуха и сети — подтверждается замером)
• Минусы: ресурс обычно ниже масляного — по паспорту модели
• Применение: пищевая промышленность, медицина, лаборатории, фармацевтика

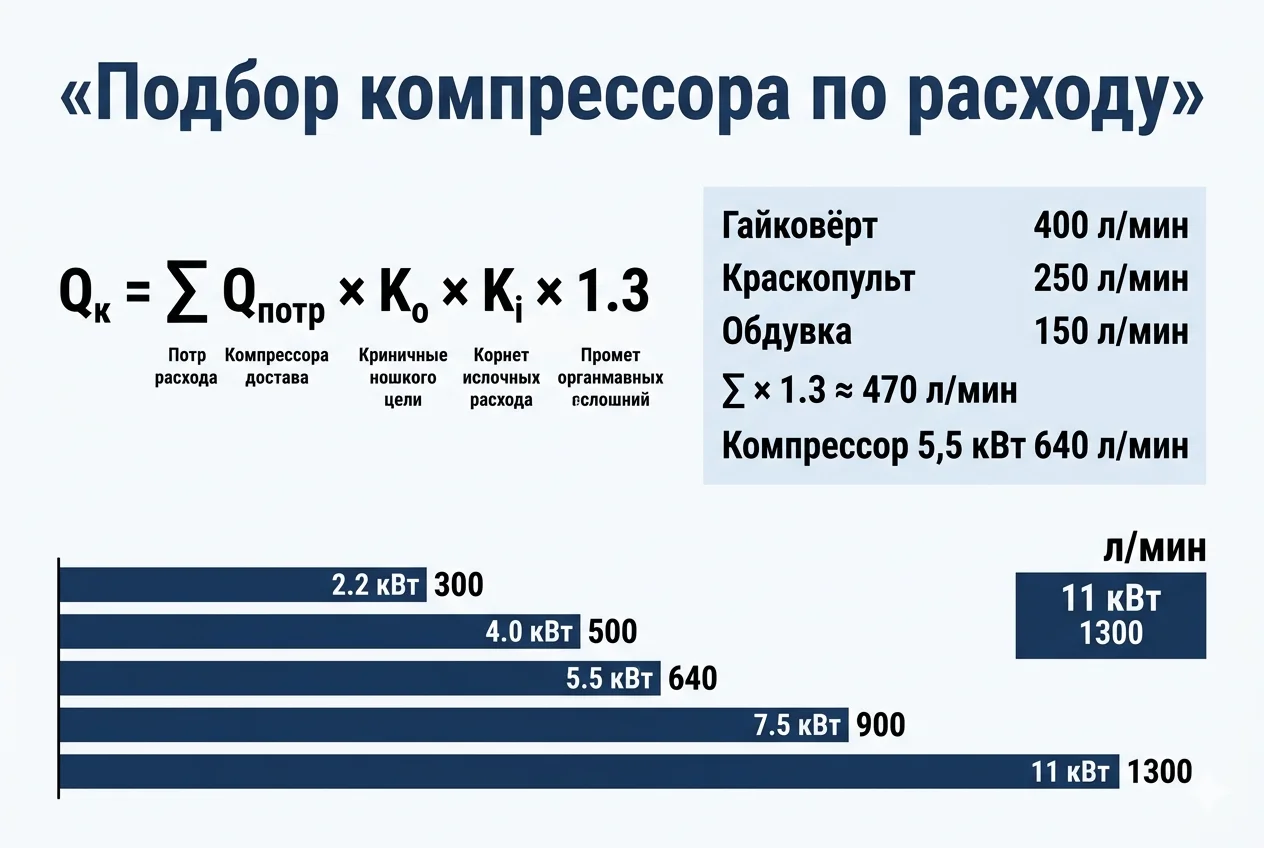

Как рассчитать мощность компрессора?

Шаг 1: Суммарный расход всех потребителей (нл/мин). Берите паспортные данные пневмоинструмента, цилиндров, клапанов.

Шаг 2: Коэффициент загрузки — не все потребители работают одновременно. Для производства типовой 0.6-0.8.

Шаг 3: Запас 25-30% на пики и развитие.

Q[нл/мин] = Σ расходов × 0.7 × 1.3

Как подобрать компрессор по производительности?

листайте таблицу вбок →

Под конкретный инструмент расход считают по его паспорту — разборы с примерами: компрессор для отбойного молотка, для пневмогайковёрта, для нейлера, для пневмостеплера, для шлифмашинки.

Что должно быть в системе после компрессора?

1. Ресивер — выравнивание давления
2. Осушитель — снижение точки росы
3. Магистральные фильтры 5 мкм + 1 мкм
4. Блоки подготовки воздуха (БПВ) у каждого потребителя

Как выглядит пример на артикулах WAALPC?

Сам компрессор WAALPC не производит — только оборудование подготовки воздуха после него. Три позиции из этой цепочки:

• Фильтр общего назначения (5 мкм) AF2000-01 — 560 ₽
• Регулятор давления GR200-06 — 1 510 ₽
• Блок подготовки воздуха ФРЛ (фильтр, регулятор, маслораспылитель) AC2000-02 — 2 490 ₽

Для продувки фильтров и ресиверов от конденсата и пыли применяют электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.

Компрессор для плазменной резки подбирают по расходу и качеству воздуха — подробно: подготовка воздуха для плазмореза.

Какие вопросы чаще всего задают про компрессор для пневматики?

Какой компрессор нужен для воздушки?

Если речь о пневматической винтовке с предварительной накачкой (PCP), промышленный компрессор не подойдёт: он даёт 8–10 бар, а баллон такой винтовки накачивают до 200–300 бар (точное давление — в паспорте винтовки). Нужен компрессор высокого давления — многоступенчатый поршневой, — ручной насос высокого давления или заправка от баллона. При таком сжатии из воздуха выпадает много воды, поэтому на выходе обязателен фильтр-влагоотделитель высокого давления. Эта статья — про компрессоры для промышленной пневматики на 6–10 бар.

Винтовой или поршневой — что выбрать?

Поршневой — для прерывистой работы (≤ 8 часов в сутки) до 5.5 кВт. Винтовой — для непрерывной работы (более 8 часов) либо от 7.5 кВт. Винтовой окупается за счёт экономии электроэнергии — срок считайте по своему тарифу и часам работы.

Какой компрессор тише?

Винтовой обычно тише поршневого; точный уровень шума смотрите в паспорте. Для офисных зон нужен винтовой или шумоизолированный.

Можно ли использовать бытовой компрессор для производства?

Можно для пробного запуска, но ресурс бытового компрессора заметно меньше промышленного и рассчитан на редкое включение; ресурс — по паспорту модели.

Какое давление выдаёт промышленный компрессор?

Стандарт 10 бар (8 рабочих + 2 запас на потери). Высокого давления (20-40 бар) — для специфических задач, например продувки литейных форм.

Сколько электричества потребляет компрессор 5.5 кВт за час?

При полной нагрузке — 5.5 кВт·ч (~33 ₽ при тарифе 6 ₽). На холостом ходу — 1.5-2 кВт·ч. В типичном режиме (60% нагрузки) — 3.5-4 кВт·ч в час.

Какой компрессор для покрасочного цеха?

Безмасляный 3-5.5 кВт + большой ресивер (300+ литров) + многоступенчатая очистка с угольным фильтром. Класс воздуха по ISO 8573-1 — по требованию лакокрасочного материала (см. разбор подготовки воздуха для покрасочной камеры). Иначе масло и влага испортят покрытие.

Можно ли соединить два компрессора параллельно?

Да, для надёжности и пиковых нагрузок. Каждый со своим обратным клапаном, оба к общему ресиверу. Управление через каскадное реле — один в режиме «ведущий», второй включается при просадке давления.

Как считать стоимость кубометра для энергоэффективности?

Сжатый воздух — самый дорогой энергоноситель в цехе. Чтобы сжать 1 нм³ воздуха до 7 бар, компрессор тратит ~0.11-0.13 кВт·ч электричества. При тарифе 6 ₽/кВт·ч получается:

Стоимость 1 нм³ ≈ 0.7-0.8 ₽

Для компрессора 7.5 кВт работающего 8 часов в сутки (~600 нм³/смена):

• Стоимость воздуха: 420-480 ₽/смена
• Годовая стоимость: 105-120 тыс ₽ при 250 рабочих днях
• За 5 лет: 525-600 тыс ₽ только электричества

Поэтому переход с поршневого на винтовой при постоянной нагрузке окупается за счёт электричества; срок считайте по паспортной удельной мощности (кВт на м³/мин) обеих машин.

Что влияет на КПД компрессорной

• Температура входного воздуха. Каждые +10 °C над 15 °C — производительность падает на 3-4%. Зимой компрессор выдаёт больше, чем летом
• Утечки в системе. Отверстие площадью 1 мм² (≈Ø1,13 мм) при 7 бар — около 60–70 нл/мин (Q ≈ 9,2·μ·d²·(p+1), μ ≈ 0,65) = ~25–28 тыс ₽/год электричества (при круглосуточной утечке)
• Давление выше необходимого. Каждый дополнительный бар — +7% к электричеству. Если потребителю нужно 5 бар, не выставляйте на компрессоре 8 бар — поставьте у потребителя свой регулятор давления GR
• Холостой ход. Компрессор «крутится» без нагрузки → тратит 30-40% от номинала

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Ресиверы воздушные.

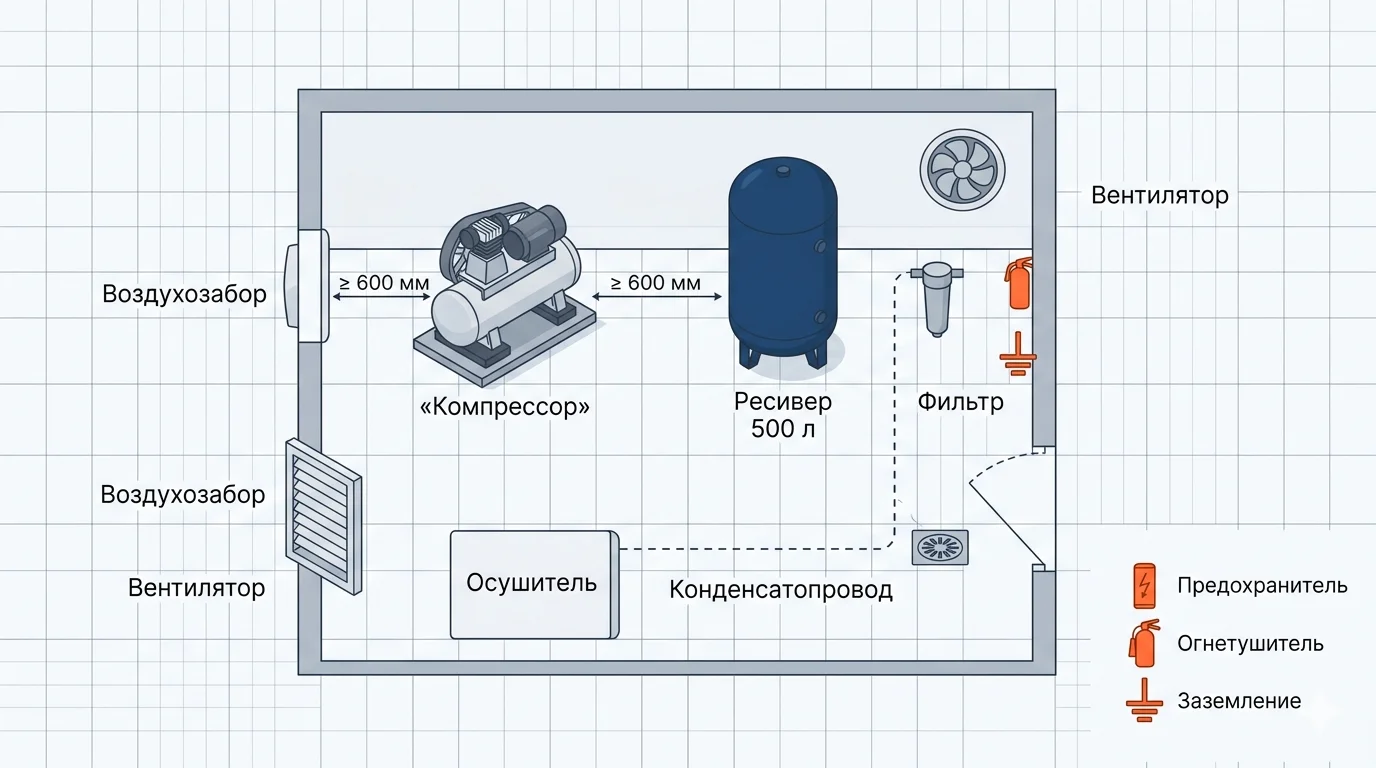

Как выполнить установку компрессорной?

1. Помещение — отдельное, с вентиляцией. Тепловыделение поршневого 5 кВт = ~4.5 кВт тепла. Без вентиляции температура к 40 °C и больше
2. Фундамент — поршневой ставится на виброопоры (для бытовых) или на бетонный фундамент 100-200 мм (промышленный)
3. Электропитание — отдельный кабель от щита, защита автоматами с тепловым расцепителем
4. Заземление — обязательное, по ПУЭ. Корпус компрессора имеет шпильку «земля»
5. Огнетушитель — углекислотный или порошковый рядом с компрессорной
