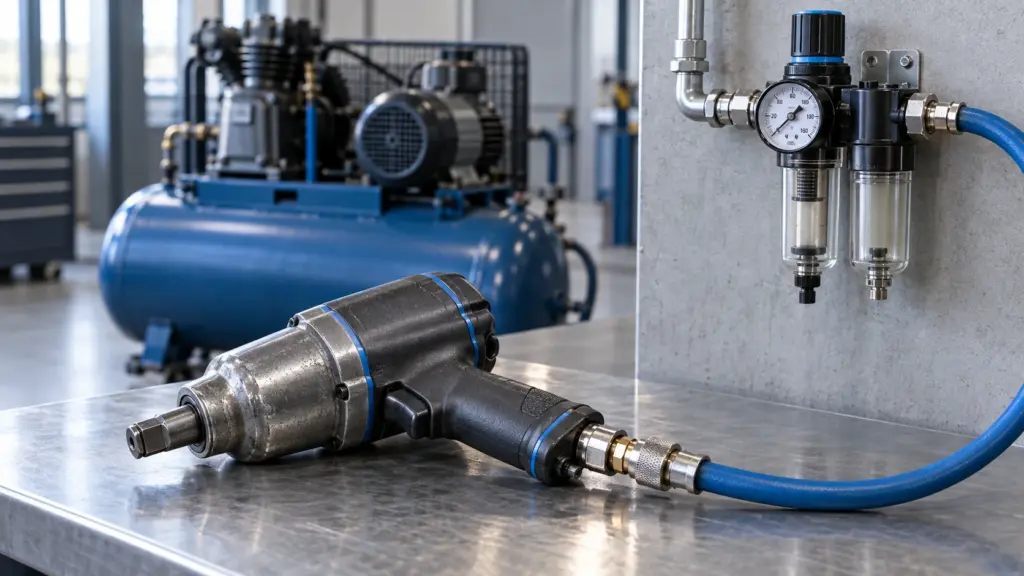

Пневмогайковёрт: сколько воздуха ест и какой компрессор нужен

Сколько воздуха расходует пневмогайковёрт?

Пневмогайковёрт лёгкого класса (момент до 300 Нм) в реальной работе тянет 300-350 нл/мин, средний класс (300-800 Нм) — 400-450 нл/мин, тяжёлый (800-2000 Нм) — больше 1 100 нл/мин. Средняя цифра в паспорте примерно вчетверо ниже расхода под нагрузкой: в ней учтён простой между затяжками, а расход под нагрузкой — это то, что инструмент берёт при нажатом курке.

Компрессор подбирают не по паспортному расходу инструмента, а по формуле: нужная отдача компрессора ≈ средний расход × 1,3 (запас 20-50 % сверх факта нагнетания, не мощности электромотора). Разницу между подачей компрессора и расходом во время затяжки покрывает ресивер — его объём считают отдельно, дальше в статье формула и таблица с готовыми числами для четырёх классов инструмента.

Сколько воздуха на самом деле расходует пневмогайковёрт?

У ударного пневмогайковёрта два разных расхода, и путают их постоянно. Первый — средний: сколько воздуха инструмент забирает в пересчёте на минуту с учётом простоя между затяжками. Второй — под нагрузкой: сколько воздуха идёт через инструмент, пока курок нажат и работает ударный механизм. Разница между ними — не проценты, а разы.

Вот паспортные цифры четырёх классов инструмента, оба значения из даташитов производителей:

листайте таблицу вбок →

У всех четырёх моделей расход под нагрузкой примерно вчетверо выше среднего (311/71≈4,4; 425/106≈4,0; 1 153/289≈4,0; 1 586/402≈3,9). Это не случайность одной модели: воздух идёт только пока нажат курок, а большую часть времени инструмент простаивает.

Почему средний расход в паспорте вчетверо ниже расхода под нагрузкой?

Единого обязательного стандарта, который бы заставлял все заводы печатать расход именно «под нагрузкой» или именно «средний», нет — на практике в одном и том же даташите нередко стоят оба числа без пометки, какое из них главное.

Причина простая: гайковёрт работает короткими затяжками, а между ними простаивает. Доля времени под нагрузкой у ударного инструмента обычно около 20-25 %. Отсюда и появляется «средняя» цифра в паспорте — она уже размазана по всему циклу, включая простой. Паузы между отдельными ударами здесь ни при чём: при 1 500 ударах в минуту (IR-211) это сотые доли секунды. Проверка на своих же цифрах: 289 нл/мин (средний CP7769) — это примерно 25 % от 1 153 нл/мин (под нагрузкой). Совпадение не идеальное, но порядок величины бьётся.

Ловушка для покупателя в другом: паспортный «средний» расход — не то же самое, что расход, который нужен компрессору непрерывно. При интенсивной работе (сорванная резьба, гайка на ржавчине, долгая протяжка) реальный цикл нагрузки может быть выше идеализированных 20-25 %, и инструмент, рассчитанный «впритык» по паспорту, начинает давиться — падает крутящий момент прямо посреди работы.

Как момент определяет расход, компрессор и ресивер?

Готовые числа для подбора по четырём классам инструмента. Отдача компрессора — средний расход ×1,3 (запас 30 % внутри принятого на практике диапазона 20-50 %). Ресивер — по практическому правилу 50 л на каждые 283 нл/мин пикового расхода; точная формула с выводом — в разделе «Ресивер» ниже.

листайте таблицу вбок →

Расход в паспортах инструмента указан в куб.футах/мин или л/мин свободного воздуха при 6,3 бар, здесь он приравнен к нл/мин. Отдачу компрессора паспорта дают в л/мин, отнесённых к условиям всасывания (ISO 1217). Разница условий — около 10 %, для такого подбора она перекрывается запасом.

Как подобрать компрессор под пневмогайковёрт?

Главная ошибка — смотреть на мощность электромотора компрессора в кВт вместо реальной отдачи на выходе. Дешёвый поршневой компрессор часто маркируют по пиковой мощности мотора или паспортному расходу поршня, а фактическая устойчивая подача воздуха при рабочем давлении оказывается в 1,5-2 раза ниже цифры на корпусе. Для тяжёлого ударного инструмента расчёт тот же, но нагрузка выше — см. какой компрессор нужен для отбойного молотка.

Правило запаса, которое сходится у нескольких независимых источников: отдача компрессора должна быть на 20-50 % выше среднего расхода инструмента, а не рассчитываться впритык. Компрессор считают по среднему расходу, а не по пику под нагрузкой — короткий пик гасит ресивер (следующий раздел), это его прямая задача.

Тип компрессора: поршневой годится для одно-двухсменной работы и суммарного расхода примерно до 1 000-1 200 нл/мин по цеху; для круглосуточной работы или большего расхода — винтовой.

Зачем нужен ресивер и какого он должен быть объёма?

Ресивер — буфер между компрессором, который качает воздух непрерывно и небольшими порциями, и гайковёртом, который берёт много воздуха во время коротких затяжек. Без ресивера давление проседает уже в первые секунды затяжки, а с ним запасённый в баке воздух покрывает разницу между расходом инструмента и подачей компрессора.

Точная формула объёма ресивера:

V = T × C × Pa / (P1 − P2)

Обозначение	Что это
V	Объём ресивера, л
T	Длительность затяжки под нагрузкой, мин
C	Дефицит подачи: пиковый расход инструмента минус реальная отдача компрессора, нл/мин
Pa	Атмосферное давление, ≈1 бар абс.
P1−P2	Допустимая просадка давления в сети, бар

Формула требует знать точный дефицит подачи, поэтому на практике часто пользуются упрощённым правилом: не менее 50 л ресивера на каждые 283 нл/мин пикового расхода инструмента. Оно и даёт цифры в таблице выше. Проверить оба варианта для своего случая — калькулятор объёма ресивера.

Шланг Ø8 или Ø10 — куда девается давление?

Потери давления в шланге растут не линейно с расходом, а по степени 1,85, и падают со степенью 5 от внутреннего диаметра — отсюда простое следствие: переход с Ø8 на Ø10 мм снижает потери примерно втрое ((10/8)⁵≈3,05), а удвоение диаметра — в 32 раза. Формула в первоисточнике (EXAIR, сверено с engineeringtoolbox.com) дана в американских промышленных единицах — расход в куб.футах/мин, длина в футах, диаметр в дюймах, давление в psig, результат в psi (инженерная оценка, не точный гидродинамический расчёт, фитинги отдельно не учтены — их считают как эквивалентную длину):

ΔP[psi] = 1,28 × (Q[куб.фут/мин]/60)^1,85 × L[фут] / (D[дюйм]⁵ × P_вх[psig])

Переводить каждый расчёт в дюймы и psi вручную неудобно — таблица ниже уже даёт результат в привычных барах для среднего класса инструмента (расход под нагрузкой 425 нл/мин, вход 6,3 бар), а для своих чисел проще подставить их сразу в барах и метрах в готовый калькулятор (ссылка после таблицы) — он делает перевод единиц сам:

Длина трассы	Ø8 мм	Ø10 мм
5 м	≈0,4 бар	≈0,13 бар
10 м	≈0,8 бар	≈0,26 бар
20 м	≈1,6 бар	≈0,52 бар

Практический вывод: на трассе длиннее 5-10 м для среднего класса инструмента шланг Ø8 мм съедает слишком много давления — момент затяжки на выходе будет заметно ниже паспортного. Тяжёлому классу мало и Ø10 мм: при 1 153 нл/мин по той же формуле это ≈1,6 бар на 10 м, а Ø13 мм — ≈0,44 бар. Паспорт CP7769 задаёт шланг не меньше 13 мм при длине 5 м, 2850MAX — не меньше 3/4″. БПВ для такого расхода — BFR3000 (1 500 л/мин) или BFR4000 (3 000 л/мин): номинал BFR2000 — 1 000 л/мин. Свой расчёт под конкретную длину и расход — калькулятор потерь давления и калькулятор подбора диаметра трубки.

Почему влага убивает ударный механизм?

В инструкциях к пневмогайковёртам производители прямо пишут: влага в сжатом воздухе вызывает коррозию пневмомотора и рабочих узлов, а смазка не компенсирует загрязнённый воздух. Зимой в неотапливаемом боксе к этому добавляется замерзание конденсата в клапанах и глушителе — золотник клинит.

Для пневмоинструмента в целом поставщики систем подготовки воздуха ориентируются на класс не грубее 3:4:4 по ISO 8573-1 (частицы : влага : масло) — сами производители гайковёртов конкретную цифру класса в паспорте не называют, ограничиваясь формулировкой «чистый, сухой, отрегулированный, смазанный воздух». Минимальный рабочий комплект — фильтр-влагоотделитель 25 мкм и регулятор давления в одном корпусе (БПВ BFR), поставленный как можно ближе к точке использования, а не у самого компрессора. Масла этот комплект не даёт, а руководства к гайковёртам его требуют: либо лубрикатор в линии, либо ежедневная заправка масла во впуск инструмента. Лубрикатор — серия AL, например AL2000-02 (G1/4″, 800 л/мин) — 630 ₽.

Разница между базовым БПВ и автосливом: фильтр-влагоотделитель убирает капельную влагу и крупные частицы из проходящего потока, но накопленный конденсат нужно периодически сливать вручную через полуавтоматический клапан на стакане. При непрерывной многочасовой работе или во влажном цеху стакан наполняется быстрее, чем успевают сливать.

Тогда в нижней точке линии перед БПВ ставят отдельный автоматический слив конденсата (серия AD) — на сливной отвод, а не в разрыв воздушной линии: у него только порт входа конденсата и порт слива. Поплавковый клапан сбрасывает накопленную воду сам, без участия человека. Для более глубокой осушки — снижения точки росы, а не просто удаления капельной влаги — нужен отдельный осушитель, рефрижераторный или адсорбционный. Разбор типов и точек росы — в статье «Осушители сжатого воздуха: виды, точка росы, ISO 8573-1».

Как выглядит расчёт на реальном примере?

Сервис берёт пневмогайковёрт среднего класса — 1/2″, момент до 576 Нм (тип CP734H), магистраль от компрессорной до поста 10 м.

1. Расход. Паспорт даёт средний расход 106 нл/мин и расход под нагрузкой 425 нл/мин (3,75 и 15 куб.фут/мин).
2. Компрессор. Нужная отдача: 106 × 1,3 ≈ 138 → берём компрессор с реальной отдачей от 140 л/мин, не по паспортной мощности мотора.
3. Ресивер по формуле. Затяжка T ≈ 10 с = 0,167 мин (ориентир, не измерение). Дефицит C = 425 − 140 = 285 нл/мин. Допустимая просадка 1 бар, Pa ≈ 1 бар. V = 0,167 × 285 × 1 / 1 ≈ 48 л — это теоретический минимум. Практическое правило (50 л на 283 нл/мин пика) даёт более осторожные 75 л — берём ресивер от 75 л, с запасом на реальный цикл интенсивнее идеального.
4. Шланг. На 10 м при 425 нл/мин: Ø8 мм даёт потерю ≈0,8 бар (с 6,3 остаётся 5,5 бар на инструменте — заметная просадка), Ø10 мм — ≈0,26 бар (остаётся 6,04 бар, почти без потерь). На этой длине берём трубку с внутренним Ø10 мм (14×10). Трубка 10×6,5 (внутренний Ø6,5 мм) для этой трассы не годится: по той же формуле потери на ней около 2 бар.
5. Подготовка воздуха. БПВ BFR2000-02 (G1/4″, 25 мкм, фильтр-влагоотделитель+регулятор) — хватает для одно-двухсменной работы. Если цех влажный или работа круглосуточная — добавляем автослив AD402-04 на сливной отвод перед БПВ.

Что купить под пневмогайковёрт — как выглядит спецификация?

Комплект под расчёт выше: магистраль 10 м, трубка 14×10 мм (внутренний Ø10 мм), резьба G1/4″-R1/4″ по всей цепочке. Каждый артикул ведёт на карточку. Цены каталога.

листайте таблицу вбок →

Для влажного цеха или круглосуточной работы добавить автослив AD402-04 (порт G1/2″, слив G3/8″, на сливной отвод) — 2 050 ₽. Резьбу впуска сверьте с паспортом гайковёрта: у CP734H — 1/4″, у IR-211 — 1/4″ NPTF, у CP7769 — 3/8″, у 2850MAX — 1/2″ NPT; под другую резьбу нужен штекер другого исполнения или переходник. Порт БПВ — цилиндрическая резьба G1/4″, а цанговый штуцер PC14-02 — коническая R1/4″; это штатное сочетание пневматики (наружная коническая R садится в цилиндрическую G-маму), резьба штуцера с заводским уплотняющим покрытием (при необходимости — анаэробный герметик; ленту ФУМ мотать без захода на первые 1–2 витка). Компрессор и ресивер в спецификацию не входят — это отдельное оборудование, не наш товар, но именно под него выше даны формула и готовые числа.

Какие типичные ошибки бывают при подключении пневмогайковёрта?

• Компрессор берут по мощности мотора, не по факту нагнетания. Цифра «2,2 кВт» на корпусе ничего не говорит о реальном расходе воздуха на выходе — смотреть нужно паспортную производительность в л/мин при рабочем давлении.
• Экономят на диаметре шланга. Ø6-8 мм на трассе длиннее 10 м для среднего и тяжёлого инструмента — гарантированная просадка момента, см. расчёт выше.
• БПВ ставят у компрессора, а не у точки использования. Конденсат успевает выпасть в шланге по дороге и идёт прямо в инструмент.
• Рассчитывают на автослив в холодном цеху. Рабочий диапазон автослива AD — 5–60 °C, и замерзание конденсата в клапанах инструмента он не предотвращает. Здесь нужен осушитель и точка росы ниже температуры в цеху.
• Путают средний расход в паспорте с расходом под нагрузкой. Компрессор, подобранный впритык к паспортной цифре, давится при интенсивной работе.

Что означает единица Нм³/ч в паспорте расхода — что такое Нм³/ч.

Какие вопросы чаще всего задают про расход воздуха пневмогайковёртом?

Какой расход воздуха у пневмогайковёрта на самом деле, а не по паспорту?

У среднего класса (1/2″, момент 300-800 Нм) — 100-140 нл/мин в среднем, но около 425 нл/мин при нажатом курке. У тяжёлого класса (3/4″) паспортный средний расход около 290 нл/мин оборачивается примерно 1 150 нл/мин под нагрузкой — разница около четырёх раз, это подтверждено даташитом Chicago Pneumatic CP7769.

Хватит ли обычного бытового компрессора с ресивером 50 л на пневмогайковёрт?

Для лёгкого класса (до 300 Нм) при коротких включениях — да, впритык. Для среднего и тяжёлого класса 50 л уже мало: по расчёту в статье тяжёлому классу нужен ресивер от 205 л. С маленьким баком инструмент будет проседать по моменту через несколько ударов подряд.

Какой шланг лучше — Ø8 или Ø10 мм для пневмогайковёрта?

На коротких трассах до 5 м для лёгкого инструмента хватает Ø8 мм. На трассе длиннее 5-10 м, а также для среднего класса инструмента — Ø10 мм: потери давления втрое ниже при том же расходе. Тяжёлому классу нужен шланг от 13 мм (паспорт CP7769).

Почему пневмогайковёрт слабеет через несколько минут интенсивной работы?

Ресивер разряжается быстрее, чем компрессор успевает его наполнить — давление в сети проседает, а вместе с ним падает и крутящий момент на инструменте. Обычно это значит, что ресивер или производительность компрессора подобраны без запаса под реальный, а не идеализированный цикл нагрузки.

Нужен ли осушитель воздуха для пневмогайковёрта?

Базовый минимум — фильтр-влагоотделитель с регулятором давления (БПВ) прямо у точки использования, он убирает капельную влагу и крупные частицы. Полноценный осушитель, снижающий точку росы, нужен для влажных цехов и работы на улице круглый год — иначе зимой конденсат в клапанах замерзает.

Как часто менять фильтрующий элемент в БПВ гайковёрта?

По состоянию — визуально по стакану через смотровое окно. Твёрдого срока нет: во влажном или пыльном цеху чаще. Явный признак замены — постоянно мутный стакан или заметное падение давления на выходе регулятора.

Можно ли подключить два пневмогайковёрта к одной магистрали?

Можно, но расход и компрессора, и ресивера нужно пересчитывать на сумму двух инструментов, а не на один — иначе оба будут одновременно проседать по давлению при совпавших по времени ударах.

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Ресиверы воздушные, Пневмоприводы.

Как прислать спецификацию на проверку?

Если расчёт сошёлся и остаётся собрать комплект подготовки воздуха — пришлите свою спецификацию или исходные данные (модель гайковёрта, длина магистрали, давление в сети, условия цеха) на info@corneta.ru. Проверим расход, подберём БПВ и фитинги под вашу магистраль и соберём комплект. Подбор — за один рабочий день.

---

Автор: команда CORNETA.TECH. Занимаемся подбором промышленной пневматики и расчётом пневмосистем. Все числа в статье пересчитаны по формулам, приведённым в тексте.
