Пескоструй своими руками: расход воздуха, сопло и камера

Краткий ответ

Самодельный пескоструй — это не «компрессор из гаража плюс пистолет с сайта», а линия подачи воздуха, точно подобранная под диаметр сопла. Среди пневмоинструментов пескоструй — один из самых воздухоёмких: он не работает рывками, как гайковёрт или степлер, а тянет поток непрерывно, пока открыт спусковой клапан, — и считается этот поток по той же формуле, что и у продувочного пистолета, только числа на порядок крупнее.

Формула критического расхода через сопло: Qn = 6,9 × d² × p₁, где Qn — расход в нормальных литрах в минуту, d — диаметр сопла в мм, p₁ — абсолютное давление перед соплом в барах (Cd ≈ 0,8). Сопло пескоструя Ø6 мм при обычных 6 бар избыточных (7 бар абс.): 6,9 × 36 × 7 = 1 739 нл/мин. Сопло Ø8 мм — уже 3 091 нл/мин: расход растёт в квадрате диаметра, а не линейно.

Отсюда главный вывод темы: под сопло Ø6 мм нужен компрессор от 2 000 нл/мин непрерывно — это винтовой агрегат мощностью около 15 кВт, а не бытовой поршневой на 200–300 л/мин. Именно поэтому самодельные пескоструи «не тянут»: компрессор берут по цене и габариту гаража, а не по расходу сопла, и через минуту работы давление в магистрали проседает.

Не сходится расход с вашим компрессором? Пришлите давление в сети, диаметр сопла и тип абразива на info@corneta.ru — подберём влагоотделитель и фильтр-регулятор большого расхода под вашу линию.

Почему пескоструй ест воздуха больше других пневмоинструментов

Три инструмента в этом же кластере статей расходуют воздух совершенно по-разному. Продувочный пистолет считается по той же формуле критического истечения, что и пескоструй, но типовое сопло там Ø2–4 мм и расход 193–773 нл/мин. Пневмогайковёрт — это подбор компрессора под ударный инструмент: расход идёт порциями на каждый удар, и даже тяжёлый класс держится в районе 1 100–1 600 нл/мин в пересчёте на непрерывный поток. Пневмостеплер — вообще импульсный инструмент, взятый здесь для сравнения: около 55 нл/мин в пересчёте на средний расход при максимальном темпе, объём одного выстрела гасит ресивер за долю секунды.

Пескоструй ни на кого из них не похож. Сопло открыто непрерывно, пока нажат курок или открыт клапан бака, — воздух идёт потоком, а не порциями, и поток этот достигает верхней границы таблицы продувочного пистолета уже при мелком для пескоструя сопле Ø4 мм (773 нл/мин), а дальше растёт только сильнее. При рабочем для пескоструйных работ сопле Ø6–8 мм расход переходит в тысячи нл/мин — это уже не «докупить фильтр», а другой класс компрессорного оборудования.

Расход воздуха пескоструйного сопла: формула и разбор

Сопло пескоструя — то же критическое (звуковое) сопло, что и у продувочного пистолета: пока отношение выходного давления к входному p₂/p₁ ниже 0,528 (для воздуха), скорость в горловине равна скорости звука и дальше не растёт, сколько бы ни падало давление за соплом. Расход зависит только от входного давления и площади сопла, а не от того, что происходит после — открыт пистолет в воздух, упирается в деталь или, как у пескоструя, тянет ещё и абразив.

Абразив в этой формуле не участвует: она даёт оценку расхода воздуха через сопло. В аппарате напорного типа (бак под давлением с дозирующим клапаном, как на схеме ниже) абразив подаётся в воздушный поток давлением бака и ограничивается дозатором. В сифонном пистолете абразив подсасывается разрежением, которое создаёт сам поток (эффект эжектора), и тогда просадка давления сразу ухудшает подачу — ствол «плюётся» вместо ровной струи. Реальный расход зависит от формы и длины сопла и от абразива — ориентируйтесь на паспорт сопла.

Qn [нл/мин] = 6,9 × d² [мм] × p₁ [бар, абс.]

Почему диаметр сопла решает всё

Площадь круглого отверстия растёт пропорционально квадрату диаметра — и расход вместе с ней. Сопло Ø8 мм пропускает не в полтора, а в 1,78 раза больше воздуха, чем Ø6 мм (3 091 против 1 739 нл/мин), хотя разница в диаметре кажется небольшой. У пескоструя это не абстрактная арифметика: сопло изнашивается, и его фактический диаметр растёт прямо в процессе работы — см. раздел про износ ниже.

Абсолютное давление p₁ в формуле — это избыточное давление по манометру плюс атмосферное (округлённо 1 бар). При 6 бар избыточных подставляют 7 бар абсолютных, а не 6 — ошибка на этом шаге занижает результат примерно на 14 %.

Таблица: диаметр сопла → расход → компрессор → мощность

Расход при рабочем давлении 6 бар избыточных (7 бар абс.), Cd ≈ 0,8, запас 20 % на нестабильность сети и неизбежный износ кромки сопла. Мощность винтового компрессора — ориентировочно, по типовой удельной мощности серийных агрегатов 6,5–7,5 кВт на 1 м³/мин подачи при 7 бар; точная цифра зависит от модели и КПД конкретного компрессора.

Ø сопла, мм	Расход Qn, нл/мин	Компрессор от, нл/мин*	Винтовой компрессор, ориент.
4,0	773	928	~6,5 кВт
5,0	1 208	1 450	~10,1 кВт
6,0	1 739	2 087	~14,6 кВт
7,0	2 367	2 840	~19,9 кВт
8,0	3 091	3 709	~26,0 кВт
10,0	4 830	5 796	~40,6 кВт
12,0	6 955	8 346	~58,4 кВт

* С запасом 20 % — тот же принцип, что и в подборе компрессора под продувочный пистолет или гайковёрт: пиковый расход берут не впритык, а с коэффициентом. Подача компрессора в паспорте обычно дана при условиях всасывания (20 °C): 1 739 нл/мин ≈ 1 870 л/мин, то есть примерно на 7 % больше — эту разницу и износ сопла запас покрывает лишь частично.

Бытовой поршневой компрессор на 200–300 л/мин, которым обычно начинают, не дотягивает даже до тонкого сопла Ø4 мм в непрерывном режиме — а Ø4 мм для пескоструя уже мелкое, рабочий диапазон обычно начинается с Ø5–6 мм. С сопла Ø6 мм линия требует винтового компрессора: это не «доукомплектовать», а другой класс оборудования и другой порядок цены.

Износ сопла: керамика против карбида бора

Сопло — расходник, и от материала зависит не только цена замены, но и то, сколько времени расчёт из таблицы выше остаётся верным. Часы в таблице — порядок величин, не паспортные данные: сверяйте с паспортом конкретного сопла.

Материал сопла	Ресурс (ориентир; зависит от абразива и завода)	Особенность
Керамика (оксид алюминия)	самый короткий — часы (для примера принято 6–8 часов)	дешёвая, но диаметр заметно растёт уже за одну смену
Карбид вольфрама	десятки–сотни часов	средний вариант по цене и сроку службы
Карбид бора	обычно дольше карбида вольфрама	дорогая, но кромка держит диаметр стабильно; разброс широкий, точные часы — по паспорту сопла

Расход растёт в квадрате диаметра (см. раздел выше), поэтому износ бьёт по расчёту сильнее, чем кажется на глаз. Керамическое сопло Ø6 мм, разбитое абразивом до Ø6,3 мм, — это не на 5 % больше расхода, а на 10 %: 6,9 × 6,3² × 7 = 1 917 нл/мин против исходных 1 739. Компрессор, взятый впритык по номинальному диаметру нового сопла, через несколько смен начинает захлёбываться без видимой причины — виновато не оборудование, а выросшее отверстие.

Отсюда практическое правило: запас 20 % в таблице выше — не «на всякий случай», а прямое следствие износа кромки. Керамику стоит держать под рукой в запасе (она дешёвая и меняется часто), а карбид бора — там, где пескоструй работает почти постоянно и смена сопла раз в неделю обходится дороже самого сопла.

Почему давление важнее объёма абразива

Частая ошибка новичка — компенсировать слабый компрессор увеличением подачи абразива: раз воздуха не хватает, кажется логичным «досыпать песка». Физика работает ровно наоборот.

Разрушающая способность струи зависит от кинетической энергии частиц абразива, а энергия растёт пропорционально квадрату скорости, а не массе потока. Скорость частиц задаёт скорость воздуха, а скорость воздуха — это давление, а не объём абразива. Практический ориентир (не норма) — не ниже 5,5–6 бар непосредственно у сопла, а не на манометре компрессора: ниже этого порога скорость абразива падает, и производительность обработки резко проседает, сколько бы абразива ни сыпалось в поток.

Дозирующий клапан на баке регулирует не давление, а соотношение абразив/воздух. Пересыпать абразив — не «добавить мощности», а забить горловину сопла тяжёлой смесью: избыток твёрдых частиц тормозит сам воздушный поток, скорость струи падает, и удар по поверхности становится слабее, а не сильнее. Правильная настройка — умеренная подача абразива при полном рабочем давлении, а не наоборот.

Подготовка воздуха: почему влага склеивает абразив

У продувочного пистолета влажный воздух — не критично: подмочил струю, и всё. У пескоструя — совсем другая история: абразив, смешанный с водой, слипается в комья прямо в баке или в шланге, дозирующий клапан подаёт смесь рывками вместо ровного потока, сопло забивается.

Конденсат в магистрали — обычное дело: горячий воздух после компрессора остывает в трубах, и влага выпадает каплями прямо в линии, особенно на длинных трассах и в холодном помещении. Для инструмента с небольшим расходом (тот же продувочный пистолет) хватает обычного малого фильтра-влагоотделителя. Для пескоструя с расходом в тысячи нл/мин маленький узел сам становится проблемой: у него не хватает проходного сечения, он не успевает выделить влагу на таком потоке и превращается в дополнительное сопротивление на линии.

QSL-25 — фильтр-влагоотделитель циклонного типа увеличенной производительности, порт G1″, отделяет влагу, масло и механические частицы под давлением до 1,0 МПа (по карточке: фильтрация 20–70 мкм, температура +5…+60 °C). Если конденсата много, одного влагоотделителя мало — нужен осушитель воздуха, см. статью об осушении сжатого воздуха. Ставится первым по ходу воздуха, сразу после ресивера, до регулятора давления — карточка в разделе фильтров-влагоотделителей QSL.

После влагоотделителя — регулятор, а не наоборот: тот же порядок, что и в обычных блоках воздухоподготовки FRL — фильтр → регулятор (маслораспылитель на линии пескоструя не ставят: масло слипается с абразивом). Дальше по линии — QFRH-25, фильтр-регулятор большого расхода с портом G1″: по типоразмеру (G1″) рассчитан на линию такого класса; пропускную способность сверьте с паспортом — в карточке она не указана. Малый регулятор с портом G1/4″ (по карточке серии AC — до 1 100 л/мин, меньше расхода сопла Ø6) на таком потоке сам сузит канал и просадит давление — точно так же, как маленький фильтр-регулятор становится узким местом на толстом сопле продувочного пистолета (см. статью про расход продувочного пистолета выше). Раздел — блоки подготовки воздуха FRL.

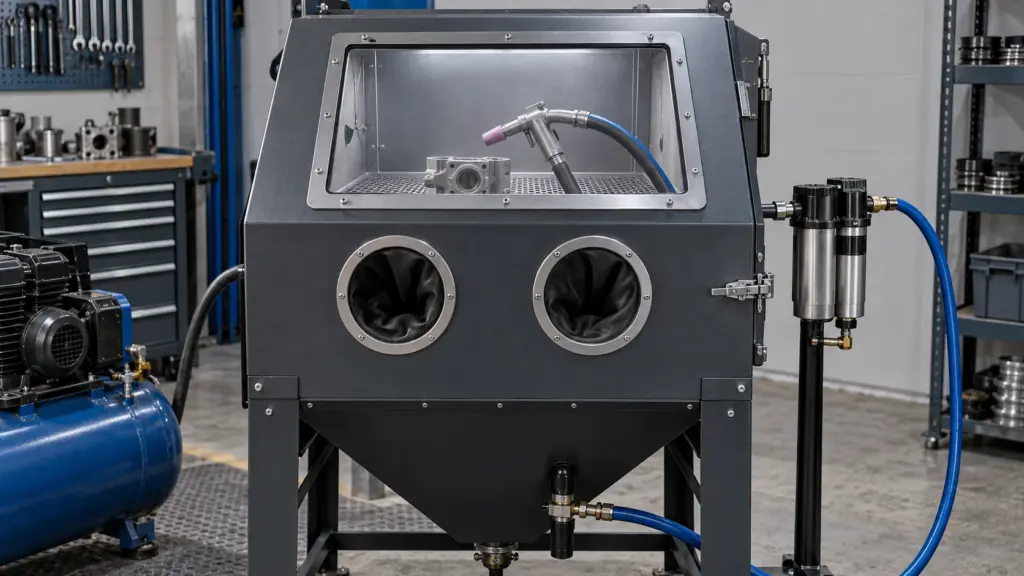

Пескоструйная камера против открытого пескоструя

Готовой пескоструйной камеры в каталоге WAALPC нет — это сварная или сборная конструкция, не пневматический компонент. Но выбор между камерой и открытой обработкой определяет, что ещё понадобится на линии.

• Камера (закрытый бокс с перчатками, смотровым окном, циклоном): абразив собирается и используется повторно — расход абразива в разы ниже, чем при открытой работе; пыль остаётся внутри бокса и уходит через вытяжку и фильтр. Ограничение — деталь должна помещаться внутри камеры.
• Открытая обработка: без ограничения по размеру детали (рамы, кузова, корпуса конструкций); абразив не собирается — расход абразива на порядок выше и растёт вместе с расходом воздуха из таблицы выше; пыль летит облаком вокруг оператора и по площадке — обязательны полные СИЗ (следующий раздел) и изоляция рабочей зоны от посторонних.

Правило простое: если деталь помещается в камеру — камера почти всегда экономичнее уже через несколько смен работы за счёт возврата абразива, не говоря о безопасности. Открытая обработка — вынужденный вариант для крупногабарита, и именно там требования к защите органов дыхания становятся не рекомендацией, а обязательным условием.

Безопасность: респиратор, шлем с подачей воздуха и почему нельзя дышать пылью

Пыль от пескоструя — не «просто грязно». Абразив при ударе о поверхность дробится на мельчайшие частицы, и если абразив кварцевый — это частицы кристаллического кремнезёма, которые не выводятся из лёгких и вызывают силикоз, необратимое поражение лёгочной ткани. Поэтому кварцевый песок как абразив для ручного пескоструя во многих странах запрещён или сильно ограничен, а заменяют его гранатовым песком, электрокорундом (оксидом алюминия) или стеклянными шариками — но и они дают мелкодисперсную пыль, требующую защиты.

Обычный полумасочный респиратор с фильтром для пескоструя не подходит. В РФ шлем должен быть сертифицирован как СИЗ органов дыхания (ТР ТС 019/2011); европейский стандарт на шлемы с подачей воздуха — EN 14594. Производственный стандарт для абразивоструйной обработки (OSHA 1910.94) требует для операций, где сопло и облако пыли физически не отделены от оператора вытяжным кожухом (то есть при открытой обработке или работе в камере без изолированной вентиляции), шлем с непрерывной подачей воздуха (тип CE по классификации NIOSH): закрывает голову, шею и плечи, защищает и от вдыхания пыли, и от рикошета абразива.

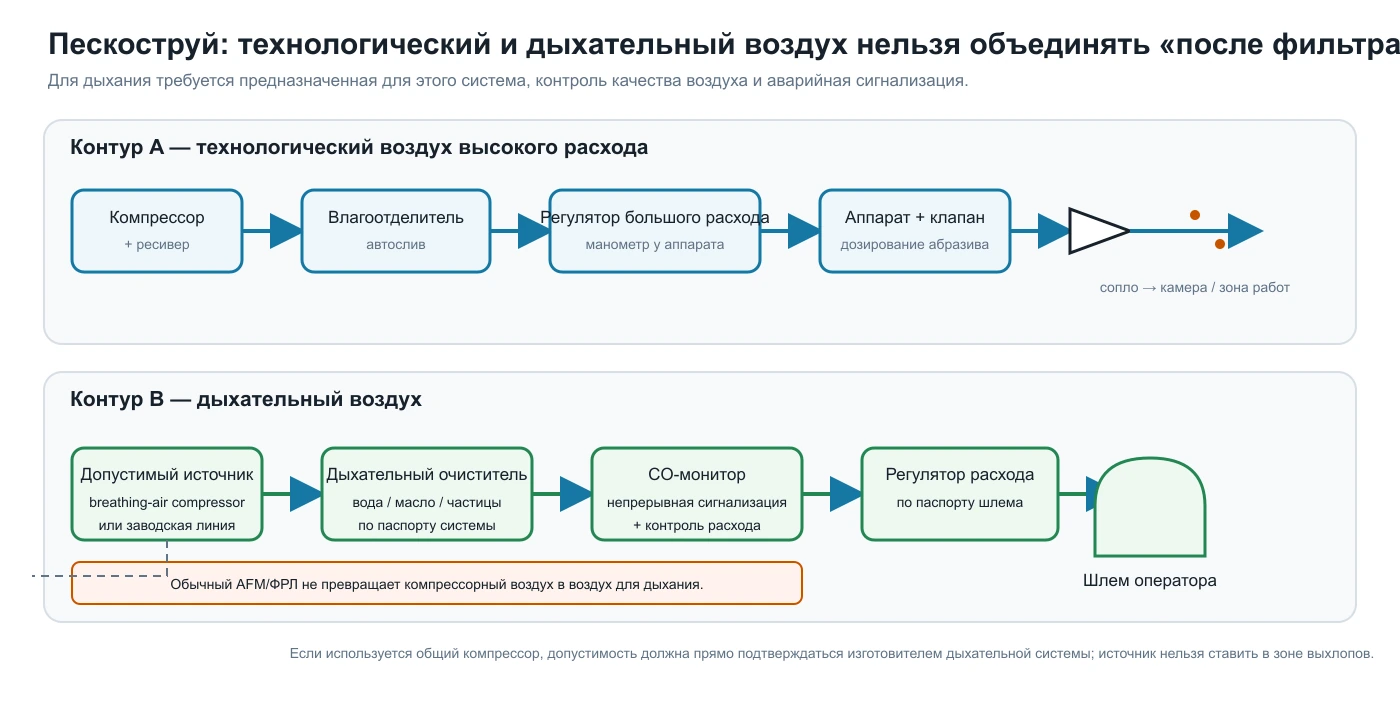

Ключевой момент, который часто упускают: воздух в шлем подаётся отдельной линией через дыхательную панель (фильтры, регулятор, контроль угарного газа, сигнализация), а не прямо из технической магистрали, что идёт на сопло. Требования к дыхательному воздуху — Grade D по CGA G-7.1 (на него ссылается OSHA 1910.134): кислород 19,5–23,5 %, угарный газ не выше 10 ppm, углекислый газ не выше 1 000 ppm, конденсированные углеводороды (масло) не выше 5 мг/м³, без запаха.

Обычный фильтр тонкой очистки воздуха не делает воздух дыхательным: он не убирает угарный газ и пары масла. Дыхательная панель — отдельная покупка вне нашего каталога, а не доработка технической линии. Фильтр-маска с картриджем годится только там, где оператор физически отделён от пыли — например, управляет камерой снаружи через перчаточные проёмы при работающей принудительной вытяжке. Внутри облака пыли, при открытой обработке или в камере без вытяжки — только шлем с подачей воздуха. Экономить на этом узле — не про деньги, а про необратимую болезнь.

Аппарат, бак, ресивер и шланг

• Бак и ресивер — сосуды под давлением. Не превышайте рабочее давление по паспорту, на баке нужны предохранительный клапан и манометр. Самодельный бак из газового баллона или огнетушителя без расчёта, испытаний и предохранительного клапана недопустим — риск разрушения. Сосуды выше 0,07 МПа подпадают под ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» (приказ Ростехнадзора № 536 от 15.12.2020): учёт и освидетельствование — по действующей редакции и группе среды.
• «Мёртвая рука». Клапан управления должен закрывать подачу, как только оператор отпустил рукоятку. При пропаже воздуха управления он обязан закрываться, а не открываться; после возврата воздуха струя не должна запускаться сама.
• Шланг и соединения. От бака до сопла — износостойкий антистатический пескоструйный шланг, а не ПУ-трубка. Соединения страхуют тросиками или шплинтами: сорвавшийся шланг под давлением бьёт как хлыст. Аппарат и шланг заземляют — при движении абразива накапливается статический заряд.
• Пропажа воздуха или электричества. Если дыхательный воздух идёт от той же компрессорной, остановка компрессора оставляет оператора без воздуха в шлеме: нужна сигнализация падения давления и расхода в дыхательной линии и немедленный выход из зоны.
• Шум и посторонние. Струя и компрессор шумят — нужна защита слуха; зону работы ограждают от посторонних.

Пример расчёта: линия под сопло Ø6 мм

Задача: собрать линию подачи воздуха под пескоструйный аппарат с керамическим соплом Ø6 мм, давление сети 6 бар, абразив — электрокорунд.

1. Расход сопла. Qn = 6,9 × 6² × 7 = 6,9 × 36 × 7 = 1 739 нл/мин.
2. Запас на износ и нестабильность сети. Для примера принят ресурс керамики 6–8 часов (допущение): диаметр растёт, закладываем 20 %: компрессор нужен от 1 739 × 1,2 ≈ 2 087 нл/мин, округлённо от 2 100 нл/мин (2,1 м³/мин) непрерывно.
3. Класс компрессора. Бытовой поршневой на 200–300 л/мин даёт в 7–10 раз меньше нужного — не тот класс техники. Винтовой компрессор при типовой удельной мощности около 7 кВт/(м³/мин) даёт ориентировочно 14,6 кВт, округлённо от 15 кВт.
4. Подготовка воздуха. QSL-25 и QFRH-25 с портом G1″ по типоразмеру подходят для такого потока (пропускную способность сверьте с паспортом — в карточках она не указана); фильтр-регулятор G1/4″ по карточке серии AC даёт до 1 100 л/мин — меньше 1 739 нл/мин сопла.
5. Магистраль до бака. PU2016 (20×16 мм) — трубка большого сечения; тонкая 6×4 мм, которой хватает продувочному пистолету, на расходе за 1 700 нл/мин станет бутылочным горлышком и съест давление по длине. От бака до сопла — отдельный пескоструйный шланг, не ПУ.
6. Проверка на карбид бора. Тот же аппарат с более долговечным соплом Ø8 мм карбида бора потребует уже 3 091 нл/мин (запас — от 3 700 нл/мин) — компрессор на 2 100 нл/мин для этого сопла не годится, нужен пересчёт под ~26 кВт.

Вывод по примеру: компрессор на 2 100 нл/мин (около 15 кВт) закрывает сопло Ø6 мм с запасом на износ, но не «растёт» вместе с соплом — переход на Ø8 мм требует другого агрегата, а не докупленного шланга.

Комплект для линии подачи воздуха к пескострую

Готового пескоструйного аппарата, камеры или сопла в каталоге WAALPC нет — компания поставляет компоненты пневмолинии, а не сам инструмент для абразивоструйной обработки. Ниже — проверенные по реестру узлы для линии подготовки и подачи воздуха к уже имеющемуся или отдельно закупаемому аппарату.

Артикул	Назначение	Цена
QSL-25	Влагоотделитель циклонный увеличенной производительности, G1″, до 1,0 МПа	3 290 ₽
QFRH-25	Фильтр-регулятор большого расхода, G1″, держит давление под потоком	10 403 ₽
J-SF40	Быстроразъёмная розетка, размер 40 (проходное сечение в карточке не указано — сверьте с расходом)	440 ₽
J-PM40	Быстроразъёмный штекер, наружная резьба	80 ₽
J-PP40	Быстроразъёмный штекер под трубку	80 ₽
PU2016	Трубка ПУ 20×16 мм (цена указана за метр), крупное сечение под высокий расход — на участок до бака аппарата	369 ₽

Состав — узлы подготовки и подачи воздуха, без самого пескоструйного аппарата, бака, сопла и шлема с подачей воздуха: это отдельные позиции вне пневматического каталога. Дыхательная панель и шланг для дыхательного воздуха в состав не входят (см. раздел безопасности). Срок поставки указан в карточке; резьбу и посадочные размеры под конкретный аппарат сверяем по запросу.

Типичные ошибки при сборке самодельного пескоструя

1. Компрессор выбран по цене, а не по расходу сопла. Сопло Ø6 мм требует от 2 000 нл/мин непрерывно — бытовой поршневой на 200–300 л/мин физически не может это дать, что бы ни было написано на рекламной наклейке компрессора.
2. Абразивом компенсируют нехватку давления. Пересыпанный абразив тормозит поток и снижает скорость струи — производительность падает, а не растёт (см. раздел про давление и абразив).
3. Маленький фильтр-регулятор на линии с большим расходом. Узел с портом G1/4″ (до 1 100 л/мин по карточке серии AC) сам становится сопротивлением на потоке сопла Ø6 — нужен узел большего типоразмера вроде QFRH-25.
4. Влагоотделитель не поставлен или взят маломощный. Абразив слипается в комья от влаги в магистрали — сопло забивается рывками, а причину ищут в компрессоре.
5. Респиратор вместо шлема с подачей воздуха при открытой обработке. Фильтрующая полумаска не держит защиту при прямом облаке абразивной пыли — это риск силикоза, а не гипотетическая опасность.
6. Износ сопла не учтён в запасе компрессора. Керамика растёт в диаметре за считанные часы работы — расчёт «впритык» по номинальному диаметру нового сопла перестаёт сходиться уже через смену-две.
7. Нет «мёртвой руки» и предохранительного клапана, бак самодельный. Сорванный шланг, разрушенный бак или самопроизвольный пуск струи — травмы, а не поломка.

Вопросы и ответы

Сколько воздуха расходует пескоструй с соплом Ø6 мм?

При обычном рабочем давлении 6 бар избыточных (7 бар абс.) сопло Ø6 мм расходует около 1 739 нл/мин по формуле критического расхода Qn = 6,9 × d² × p₁. Это непрерывный поток, пока открыт клапан подачи воздуха, а не средняя цифра за цикл, как у импульсного инструмента.

Хватит ли бытового компрессора 200–300 л/мин для пескоструя?

Нет. Такой компрессор тянет непрерывно поток на порядок меньше, чем требует даже тонкое пескоструйное сопло Ø4 мм. Для сопла Ø6 мм нужен компрессор от 2 000 нл/мин — это винтовой класс, а не бытовой поршневой.

Почему пескоструй «плюётся» абразивом рывками?

Чаще всего — влага в магистрали: она склеивает абразив в комья, которые проходят через дозирующий клапан и сопло неровно. Второй частый случай — просевшее давление из-за компрессора, не покрывающего расход сопла: у сифонного пистолета подсос абразива держится на скорости воздуха, а она падает вместе с давлением, у напорного аппарата падает скорость частиц.

Что дольше служит — керамическое сопло или карбид бора?

Керамическое сопло изнашивается быстрее всех — за часы непрерывной работы, карбид вольфрама служит дольше, карбид бора обычно дольше карбида вольфрама; точные часы зависят от завода и абразива — смотрите паспорт сопла. Керамика дешевле и годится для редкого использования, карбид бора окупается там, где пескоструй работает почти постоянно.

Можно ли компенсировать слабый компрессор, если сыпать больше абразива?

Нет, это делает только хуже. Разрушающая способность струи зависит от скорости частиц, то есть от давления воздуха, а не от объёма абразива. Избыток абразива тормозит воздушный поток и снижает скорость струи вместо того, чтобы её усилить.

Обязателен ли шлем с подачей воздуха или хватит респиратора?

При открытой обработке или работе в камере без принудительной вытяжки, отделяющей оператора от пыли, — обязателен шлем непрерывной подачи воздуха (тип CE). Обычная фильтрующая полумаска не держит защиту при прямом облаке пыли абразива, а кремнезёмная пыль вызывает необратимое поражение лёгких.

Что будет при пропаже воздуха или электричества?

Клапан управления («мёртвая рука») должен закрываться сам, струя не должна запускаться при возврате воздуха. Опаснее всего потеря дыхательного воздуха в шлеме, если он идёт от той же компрессорной: нужна сигнализация и немедленный выход из зоны.

Чем пескоструйная камера выгоднее открытой обработки?

Камера возвращает абразив в оборот — расход абразива в разы ниже, чем при открытой работе, где абразив используется один раз. Ограничение — деталь должна помещаться внутри камеры; для крупногабарита выбора нет, кроме открытой обработки с полным комплектом СИЗ.

Прислать спецификацию на проверку

Если расчёт сошёлся и остаётся собрать линию — пришлите давление в сети, диаметр сопла (или желаемую производительность) и тип абразива на info@corneta.ru. Подберём влагоотделитель, фильтр-регулятор большого расхода и сечение трубки под вашу линию, оценим, какой класс компрессора нужен под задуманное сопло.

---

Вадим Ибрагимов, главный инженер corneta.tech. Занимаюсь подбором промышленной пневматики и расчётом пневмолиний. Расход через сопло пересчитан по формуле критического истечения (DIN 1343).
