Экономия сжатого воздуха: 7 способов снизить затраты на 30-50%

Экономия сжатого воздуха: 7 способов снизить затраты на 30-50%

Экономия сжатого воздуха — 7 способов снизить затраты на 30-50%

Сжатый воздух — самый дорогой энергоноситель на производстве. 1 м³ воздуха при давлении 7 бар стоит 1.0–1.5 ₽ в зависимости от тарифа. Компрессор мощностью 30 кВт при двух сменах потребляет около 120 000 кВт·ч в год — порядка 840 000 ₽ при тарифе 7 ₽/кВт·ч (расчёт ниже). Значительная часть этих денег утекает через неустранённые утечки, завышенное давление и потери в магистрали.

Товары из статьи

WAALPC AFRWAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000
WAALPC ARWAALPC ARот 500 ₽Поставка 3–5 недель · AR2000-01
WAALPC AFWAALPC AFФильтр
Давление: 0,05–0,85 МПа
от 560 ₽Поставка 3–5 недель · AF2000-02
WAALPC PU-TUBEWAALPC PU-TUBEот 15 ₽В наличии · PU0850-T
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽Поставка 3–5 недель · PC04-M5

Собрать линию целиком — снимите галочку с ненужной позиции

ПозицияРоль в линииЦена
Фильтр-регулятор: очистка и настройка давленияот 840 ₽
Регулятор давленияот 500 ₽
Трубка подвода воздуха (цена за метр)от 15 ₽

Итого выбранное: от 1 355 ₽

Цены — «от», по самому доступному исполнению серии; резьбу и допустимый расход воздуха смотрите в карточке каждой позиции. Нужна помощь с подбором — 8-800-350-01-08.

В статье — 7 способов снизить затраты на сжатый воздух без замены оборудования. Доли и проценты ниже — ориентиры отраслевой практики, а не измерения вашего цеха: фактические потери определяет аудит.

Сколько на самом деле стоит сжатый воздух у вас?

Себестоимость 1 м³ сжатого воздуха при стандартных параметрах:

  • Электроэнергия (70-80%): компрессор расходует 0.10–0.12 кВт·ч/м³. При тарифе 7 ₽/кВт·ч это даёт 0.70–0.84 ₽/м³ только на электричество.
  • Амортизация компрессора (10-15%): ресурс компрессора около 50 000 часов, в пересчёте на воздух — порядка 0.2 ₽/м³.
  • Обслуживание (5-10%): замена масла, фильтров, сепараторов → 0.1–0.15 ₽/м³.
  • Итого: 1.0–1.5 ₽/м³ для типового цеха.

Считайте свою себестоимость без формул — калькулятор стоимости сжатого воздуха: вводите тариф и КПД компрессора, получаете точную цифру за 30 секунд.

Где теряется воздух — что показывает Парето?

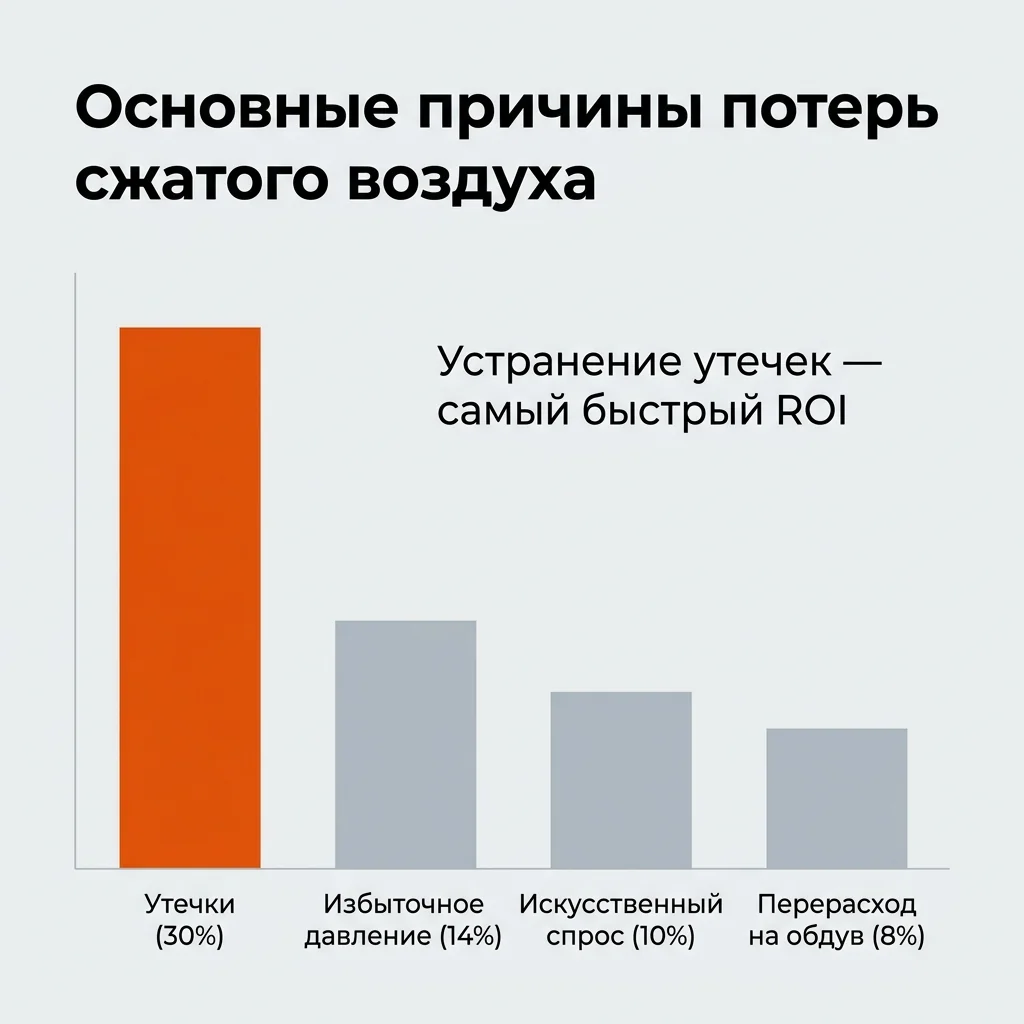

Структура потерь сжатого воздуха в цехе — диаграмма Парето

Структура потерь в типовом цехе через 5 лет работы без аудита:

Источник потерь Доля от общих Что делать
Утечки на фитингах и шлангах 25–35% Поиск ультразвуком, замена изношенных фитингов
Завышенное давление компрессора 10–15% Снижение на 1 бар = -7% энергии
Утечки на распределителях 5–10% Замена изношенных уплотнений
Потери в магистрали (диаметр) 5–8% Увеличение Ø трубы на узких участках
Открытое потребление (продувка деталей) 3–7% Замена на воздушные ножи или вакуум
Конденсат + неисправные осушители 2–5% Поверка и автодренаж

Сложите 25+10+5+5+3+2 = 50% — потенциал экономии, если устранить все источники. На практике доля устранимых потерь зависит от состояния вашей системы и определяется аудитом.

🛒 С чего начать прямо сейчас:

Калькулятор экономии — введите параметры цеха и узнайте сумму годовых потерь. В каталоге: ФРЛ-блоки, фитинги, ремкомплекты для устранения утечек.

→ Рассчитать сколько вы теряете в год

Способ 1: почему устранение утечек — главная победа?

Одна утечка диаметром 1 мм при 7 бар — около 46 нл/мин (Q ≈ 9,2 · μ · d² · (p + 1), μ ≈ 0,62 для острой кромки) = ~44 м³ за двухсменные сутки (16 ч) = около 44 ₽/сутки ≈ 11 000 ₽/год при 1 ₽/м³. Утечка 3 мм даёт уже около 410 нл/мин = 200–300 ₽/смена = около 100–150 тыс. ₽/год.

Типовой цех имеет 5–15 неустранённых утечек заметной суммарной потерей в год.

Как искать:

  1. Мыльный раствор — старый метод, бесплатно. Эффективен только на видимых соединениях.

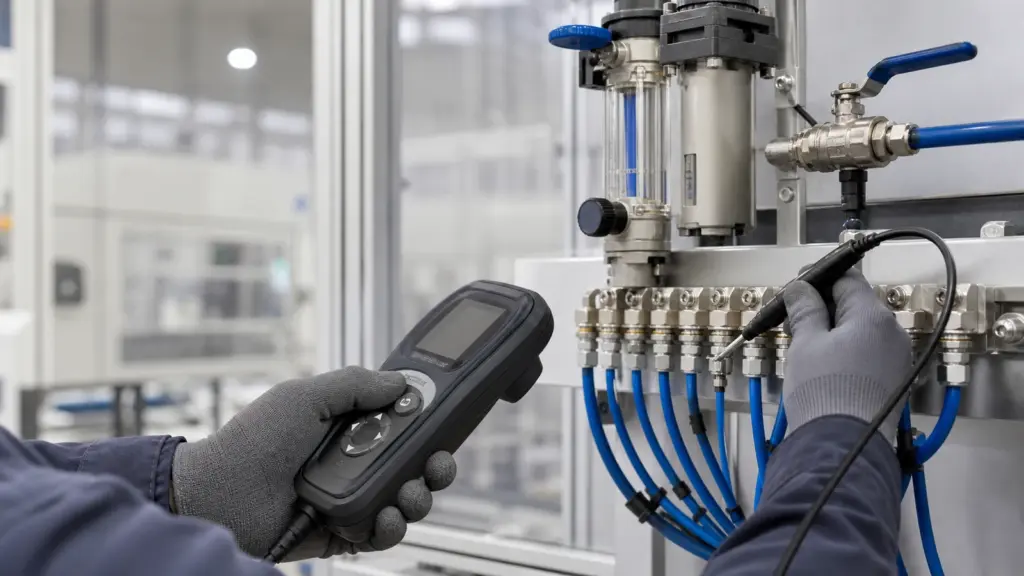

  2. Ультразвуковой детектор — прибор для поиска утечек. Слышит утечки сквозь стену.
  3. Расходомер на ночной режим — измеряете расход когда производство стоит. Если >0 — есть утечки.

Считайте конкретные потери для вашей утечки — калькулятор стоимости утечек: введите диаметр и давление, получите ₽/год.

Для устранения нужны: качественные фитинги WAALPC, ремкомплекты уплотнений и трубки PU без микротрещин. Срок жизни блока ФРЛ в чистом воздухе заметно больше.

Способ 2: как снижение давления на 1 бар экономит 7% энергии?

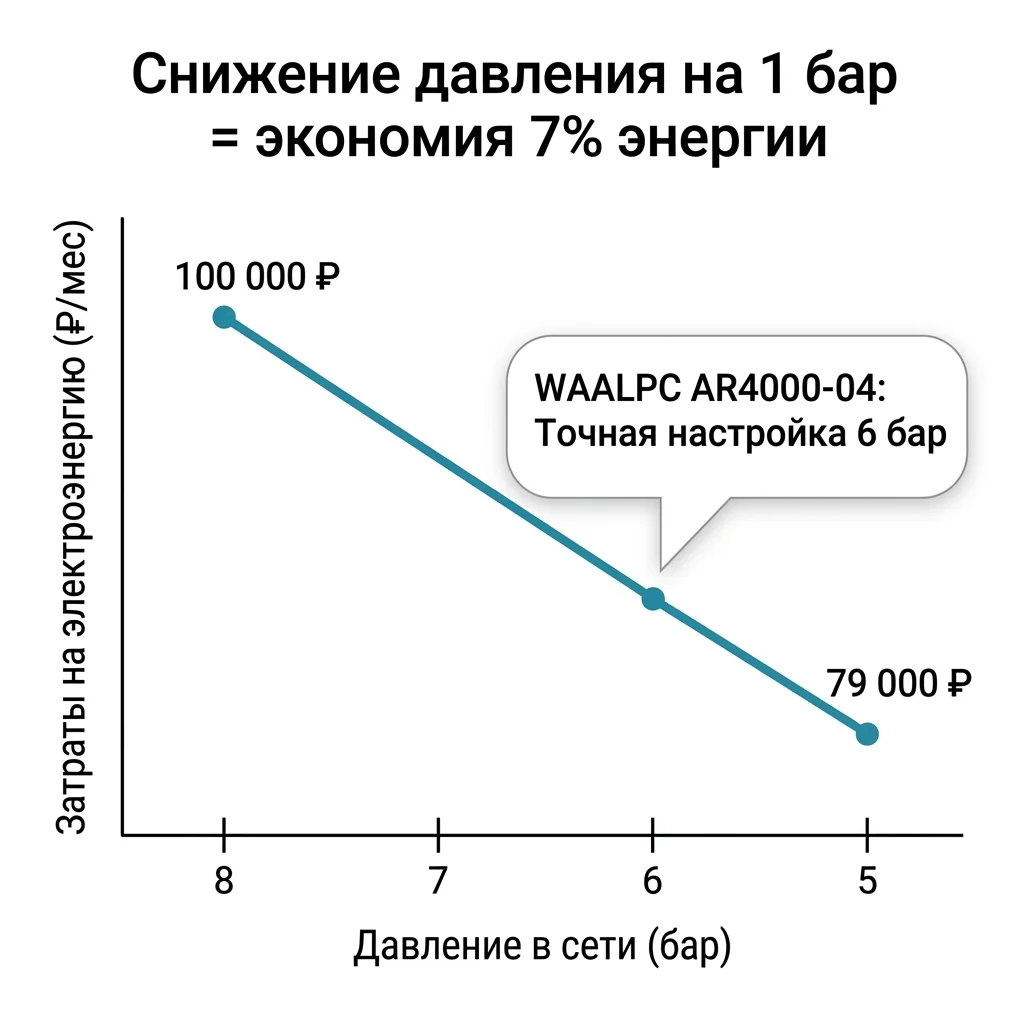

Снижение давления в пневмосистеме — график экономии энергии

Многие цеха работают с давлением 7–8 бар «на всякий случай», тогда как реально оборудованию хватит 5–6 бар. Каждый сэкономленный бар снижает энергопотребление на 6–7%.

Расчёт для цеха с компрессором 30 кВт, 16 ч/день, 250 дней в году:

  • Базовое потребление: 30 × 16 × 250 = 120 000 кВт·ч/год = 840 000 ₽ при тарифе 7 ₽/кВт·ч
  • Снижение с 8 до 6 бар = -14% = экономия около 117 600 ₽/год

Как снижать безопасно:

  1. Проведите аудит — какой минимум нужен каждому потребителю (запросите паспорт оборудования)
  2. Установите регуляторы давления WAALPC AR на каждой ветке отдельно
  3. Настройте компрессор на 0.5 бар выше максимально требуемого (запас на динамические провалы)
  4. Контролируйте манометрами на каждой машине

Способ 3: зачем нужен правильный ФРЛ перед каждым потребителем?

Без подготовки воздуха срок жизни цилиндров и распределителей заметно сокращается. Износ уплотнений = микро-утечки = повышенный расход.

Минимальный ФРЛ: фильтр 25 мкм + регулятор давления + лубрикатор. Блок WAALPC AC4010-04 — 4 110 ₽, окупается за счёт сокращения замен оборудования.

Подбор ФРЛ под расход — конфигуратор FRL по ISO 8573.

🛒 Каталог ФРЛ:

WAALPC AC1010–AC4010 — расход 90–3000 л/мин при 0,7 МПа. Гарантия 1 год, срок поставки — в карточке.

→ Подобрать ФРЛ под ваш расход

Способ 4: как оптимизировать магистраль?

Если давление в цехе 6 бар у компрессора, а на дальнем потребителе 4.8 бар — это 1.2 бар потерь только на трубопроводе. Это означает компрессор работает на 7-8% мощнее, чем нужно.

Главные узкие места:

  • Тонкие магистральные трубы — Ø16 мм при потреблении 1500 л/мин на длине 50 м — около −0,7 бар (на Ø25 — всего около −0,08 бар; внутренние диаметры)
  • Обилие фитингов и колен — каждое колено 90° = эквивалент 1.5 м прямой трубы
  • Тупиковые ветки — в кольцевой схеме потери в 2-3 раза меньше
  • Старые шланги — со временем внутренний диаметр сокращается из-за отложений

Расчёт диаметра для вашего расхода — калькулятор диаметра трубки. Для подбора аналога — каталог пневмотрубок PU/PA/PE.

Способ 5: как перейти с продувки на воздушные ножи или вакуум?

Открытая продувка деталей сжатым воздухом — типовой процесс, но крайне неэффективный. Открытый шланг 6×4 мм при 6 бар по формуле из способа 1 выпускает порядка 600 нл/мин чистого воздуха в атмосферу.

Альтернативы:

  • Воздушные ножи Coanda — заметная экономия за счёт эффекта эжекции (поток увлекает за собой окружающий воздух)
  • Вакуумная сдувка — для лёгких деталей, дешевле в работе
  • Регулятор времени на пневмопистолет — отключение через 0.5–1 сек после нажатия

Способ 6: как рекуперировать тепло компрессора?

Винтовой компрессор 90% потребляемой энергии превращает в тепло. Этот тепло можно использовать для:

  • Отопления цеха зимой — установка теплообменника на маслосистему = сокращение счёта за газ
  • Подогрева ГВС — теплоноситель воды до 60–70°С
  • Технологического процесса — сушка, нагрев

Теплообменник окупается за счёт возврата тепла: срок считайте по своему тарифу на отопление и часам работы компрессора.

Способ 7: как настроить автоматическое отключение по нагрузке?

Большинство цехов работают «всегда включенным» компрессором. На обедах, пересменах и в нерабочие часы компрессор продолжает поддерживать давление в системе и подкачивать ресивер из-за утечек.

Решение:

  • Реле времени или ПЛК с расписанием — выключение в 18:00–07:00 и обед
  • Датчик потока — выключение если расход <5% от номинала более 10 минут
  • Несколько компрессоров с каскадным управлением — основной + резервный, включается только под нагрузкой

Экономия для цеха 1-смены: компрессор работает 8 ч вместо 24 ч в режиме холостого хода. Минус 16 часов × 30% поддержки давления × годовой расход = 5–10% годового расхода.

Как выглядит сводная таблица способов?

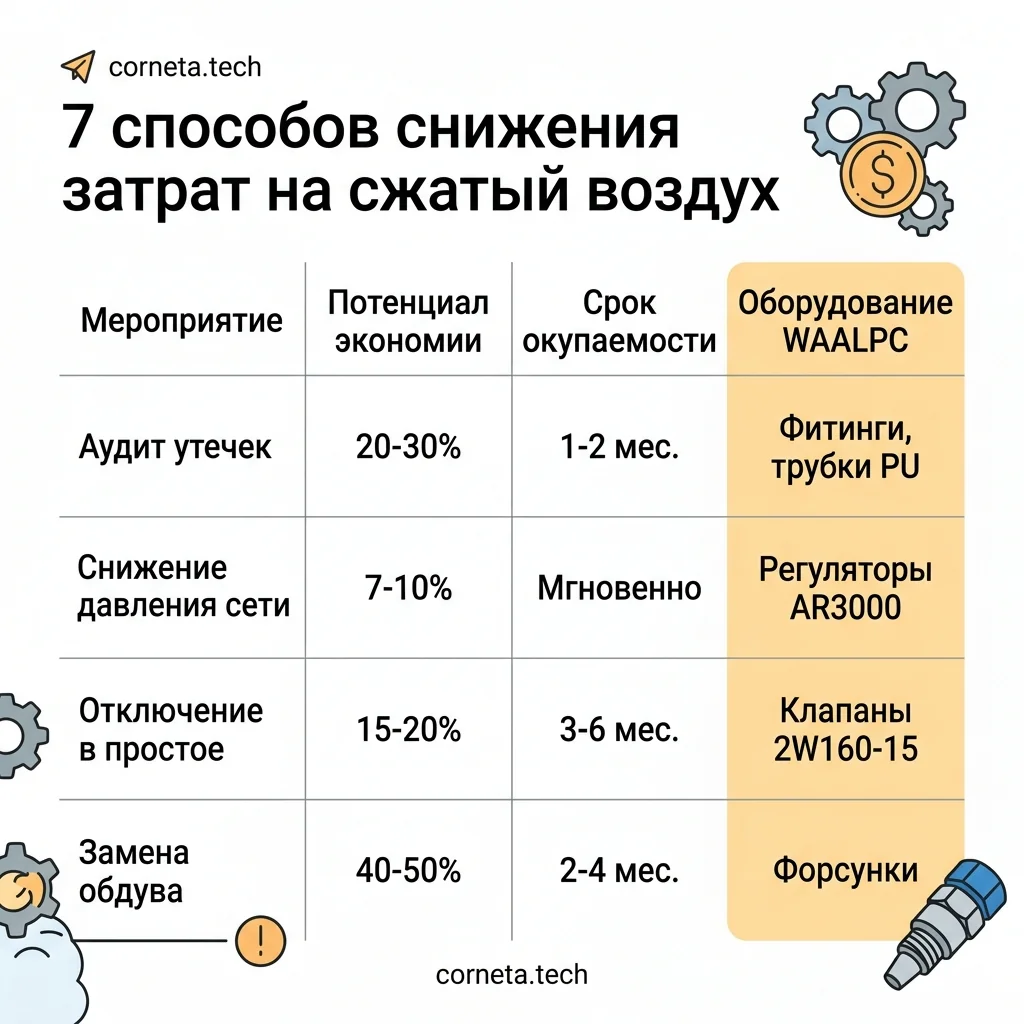

ROI экономии сжатого воздуха — окупаемость 7 способов

Способ Эффект
1. Устранение утечек -30%
2. Снижение давления -7-14%
3. ФРЛ перед потребителями +ресурс
4. Оптимизация магистрали -5-10%
5. Замена продувки -3-5%
6. Рекуперация тепла +тепло
7. Автоматизация -5-10%

Совокупный эффект зависит от исходного состояния системы: проценты в таблице — ориентиры, а не гарантия.

Считайте свой потенциал экономии

Введите параметры цеха в калькулятор — получите точные ₽/год потерь и план оптимизации.
В каталоге WAALPC — модели для устранения утечек, оптимизации давления и подготовки воздуха.

Что из каталога пригодится для экономии воздуха?

  • Регулятор давления AR2000-02 — 860 ₽, отдельное давление на каждой ветке
  • Фильтр-регулятор AW2000-02 — 1 260 ₽, подготовка воздуха перед потребителем
  • Цанговый фитинг PC08-01 — 50 ₽, замена изношенного соединения
  • Угловой фитинг PL08-01 — 70 ₽
  • Блок подготовки AC4010-04 — 4 110 ₽

Какие вопросы чаще всего задают про экономию сжатого воздуха?

Сколько реально стоит 1 м³ сжатого воздуха для среднего цеха?

1.0–1.5 ₽/м³ для типового цеха при тарифе 6–8 ₽/кВт·ч и удельном расходе компрессора 0.10–0.12 кВт·ч/м³. Точную себестоимость для вашего предприятия рассчитывает калькулятор стоимости сжатого воздуха — учитывает амортизацию, обслуживание и фактический КПД компрессора.

Какая утечка обходится дороже всего?

Утечка диаметром 3 мм при давлении 7 бар расходует около 410 нл/мин — это порядка 100–150 тыс. ₽/год при двухсменной работе. Это эквивалентно одному «забытому» отвинченному фитингу. Утечки 1 мм (микротрещины) — порядка 11 000–17 000 ₽/год каждая, но в типовом цехе их 5–15 штук. Для конкретного расчёта по вашей утечке — калькулятор стоимости утечек.

На сколько снижается энергопотребление при понижении давления?

Каждый бар снижения = -6-7% энергопотребления компрессора. Снижение с 8 до 6 бар = -14% к счёту за электричество. Например, для компрессора 30 кВт работающего 16 ч/день 250 дней/год это экономия около 120 000 ₽/год при тарифе 7 ₽/кВт·ч. Главное — убедиться, что 6 бар достаточно всем потребителям (паспорт оборудования).

Окупится ли установка ФРЛ перед каждым потребителем?

Как правило, да: без подготовки воздуха срок службы цилиндров и распределителей заметно сокращается — частые замены оборудования стоят дороже стоимости ФРЛ-блока. Дополнительный эффект — устранение микро-утечек на изношенных уплотнениях. Каталог ФРЛ WAALPC AC1010–AC4010 — расход от 90 до 3000 л/мин при 0,7 МПа.

С чего начать оптимизацию — у нас старый цех на 50 цилиндров?

Шаг 1: запустите калькулятор экономии — получите оценку потенциала. Шаг 2: проведите ультразвуковой аудит утечек. Шаг 3: установите регуляторы давления на ветках. Шаг 4: замените изношенные фитинги и старые ФРЛ. На шагах 1-4 типичная экономия 30-40% от текущего счёта.

Какое оборудование лучше для устранения утечек — оригинал или китайский аналог?

Для устранения утечек важна не цена детали, а качество уплотнений и точность изготовления резьбы. WAALPC — китайская премиум-серия, совместимый аналог европейских и японских брендов по размерам ISO. Цена заметно ниже европейских, гарантия 1 год. Для большинства задач (не пищевое, не медицинское производство) WAALPC — оптимальный выбор по соотношению цена/ресурс. Подробнее об аналогах Festo, SMC, AirTAC →

Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Да. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам. Срок — 1 рабочий день, в ответ получите таблицу по 3 категориям с ценами, сроками и сертификатами. Отправить список →
