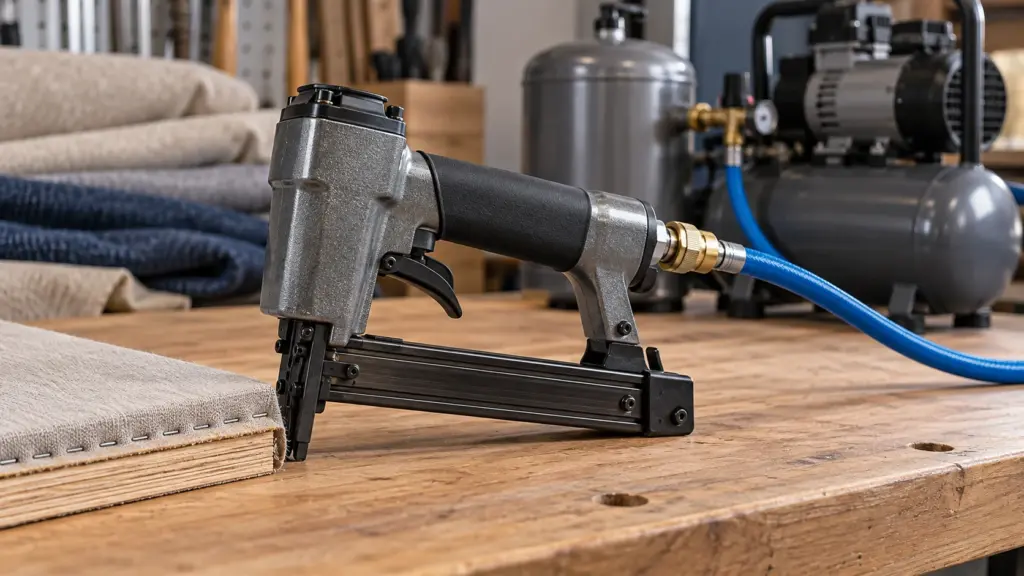

Пневмостеплер: расход воздуха и подбор компрессора

Краткий ответ

Пневмостеплер тратит воздух не потоком, а порциями — как и пневматический нейлер, а не как гайковёрт или продувочный пистолет: один объём свободного воздуха на каждый удар. Скоба легче и тоньше гвоздя, энергия одного выстрела ниже — но темп у мебельного степлера выше: 60-100 скоб в минуту против 20-60 выстрелов у нейлера, на верхней границе диапазонов почти вдвое (100 против 60). При широкой короне (0,55 л на выстрел при рабочих 6,3 бар) и максимальном темпе 100 скоб/мин это 55 нл/мин — уже больше, чем у чистового нейлера на его типичном темпе 60 выстр/мин (51 нл/мин), хотя энергия одного выстрела скобы, по грубой оценке, примерно в 1,5 раза ниже (0,55 и 0,85 л — оценки по порядку величины, паспортов нет).

Отсюда правило подбора: компрессор считают, как и для другого импульсного инструмента, по среднему расходу с запасом 20-50 %, а ресивер — по длине непрерывного прохода скобами без пауз и допустимой просадке, а не по одному выстрелу. Ресивер только покрывает дефицит на время прохода: средний расход за смену компрессор всё равно должен обеспечивать. У степлера, в отличие от нейлера, такой проход — обычное дело: строчка скоб по кромке задней стенки шкафа или обивке спинки стула легко тянется 30-50 секунд без остановки, и именно это, а не единичный выстрел, определяет объём буфера. Формула и расчёт — ниже.

Почему степлер расходует воздух иначе, чем нейлер и гайковёрт

Это четвёртая статья цикла о расходе воздуха ручным пневмоинструментом — после нейлера, гайковёрта и продувочного пистолета. У каждого — свой характер расхода, и степлер стоит ближе всех к нейлеру: оба берут воздух не потоком, а порциями на каждый удар. Разница — не в механике, а в темпе и в том, как долго инструмент работает без пауз.

Инструмент	Характер расхода	Скважность нагрузки	Типичный расход, нл/мин
Нейлер (чистовой / каркасный)	импульсный	≈0,8 %	17-162
Пневмостеплер (узкая / широкая корона)	импульсный	≈0,8 %	10,5-55
Пневмогайковёрт	ударно-циклический	20-25 %	106 средний / 424 под нагрузкой
Продувочный пистолет	непрерывный, пока нажат курок	до 100 %	193-773 (по диаметру сопла)

По скважности степлер и нейлер — близнецы: клапан открыт доли процента времени. Но у нейлера пауза между выстрелами почти всегда есть — плотник переставляет заготовку. У степлера при обшивке кромки или строчке ткани пауз нет вообще: это меняет расчёт ресивера, а не компрессора — разбор ниже, в разделе о ресивере.

Объём одного выстрела скобы: формула и пересчёт в нл/мин

Камера бойка степлера — конструктивно фиксированный объём. При выстреле сжатый воздух из камеры расширяется в атмосферу, и по закону Бойля—Мариотта объём свободного (нормального) воздуха на один выстрел равен объёму камеры, умноженному на отношение абсолютного давления магистрали к атмосферному, — тот же принцип, что и у нейлера, и у сопла продувочного пистолета.

Скоба тоньше гвоздя и легче, а камера бойка под неё — соответственно меньше. Для расчёта берём два класса: узкая корона (декоративная обивка, тонкая ткань, поролон, лёгкий картон — где важен небольшой след от скобы) и широкая корона (крепление ДСП, фанеры, каркасных элементов — где нужна большая держащая сила). Точных паспортных цифр расхода на выстрел производители пневмостеплеров, как правило, не публикуют — как и с нейлером, это инженерная оценка по порядку величины, а не характеристика конкретной модели:

• Узкая корона — около 0,35 л свободного воздуха на выстрел при 6,3 бар;
• Широкая корона — около 0,55 л на выстрел при тех же 6,3 бар.

Для ориентира: у зарубежных производителей потребление пневмостеплеров указывают диапазоном порядка 0,3-2 куб.фут/мин (примерно 8,5-57 л/мин) — значения приведены по памяти, источник не сверен, а темп и давление, к которым они отнесены, неизвестны. Поэтому попадание наших 10,5-55 нл/мин в эту вилку не считается проверкой — это лишь порядок величины.

Расход степлера по темпу забивки — таблица

Как и у нейлера, таблица переводит объём одного выстрела в средний расход при трёх ориентирах темпа — 30, 60 и 100 скоб в минуту, — чтобы не пересчитывать формулу для своей интенсивности работы каждый раз.

Класс скобы	Объём на выстрел, л (6,3 бар)	30 скоб/мин	60 скоб/мин	100 скоб/мин
Узкая корона (обивка, ткань, поролон)	0,35	10,5 нл/мин	21 нл/мин	35 нл/мин
Широкая корона (ДСП, фанера, каркас)	0,55	16,5 нл/мин	33 нл/мин	55 нл/мин

Даже верхняя строка на максимальном темпе — 55 нл/мин — в 7-8 раз ниже среднего расхода пневмогайковёрта под нагрузкой (424 нл/мин) и продувочного пистолета с соплом от Ø3 мм (435 нл/мин). Компрессору эти цифры дадутся легко. Но по сравнению с ближайшим родственником — нейлером — картина другая: 55 нл/мин на максимальном темпе широкой короны уже выше, чем 51 нл/мин у чистового нейлера на его типичном темпе 60 выстр/мин. Разбор — в следующем разделе.

Почему при меньшей энергии выстрела расход степлера догоняет нейлер

Энергия удара грубо растёт с объёмом камеры (это оценка: на неё влияют также ход и площадь поршня). Объём свободного воздуха на выстрел у широкой короны (0,55 л) примерно в 1,5 раза меньше, чем у чистового нейлера (0,85 л), а у узкой (0,35 л) — в 2,4 раза; при одном давлении это те же отношения, что у объёмов камер, поэтому энергия одного удара, скорее всего, ниже. Но расход воздуха считается не по энергии одного выстрела, а по произведению объёма на темп, а темп у степлера — 60-100 скоб/мин против 20-60 выстр/мин у нейлера. Меньший множитель на больший темп в итоге даёт сопоставимый или даже больший результат.

Мгновенный расход в момент самого удара у степлера тоже высокий, хоть и ниже, чем у нейлера: ход бойка короче и легче, допущение автора о времени открытия клапана — около 5 мс (источника нет; у нейлера принято 7-8 мс, боёк массивнее и ход длиннее). При темпе 100 скоб/мин клапан открыт всего 100 × 0,005 с = 0,5 с из 60 — скважность около 0,8 %, той же величины, что и у нейлера на его максимальном темпе. Отсюда мгновенный расход широкой короны: 0,55 / 0,005 = 110 л/с, или около 6 600 нл/мин в пересчёте на минуту — оценка при допущении 5 мс, иллюстрация того, зачем нужен локальный буфер, а не паспортное требование к компрессору. Соотношение «пик / среднее» здесь — 6 600 / 55 ≈ 120, почти то же самое, что и у нейлера на его темпе (≈125). Оба инструмента — импульсные в одном порядке величины; катастрофически разные у них не пики, а то, сколько времени подряд эти импульсы идут без остановки — разбор в следующем разделе.

Ресивер при высоком темпе: что он закрывает, а что нет

Формула объёма ресивера — та же, что применяется для нейлера и гайковёрта:

Обозначение	Что это
V	Объём ресивера, л
T	Длительность непрерывного прохода скобами подряд, мин — не одного выстрела
C	Дефицит подачи: расход инструмента при темпе прохода минус реальная отдача компрессора, нл/мин
Pa	Атмосферное давление, ≈1 бар абс.
P1−P2	Допустимая просадка давления в сети, бар

V = T × C × Pa / (P1 − P2)

Ключевое отличие степлера от нейлера — не в C и не в пике, а в T. У нейлера непрерывная серия — это забивка листа обшивки, 20-30 выстрелов подряд, обычно 15-30 секунд. У степлера непрерывный проход без пауз — рядовая ситуация: строчка скоб по кромке задней стенки шкафа или по шву обивки тянется 30-50 секунд, потому что рука движется вдоль детали, а не переставляет заготовку между ударами. Более долгий проход требует большего T в формуле — а значит, больший ресивер может понадобиться даже при заметно меньшем среднем расходе и дефиците C, чем у нейлера. Ресивер гасит короткий пик и покрывает дефицит на время прохода — компрессор такой пик не гасит физически. Но ресивер не подменяет производительность: между проходами он должен восполниться, а средний расход за цикл работы компрессор обязан обеспечить. Числа на конкретном примере — в разделе «Расчёт на реальном примере» ниже; свои значения — в калькулятор объёма ресивера.

Давление под скобу и материал: ДСП, массив, мебельная ткань

У степлера, в отличие от нейлера, рабочее давление сильнее зависит от материала — узкая корона и деликатная обивка не прощают избытка так же легко, как массив прощает недостаток. Диапазон ниже — обобщение по зарубежным производителям пневмостеплеров (рабочий диапазон в целом 4,5-8,3 бар, или 65-120 psi), не паспорт одной модели:

Материал / тип скобы	Давление	Почему
Мебельная ткань, тонкий поролон, картон (узкая корона)	4,5-5,5 бар	выше — риск прорыва короной ткани или поролона: скоба должна прижать материал, а не прорезать его
ДСП, МДФ, фанера (узкая или широкая корона по длине ножки)	5,5-6,3 бар	стандартный рабочий диапазон, скоба садится заподлицо за один цикл
Массив твёрдых пород, многослойная фанера (широкая корона, длинные ножки)	6,3-7,0 бар, у части моделей до 8,3	плотная древесина требует запаса энергии на полное внедрение ножек без «недобития»

Практический вывод: одна и та же настройка регулятора «на всё» — типичная ошибка (разбор ниже). Для деликатной обивки после массива регулятор нужно снижать, а не оставлять на верхней границе «про запас».

Что происходит при просадке давления: скоба не добивается

Если давление на входе в степлер просаживается ниже рабочего минимума, боёк не успевает разогнаться до конца хода — скоба остаётся не добитой: корона (спинка скобы) торчит над поверхностью вместо того, чтобы уйти заподлицо. На видимом шве обивки это не только эстетический брак — торчащая скоба цепляет ткань и режет руки при дальнейшей работе.

Характерный признак — как и у нейлера, не постепенное, а ступенчатое ослабление: первые скобы в проходе садятся ровно, а ближе к концу длинного шва корона начинает выступать. Это почти всегда значит, что ресивер или реальная отдача компрессора взяты без запаса под самый длинный непрерывный проход, который реально случается в работе, а не под усреднённый паспортный темп. Обратная ошибка — завышенное давление под деликатный материал (см. таблицу выше): тогда корона, наоборот, прорезает ткань или проламывает поролон, хотя формально «недобития» нет.

Решение по порядку: (1) сократить длину непрерывного прохода, если это возможно по технологии; (2) пересчитать ресивер и реальную отдачу компрессора по формуле выше, а не полагаться на табличку «6 бар» на корпусе; (3) проверить, не стоит ли на длинной трассе тонкий шланг с внутренним каналом 3-4 мм (раздел ошибок); (4) держать давление регулятора под конкретный материал, а не «с запасом на всё».

Подготовка воздуха: смазка по паспорту и влагоотделитель

Механизм степлера — тот же поршень-боёк с резиновыми уплотнениями, что и у нейлера, только меньшего размера. Смазка по паспорту: несколько капель масла для пневмоинструмента в штуцер перед сменой и пара холостых прокачек, либо маслораспылитель в линии — решает инструкция конкретной модели (многие степлеры выпускают с расчётом на работу без масла). Есть и обратная сторона: масляный туман из линии оседает на светлой обивке, поэтому при работе по ткани смазку подают каплями вручную, а не из маслораспылителя. Тип и норму масла под интервал смазки можно свериться в калькуляторе подбора смазки.

Второй элемент подготовки воздуха для степлера часто пропускают — влагоотделение. Базовый фильтр в составе БПВ у самого инструмента рассчитан на тонкую очистку и работает на небольшом объёме, а не на приём бросков конденсата целиком: если компрессор без осушителя и без отдельного слива, крупные капли воды и масляный туман от компрессора долетают до степлера при плохой погоде или в неотапливаемом цехе зимой. Итог — коррозия бойка, залипание клапана, ржавые разводы на светлой ткани обивки. Оптимальная схема — два рубежа: фильтр-влагоотделитель сразу после ресивера (снимает основную массу конденсата на входе в разводку) и БПВ у самого степлера (тонкая очистка, регулятор давления и, если паспорт требует смазки, маслораспылитель).

Расчёт на реальном примере

Задача: сборка мебельного корпуса, скобами широкой короны крепится задняя стенка из ДСП по периметру фальца, непрерывный проход без пауз. Магистраль от компрессора до верстака — 8 м, рабочее давление сети 6,3 бар. Темп в проходе — 100 скоб/мин, длительность непрерывного прохода T = 40 с = 0,667 мин — реалистичная длина шва для задней стенки среднего шкафа.

• Средний расход. Объём выстрела широкой короны 0,55 л. При темпе 100 скоб/мин: 0,55 × 100 = 55 нл/мин.
• Компрессор по правилу. Нужная отдача с запасом 30 % (внутри принятого диапазона 20-50 %): 55 × 1,3 ≈ 72 → берём компрессор с реальной отдачей от 72 нл/мин. Частая ошибка на практике — в цехе уже стоит компактный однопоршневой компрессор, выбранный по табличке «6 бар» на корпусе, а не по реальной отдаче; в жизни она часто оказывается около 40 нл/мин.
• Ресивер по формуле. Дефицит C = 55 − 40 = 15 нл/мин (отдача 40 нл/мин — допущение для примера). Допустимую суммарную просадку до инструмента примем 0,5 бар (допущение): скобы по одному шву должны сесть на одинаковую глубину, заметная на глаз ступенька в середине недопустима. Потеря в трубке (следующий пункт) ≈0,09 бар, на буфер остаётся ≈0,4 бар. Pa ≈ 1 бар. V = 0,667 × 15 × 1 / 0,41 ≈ 25 л — теоретический минимум. С практическим запасом берём ресивер от 30 л.
• Сравнение с нейлером. В примере из статьи о нейлере на единицу дефицита подачи требовалось V/C = 61/72 ≈ 0,85 л на 1 нл/мин. Здесь V/C = 25/15 ≈ 1,7 — почти вдвое больше ресивера на единицу дефицита, хотя сам дефицит скромнее. Причина не в «прожорливости» степлера, а в том, что проход дольше (40 с против 30 с серии у нейлера, ×1,33) и запас на просадку меньше (≈0,4 против ≈0,6 бар, ×1,5) — вместе это даёт множитель около 2.
• Трубка. Диаметр в артикуле наружный, считать надо по внутреннему. На 8 м при среднем расходе 55 нл/мин PU0850 (Ø8×5, внутренний 5 мм) теряет ≈0,09 бар, PU0640 (Ø6×4, внутренний 4 мм) — ≈0,27 бар, то есть больше половины допустимых 0,5 бар. Гибкий шланг с внутренним каналом 3 мм на 30 м (смотанная катушка) даёт около 4 бар — рабочее давление до степлера просто не дойдёт; с внутренним 5 мм на 30 м — ≈0,35 бар. Расчёт — по уравнению Дарси—Вейсбаха для гладкой трубы и среднему расходу (допущение); свой случай — калькулятор потерь давления и подбор диаметра трубки.
• Подготовка воздуха. QSL-08 сразу после ресивера снимает основной конденсат, БПВ BFC2000-G14 (G1/4″, фильтр+регулятор+маслораспылитель) у степлера — маслораспылитель включают, если паспорт степлера требует смазки (по светлой ткани — смазка каплями вручную).

Спецификация: что купить под степлер

Комплект под расчёт выше: влагоотделитель у ресивера, БПВ с маслораспылителем у поста, магистраль 8 м, трубка Ø8×5 мм, резьба G1/4″-R1/4″ по цепочке. Каждый артикул ведёт на карточку. Цены реестра.

Артикул	Наименование	Кол-во	Цена
QSL-08	Фильтр-влагоотделитель QSL, сразу после ресивера	1	1 450 ₽
BFC2000-G14	БПВ: фильтр+регулятор+маслораспылитель, G1/4″, у степлера	1	1 620 ₽
PC08-02	Фитинг цанговый прямой Ø8 мм — R1/4″, на выход БПВ	1	50 ₽
PU0850	Трубка полиуретановая Ø8×5 мм, за метр	8	40 ₽ / м
PC08-02	Тот же фитинг, на дальнем конце трубки под розетку	1	50 ₽
J-SF20	Розетка быстроразъёма — на трубке, у поста	1	400 ₽
J-PM20	Штекер быстроразъёма — в резьбу степлера	1	50 ₽

Порт БПВ и QSL — цилиндрическая резьба G1/4″, а цанговый штуцер PC08-02 — коническая R1/4″; штатное сочетание пневматики, собирать с лентой ФУМ на резьбу штуцера. Быстроразъём — обязательно пара розетка+штекер: розетка садится на нитку у поста, штекер — на инструмент (резьбу входа степлера сверьте со штекером: NPT и трубная резьба несовместимы). Компрессор и ресивер в спецификацию не входят — это отдельное оборудование, не наш товар, но именно под него дана формула и числа выше. Масло для маслораспылителя — расходник, пополняется отдельно, не входит в комплект.

Безопасность: быстроразъём, давление, сброс

• Сброс давления. Перед расстыковкой быстроразъёма, извлечением застрявшей скобы и заправкой магазина воздух отключают и сбрасывают давление; палец на спуске при подключении шланга не держат.
• Давление не выше паспортного. Диапазон берут из паспорта степлера; регулятор с манометром на посту обязателен — сеть от компрессора часто выше.
• Пропажа воздуха. Без воздуха степлер не стреляет; при возврате давления спуск должен быть отпущен.
• Шланг. Расстыкованный под давлением шланг бьёт хлыстом: розетку у поста закрепляют, трубку не оставляют под натяжением.
• Один блок на пост. Если у двух рабочих разные материалы и давления, каждому нужен свой регулятор — общий регулятор с тройником сбивает настройку соседа.
• Защита. Очки и защита слуха — по инструкции инструмента. Ресивер — сосуд под давлением: предохранительный клапан, слив конденсата, учёт по ФНП (по памяти, не сверено с текстом).

Типичные ошибки при подключении пневмостеплера

• Тонкий шланг и наружный диаметр. Ø6×4 — это внутренний канал 4 мм: на 8 м он уже теряет ≈0,27 бар, а гибкий шланг с каналом 3 мм на 20-30 м съедает большую часть рабочего давления. Считайте по внутреннему диаметру (расчёт в разделе выше).
• Отсутствие влагоотделителя. Один БПВ у инструмента не рассчитан на приём бросков конденсата целиком — без отдельного фильтра-влагоотделителя сразу после ресивера крупная влага долетает до бойка: коррозия механизма, залипание клапана, ржавые пятна на светлой обивке.
• Компрессор «6 бар» без запаса. Цифра давления на корпусе компрессора — не то же самое, что реальная отдача в нл/мин. Компактный однопоршневой компрессор может держать 6 бар на манометре и при этом не успевать восполнять расход при длинном непрерывном проходе — итог тот же, что при маленьком ресивере: давление проседает к концу шва.
• Одна настройка давления на все материалы. Давление, выставленное под массив, прорезает тонкую ткань или проламывает поролон; давление под деликатную обивку не добивает скобу в ДСП. Регулятор на БПВ существует именно для того, чтобы перестраивать давление под материал, а не держать одно значение «с запасом на всё».

Вопросы и ответы

Сколько воздуха реально расходует пневмостеплер?

Зависит от короны и темпа. Узкая корона (обивка, ткань) — около 0,35 л на выстрел при 6,3 бар, широкая (ДСП, каркас) — около 0,55 л. При темпе 100 скоб/мин это 35 и 55 нл/мин соответственно. Мгновенный расход в момент самого удара — на два порядка выше среднего, около 6 600 нл/мин для широкой короны.

Почему степлер с меньшей энергией выстрела расходует почти как нейлер?

Потому что расход считается не по энергии одного удара, а по произведению объёма камеры на темп. У степлера объём на выстрел примерно в 1,5 раза меньше, чем у чистового нейлера, но темп забивки в 1,5-2 раза выше — итоговый расход на максимальном темпе (55 нл/мин) оказывается даже выше, чем у нейлера на его типичном темпе (51 нл/мин).

Какой ресивер нужен для степлера при непрерывной строчке скоб?

Зависит от длины непрерывного прохода и реальной отдачи компрессора, а не от паспортного расхода одного выстрела. В примере в статье — проход 40 секунд при 100 скоб/мин широкой короной и компрессоре с отдачей 40 нл/мин (допущение) даёт минимум около 25 л при допустимой просадке 0,4 бар на буфер, на практике берут от 30 л. Для одиночных редких выстрелов хватает штатного бака компрессора.

Какое давление нужно для скоб по ДСП, массиву и ткани?

По обобщённым данным зарубежных производителей (не паспорт одной модели): ткань и тонкий поролон — 4,5-5,5 бар, ДСП и фанера — 5,5-6,3 бар, массив твёрдых пород — 6,3-7,0 бар (у части моделей до 8,3). Одна настройка на все материалы — типичная ошибка: либо прорезает деликатный материал, либо не добивает скобу в плотную древесину.

Нужна ли смазка степлеру и почему её нельзя подавать «всегда»?

Механизм — поршень-боёк с резиновыми уплотнениями, как у нейлера. Нужна ли смазка и в каком виде, решает паспорт модели. Маслораспылитель в линии оставляет масляный туман, который пачкает светлую обивку — по ткани смазывают каплями вручную. Гайковёрты смазки, как правило, тоже требуют; вывод «гайковёрту не нужно» неверен.

Почему скоба не добивается, хотя компрессор работает?

Чаще всего — просадка давления на входе к концу длинного непрерывного прохода: ресивер или реальная отдача компрессора взяты без запаса под самый длинный шов, который реально случается в работе. Признак — первые скобы садятся ровно, ближе к концу шва корона начинает выступать.

Можно ли использовать тонкую трубку Ø6 мм для степлера?

Диаметр в артикуле наружный: у PU0640 (Ø6×4) канал 4 мм, на 8 м потеря ≈0,27 бар при 55 нл/мин; PU0850 (Ø8×5) — ≈0,09 бар. Выбирайте по внутреннему диаметру и длине трассы.

Пришлите исходные данные (класс степлера и короны, темп и длину непрерывного прохода, длину магистрали, давление в сети) на info@corneta.ru. Проверим расход, подберём БПВ, влагоотделитель и фитинги под вашу магистраль и соберём комплект.

---

Вадим Ибрагимов, главный инженер corneta.tech. Занимаюсь подбором промышленной пневматики и расчётом пневмосистем. Числа в статье пересчитаны по формулам, приведённым в тексте; объёмы на выстрел и диапазон паспортного расхода зарубежных моделей — оценки по порядку величины, с паспортами не сверены, допущения помечены в тексте.
