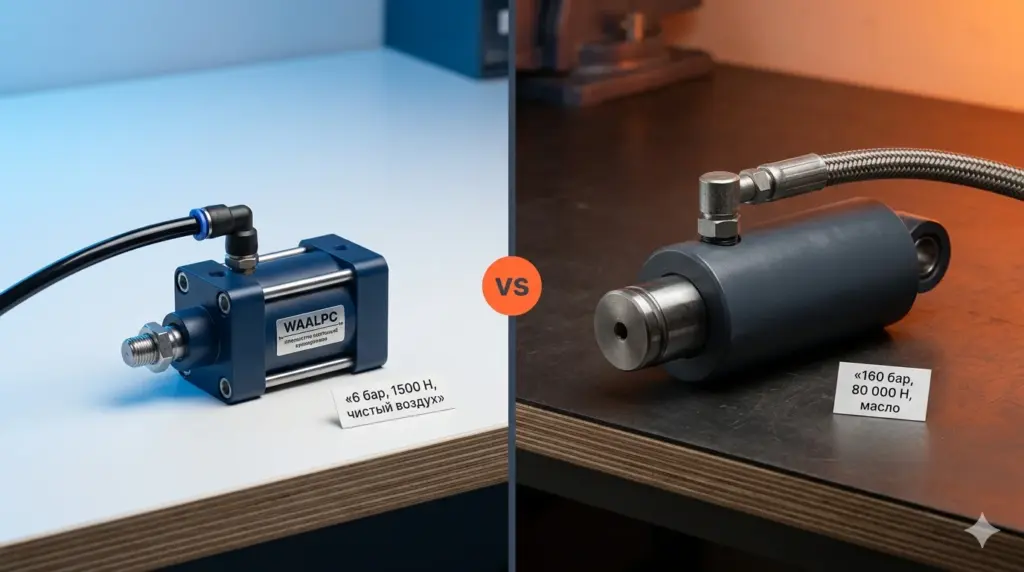

Гидравлика и пневматика — что выбрать для вашей задачи

Пневматика — техника, которая приводит механизмы в движение сжатым воздухом: цилиндры, распределители, фитинги и блоки подготовки воздуха. Гидравлика и пневматика передают энергию средой под давлением, но разной: пневматика — сжатым воздухом при 0,4–0,8 МПа (быстро и чисто, усилие типового цилиндра — около 7 кН у Ø125 при 0,6 МПа), гидравлика — маслом при 7–35 МПа (усилие в десятки и сотни кН, точная остановка, но нужна гидростанция). Физика разная — отсюда разные ниши применения пневматики в промышленности. Разберём 10 параметров сравнения и поймём, когда что выбирать.

Коротко: в чём разница

Товары из статьи

WAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P

В корзину

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽Поставка 3–5 недель · PC04-M5

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

Введите код вашего изделияНайти

Пневматика передаёт усилие сжатым воздухом при 0,4–0,8 МПа (4–8 бар, пик до 1,0 МПа), гидравлика — минеральным маслом при 7–35 МПа (70–350 бар, спецтехника до 70 МПа). Разница давления в 10–50 раз определяет всё остальное: при равном диаметре гидравлика даёт в десятки раз бóльшую силу и лучше держит позицию под нагрузкой, пневматика — быстрее, чище, проще и дешевле. Экономично пневматика работает до 2–3 тонн усилия, предел по диаметру — около 5 тонн (Ø320 мм при 6 бар); от 5 тонн и при точном позиционировании под нагрузкой — гидравлика. Быстрые лёгкие циклы, чистые производства и низкий бюджет — пневматика.

Какое пневматическое оборудование выбрать вместо гидравлики для задач до 2–3 тонн?

Если по расчёту усилия хватает пневматики, привод собирают из типовых компонентов. Цилиндр ISO 15552: например, DSBC-32-100-PPV-A — 3 940 ₽, DSBC-63-100-PPV-A — 7 810 ₽, DNC-63-100-PPV-A — 7 200 ₽. Распределитель 5/2 с катушкой 24 В: 4V210-08-DC24V — 840 ₽. Подготовка воздуха: блок AFR2000 — 840 ₽. Подключение: цанговый фитинг PC08-02 — 50 ₽ и полиуретановая трубка PU0850 — 40 ₽ за метр. Для действующего оборудования Festo и SMC подберите совместимый аналог цилиндра DSBC и DNC: для Festo DNC разбор — в статье Festo DNC: цилиндр ISO 15552.

В чём главное отличие пневматики от гидравлики?

• Пневматика — сжатый воздух, давление 4–8 бар (типовое), пик до 10 бар. Воздух упругий, как пружина: при изменении нагрузки скорость меняется
• Гидравлика — практически несжимаемая жидкость (масло), давление 70–350 бар (типовое), пик до 700 бар. При изменении нагрузки скорость почти не меняется (масло «жёсткое»)

Из этого следует разница в характеристиках и применении.

Что такое пневматика?

Пневматика — раздел техники, где движение и усилие передаются энергией сжатого воздуха. Компрессор нагнетает воздух в ресивер, блок подготовки очищает и осушает его, распределитель направляет поток в пневмоцилиндр или поворотный привод, а отработанный воздух выпускается в атмосферу. Рабочее давление — 0,4–0,8 МПа (4–8 бар). Типовое оборудование: компрессор, ресивер, фильтр-регулятор-маслораспылитель, распределители, пневмоцилиндры, захваты.

Что такое гидравлика?

Гидравлика — передача усилия несжимаемой жидкостью, обычно минеральным маслом. Насос создаёт давление 7–35 МПа (70–350 бар), гидрораспределитель направляет масло в гидроцилиндр или гидромотор, после чего оно возвращается в бак. Из-за почти полной несжимаемости масла скорость и позиция меньше «проседают» под нагрузкой; высокая сила обеспечивается высоким давлением. Типовое оборудование: насосная станция, бак с маслом, фильтры высокого давления, гидрораспределители, гидроцилиндры.

Как пневматика и гидравлика сравниваются по 10 параметрам?

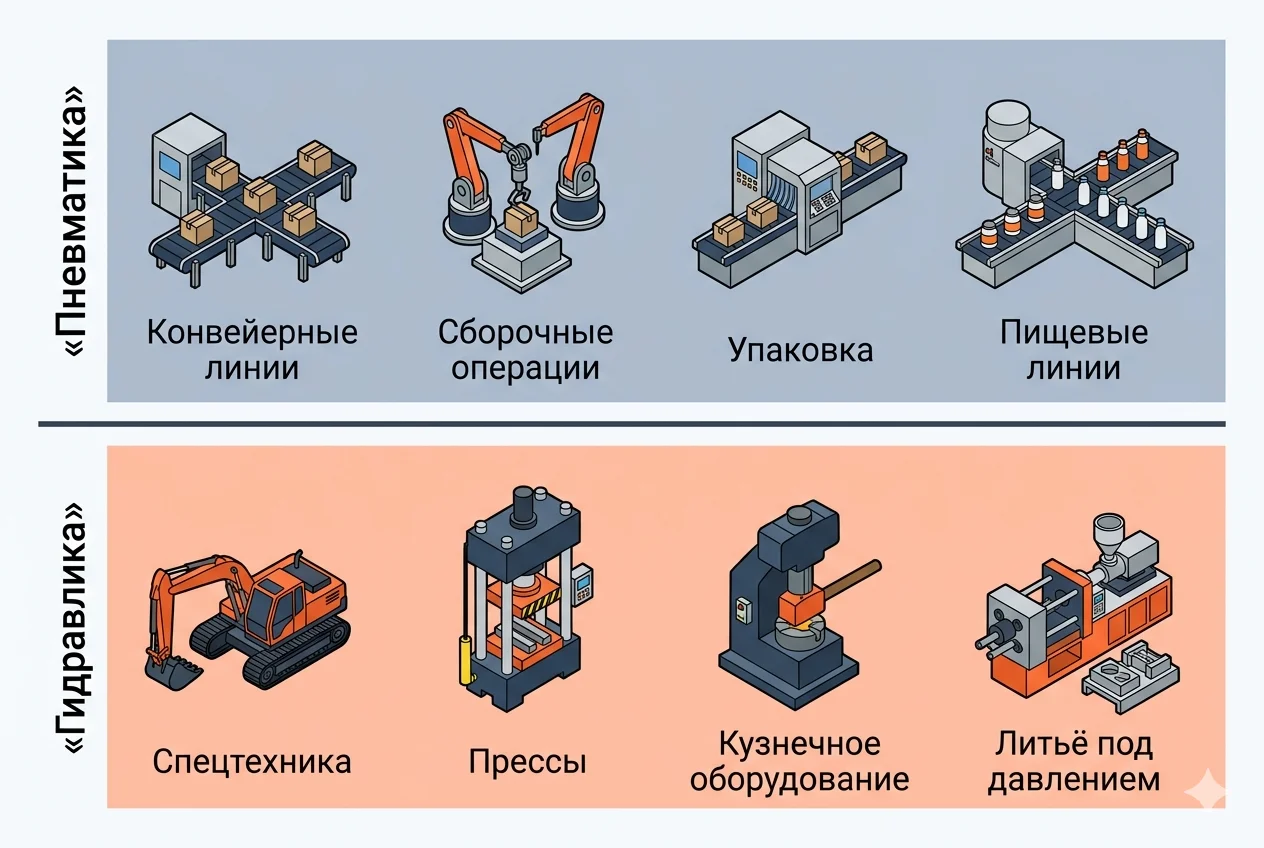

Где применяют пневматику, а где гидравлику?

Когда однозначно нужна пневматика?

1. Лёгкие операции (до 2–3 тонн) — упаковка, сборка, дозация, маркировка. Гидравлика будет избыточна по цене
2. Быстрые ходы — пневматика даёт скорость до 2–3 м/с, у гидравлики типично 0,1–0,5 м/с
3. Чистые помещения — пищевая, медицинская, фармацевтическая отрасли. Выпуск воздуха не загрязняет
4. Взрывоопасные зоны — у пневмоцилиндра нет электродвигателя и искры; электрические катушки распределителей и статическое электричество требуют исполнения для взрывоопасных зон
5. Простая автоматика без серво — открыть/закрыть, выдвинуть/задвинуть. Не требует прецизионного позиционирования
6. Низкий бюджет — пневмосистема обычно заметно дешевле гидравлической того же назначения (при малых усилиях)

Когда однозначно нужна гидравлика?

1. Большие усилия (от 5 тонн) — штамповка, гибка металла, прессы, экскаваторы. Пневмоцилиндр на такое усилие получается диаметром больше 300 мм с огромным расходом воздуха
2. Точное позиционирование с тяжёлой нагрузкой — прессы со счётчиком хода, станки с гидроприводом (с датчиком положения и сервоклапаном)
3. Удержание нагрузки — гидроцилиндр с гидрозамком (управляемым обратным клапаном) держит позицию без работы насоса; без замка нагрузка «ползёт» из-за внутренних утечек распределителя
4. Высокая мощность при малых размерах — компактный экскаватор, мобильная техника
5. Синхронизация двух и более приводов — обеспечивается делителем потока, последовательным включением или сервоуправлением; просто два цилиндра одного диаметра на одной линии синхронно не идут (разная нагрузка и утечки)

Что такое гибридные пневмогидравлические системы?

В некоторых задачах используют комбинацию — пневмогидроусилитель. Воздух от компрессора давит на большой поршень усилителя (мультипликатора), соединённый с плунжером малого диаметра; плунжер создаёт в масле давление, во столько раз большее, во сколько площадь поршня больше площади плунжера. Это масло идёт в гидроцилиндр.

• Коэффициент усиления — отношение площадей поршня и плунжера; типично 30:1 — 50:1 (воздух 6 бар → масло 180–300 бар), у специальных насосов выше
• Преимущество: пневматическая инфраструктура (компрессор уже есть) + гидравлическая мощность
• Применение: настольные прессы, опрессовка фитингов, литейная оснастка

Как сравнить усилие: воздух против масла?

Усилие на штоке зависит только от давления и площади поршня:

F = p · π·D² / 4

где p — давление (Па), D — диаметр поршня (м). Сравним два цилиндра одного диаметра Ø32 мм:

Один и тот же диаметр — но масло при 160 бар даёт примерно в 27 раз большее усилие, чем воздух при 6 бар; ровно во столько же раз выше давление. Отсюда правило: нужна сила — поднимают давление (гидравлика) или диаметр (пневматика).

Подобрать пневмоцилиндр Ø32 и других типоразмеров — серия DSBC WAALPC (аналог Festo DSBC, ISO 15552) или весь каталог пневмоцилиндров. Готовый расчёт под вашу нагрузку — калькулятор усилия.

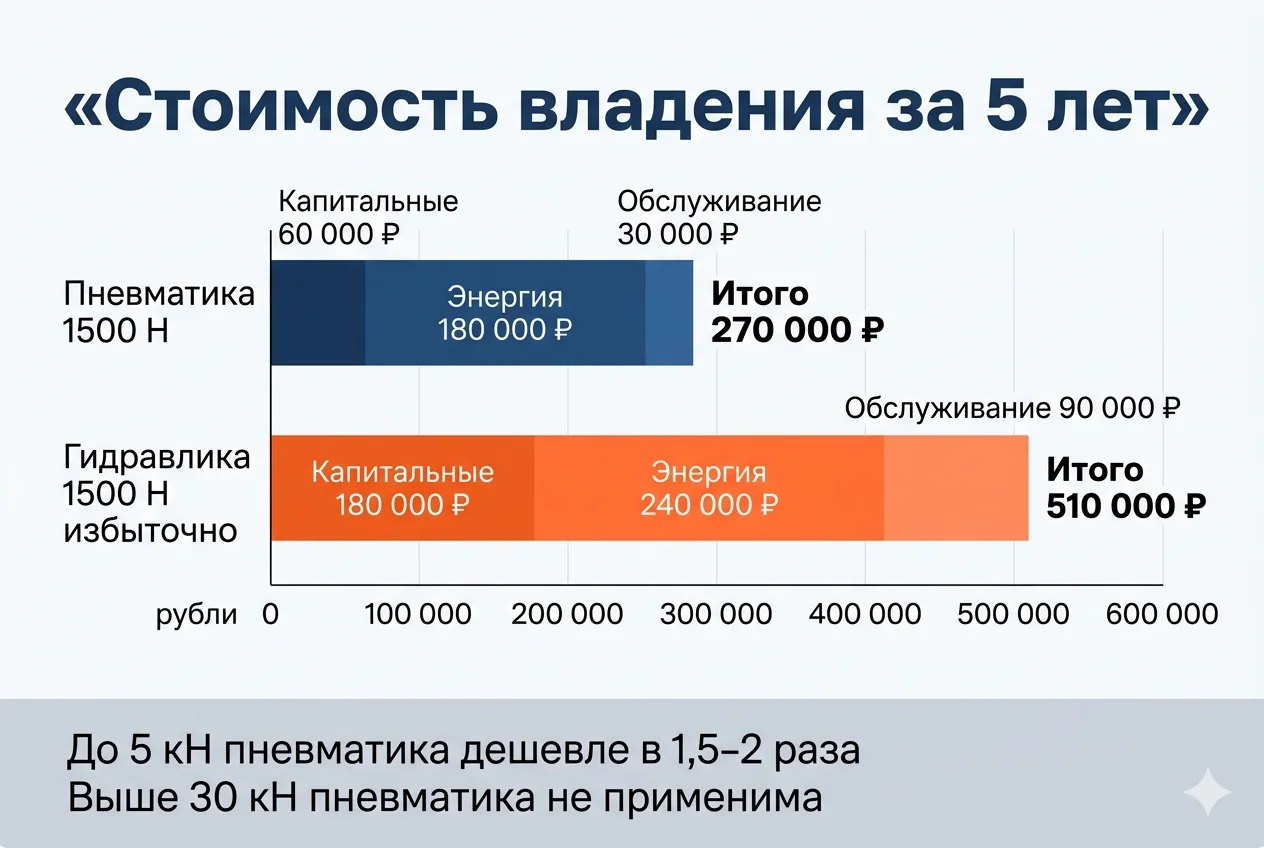

Как посчитать совокупную стоимость владения (TCO) за 5 лет?

Пневмоцилиндр Ø100 мм даёт около 430 кгс при 6 бар (расчётные 4 712 Н ≈ 480 кгс минус ~10 % на трение). Гидравлический вариант — Ø32 мм при 100 бар: около 800 кгс (расчётные 820 кгс). Таблица ниже — условная модель, а не расчёт по конкретной установке: число циклов, тариф на электроэнергию и состав системы не заданы, суммы даны для сравнения порядка величин.

Пневматика дешевле для лёгких задач даже с учётом более высокого расхода электричества. Преимущество гидравлики проявляется при усилиях больше 2–3 тонн или при необходимости точного позиционирования под нагрузкой.

Оборудование WAALPC — в каталоге.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SI-125-175, SI-32-800, SI-125-450, SI-63-75.

Какие вопросы чаще всего задают про выбор пневматики или гидравлики?

Почему пневматика менее точная?

Воздух упругий — при изменении нагрузки он сжимается, поршень замедляется. Гидравлическое масло практически несжимаемое — скорость зависит от нагрузки заметно меньше.

Может ли пневматика заменить гидравлику в штамповочном прессе?

Для лёгких штамповок (1–2 тонны) — да: прямым пневмоцилиндром или через пневмогидроусилитель. Для тяжёлых (10 тонн и выше) обычно ставят гидравлику: пневмоцилиндр такого усилия получается слишком большим и прожорливым.

Что безопаснее — масло или сжатый воздух?

Обе среды опасны. При разрыве воздушного шланга он хлещет, воздух под давлением тоже может ранить, а в ресивере запасена энергия сжатого газа. Масло под давлением 200 бар при разрыве выбрасывается струёй (впрыск под кожу — тяжёлая травма), плюс пожароопасно. При низких давлениях пневматика безопаснее, но предохранительные клапаны и защита нужны и ей.

Пневматика или гидравлика дороже в эксплуатации?

Пневматика дороже по электричеству (типичные оценки КПД всей системы: около 10–15% против 30–50% у гидравлики), но дешевле в обслуживании (нет смены масла, фильтров высокого давления). На общей картине пневматика выгоднее до усилий 2–3 тонн, выше — гидравлика.

Можно ли использовать пневматику в холоде до −30 °C?

Можно, если воздух осушен (точка росы ниже температуры окружающей среды, для −30 °C — порядка −40 °C), а в цилиндрах и распределителях стоят морозостойкие уплотнения и смазка; стандартные серии рассчитаны на более узкий диапазон (у наших цилиндров SI — от −5 °C). Гидравлика в холоде тоже страдает — масло густеет, скорость падает.

Смотрите также: Как читать пневматические схемы по ISO 1219; Пневмоостров что это такое.
