Пневматические фитинги и штуцеры

Цены от 10 ₽

Подобрать аналогСмотреть 1 820 позиций

Какие пневматические фитинги и штуцеры есть в каталоге?

1 820 артикуловот 10 ₽

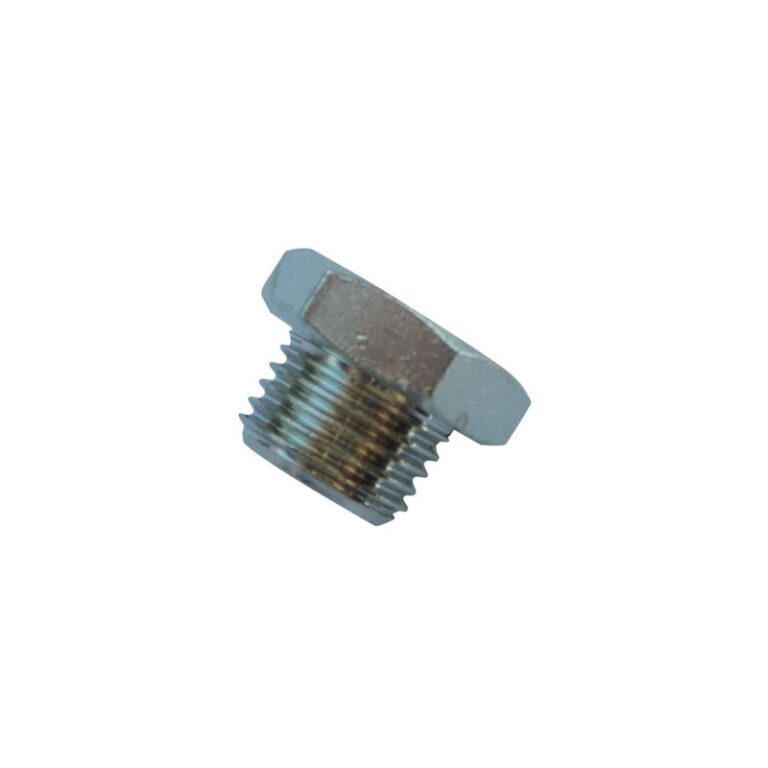

«Пневматические фитинги и штуцеры» — 1820 позиций в 118 сериях. Больше всего исполнений у PLL — 45; дешевле всего Заглушка резьбовая никелированная с — от 10 ₽; типоразмеры и присоединения: 01, 1/2, 1/4, 1/8, 1in.

Отображение 97–119 из 119

Только в наличии
Диаметр трубки
Серия
Материал
Автор: команда CORNETA.TECH.

Как правильно вставить трубку в цанговый фитинг?

Срез трубки должен быть ровный (под 90°), без заусенцев. Вставляйте трубку до упора (~12 мм) — пока почувствуете щелчок. Цанга автоматически зажимает трубку при попытке вытащить. Для извлечения: нажмите цангу на корпус фитинга и одновременно потяните трубку. Никаких инструментов не нужно.

Какой диаметр трубки выбрать для пневмоцилиндра?

По диаметру цилиндра: D ≤ 32 мм → трубка 6 мм, D 40-63 мм → 8 мм, D 80-100 мм → 10 мм, D ≥ 125 мм → 12 мм. Принцип — расход воздуха цилиндра должен помещаться в трубке без существенного падения давления (≤ 0.5 бар при максимальной скорости штока). Калькулятор: /tools/tube-diameter/.

Можно ли использовать NPT-фитинг с G-резьбой?

Нет, без переходника — нельзя. NPT — коническая резьба (1°47′), G — цилиндрическая. Прямое скручивание приведёт к утечке. Нужен переходник «NPT-G» или замена фитинга на правильный стандарт. Если в системе уже NPT, придерживайтесь его (применяется в США, импортные станки).

Чем отличается никелированная латунь от хромированной?

Никель — дешевле, стандарт для промышленной пневматики, нейтральный к большинству сред. Хром — для пищевой и фармацевтической промышленности: гладкая поверхность, не накапливает загрязнения, выдерживает дезинфекцию (паром, моющими средствами). Прочность одинаковая, разница только в коррозионной стойкости.

Сколько раз можно переставлять цанговый фитинг?

Цанга WAALPC выдерживает 50+ циклов установки/демонтажа без потери герметичности — это заводская норма для NBR-уплотнения. На практике инженеры переставляют фитинг по 100-200 раз, если поверхность трубки не повреждена. При утечке после долгой эксплуатации — замена цанги или фитинга.

«Пневматические фитинги и штуцеры»: на какие импортные артикулы есть совместимый аналог?

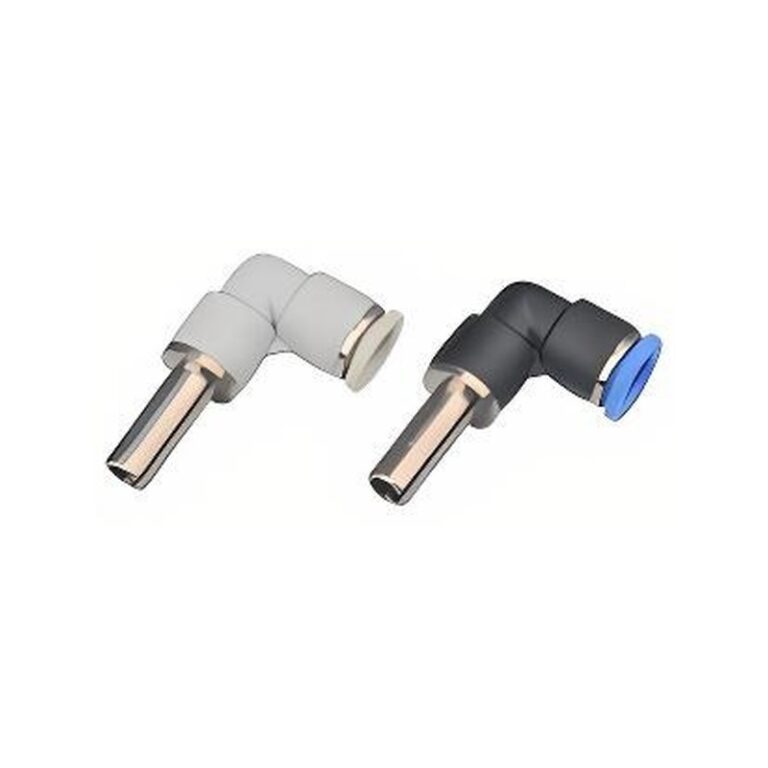

Aignep 55140-10 → PLJ10; Aignep 55140-10-12 → PLJ10-12; Aignep 55140-12 → PLJ12; AirTAC BPCF1002 → TH-PCF-10-02; AirTAC BPCF1003 → TH-PCF-10-03; AirTAC BPCF1203 → TH-PCF-12-03. Проверенных пар — 181 (первые 200 строк ядра; Aignep — 37, AirTAC — 144).

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

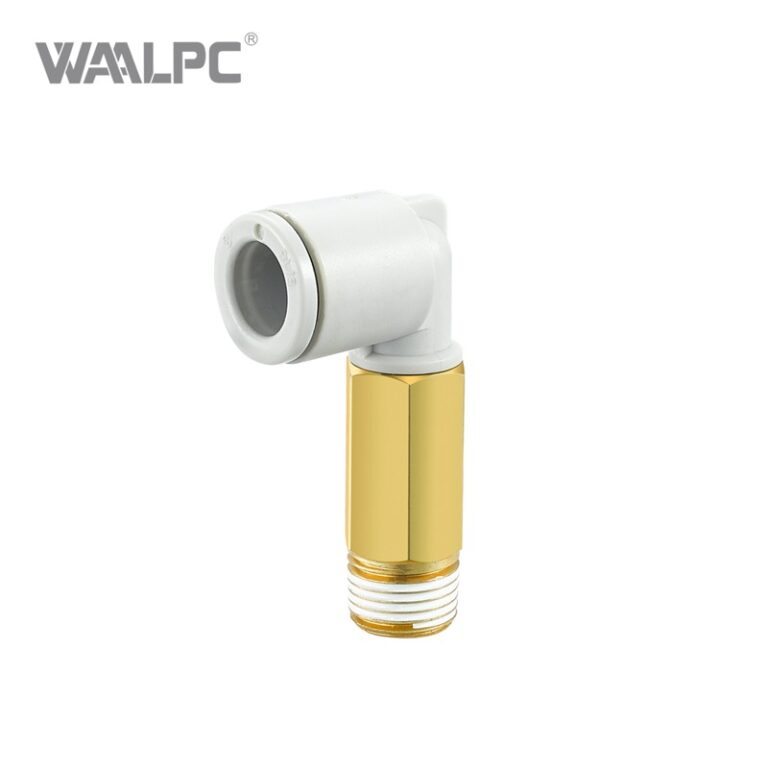

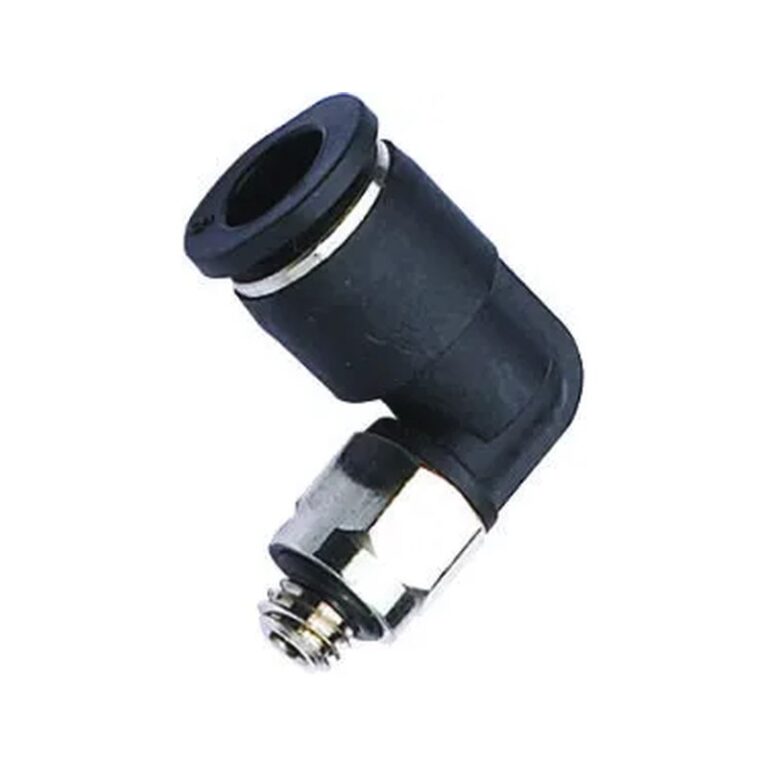

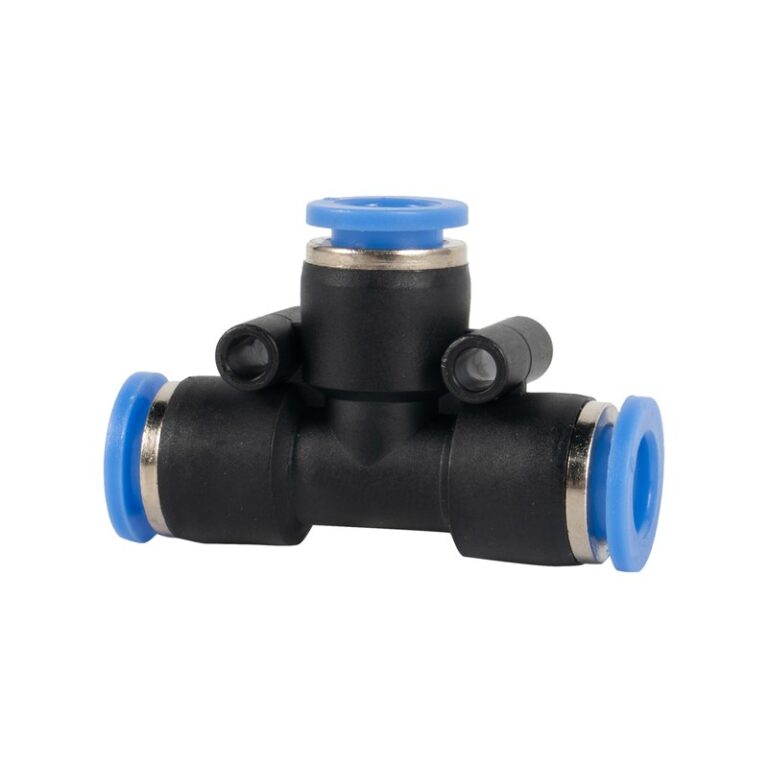

Пневматические фитинги: подбор и типы Пневматические фитинги — соединительные элементы пневмолинии, обеспечивающие быструю установку трубок без инструмента. CORNETA.TECH поставляет серии PC, PL, PCF, PU, PE — цанговые фитинги для трубок 4, 6, 8, 10, 12 мм с резьбами M5, G1/8, G1/4, G3/8 по стандартам ISO. Цена от 10 ₽ за единицу, гарантия 12 месяцев. Как выбрать пневматический фитинг Тип присоединения. PC — прямой (трубка → резьба, для подключения к распределителю или цилиндру). PCF — прямой с внутренней резьбой G (наворачивается на наружную резьбу). PU — соединительный (трубка → трубка, для удлинения линии). PL — угловой 90° (для разворотов в стеснённых местах). PE — тройник (для разветвления). Диаметр трубки. 4 мм — для микросистем и точной автоматики. 6 мм — стандарт для маленьких цилиндров (D ≤ 32 мм). 8 мм — для средних (D 32-63 мм). 10-12 мм — для больших цилиндров (D ≥ 80 мм) или магистралей. Резьба. M5 — для миниатюрных распределителей. G1/8 (BSPP) — стандарт промышленных пневмосистем. G1/4 — для крупных распределителей и БПВ. NPT — американский стандарт (требует ленты ФУМ). См. сравнение резьб. Материал. У наших цанговых PC и PL корпус из PBT с латунной резьбовой частью, рабочее давление до 1,0 МПа; цельнолатунные фитинги — серии TH, нержавеющие — серии SS. Тип уплотнения цанги. NBR — стандарт (у серии PC рабочая температура −5…+60 °C). Уплотнение определяет срок службы фитинга. Типовые применения Соединение пневмоцилиндров с распределителями; разветвление магистралей через тройники; быстрая замена дефектных линий без инструмента; организация воздушной разводки в шкафах автоматики; подключение пневмоинструмента; сборка прототипов и испытательных стендов. Почему цанговые фитинги — оптимальный выбор Цанговые фитинги — стандартизированный продукт: присоединительные резьбы унифицированы по ISO 228 (G) и ISO 7 (R), а посадка трубки задаётся её наружным диаметром. производится на современном экспортном оборудовании, что обеспечивает конкурентную цену в РФ. Подробный тест на качество с весами — статья.
WAALPC и импортные аналоги (Festo и SMC)
Одинаковые присоединения. WAALPC; импортный аналог — для сверки обозначения.
ФитингWAALPCИмпортный аналог
Прямой цанговый 8 мм – G1/450 ₽SMC KQ2
Угловой цанговый 8 мм – G1/470 ₽Festo QSL
Прямой цанговый 6 мм – G1/450 ₽Festo QS
Подберём фитинги под ваш проект — пришлите список или звоните 8 800 350-01-08.

Не уверены в выборе? Перейдите к разделу подбор фитингов и клапанов — навигатор по типам, резьбе, диаметру трубки и характеристикам.

Совместимые аналоги импортных фитингов

Цанговые фитинги — совместимые аналоги Festo (QS/QSM)
Совместимые аналоги быстросъёмных фитингов SMC (KQ2)
Подбор совместимых аналогов импортной пневматики
