PHF

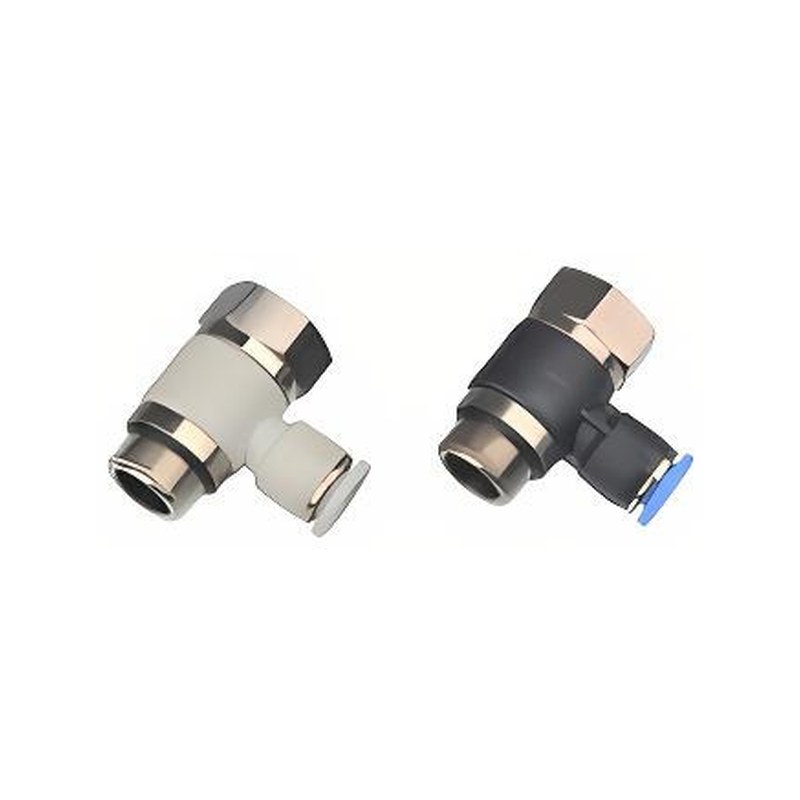

Фитинг угловой поворотный универсальный, внутренняя резьба PHF

Фитинг угловой поворотный универсальный, внутренняя резьба WAALPC PHF, Ø 4/6/8/10/12 мм, резьба 01/02/03/04/M5. Совместимый аналог AirTAC PHF. Ищете код вида PHF1004? Введите его в поле «Ваш код изделия» выше — подберём наш артикул.

Артикулы серии: PHF04-01, PHF04-M5, PHF04-02 (всего 21 модификация)

Цены — по каталогу на 26.10.2026; точная цена исполнения — в таблице ниже и в корзине.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 120 ₽ Выбрать исполнение

Фитинг угловой поворотный универсальный, внутренняя резьба PHF WAALPC PHF

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 3–5 недель

Ключевые характеристики

Производитель

WAALPC

Тип фитинга

Угловой поворотный 90° (внутренняя резьба)

Серия

PHF

Материал корпуса

Пластик (PBT); резьбовой штуцер — латунь

Рабочее давление

−0,099…1,0 МПа

Рабочая среда

сжатый воздух, вакуум

Артикул: PHF06-02

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

О серии

WAALPC PHF — угловой поворотный фитинг с внутренней резьбой для подключения пневмотрубки под 90° с разворотом вокруг оси. Поворотный узел позволяет сориентировать трубку после монтажа и убрать натяг в тесных местах. Присоединение — под трубки PU (полиуретан) и PA (полиамид).

Корпус — пластик (PBT), резьбовой штуцер — латунь; резьба внутренняя G (коды 01/02/03/04 = G1/8–G1/2) и метрическая M5. Применяется в пневмоприводах станков, конвейеров и оснастки при вводе линии к потребителю с разворотом. Совместимый аналог AirTAC PHF — совпадает по назначению; присоединительные и установочные размеры уточняйте.

Расшифровка артикула

Артикул кодирует Ø трубки и размер резьбы. Серия — PHF.

PHF04 — под трубку Ø 4 мм
PHF06 — под трубку Ø 6 мм
PHF08 — под трубку Ø 8 мм
PHF10 — под трубку Ø 10 мм
PHF12 — под трубку Ø 12 мм

Совместимость с импортными аналогами

Совместимый аналог — AirTAC GPHF10-03 — отличие: у AirTAC внутренняя резьба G (цилиндрическая, буква G в коде), как у нашего PHF10-03; Metal Work 2L34F06 — отличие: у Metal Work рабочее давление −0,099…1,2 МПа, температура −20…+60 °C, цилиндрические резьбы по ряду G, а у нашего давление до 1,0 МПа и резьбы R/Rc; Norgren C02480405; PISCO PHF4-01; SMC KQ2VF04-01S — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S); SNS SPHF10-01 — отличие: у SNS внутренняя резьба G1/8 (цилиндрическая), как у нашего PHF10-01 (совпадают присоединительные и установочные размеры, серия PHF).

Производитель	Модель	Совместимость
AirTAC	`PHF`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Угольники цанговые комбинированные

Какой совместимый аналог у серии PHF по артикулу импортной детали?

PHF: 74 импортных обозначения → 19 наших артикулов; марки: AirTAC, Metal Work, Norgren, PISCO, SMC, SNS. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
PHF04-01	Ø4 мм, G1/8	130 ₽	—	AirTAC GPHF4-01 · AirTAC PHF4-01 · AirTAC GPHF401 · PISCO PHF4-01 · SMC KQ2VF04-01 · SMC KQ2VF04-01S · SNS SPHF4-01
PHF04-02	Ø4 мм, 1/4	190 ₽	—	SNS SPHF4-02
PHF04-M5	Ø4 мм, M5	120 ₽	—	Norgren C02480405 · PISCO PHF4-M5 · SMC KQ2VF04-M5 · SNS SPHF4-M5
PHF06-01	Ø6 мм, G1/8	130 ₽	—	AirTAC GPHF6-01 · AirTAC PHF6-01 · AirTAC GPHF601 · PISCO PHF6-01 · SMC KQ2VF06-01 · SMC KQ2VF06-01S · SNS SPHF6-01
PHF06-02	Ø6 мм, G1/4	190 ₽	—	AirTAC GPHF6-02 · AirTAC PHF6-02 · AirTAC GPHF602 · PISCO PHF6-02 · SMC KQ2VF06-02 · SMC KQ2VF06-02S · SNS SPHF6-02
PHF06-03	Ø6 мм, G3/8	300 ₽	—	AirTAC GPHF6-03 · AirTAC PHF6-03 · AirTAC GPHF603 · SNS SPHF6-03
PHF06-04	Ø6 мм, G1/2	380 ₽	—	AirTAC GPHF6-04 · AirTAC GPHF604 · SNS SPHF6-04
PHF06-M5	Ø6 мм, M5	120 ₽	—	AirTAC GPHF6M5 · AirTAC GPHF6-M5 · Metal Work 2L34F06 · Norgren C02480605 · PISCO PHF6-M5 · SMC KQ2VF06-M5 · SNS SPHF6-M5
PHF08-01	Ø8 мм, 1/8	130 ₽	—	AirTAC GPHF801 · AirTAC GPHF8-01 · AirTAC PHF8-01 · PISCO PHF8-01 · SMC KQ2VF08-01 · SMC KQ2VF08-01S · SNS SPHF8-01
PHF08-02	Ø8 мм, 1/4	200 ₽	—	AirTAC GPHF802 · AirTAC GPHF8-02 · AirTAC PHF8-02 · PISCO PHF8-02 · SMC KQ2VF08-02 · SMC KQ2VF08-02S · SNS SPHF8-02
PHF08-03	Ø8 мм, 3/8	300 ₽	—	AirTAC GPHF803 · AirTAC GPHF8-03 · AirTAC PHF8-03 · PISCO PHF8-03 · SMC KQ2VF08-03 · SMC KQ2VF08-03S · SNS SPHF8-03
PHF08-04	Ø8 мм, 1/2	390 ₽	—	AirTAC GPHF804 · AirTAC GPHF8-04 · AirTAC PHF8-04 · SNS SPHF8-04

Все 19 совместимых позиций PHF — на странице семейства

Совместимо с AirTAC GPHF4-01

Совместимый аналог — наш PHF04-01, Ø4 мм, G1/8. Цена 130 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC PHF4-01 · AirTAC GPHF401 · PISCO PHF4-01 · SMC KQ2VF04-01 · SMC KQ2VF04-01S · SNS SPHF4-01

Совместимо с SNS SPHF4-02

Совместимый аналог — наш PHF04-02, Ø4 мм, 1/4. Цена 190 ₽, поставка 3–5 недель.

Совместимо с Norgren C02480405

Совместимый аналог — наш PHF04-M5, Ø4 мм, M5. Цена 120 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: PISCO PHF4-M5 · SMC KQ2VF04-M5 · SNS SPHF4-M5

Совместимо с AirTAC GPHF6-01

Совместимый аналог — наш PHF06-01, Ø6 мм, G1/8. Цена 130 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC PHF6-01 · AirTAC GPHF601 · PISCO PHF6-01 · SMC KQ2VF06-01 · SMC KQ2VF06-01S · SNS SPHF6-01

Совместимо с AirTAC GPHF6-02

Совместимый аналог — наш PHF06-02, Ø6 мм, G1/4. Цена 190 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC PHF6-02 · AirTAC GPHF602 · PISCO PHF6-02 · SMC KQ2VF06-02 · SMC KQ2VF06-02S · SNS SPHF6-02

Совместимо с AirTAC GPHF6-03

Совместимый аналог — наш PHF06-03, Ø6 мм, G3/8. Цена 300 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC PHF6-03 · AirTAC GPHF603 · SNS SPHF6-03

У PHF: полное совпадение, включая исполнение, — 28, совпадение по размеру (исполнение сверяется) — 46. Нет вашего номера PHF? Пришлите его на подбор.

Совместимый аналог для:

Какие импортные аналоги есть у серии PHF?

Страница под конкретный размер: импортные обозначения этого размера и наш ответ с ценой.

Аналоги других марок — PHF
Ходовые размеры: PHF-6-1 · PHF-6-0 · PHF-12-4 · PHF-12-3 · PHF-10-3 · PHF-8-3 · PHF-10-2 · PHF-8-2

Ø4–12 мм, 19 размеров — от 120 ₽

Показать все размеры

Ø4: 0 — 120 ₽ 1 — 130 ₽ 2 — 190 ₽

Ø6: 0 — 120 ₽ 1 — 130 ₽ 2 — 190 ₽ 3 — 300 ₽ 4 — 380 ₽

Ø8: 0 — 130 ₽ 1 — 130 ₽ 2 — 200 ₽ 3 — 300 ₽ 4 — 390 ₽

Ø10: 2 — 200 ₽ 3 — 300 ₽

Ø12: 1 — 150 ₽ 2 — 200 ₽ 3 — 320 ₽ 4 — 400 ₽

Какие серии раздела «Угольники цанговые комбинированные» ближе к PHF по цене?

PHF, от 120 ₽. В разделе «Угольники цанговые комбинированные» 251 позиция.

Фитинг угловой 90° цанговый, внутренняя резьба PLFот 95 ₽Фитинг угловой 90° удлинённый, наружная резьба PLLот 95 ₽Угол цанговый комбинированный, G-резьба PL-Gот 180 ₽

Весь раздел — 251 позиция →

Каким импортным обозначениям соответствует PHF?

PHF: 813 импортных обозначений в 7 семействах (SMC, SNS, AirTAC, PISCO, Norgren). Примеры соответствий: SMC KQ2VF04-M5 → PHF04-M5 (120 ₽); SMC KQ2VF06-M5 → PHF06-M5 (120 ₽); SNS SPHF4-M5 → PHF04-M5 (120 ₽); SNS SPHF6-M5 → PHF06-M5 (120 ₽); AirTAC GPHF401 → PHF04-01 (130 ₽); AirTAC GPHF6M5 → PHF06-M5 (120 ₽).

SMC KQ 740 обозначений
SNS PHF 19 обозначений
AirTAC GPHF 15 обозначений
AirTAC PHF 13 обозначений
PISCO PHF 12 обозначений
SMC PHF 12 обозначений
Norgren PHF 2 обозначения

Отдельные страницы артикулов: 15 из 21

PHF04-01 PHF06-01 PHF06-02 PHF06-03 PHF06-04 PHF06-M5 PHF08-01 PHF08-02 PHF08-03 PHF08-04 PHF10-02 PHF10-03 PHF10-04 PHF12-03 PHF12-04

Что покупают вместе с PHF?

PHF: 21 исполнение от 120 ₽, размеры: 04, 06, 08, 10, 12. Ряд цен серии: от 120 ₽ (PHF04-M5) до 400 ₽ (PHF12-04). Цена по типоразмерам: 04 — от 120 ₽; 06 — от 120 ₽; 08 — от 130 ₽; 10 — от 140 ₽; 12 — от 150 ₽.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии PHF.

Какие коды конкурентов закрывает серия PHF?

В таблице — 99 пар «чужой код → наш артикул» по брендам AirTAC, Metal Work, Norgren, PISCO, SMC, SNS. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

Бренд	Код изделия	Наш артикул	Цена от
AirTAC	GPHF10-02	PHF10-02	200 ₽
AirTAC	GPHF10-03	PHF10-03	300 ₽
AirTAC	GPHF10-04	PHF10-04	390 ₽
AirTAC	GPHF1002	PHF10-02	200 ₽
AirTAC	GPHF1003	PHF10-03	300 ₽
AirTAC	GPHF1004	PHF10-04	390 ₽
AirTAC	GPHF12-03	PHF12-03	320 ₽
AirTAC	GPHF12-04	PHF12-04	400 ₽
AirTAC	GPHF1203	PHF12-03	320 ₽
AirTAC	GPHF1204	PHF12-04	400 ₽
AirTAC	GPHF4-01	PHF04-01	130 ₽
AirTAC	GPHF401	PHF04-01	130 ₽
AirTAC	GPHF6-01	PHF06-01	130 ₽
AirTAC	GPHF6-02	PHF06-02	190 ₽
AirTAC	GPHF6-03	PHF06-03	300 ₽
AirTAC	GPHF6-04	PHF06-04	380 ₽
AirTAC	GPHF6-M5	PHF06-M5	120 ₽
AirTAC	GPHF601	PHF06-01	130 ₽
AirTAC	GPHF602	PHF06-02	190 ₽
AirTAC	GPHF603	PHF06-03	300 ₽
AirTAC	GPHF604	PHF06-04	380 ₽
AirTAC	GPHF6M5	PHF06-M5	120 ₽
AirTAC	GPHF8-01	PHF08-01	130 ₽
AirTAC	GPHF8-02	PHF08-02	200 ₽
AirTAC	GPHF8-03	PHF08-03	300 ₽
AirTAC	GPHF8-04	PHF08-04	390 ₽
AirTAC	GPHF801	PHF08-01	130 ₽
AirTAC	GPHF802	PHF08-02	200 ₽
AirTAC	GPHF803	PHF08-03	300 ₽
AirTAC	GPHF804	PHF08-04	390 ₽
AirTAC	PHF1002	PHF10-02	200 ₽
AirTAC	PHF1003	PHF10-03	300 ₽
AirTAC	PHF1004	PHF10-04	390 ₽
AirTAC	PHF1203	PHF12-03	320 ₽
AirTAC	PHF1204	PHF12-04	400 ₽
AirTAC	PHF4-01	PHF04-01	130 ₽
AirTAC	PHF6-01	PHF06-01	130 ₽
AirTAC	PHF6-02	PHF06-02	190 ₽
AirTAC	PHF6-03	PHF06-03	300 ₽
AirTAC	PHF8-01	PHF08-01	130 ₽
AirTAC	PHF8-02	PHF08-02	200 ₽
AirTAC	PHF8-03	PHF08-03	300 ₽
AirTAC	PHF8-04	PHF08-04	390 ₽
Metal Work	2L34F06	PHF06-M5	120 ₽
Norgren	C02480405	PHF04-M5	120 ₽
Norgren	C02480605	PHF06-M5	120 ₽
PISCO	PHF10-02	PHF10-02	200 ₽
PISCO	PHF10-03	PHF10-03	300 ₽
PISCO	PHF12-03	PHF12-03	320 ₽
PISCO	PHF12-04	PHF12-04	400 ₽
PISCO	PHF4-01	PHF04-01	130 ₽
PISCO	PHF4-M5	PHF04-M5	120 ₽
PISCO	PHF6-01	PHF06-01	130 ₽
PISCO	PHF6-02	PHF06-02	190 ₽
PISCO	PHF6-M5	PHF06-M5	120 ₽
PISCO	PHF8-01	PHF08-01	130 ₽
PISCO	PHF8-02	PHF08-02	200 ₽
PISCO	PHF8-03	PHF08-03	300 ₽
SMC	KQ2VF04-01	PHF04-01	130 ₽
SMC	KQ2VF04-01S	PHF04-01	130 ₽
SMC	KQ2VF04-M5	PHF04-M5	120 ₽
SMC	KQ2VF06-01	PHF06-01	130 ₽
SMC	KQ2VF06-01S	PHF06-01	130 ₽
SMC	KQ2VF06-02	PHF06-02	190 ₽
SMC	KQ2VF06-02S	PHF06-02	190 ₽
SMC	KQ2VF06-M5	PHF06-M5	120 ₽
SMC	KQ2VF08-01	PHF08-01	130 ₽
SMC	KQ2VF08-01S	PHF08-01	130 ₽
SMC	KQ2VF08-02	PHF08-02	200 ₽
SMC	KQ2VF08-02S	PHF08-02	200 ₽
SMC	KQ2VF08-03	PHF08-03	300 ₽
SMC	KQ2VF08-03S	PHF08-03	300 ₽
SMC	KQ2VF10-02	PHF10-02	200 ₽
SMC	KQ2VF10-02S	PHF10-02	200 ₽
SMC	KQ2VF10-03	PHF10-03	300 ₽
SMC	KQ2VF10-03S	PHF10-03	300 ₽
SMC	KQ2VF12-03	PHF12-03	320 ₽
SMC	KQ2VF12-03S	PHF12-03	320 ₽
SMC	KQ2VF12-04	PHF12-04	400 ₽
SMC	KQ2VF12-04S	PHF12-04	400 ₽
SNS	SPHF10-01	PHF10-01	140 ₽
SNS	SPHF10-02	PHF10-02	200 ₽
SNS	SPHF10-03	PHF10-03	300 ₽
SNS	SPHF10-04	PHF10-04	390 ₽
SNS	SPHF12-02	PHF12-02	200 ₽
SNS	SPHF12-03	PHF12-03	320 ₽
SNS	SPHF12-04	PHF12-04	400 ₽
SNS	SPHF4-01	PHF04-01	130 ₽
SNS	SPHF4-02	PHF04-02	190 ₽
SNS	SPHF4-M5	PHF04-M5	120 ₽
SNS	SPHF6-01	PHF06-01	130 ₽
SNS	SPHF6-02	PHF06-02	190 ₽
SNS	SPHF6-03	PHF06-03	300 ₽
SNS	SPHF6-04	PHF06-04	380 ₽
SNS	SPHF6-M5	PHF06-M5	120 ₽
SNS	SPHF8-01	PHF08-01	130 ₽
SNS	SPHF8-02	PHF08-02	200 ₽
SNS	SPHF8-03	PHF08-03	300 ₽
SNS	SPHF8-04	PHF08-04	390 ₽

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения PHF?

В каталоге 21 исполнение PHF с ценой: от 120 ₽ (PHF04-M5) до 400 ₽ (PHF12-04). По ряду: PHF04-M5 — 120 ₽, PHF04-01 — 130 ₽, PHF08-01 — 130 ₽, PHF10-01 — 140 ₽, PHF04-02 — 190 ₽, PHF08-02 — 200 ₽, PHF12-02 — 200 ₽, PHF08-03 — 300 ₽.

Какие типоразмеры есть у PHF?

У PHF 5 типоразмеров: Ø4 мм, Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм. По размерам: Ø4 мм — 3 исполнения, от 120 ₽; Ø6 мм — 5 исполнений, от 120 ₽; Ø8 мм — 5 исполнений, от 130 ₽; Ø10 мм — 4 исполнения, от 140 ₽; Ø12 мм — 4 исполнения, от 150 ₽.

Каким импортным артикулам соответствуют исполнения PHF?

Совместимый аналог по артикулу: AirTAC GPHF6-M5 → PHF06-M5; AirTAC GPHF6M5 → PHF06-M5; AirTAC PHF1004 → PHF10-04; AirTAC PHF4-01 → PHF04-01; AirTAC PHF6-01 → PHF06-01; AirTAC PHF6-02 → PHF06-02; AirTAC PHF6-03 → PHF06-03; AirTAC PHF8-01 → PHF08-01; AirTAC PHF8-02 → PHF08-02; AirTAC PHF8-03 → PHF08-03. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии PHF?

Тип фитинга: Угловой поворотный 90° (внутренняя резьба); Тип соединения: Внутренняя резьба + цанга; Материал корпуса: Пластик (PBT); резьбовой штуцер — латунь; Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа — испытательное (пробное) давление; рабочее — до 1,0 МПа; Трубки для присоединения: Полиуретан (PU), мягкий нейлон (PA).

Какие особенности у серии PHF?

PHF — угловой поворотный универсальный фитинг с внутренней резьбой: от PHW с наружной резьбой его отличает именно способ присоединения — фитинг навинчивают на штуцер, а корпус остаётся поворотным. Трубки 4, 6, 8, 10 и 12 мм; для каждого диаметра есть резьба с кодами 01–04 и M5. Трубка присоединяется цангой, без инструмента. В отличие от PHW, у PHF есть метрическая резьба M5.

Частые вопросы о фитингах →

Как заказать и получить Фитинг угловой поворотный универсальный, внутренняя резьба PHF?

Оплата. По счёту для юридических лиц и ИП, картой МИР или через СБП. Цена окончательная: продавец — ИП на УСН, без НДС. Подробнее об оплате.
Доставка. СДЭК (пункт выдачи или курьер) и Деловые Линии по всей России; стоимость — по тарифу перевозчика, номер для отслеживания — в день отгрузки. Подробнее о доставке.
Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
Продавец. ИП Ибрагимова С.А., ИНН 773377125700, ОГРНИП 326774600021773, Москва. Телефон 8-800-350-01-08 (бесплатно по России). Контакты и реквизиты.

Тип фитинга	Угловой поворотный 90° (внутренняя резьба)
Тип соединения	Внутренняя резьба + цанга
Материал корпуса	Пластик (PBT); резьбовой штуцер — латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Стандарт резьбы	Rc (PT)
Внутренняя резьба	1/8, 1/4, 3/8, 1/2, M5
Диаметр трубки	04, 06, 08, 10, 12 мм
Рабочая среда	Сжатый воздух
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа — испытательное (пробное) давление; рабочее — до 1,0 МПа
Трубки для присоединения	Полиуретан (PU), мягкий нейлон (PA)
Аналог (бренд)	AirTAC PHF
