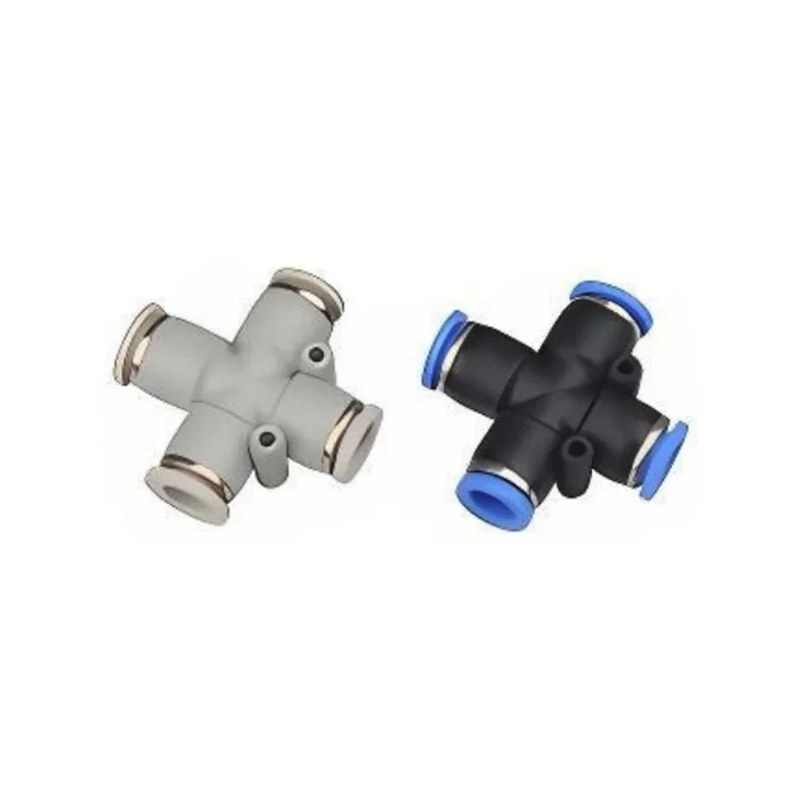

Крестовина X-образная цанговая PZA (исполнение Compact)
Крестовина X-образная цанговая (вариант) WAALPC PZA, Ø 3/4/6 мм. Аналог AirTAC PZA.
О серии
PZA — цанговая крестовина X-образная, исполнение серии PZ. Как и базовая крестовина, сводит в одном узле четыре линии «трубка–трубка»: трубки вставляются в цангу без инструмента. Применяют для разветвления и объединения пневмомагистралей в компактном монтаже.
Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, рабочая температура −20…+60 °C (верхний предел задаёт POM). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Соединяет трубки PU и PA (полиамид). Совместимый аналог AirTAC PZA — совпадает по назначению; присоединительные и установочные размеры уточняйте.
Расшифровка артикула
Формат артикула кодирует наружный диаметр трубки. Серия — PZA.
- PZA4 — Ø трубки 4 мм
- PZA6 — Ø трубки 6 мм
- PZA8 — Ø трубки 8 мм
- PZA10 — Ø трубки 10 мм
- PZA12 — Ø трубки 12 мм
Какие исполнения входят в серию PZA?
В серии 5 исполнений. Обозначения ряда: PZA04, PZA06, PZA08, PZA10, PZA12. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PZA?
Два размера решают выбор: диаметр трубки и резьба присоединения, оба видны в обозначении. Коническая резьба герметична сама по себе, цилиндрическая нуждается в уплотнительном кольце на торце — взаимозаменяемости нет. За форму корпуса отвечает своя буква в артикуле.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Под какие диаметры трубки есть исполнения серии PZA
Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм — всего 5 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC PZA08, E.MC ZPZA04 (совпадают присоединительные и установочные размеры, серия PZA).
