Банджо-тройник поворотный PYJ

Name: Банджо-тройник поворотный PYJ
Brand: WAALPC
SKU: PYJ
Availability: InStock

Кольцевой (банджо) цанговый фитинг «трубка–трубка», комбинированный (никелированный латунный корпус + полимерная цанга POM) — вставной поворотный отвод для подвода трубки под нужным углом, соединение без инструмента и подмотки. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём замену.

Артикулы серии: PYJ04, PYJ04-6, PYJ04-8 (всего 25 модификаций)

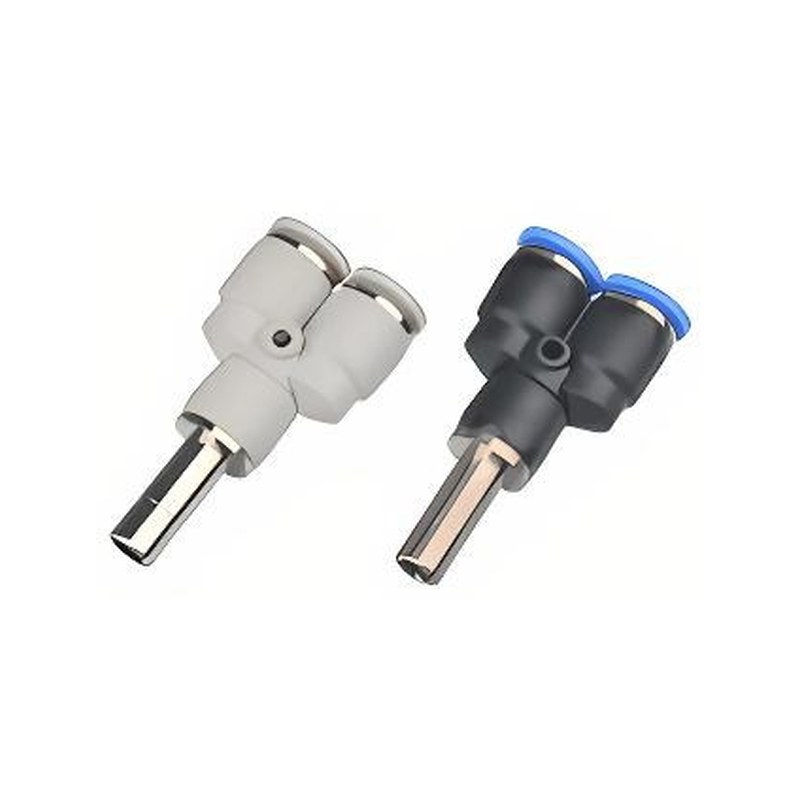

Банджо-тройник поворотный PYJ WAALPC PYJ

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип фитинга

Кольцевой (банджо / вставной)

Серия

PYJ

Материал корпуса

Никелированная латунь

Рабочее давление

−0,099…1,0 МПа

Рабочая температура

−20…+60 °C

Рабочая среда

сжатый воздух, вакуум

Артикул: PYJ06

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Чертёж

Документы

О серии

PYJ — банджо-тройник: кольцевой цанговый фитинг «трубка–трубка» с поворотным вставным отводом. Отвод свободно ориентируется, что позволяет подвести трубку под нужным углом и развести линию, не привязываясь к жёсткому положению корпуса. Соединение выполняется вставкой в цангу, без инструмента и подмотки.

Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C (верхний предел ограничивает POM). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместим с трубками PU (полиуретан) и PA (полиамид) Ø 4–12 мм.

Расшифровка артикула

Формат артикула кодирует наружный Ø трубки в миллиметрах. Серия — PYJ.

PYJ04 — Ø 4 мм
PYJ06 — Ø 6 мм
PYJ08 — Ø 8 мм
PYJ10 — Ø 10 мм
PYJ12 — Ø 12 мм

Совместимость с импортными аналогами

Совместимый аналог — SMC KQ2U04-06 (совпадают присоединительные и установочные размеры, серия PYJ).

Категории: Кольцевые детали

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PYJ04	—	от 90 ₽	поставка 2–4 недели	SMC KQ2U04-06
PYJ04-10	—	от 111 ₽	поставка 2–4 недели	SMC KQ2U04-10
PYJ04-12	—	от 144 ₽	поставка 2–4 недели	SMC KQ2U04-12
PYJ06	—	от 111 ₽	поставка 2–4 недели	SMC KQ2U06-06
PYJ06-10	—	от 162 ₽	поставка 2–4 недели	SMC KQ2U06-10
PYJ06-12	—	от 144 ₽	поставка 2–4 недели	SMC KQ2U06-12
PYJ08	—	от 126 ₽	поставка 2–4 недели	SMC KQ2U08-06
PYJ08-10	—	от 162 ₽	поставка 2–4 недели	SMC KQ2U08-10
PYJ08-12	—	от 210 ₽	поставка 2–4 недели	SMC KQ2U08-12
PYJ10	—	от 180 ₽	поставка 2–4 недели	SMC KQ2U10-06
PYJ10-10	—	от 111 ₽	поставка 2–4 недели	SMC KQ2U10-10
PYJ10-12	—	от 210 ₽	поставка 2–4 недели	SMC KQ2U10-12
PYJ12	—	от 204 ₽	поставка 2–4 недели	SMC KQ2U12-06
PYJ12-10	—	от 111 ₽	поставка 2–4 недели	SMC KQ2U12-10
PYJ12-12	—	от 144 ₽	поставка 2–4 недели	SMC KQ2U12-12

Совместимо с SMC KQ2U04-06

Совместимый аналог — наш PYJ04. Цена 90 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2U04-10

Совместимый аналог — наш PYJ04-10. Цена 111 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2U04-12

Совместимый аналог — наш PYJ04-12. Цена 144 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2U06-06

Совместимый аналог — наш PYJ06. Цена 111 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2U06-10

Совместимый аналог — наш PYJ06-10. Цена 162 ₽, поставка 2–4 недели.

Совместимо с SMC KQ2U06-12

Совместимый аналог — наш PYJ06-12. Цена 144 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — PYJпоставка 2–4 недели

Цена за штуку, ₽. В серии 25 типоразмеров. Цены обновляются автоматически из складского реестра.

Ø трубки, мм	R3/4	R6 мм	R8 мм	R10 мм	R12 мм
Ø трубки ↓	присоединительная резьба
4	90	99	108	111	144
6	111	69	108	162	144
8	126	69	75	162	210
10	180	69	75	111	210
12	204	69	75	111	144

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие ещё серии есть в разделе «Кольцевые детали»?

Банджо-фитинг поворотный прямой PDJот 63 ₽Заглушка резьбовая (внутренний шестигранник) ABPот 42 ₽Заглушка резьбовая латунная с наружным шестигранником BZот 57 ₽Переходник цанговый прямой со вставным штуцером PGJот 48 ₽Тройник цанговый T-образный вставной PBJот 87 ₽Угольник 90° цанговый со вставным штуцером PLJот 63 ₽

Весь раздел — 111 позиций →

Каким импортным обозначениям соответствует PYJ

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC KQ 235 обозначений

Что покупают вместе с PYJ?

Пневмотрубки Пневмоцилиндры Дроссели

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PYJ?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Кольцевой (банджо / вставной)
Тип соединения	Цанга + цанга (трубка–трубка)
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Диаметр трубки	04, 06, 08, 10, 12 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
