Пневматические фитинги и штуцеры
Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение
115 серий · 1717 позиций · от 10 ₽ · в наличии — 96
Фитинг нерж. SS-PV (L-угольник трубка-трубка)
Фитинг нерж. SS-PMF (прямой внутр. резьба)
Фитинг нерж. SS-PLF (угольник с внутр. резьбой)
Фитинг нерж. SS-PL обжимной (угольник)
Переборочный соединитель прямой нержавеющий SS-PM
Фитинг нерж. SS-PL-G (угольник)
Фитинг нерж. SS-PG (прямой переходной)
Фитинг нерж. SS-PH (угловой, наружный шестигранник)
Угольник нержавеющий цанговый SS-PL, Ø4–16 мм
Фитинг нерж. SS-PCF (прямой с внутр. резьбой)
Фитинг нерж. SS-PC обжимной (прямой)
Фитинг нерж. SS-PE (тройник Т трубка-трубка)
Фитинг нерж. SS-PEG (тройник переходной)
Фитинг нерж. SS-PB (тройник Т)
Фитинг прямой нержавеющий цанговый SS-PC
Фитинг поворотный высокоскоростной угловой 90°, цанга × резьба KSL
Фитинг поворотный высокоскоростной прямой, цанга × резьба KSH
Фитинг поворотный высокоскоростной (экономичная серия) прямой, цанга × резьба NRC
Фитинг поворотный высокоскоростной (экономичная серия) угловой 90°, цанга × резьба NRL

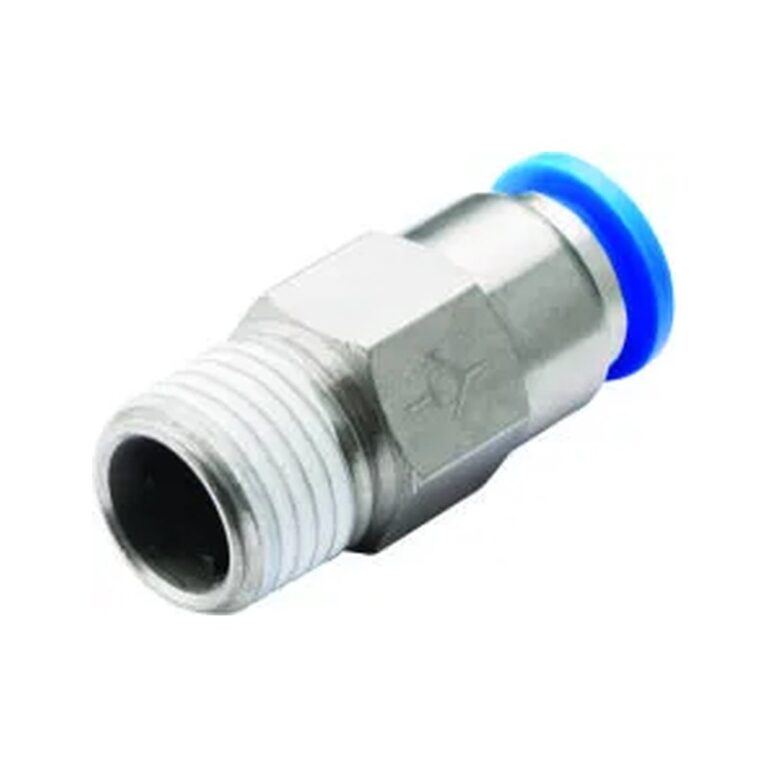

Обратный клапан цанговый, наружная резьба SPC
Обратный клапан угловой 90° цанговый, наружная резьба SPL
Обратный клапан цанговый, трубка × трубка SPU
Быстроразъёмный штекер PF с внутренней резьбой (типоразмер 20/30/40)
Как правильно вставить трубку в цанговый фитинг?
Срез трубки должен быть ровный (под 90°), без заусенцев. Вставляйте трубку до упора — цанга зафиксирует её и при попытке вытащить зажмёт ещё сильнее. Для извлечения нажмите цангу (втулку) на корпус фитинга и одновременно потяните трубку. Никаких инструментов не нужно.
Какой диаметр трубки выбрать для пневмоцилиндра?
Ориентиры по диаметру цилиндра: D ≤ 32 мм — трубка 6 мм, D 40–63 мм — 8 мм, D 80–100 мм — 10 мм, D ≥ 125 мм — 12 мм. Это практическое правило, а не требование стандарта: точный выбор зависит от расхода воздуха цилиндра и длины линии — воздух должен проходить по трубке без заметного падения давления. Калькулятор: /tools/tube-diameter/.
Можно ли использовать NPT-фитинг с G-резьбой?
Нет, без переходника — нельзя. NPT — коническая резьба (1°47′), G — цилиндрическая; профиль витка у NPT 60°, у G — 55°, поэтому резьбы не совместимы даже при близком диаметре. Прямое скручивание приведёт к утечке. Нужен переходник «NPT-G» или замена фитинга на правильный стандарт. Если в системе уже NPT, придерживайтесь его (применяется в США, импортные станки).
Чем отличаются никелированная латунь и нержавеющая сталь в цанговых фитингах?
Никелированная латунь — стандартный материал для промышленной пневматики: из неё сделаны резьбовая часть пластиковых серий PC и PL и корпус цельнолатунных серий TH. Нержавеющая сталь — серии SS: её выбирают, когда фитинг работает во влажной или химически активной среде. Допустимые среду и нагрузки смотрите в карточке конкретной серии.
Сколько раз можно переставлять трубку в цанговом фитинге?
Цанга рассчитана на многократную установку и извлечение трубки; число циклов в каталоге не нормируется и зависит от состояния среза и поверхности трубки. Перед повторной установкой срежьте повреждённый конец трубки ровно под 90°. Если после долгой эксплуатации появилась утечка, замените фитинг или трубку.
Чем цанговый фитинг отличается от резьбового штуцера?
Цанговый фитинг соединяет гибкую пневмотрубку без инструмента: трубку вставляют в цангу, зубья фиксируют её, а уплотнительное кольцо держит воздух. Чтобы отсоединить, прижимают втулку цанги и вытягивают трубку. Резьбовой штуцер вкручивают в порт устройства и уплотняют резьбой. У большинства фитингов есть оба узла: цанга для трубки и резьба для порта, поэтому важно сверять и диаметр трубки, и тип резьбы.
«Пневматические фитинги и штуцеры»: какие серии входят в раздел и чем они отличаются?
В разделе 115 серий и 1717 исполнений. Крупнейшие по числу исполнений: PLL — 44 исполнения; PC — 42 исполнения; PL — 42 исполнения; PLF — 42 исполнения; SS-PL — 42 исполнения. Серии различаются типом изделия, присоединением и типоразмерами; полный перечень с ценами и наличием — в таблице серий выше, у каждой серии своя карточка с артикулами.
«Пневматические фитинги и штуцеры»: сколько стоят изделия раздела?
Цены в разделе начинаются от 10 ₽ за штуку. По ряду: HEX-PLUG-NICKEL — 10 ₽; PLL04-01X — 100 ₽; TK-PH-6-M5 — 200 ₽; TK-PD-8-01 — 350 ₽; SS-PB-6-01 — 590 ₽; KSL16-04 — 1 630 ₽. Самые доступные серии: Заглушка резьбовая никелированная с шестигранником — от 10 ₽; PP — от 15 ₽; HEX-PLUG — от 25 ₽; PVG — от 25 ₽. Цена зависит от серии, типоразмера и исполнения; точная цена каждого артикула указана в карточке серии и обновляется вместе с каталогом.
«Пневматические фитинги и штуцеры»: что есть в наличии?
96 из 1717 исполнений раздела в наличии, например: PP06, PE04, PC04-02, PL04-02, PK08, PL12-02, PL10-04, PLF10-04. Больше всего в наличии: PC — 17 из 42; PL — 17 из 42; PU — 13 из 13; PLF — 12 из 42. Остальные исполнения — под заказ. Наличие каждого артикула отмечено в карточке серии; если нужного размера нет в наличии, позвоните — подскажем ближайший вариант.
«Пневматические фитинги и штуцеры»: на какие импортные артикулы есть совместимый аналог?
Да, примеры соответствий: SMC KQB2L → TH-PV-4; SMC KQB2T → TH-PB-10-04; Festo CRQST-M5-4 → SS-PB-4-M5; Festo CRQST-M5-6 → SS-PB-6-M5; AirTAC APE10 → PE10; AirTAC GPE10 → PE10; Camozzi 6540 4 → TH-PE-4; Camozzi 6540 6 → TH-PE-6; Norgren C00120400 → PPF04; Norgren C00120600 → PPF06; Pneumax 030400 → TH-PU-4; Pneumax 030600 → TH-PU-6; Legris 1802 06 00 → SS-PV-CARD-6; Legris 1802 08 00 → SS-PV-CARD-8; Aignep 55140-10 → PLJ10; Aignep 55140-10-12 → PLJ10-12; Aignep 55140-12 → PLJ12; Aignep 55140-4 → PLJ04; Aignep 55140-4-6 → PLJ04-6; Aignep 55140-6 → PLJ06. Если вашего кода нет в списке, пришлите его: проверим по каталогу производителя и укажем наш артикул, цену и отличия по размеру и присоединению (тип резьбы сверяйте обязательно). Ещё: AirTAC BPCF1002 → TH-PCF-10-02; AirTAC BPCF1003 → TH-PCF-10-03; AirTAC BPCF1203 → TH-PCF-12-03.
«Пневматические фитинги и штуцеры»: какие бывают размеры?
«Пневматические фитинги и штуцеры» — Штуцер-ёлочка латунный с наружной — 126, 128, 388; KQ2VS — 4, 6, 8, 10, 12; KQ2UD — 4, 6, 04, 8, 06, 08; TH-PLF — 4, 6, 8, 10, 12; PD — 04, 06, 08, 12, 10; PX — 04, 06, 08, 12, 10. 10 — 286 из 1717; 12-08 — 1.
«Пневматические фитинги и штуцеры»: какое давление у серий?
У всех 5 серий с данными по давлению значение одно: −0,099…1,0 МПа. Данные есть у 5 из 115 серий раздела «Пневматические фитинги и штуцеры».
📋 Подбираете партию или не нашли позицию?
Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.
