PLM

Угольник 90° переборочный цанговый, монтаж через панель PLM

Угольник 90° переборочный цанговый WAALPC PLM — поворот магистрали на 90° в стеснённом монтаже. Ø 4/6/8/10/12 мм. Материал: пластиковый корпус (PBT).

Артикулы серии: PLM04, PLM08, PLM12 (всего 5 модификаций)

Цены — по каталогу на 26.10.2026; точная цена исполнения — в таблице ниже и в корзине.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 140 ₽ Выбрать исполнение

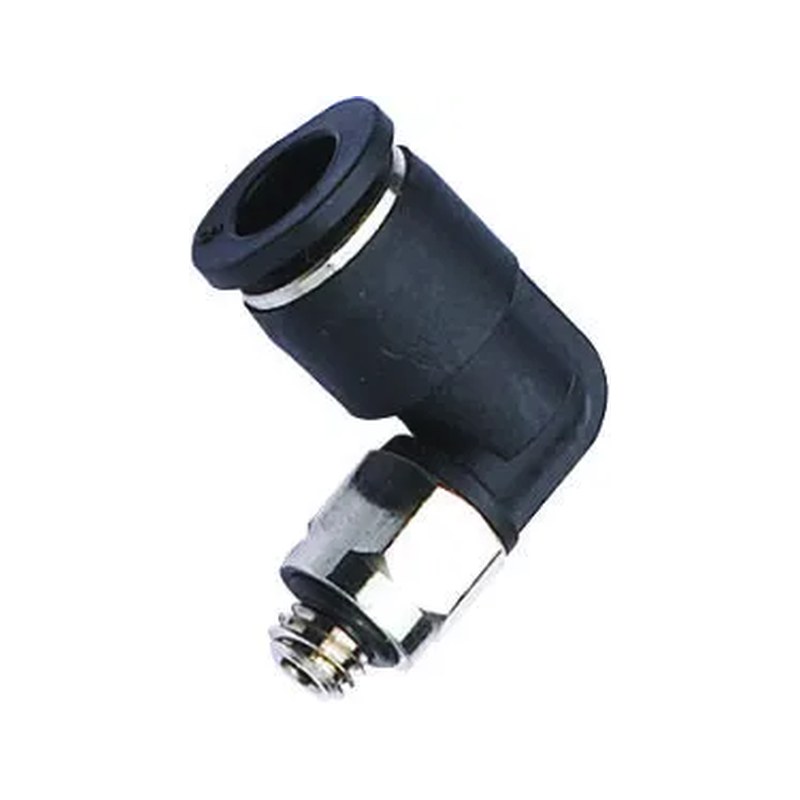

Угольник 90° переборочный цанговый, монтаж через панель PLM WAALPC PLM
Угольник 90° переборочный цанговый, монтаж через панель PLM WAALPC PLM
PLM фото 1
PLM фото 2
PLM фото 3
PLM чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 3–5 недель
Ключевые характеристики
Производитель
WAALPC
Тип фитинга
Переборочный (панельный)
Серия
PLM
Материал корпуса
Пластик (PBT)
Рабочее давление
−0,099…1,0 МПа
Рабочая среда
сжатый воздух, вакуум
Тип соединения
Цанга + цанга (трубка–трубка)
от 140 ₽
Артикул: PLM06
✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

О серии

PLM — переборочный (панельный) цанговый угольник 90°. Он разворачивает магистраль на прямой угол прямо в проходе через стенку шкафа или панели, что удобно в стеснённом монтаже, где прямой фитинг с последующим поворотом не помещается. Трубка вставляется в цангу без инструмента, узел фиксируется через панель.

Корпус пластиковый (PBT). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), пробное 1,5 МПа. Соединяет трубки PU и PA (полиамид). Ставят в электрошкафах, на пультах и в приборных панелях, где линию нужно завести внутрь с поворотом.

Расшифровка артикула

Формат артикула кодирует наружный диаметр трубки. Серия — PLM.

  • PLM04 — Ø трубки 4 мм
  • PLM06 — Ø трубки 6 мм
  • PLM08 — Ø трубки 8 мм
  • PLM10 — Ø трубки 10 мм
  • PLM12 — Ø трубки 12 мм

Под какие диаметры трубки есть исполнения серии PLM?

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм — всего 5 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC GPLM10 — отличие: материал (у нашего PLM корпус пластиковый, резьба переборки латунная; у AirTAC переборочная часть и гайка металлические) и резьба переборки; Legris 3139 10 00 — отличие: рабочее давление у Legris до 20 бар; у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L); Norgren C00490400; SMC KQ2LE04-00 (совпадают присоединительные и установочные размеры, серия PLM).

Категории: Комбинированный

Какой совместимый аналог у серии PLM по артикулу импортной детали?

PLM: 23 импортных обозначения → 5 наших артикулов; марки: AirTAC, Legris, Norgren, SMC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — срок в карточке		Совместим с импортными
PLM04Ø4 мм140 ₽—AirTAC PLM4 · AirTAC GPLM4 · Legris 3139 04 00 · Norgren C00490400 · SMC KQ2LE04-00
PLM06Ø6 мм180 ₽—AirTAC PLM6 · AirTAC GPLM6 · Legris 3139 06 00 · Norgren C00490600 · SMC KQ2LE06-00
PLM08Ø8 мм210 ₽—AirTAC PLM8 · AirTAC GPLM8 · Legris 3139 08 00 · Norgren C00490800 · SMC KQ2LE08-00
PLM10Ø10 мм360 ₽—AirTAC GPLM10 · Legris 3139 10 00 · Norgren C00491000 · SMC KQ2LE10-00
PLM12Ø12 мм470 ₽—AirTAC GPLM12 · Legris 3139 12 00 · Norgren C00491200 · SMC KQ2LE12-00

Совместимо с AirTAC PLM4

Совместимый аналог — наш PLM04, Ø4 мм. Цена 140 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC GPLM4 · Legris 3139 04 00 · Norgren C00490400 · SMC KQ2LE04-00

Совместимо с AirTAC PLM6

Совместимый аналог — наш PLM06, Ø6 мм. Цена 180 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC GPLM6 · Legris 3139 06 00 · Norgren C00490600 · SMC KQ2LE06-00

Совместимо с AirTAC PLM8

Совместимый аналог — наш PLM08, Ø8 мм. Цена 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: AirTAC GPLM8 · Legris 3139 08 00 · Norgren C00490800 · SMC KQ2LE08-00

Совместимо с AirTAC GPLM10

Совместимый аналог — наш PLM10, Ø10 мм. Цена 360 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: Legris 3139 10 00 · Norgren C00491000 · SMC KQ2LE10-00

Совместимо с AirTAC GPLM12

Совместимый аналог — наш PLM12, Ø12 мм. Цена 470 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: Legris 3139 12 00 · Norgren C00491200 · SMC KQ2LE12-00

У PLM: полное совпадение, включая исполнение, — 13, совпадение по размеру (исполнение сверяется) — 10. Нет вашего номера PLM? Пришлите его на подбор.

Совместимый аналог для:

Каким импортным обозначениям соответствует PLM?

PLM: 781 импортное обозначение в 7 семействах (SMC, AirTAC, Legris, Norgren). Примеры соответствий: SMC KQ2LE08-00 → PLM08 (210 ₽); SMC KQ2LE04-00 → PLM04 (140 ₽); AirTAC GPLM8 → PLM08 (210 ₽); AirTAC GPLM10 → PLM10 (360 ₽); AirTAC PLM4 → PLM04 (140 ₽); AirTAC PLM6 → PLM06 (180 ₽).

Отдельные страницы артикулов: 5

PLM04 PLM06 PLM08 PLM10 PLM12

Что покупают вместе с PLM?

PLM: 5 исполнений от 140 ₽, размеры: 04, 06, 08, 10, 12. Ряд цен серии: от 140 ₽ (PLM04) до 470 ₽ (PLM12). Цена по типоразмерам: 04 — от 140 ₽; 06 — от 180 ₽; 08 — от 210 ₽; 10 — от 360 ₽; 12 — от 470 ₽.

ПневмотрубкиПневмоцилиндрыДроссели

Разделы подобраны для серии PLM.

Какие коды конкурентов закрывает серия PLM?

В таблице — 25 пар «чужой код → наш артикул» по брендам AirTAC, Legris, Norgren, SMC. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

БрендКод изделияНаш артикулЦена от
AirTACGPLM10PLM10360 ₽
AirTACGPLM12PLM12470 ₽
AirTACGPLM4PLM04140 ₽
AirTACGPLM6PLM06180 ₽
AirTACGPLM8PLM08210 ₽
AirTACPLM10PLM10360 ₽
AirTACPLM12PLM12470 ₽
AirTACPLM4PLM04140 ₽
AirTACPLM6PLM06180 ₽
AirTACPLM8PLM08210 ₽
Legris3139 04 00PLM04140 ₽
Legris3139 06 00PLM06180 ₽
Legris3139 08 00PLM08210 ₽
Legris3139 10 00PLM10360 ₽
Legris3139 12 00PLM12470 ₽
NorgrenC00490400PLM04140 ₽
NorgrenC00490600PLM06180 ₽
NorgrenC00490800PLM08210 ₽
NorgrenC00491000PLM10360 ₽
NorgrenC00491200PLM12470 ₽
SMCKQ2LE04-00PLM04140 ₽
SMCKQ2LE06-00PLM06180 ₽
SMCKQ2LE08-00PLM08210 ₽
SMCKQ2LE10-00PLM10360 ₽
SMCKQ2LE12-00PLM12470 ₽
Автор: команда CORNETA.TECH.
Типовая схема применения
Типовая схема применения класса

Сколько стоят исполнения PLM?

В каталоге 5 исполнений PLM с ценой: от 140 ₽ (PLM04) до 470 ₽ (PLM12). По ряду: PLM04 — 140 ₽, PLM06 — 180 ₽, PLM08 — 210 ₽, PLM10 — 360 ₽, PLM12 — 470 ₽. Медиана ряда — 210 ₽: 2 из 5 исполнений стоят дешевле медианы, остальные — дороже или равны ей.

Какие типоразмеры есть у PLM?

У PLM 5 типоразмеров: Ø4 мм, Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм. По размерам: Ø4 мм — 1 исполнение, от 140 ₽; Ø6 мм — 1 исполнение, от 180 ₽; Ø8 мм — 1 исполнение, от 210 ₽; Ø10 мм — 1 исполнение, от 360 ₽; Ø12 мм — 1 исполнение, от 470 ₽.

Каким импортным артикулам соответствуют исполнения PLM?

Совместимый аналог по артикулу: Norgren C00490400 → PLM04; Norgren C00490600 → PLM06; Norgren C00490800 → PLM08; Norgren C00491000 → PLM10; Norgren C00491200 → PLM12; SMC KQ2LE04-00 → PLM04; SMC KQ2LE06-00 → PLM06; SMC KQ2LE08-00 → PLM08; SMC KQ2LE10-00 → PLM10; SMC KQ2LE12-00 → PLM12. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии PLM?

Тип фитинга: Переборочный (панельный); Тип соединения: Цанга + цанга (трубка–трубка); Материал корпуса: Пластик (PBT); Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа — испытательное (пробное) давление; рабочее — до 1,0 МПа; Трубки для присоединения: Полиуретан (PU), мягкий нейлон (PA).

Какие особенности у серии PLM?

PLM — переборочный угольник 90° цанговый, монтаж через панель: закрепляется в отверстии панели и соединяет две трубки под прямым углом. Ряд диаметров 4, 6, 8, 10 и 12 мм, по одному артикулу на каждый. Прямой переборочный фитинг называется PM, а угольник с наружной резьбой — PL. Трубка присоединяется без инструмента. Крепление к панели через отверстие: угольник не требует резьбовой части.

Частые вопросы о фитингах →

Как заказать и получить Угольник 90° переборочный цанговый, монтаж через панель PLM?

  • Оплата. По счёту для юридических лиц и ИП, картой МИР или через СБП. Цена окончательная: продавец — ИП на УСН, без НДС. Подробнее об оплате.
  • Доставка. СДЭК (пункт выдачи или курьер) и Деловые Линии по всей России; стоимость — по тарифу перевозчика, номер для отслеживания — в день отгрузки. Подробнее о доставке.
  • Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
  • Продавец. ИП Ибрагимова С.А., ИНН 773377125700, ОГРНИП 326774600021773, Москва. Телефон 8-800-350-01-08 (бесплатно по России). Контакты и реквизиты.
