Автоматический слив конденсата: типы конденсатоотводчиков для пневмосистемы

За смену работы компрессора 800 нл/мин при влажности 70 % и температуре +25 °C в пневмосистему попадает 15-22 литра воды. Если не сливать конденсат автоматически, через 2-3 недели в ресивере накапливается слой воды толщиной 50-80 мм. Дальше — коррозия стенок, выброс воды в магистраль при пиковой нагрузке, ржавчина на штоках цилиндров, отказ распределителей и забитые фильтры БПВ. Ручной слив помогает только если оператор не забывает открывать кран дважды в смену — на практике это происходит в 1 случае из 10. Решение — автоматический конденсатоотводчик, который сбрасывает воду без участия человека. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает три типа автоматических конденсатоотводчиков: поплавковый, электронный по уровню и таймерный по расписанию. Для каждого типа — принцип работы, схема монтажа, расход воздуха при сбросе, диапазон цен и типовые применения.

Краткий ответ: какой тип конденсатоотводчика для каких задач

Если коротко — поплавковый ставят везде, где есть бюджет и нужна надёжность без электричества. Электронный по уровню — на ответственных узлах магистрали и в фильтрах БПВ, где нужна высокая герметичность. Таймерный — самое дешёвое решение для нижних точек длинной магистрали и точек слива в цеху с грязной средой.

Сравнение по 4 ключевым параметрам: надёжность — лидер поплавковый (нет электроники, ресурс 5-10 лет), средний электронный (3-5 лет), худший таймерный (сбои клапана из-за загрязнений). Потери воздуха — лидер электронный (сбрасывает только воду, 0-2 % расхода), средний поплавковый (3-5 % при правильной настройке), худший таймерный (5-15 %, потому что таймер срабатывает и без воды). Цена — лидер таймерный (1 500-3 000 руб), средний поплавковый (2 200-5 500 руб), дороже электронный (4 800-12 000 руб). Монтаж — лидер таймерный и поплавковый (только пневматика), сложнее электронный (нужно подключить 220 В или 24 В). Универсальный выбор для нового цеха: поплавковый AD402-04 на ресивере и фильтрах БПВ, таймерный на нижних точках магистрали. Для пищевой/фармацевтической промышленности с высокими требованиями к влаге — электронный по уровню на всех ключевых точках.

Зачем сливать конденсат — что произойдёт при отказе слива

Конденсат образуется при сжатии атмосферного воздуха: компрессор сжимает влажный воздух 1 атм с 70 % влажности до 7-8 атм, при этом влагоёмкость падает в 7-8 раз, и избыточная вода выпадает в виде капель. На каждые 1000 м³ сжатого до 7 бар атмосферного воздуха при +25 °C и 70 % влажности выпадает 18-22 литра жидкого конденсата. Дополнительно в нём содержатся капли масла из компрессора (1-5 г/м³ для масляных), частицы пыли и продукты коррозии.

Если конденсат не удалять — последствия по цепочке: (1) уровень воды в ресивере достигает 50-100 мм за 2-3 недели, (2) при пиковой нагрузке вода захватывается потоком и улетает в магистраль, (3) вода попадает в БПВ, забивает фильтр, дезактивирует масло в лубрикаторе, (4) ржавчина на штоках цилиндров и в распределителях, (5) короткое замыкание в катушках электромагнитных клапанов при попадании воды на контакты, (6) полное разрушение пневмосистемы через 6-12 месяцев. Общие потери от ремонта и простоя — 300-800 тыс. руб на средний цех. Стоимость автоматических конденсатоотводчиков — 8-25 тыс. руб на всю систему. Окупаемость — 1-2 месяца. Тема общей очистки воздуха разобрана в материале осушитель сжатого воздуха, здесь же фокусируемся на конкретном классе устройств — конденсатоотводчиках.

Поплавковый конденсатоотводчик — принцип работы

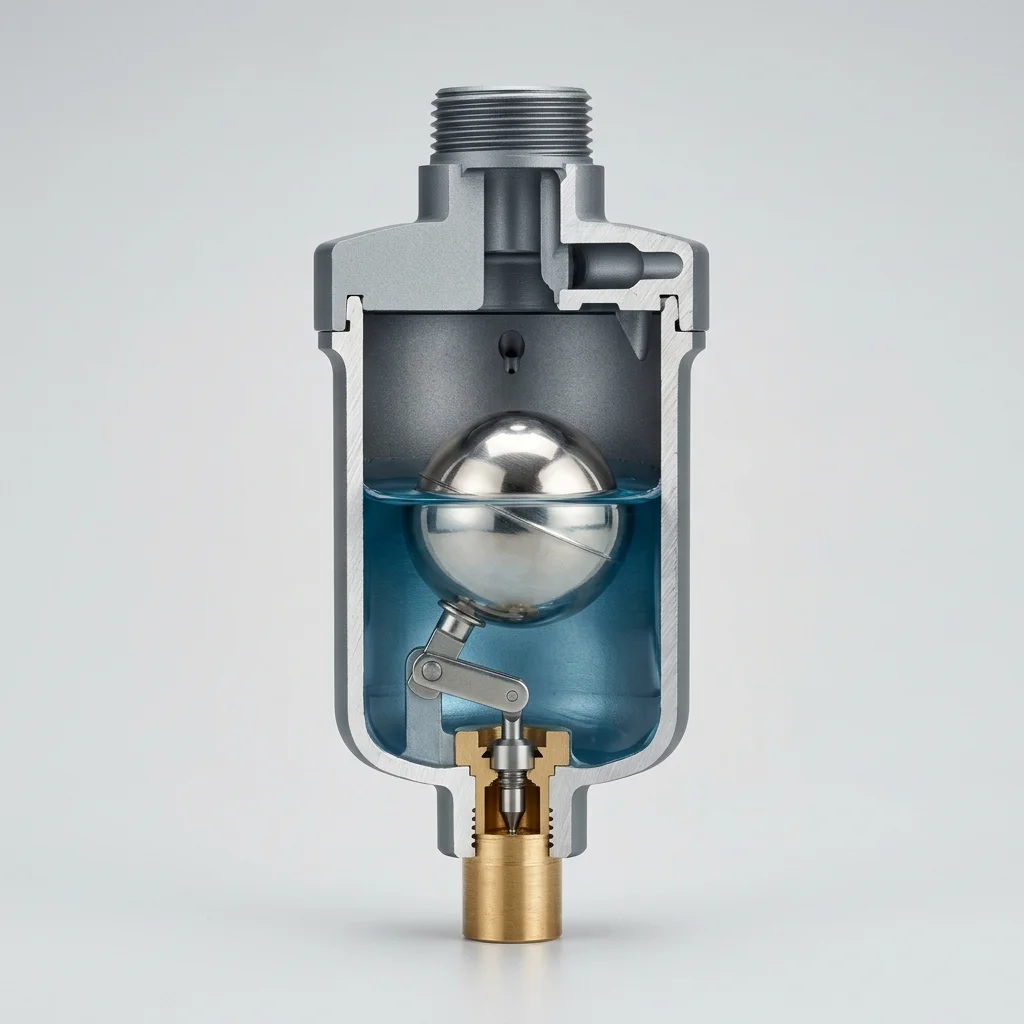

Поплавковый — самый распространённый тип, конструкция отработана ещё в 1960-х годах. Устройство простое: герметичный корпус с патрубком сверху (вход для конденсата) и выходным клапаном снизу. Внутри плавает поплавок из пластика или нержавеющей стали. Когда уровень воды в корпусе достигает критической отметки, поплавок поднимается и через рычажный механизм открывает выпускной клапан. Вода под давлением магистрали выходит наружу. Когда уровень падает, поплавок опускается и закрывает клапан.

Преимущества: работает без электричества, без обслуживания 3-5 лет, не зависит от циклограммы цеха, сбрасывает воду в реальном времени по факту накопления. Потери воздуха — 3-5 % за счёт того, что клапан слегка пропускает воздух при сбросе воды. Цена для типоразмера G1/4 (типовая для ресивера 200-500 л): 2 200-3 800 руб.

Недостатки: при сильном загрязнении воды (масло, ржавчина, пыль) поплавок может заклинить в открытом положении — это даёт постоянный сброс воздуха и просадку давления в системе на 0,5-1,5 бар. Профилактика — раз в год снимать корпус, чистить поплавок и седло клапана. Для масляных компрессоров с большим выносом масла рекомендуется ставить перед поплавковым конденсатоотводчиком предварительный масло-водоотделитель.

Модель	Резьба	Давление, бар	Расход слива, л/ч	Цена, ₽
AD402-04	G1/2	0,5-16	12	2 950
AD402-06	G3/4	0,5-16	20	3 480
AD402-08	G1	0,5-16	35	5 280

Электронный конденсатоотводчик по уровню

Электронный — самое технологичное решение. В корпусе установлены два ёмкостных или индуктивных датчика, которые отслеживают уровень жидкости. Когда вода достигает верхнего датчика, плата управления открывает соленоидный клапан на выпуске. Вода сбрасывается. Когда уровень падает до нижнего датчика, клапан закрывается. Воздух при этом практически не выходит — клапан закрыт пока в камере есть воздух, открывается только при наличии воды.

Преимущества: минимальные потери воздуха (0-2 %), точная работа, индикация состояния (горит зелёный — норма, красный — отказ датчика или забит выпуск), часто есть тревожный выход для подключения к АСУ ТП. Срок службы 5-7 лет при правильной фильтрации входной воды. Цена: 4 800-12 000 руб в зависимости от размера и опций.

Недостатки: требует электропитания (220 В переменного тока или 24 В постоянного), при отключении электричества переходит в режим аварийного слива (через 3-5 минут открывается принудительно, чтобы не залить систему), датчики засоряются при сильном загрязнении конденсата маслом, требуют периодической промывки керосином раз в 6-12 месяцев. Подходят для пищевой, фармацевтической, электронной промышленности — где критично отсутствие масляного тумана в воздухе.

Таймерный конденсатоотводчик

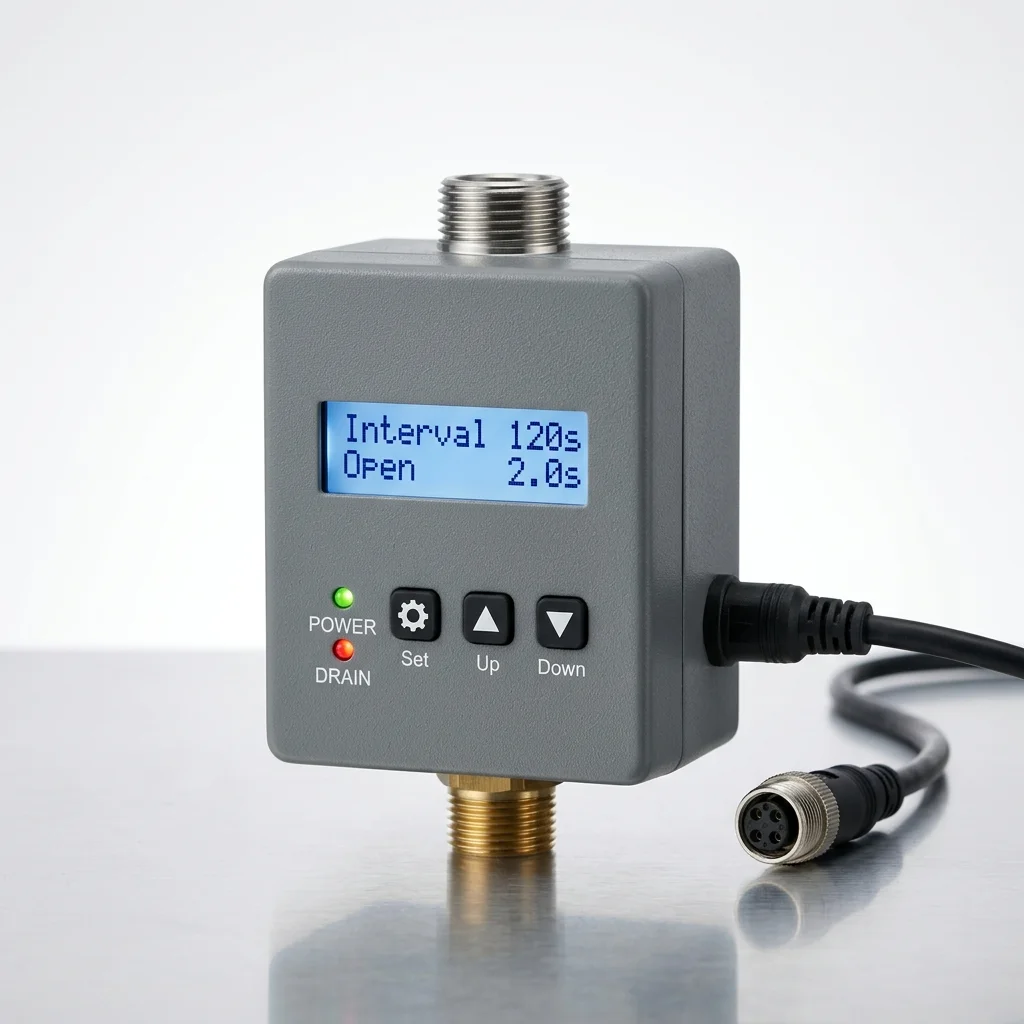

Таймерный — простейшая электронная конструкция. На корпусе таймер с двумя настройками: интервал между сбросами (обычно 2-30 минут) и длительность сброса (1-10 секунд). Электроника без датчиков уровня — клапан открывается по таймеру независимо от того, есть в корпусе вода или нет. Если воды нет — сбрасывается просто воздух.

Преимущества: самое дешёвое решение (1 500-3 000 руб), простой монтаж (питание 220 В + воздухопровод), нет датчиков, которые могут засоряться. Подходит для нижних точек длинной магистрали, где конденсат накапливается равномерно, и для влагоотделителей в БПВ.

Недостатки: высокие потери воздуха (5-15 %), потому что таймер срабатывает и в моменты, когда воды нет — фактически выбрасывает чистый воздух. При неправильной настройке (слишком короткий интервал) потери достигают 20 % от расхода компрессора. При слишком длинном интервале — конденсат не успевает удаляться, и нижняя точка магистрали затопляется. Калибровка под конкретный объект делается опытным путём: ставят интервал 10 минут / сброс 3 секунды, наблюдают 2 дня, корректируют. Подбор оптимального интервала под расход компрессора можно сделать через общий калькулятор подбора на /tools/.

Параметр	Поплавковый	Электронный по уровню	Таймерный
Принцип срабатывания	Механический поплавок	Датчик уровня + соленоид	По времени
Питание	Не нужно	220 В или 24 В	220 В
Потери воздуха	3-5 %	0-2 %	5-15 %
Цена, ₽	2 200-5 500	4 800-12 000	1 500-3 000
Срок службы	5-10 лет	5-7 лет	3-5 лет
Применение	Универсал для цеха	Пищевая, фарм, электроника	Нижние точки магистрали

Монтаж и схема обвязки

Конденсатоотводчик ставят в трёх точках пневмосистемы: (1) на нижнем штуцере ресивера компрессора, (2) на сливных стаканах фильтров БПВ, (3) на нижних точках длинных магистралей через каждые 30-50 м. Каждая точка имеет свою специфику монтажа.

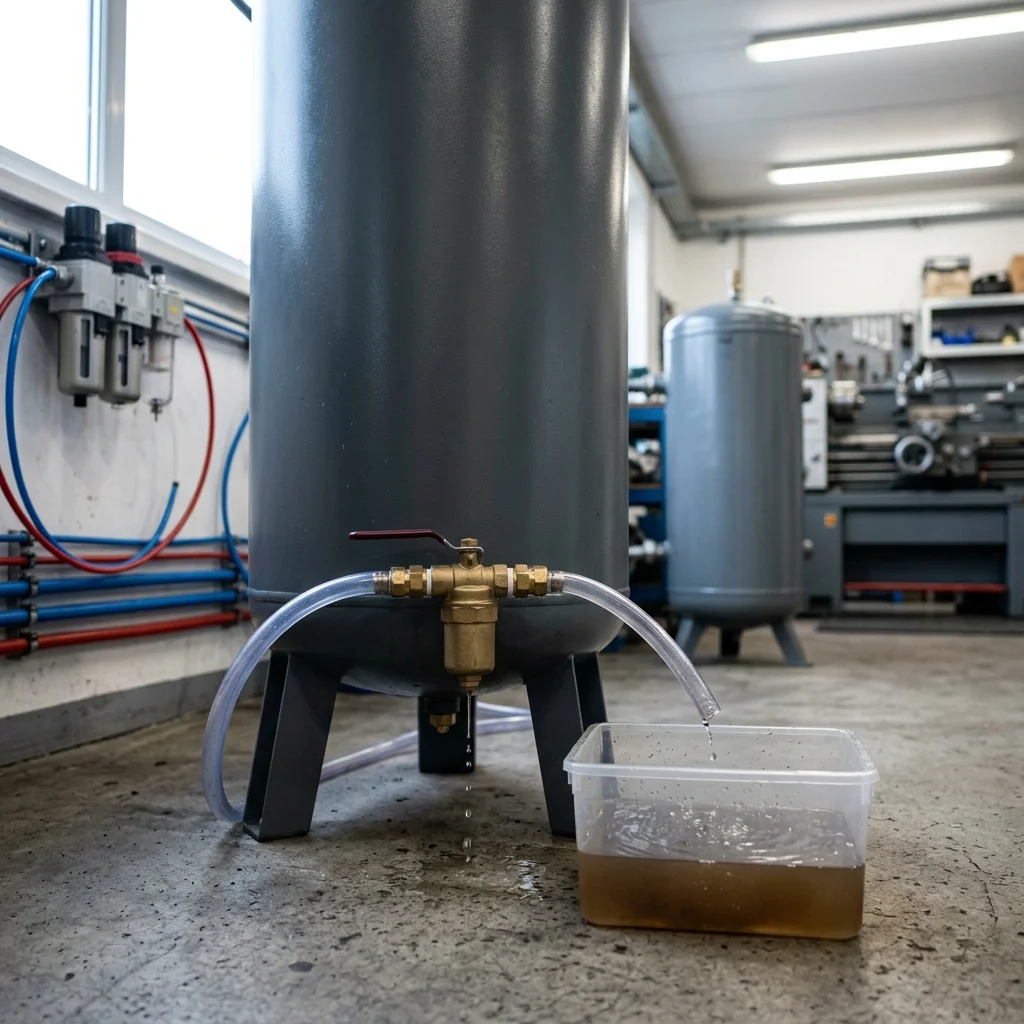

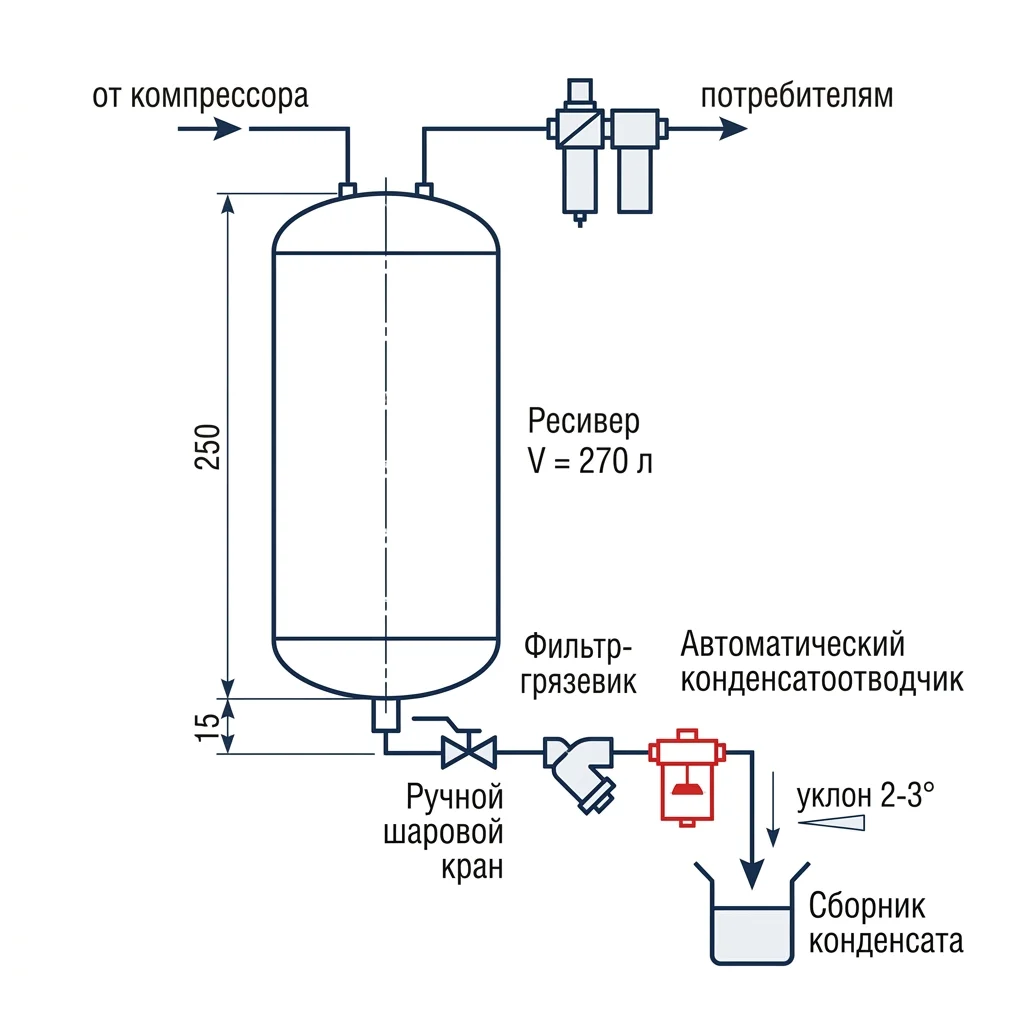

На ресивере. Подключают к самому нижнему штуцеру через шаровой кран отсечки и тройник. Прямого подключения избегают — раз в год для чистки нужно снимать конденсатоотводчик без останова компрессора. Высота установки — на 30-50 мм ниже основания ресивера, чтобы создать гидрозатвор. Слив — в полипропиленовый шланг 8-12 мм диаметром, отведённый в маслосборник или канализацию с маслоуловителем.

На фильтрах БПВ. Большинство фильтров AFC2000 серии WAALPC имеют штатный сливной патрубок G1/8 на дне стакана. Прямое подключение конденсатоотводчика через переходник G1/8 на G1/4 или через короткий гибкий шланг. Высота установки минимальная — фильтр и конденсатоотводчик образуют единый блок.

На нижних точках магистрали. Магистраль должна иметь уклон 1:200 (1 см на 2 м длины) в сторону точки слива. В точке слива — тройник с отводом вниз 200-300 мм, чтобы создать сборный мешок для конденсата. На отводе — шаровой кран отсечки и конденсатоотводчик. Этот узел собирается на этапе монтажа магистрали и описан в разделе перепады давления в пневмосистеме.

Расчёт количества конденсата для подбора типоразмера

Объём конденсата, который нужно сливать, зависит от производительности компрессора, температуры и влажности воздуха. Формула приблизительной оценки: V конденсата (л/час) = Q компрессора (м³/ч) × коэффициент K. Коэффициент K = 0,015 для условий +25 °C и 70 % влажности (стандартный цех летом). Для условий +35 °C и 85 % влажности K = 0,03 (жаркий цех в сезоне). Для условий +15 °C и 50 % влажности K = 0,008 (зимний цех с приточной вентиляцией).

Пример: компрессор 800 нл/мин = 48 м³/ч. При летних условиях V = 48 × 0,015 = 0,72 л/час = 17,3 л/сутки. Для такого объёма подходит поплавковый AD402-04 с пропускной способностью 12 л/час (работает с резервом за счёт более длительной паузы между сбросами) или AD402-06 на 20 л/час с большим запасом. Если оператор сообщает, что текущий ручной слив даёт «полведра в смену» (≈ 5 литров) — типоразмер на 12 л/час подходит. Расчёт пропускной способности через калькулятор расхода воздуха поможет учесть пиковую нагрузку.

Ошибки при подборе и монтаже

• Ставить таймерный на ресивер. На ресивере конденсат накапливается неравномерно — много после ночной паузы, мало в режиме работы. Таймерный сбрасывает по расписанию и в моменты, когда воды нет, выбрасывает чистый воздух. Потери до 15 % расхода. На ресивере правильный выбор — поплавковый или электронный.
• Игнорировать гидрозатвор. Если конденсатоотводчик подключён прямо к ресиверу без отвода вниз на 30-50 мм, при пиковом расходе вода уносится потоком воздуха и не доходит до устройства. Слив не работает, хотя визуально всё подключено.
• Сбрасывать конденсат напрямую в канализацию. В конденсате 1-5 г/м³ масла. Слив без маслоуловителя — нарушение экологических норм, штраф 30-100 тыс. руб. Решение — маслосборник с фильтрующим картриджем (стоимость 8-15 тыс. руб) или сертифицированный сепаратор масло-вода.
• Не ставить кран отсечки перед конденсатоотводчиком. Когда устройство нужно снять для чистки или замены, без крана отсечки приходится останавливать компрессор и сбрасывать давление из всей системы. Это 30-60 минут простоя. Кран отсечки стоит 250-500 руб и экономит часы простоя.
• Использовать гибкий резиновый шланг для слива. Резиновый шланг быстро забивается маслом и продуктами разложения резины. Правильно — полипропиленовый или полиамидный шланг с диаметром не менее 8 мм. PU-трубка использовать можно (чёрная, красная или прозрачная), но в зоне маслянистого слива служит хуже PA.
• Подбирать типоразмер «с запасом 100 %» без расчёта. Слишком большой конденсатоотводчик стоит в 2-3 раза дороже и работает в режиме длинных пауз с накоплением воды на дне — это даёт коррозию корпуса. Подбор по расчёту с запасом 30-50 % — оптимально.
• Использовать таймерный сброс с интервалом 2 минуты. Слишком частые сбросы — это потери воздуха 20-25 %. Норма: интервал 8-15 минут, длительность сброса 2-5 секунд. Калибровка по факту — раз в неделю проверять, что в сборнике есть вода после каждого сброса.

Связанные материалы

• Осушитель сжатого воздуха — типы и подбор
• Перепады давления в пневмосистеме — причины
• Диагностика медленно работающей пневмосистемы
• Экономия сжатого воздуха в производстве
• Что такое нл/мин и расход воздуха
• Калькулятор расхода воздуха
• Подбор пневмооборудования
• Блоки подготовки воздуха BPV AW
• Цанговые фитинги для подключения слива

Подобрать товар в каталоге

Артикул	Тип	Цена, ₽	Где применять
AD402-04	Поплавковый G1/2	2 950	Ресивер 200-500 л, фильтры БПВ
AD402-06	Поплавковый G3/4	3 480	Ресивер 500-1000 л, магистраль
EDV-15	Электронный 220 В	7 850	Пищевые/фарм цеха, чувствительные узлы
TDV-1/2	Таймерный G1/2	2 280	Нижние точки магистрали
Шаровой кран отсечки G1/2	Латунный 16 бар	420	Перед каждым конденсатоотводчиком

Часто задаваемые вопросы

Как часто нужно сливать конденсат вручную, если автоматического слива нет?

Для типового цеха с компрессором 800 нл/мин в летних условиях — дважды в смену (каждые 4 часа). Зимой при сухом воздухе — раз в смену достаточно. На практике операторы забывают сливать в 9 из 10 случаев, поэтому за месяц в ресивере накапливается 30-50 литров воды. Автоматический конденсатоотводчик за 3-5 тыс. руб решает эту проблему за 2 месяца окупаемости — за счёт отсутствия аварийных ремонтов и продления ресурса оборудования.

Сколько воды накапливается в пневмосистеме за смену?

Для компрессора производительностью 800 нл/мин при +25 °C и 70 % влажности — 5-8 литров за 8-часовую смену. При +35 °C и 90 % (жаркий август) — 12-18 литров. При -10 °C и 30 % (зимний цех с приточкой) — 1-2 литра. Зависимость прямо пропорциональна температуре и влажности входного воздуха компрессора.

Какой конденсатоотводчик выбрать для масляного компрессора?

Для масляного компрессора с большим выносом масла (3-5 г/м³) — поплавковый AD402-04 с предварительным масло-водоотделителем. Электронный по уровню в этой схеме работает плохо: масло обволакивает датчики, и они дают ложные срабатывания. Таймерный — допустим как простое решение, но потери воздуха выше. Если возможно — переход на безмасляный компрессор решает проблему капитально, но это инвестиция 200-500 тыс. руб.

Можно ли установить конденсатоотводчик прямо на трубку магистрали?

Нет, нужен правильный узел сбора конденсата. Магистраль должна иметь уклон 1:200 в сторону точки слива, в точке — тройник с отводом вниз 200-300 мм для создания гидрозатвора. Прямое врезание в горизонтальную трубку приведёт к тому, что конденсат пролетает мимо устройства, и слив не работает. Узел сбора подробно показан на схемах в материале перепады давления в пневмосистеме.

Куда сливать конденсат — в канализацию или в отдельный сборник?

Только в отдельный сборник с маслоуловителем. В конденсате 1-5 г/м³ масла, прямой слив в общую канализацию — нарушение экологических норм СанПиН 2.1.5.980-00 и ст. 8.13 КоАП РФ. Штрафы — от 30 до 100 тыс. руб для юрлица. Решение: маслосборник с фильтрующим картриджем активированного угля (стоимость 8-15 тыс. руб, замена картриджа раз в 6-12 месяцев) или сертифицированный сепаратор масло-вода (от 25 тыс. руб).

Что делать, если поплавковый конденсатоотводчик постоянно «свистит»?

Свист — это утечка воздуха через клапан, который не закрывается полностью. Причины: засорение седла клапана (масляный нагар, ржавчина), заклинивание поплавка, износ резинового уплотнения. Решение: перекрыть кран отсечки, открутить конденсатоотводчик, разобрать, промыть в керосине, проверить состояние уплотнения. Ремкомплект (уплотнения + чистка) стоит 300-500 руб, ремонт занимает 30 минут. Если корпус сильно изношен (5+ лет работы) — проще заменить устройство целиком за 2 200-3 500 руб.
