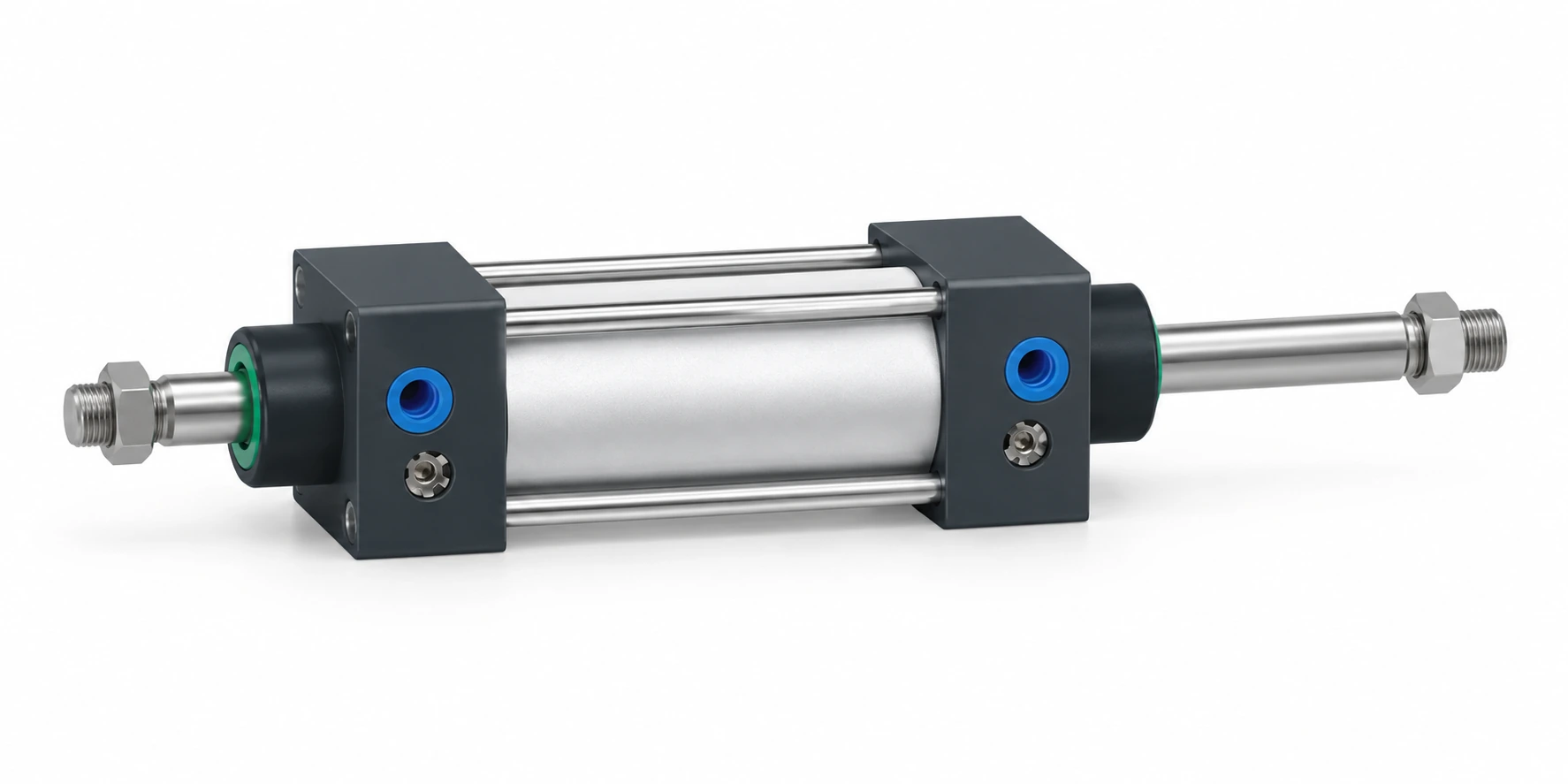

SCD-100-60: Ø100 мм, ход 60 мм, теоретически 4 712 Н при 6 бар. Цена и наличие — по складу в Москве.
| Диаметр поршня | 100 мм |
| Ход | 60 мм |
| Площадь поршня | 78,5 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 4 712 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,471 л |
| Рабочее давление | 0–0,8 МПа |
| Температура среды | стандарт 0…80 °C, H 0…150 °C |
| Демпфер | пневматический регулируемый (в обоих концах хода) |
| Материал корпуса | алюминиевый сплав AL6063 с твёрдым анодированием; штоки — сталь 45# с твёрдым хромированием |
| Артикул | SCD-100-60 |
| Серия | SCD, 212 исполнений в карточке |
| Цена | 7 180 ₽; в серии цены от 2 220 до 119 160 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 212 |
Обозначение SCD-100-60 состоит из 3 частей, разделённых дефисом. SCD — серия («пневмоцилиндры SCD (двухштоковые, фирменный формат, не ISO, AirTAC-совместимые)»). 100 — диаметр поршня в миллиметрах. 60 — ход в миллиметрах. Соседние обозначения того же ряда: SCD-100-50, SCD-100-75, SCD-100-25, SCD-100-100, SCD-100-125. В карточке серии SCD 212 исполнений с ценой от 2 220 до 119 160 ₽; SCD-100-60 по цене снизу — 82-й.
Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø100 мм, ход 60 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 913 см³, при 6 бар (изб.) это около 6,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
В карточке серии SCD в реестре 212 исполнений с ценой от 2 220 до 119 160 ₽. Диаметры поршня: от 32 до 250 мм, всего 10; SCD-100-60 — 6-й по возрастанию, ближайшие: 80 и 125 мм. При Ø100 мм ходов в серии от 25 до 1000 мм, всего 22; ход 60 мм — 4-й по возрастанию, ближайшие: 75 и 100 мм. По цене SCD-100-60 — 82-й снизу из 212 исполнений (7 180 ₽). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
SCD-100-60 (Ø100 мм, ход 60 мм) стоит 7 180 ₽. В ряду серии SCD перед ним стоит SCD-100-50 (Ø100 мм, ход 50 мм) — 6 860 ₽, дешевле на 320 ₽. После него — SCD-100-75 (Ø100 мм, ход 75 мм) — 7 180 ₽, цена та же. Ещё раньше — SCD-100-25 (Ø100 мм, ход 25 мм) — 6 460 ₽, дешевле на 720 ₽. Следом — SCD-100-100 (Ø100 мм, ход 100 мм) — 7 500 ₽, дороже на 320 ₽. Три шага назад — SCD-80-1000 (Ø80 мм, ход 1000 мм) — 17 480 ₽, дороже на 10 300 ₽. Три шага вперёд — SCD-100-125 (Ø100 мм, ход 125 мм) — 7 800 ₽, дороже на 620 ₽. Дальше по ряду: SCD-80-700 — 13 870 ₽ (на 6 шага раньше); SCD-80-800 — 15 070 ₽ (на 5 шага раньше); SCD-80-900 — 16 270 ₽ (на 4 шага раньше); SCD-100-150 — 8 120 ₽ (на 4 шага позже); SCD-100-175 — 8 440 ₽ (на 5 шага позже); SCD-100-200 — 8 760 ₽ (на 6 шага позже). Дешевле него в ряду — 81 из 212 исполнений, с той же ценой — ещё 1; позиция в порядке размеров — 109-я из 212.
Кроме серии SCD в категории «Пневмоцилиндры SCD (двухштоковые, шпильчатые)» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Пневмоцилиндр с направляющими MGFПневмоцилиндр с направляющими JCBПневмоцилиндр с направляющей рамой TMICLПневмоцилиндр компактный с направляющими MGPMПневмоцилиндр трёхштоковый TCM с направляющими на подшипниках скольженияПневмоцилиндр компактный с шариковыми направляющими MGPL
Семейства: Camozzi SCD · Pneumax SCD · CHELIC SCD · Mindman SCD · все совместимые аналоги
SCD-100-60 — 7 180 ₽ за штуку; в серии SCD цены от 2 220 до 119 160 ₽, на складе 0 из 212 исполнений. Поставка 3–5 недель. Рядом по серии: SCD-100-50 — 6 860 ₽; SCD-100-75 — 7 180 ₽; SCD-100-25 — 6 460 ₽; SCD-100-100 — 7 500 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
SCD-100-50: ход 50 мм вместо 60 мм, цена 6 860 ₽, дешевле на 320 ₽. SCD-100-75: ход 75 мм вместо 60 мм, цена 7 180 ₽ — такая же. SCD-100-25: ход 25 мм вместо 60 мм, цена 6 460 ₽, дешевле на 720 ₽. SCD-100-100: ход 100 мм вместо 60 мм, цена 7 500 ₽, дороже на 320 ₽. Разброс цен среди этих соседей: от 6 460 до 7 500 ₽ при вашем 7 180 ₽.
Ближайшие 8 типоразмеров — SCD-100-50, SCD-100-75, SCD-100-25, SCD-100-100, SCD-100-125; цены соседей от 6 460 до 8 760 ₽, ваш артикул — 7 180 ₽.
