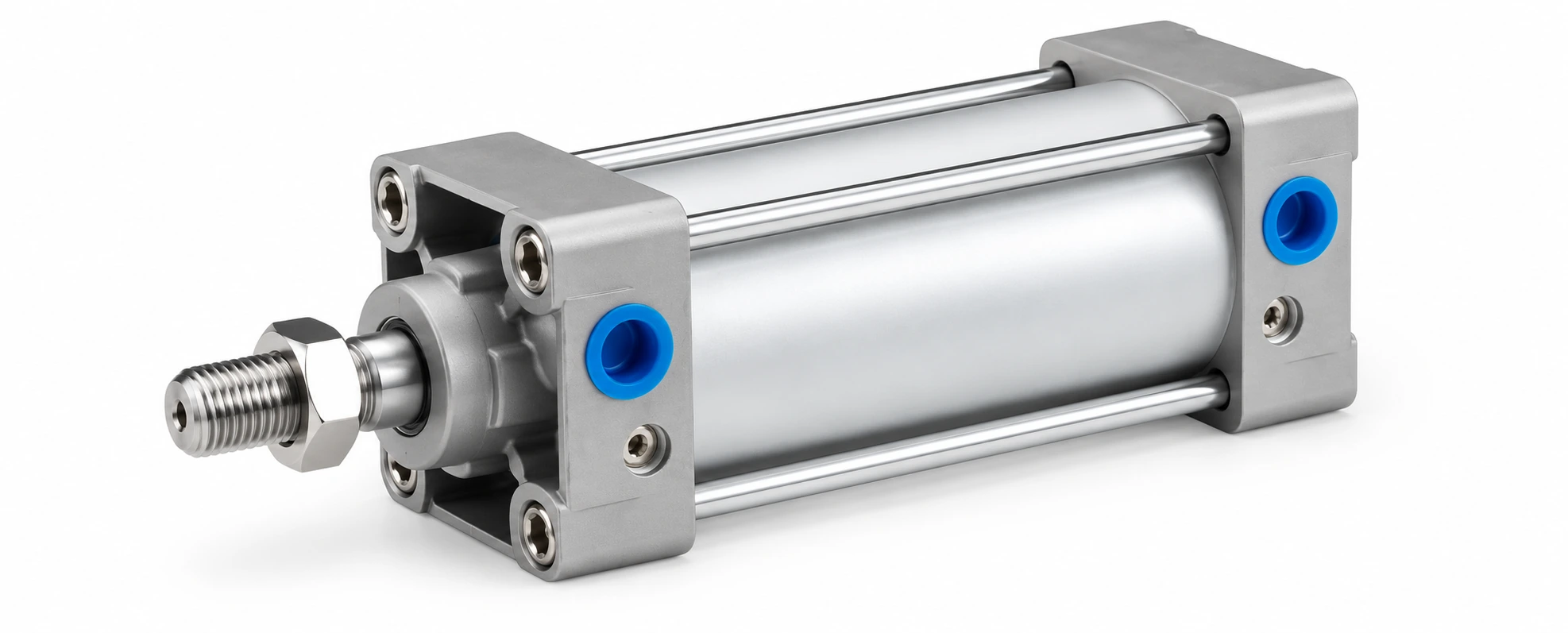

MB-100-350: Ø100 мм, ход 350 мм, теоретически 4 712 Н при 6 бар. Совместимый аналог: CHELIC DMB2 100 × 350; CKD SCA2-00-100B-350; SMC MBB100-350, MBB100-350Z, MBB100TF-350; XCPC MB100X350, MB100X350-S.
| Диаметр поршня | 100 мм |
| Ход | 350 мм |
| Площадь поршня | 78,5 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 4 712 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 2,749 л |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Артикул | MB-100-350 |
| Серия | MB, 133 исполнений в карточке |
| Цена | 12 800 ₽; в серии цены от 2 250 до 28 640 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 133 |
| Совместимые бренды | CHELIC, CKD, SMC, XCPC |
Обозначение MB-100-350 состоит из 3 частей, разделённых дефисом. MB — серия («пневмоцилиндр стандартный MB — Ø32–125 мм, ход 25–1000 мм»). 100 — диаметр поршня в миллиметрах. 350 — ход в миллиметрах. Соседние обозначения того же ряда: MB-100-300, MB-100-400, MB-100-250, MB-100-450, MB-100-225. В карточке серии MB 133 исполнений с ценой от 2 250 до 28 640 ₽; MB-100-350 по цене снизу — 107-й.
Ø100 мм, F = P·π·D²/4: 4 бар — 3 142 Н; 5 бар — 3 927 Н; 6 бар — 4 712 Н; 7 бар — 5 498 Н. Площадь поршня 78,5 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø100 мм, ход 350 мм, шток Ø25 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 5 326 см³, при 6 бар (изб.) это около 36,9 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: CHELIC — 1 код; CKD — 1 код; SMC — 8 кодов; XCPC — 2 кода. Всего 12 совместимых кодов у 4 брендов; ваш артикул MB-100-350 — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| CHELIC | DMB2 100 × 350 |
| CKD | SCA2-00-100B-350 |
| SMC | MBB100-350, MBB100-350Z, MBB100TF-350, MBB100TF-350Z, MDBB100-350, MDBB100-350Z, MDBB100TF-350, MDBB100TF-350Z |
| XCPC | MB100X350, MB100X350-S |
Семейства: CHELIC MB · SMC MB · E.MC MB · XCPC MB · все совместимые аналоги
MB-100-350 — 12 800 ₽ за штуку; в серии MB цены от 2 250 до 28 640 ₽, на складе 0 из 133 исполнений. Поставка 3–5 недель. Рядом по серии: MB-100-300 — 11 970 ₽; MB-100-400 — 13 340 ₽; MB-100-250 — 11 430 ₽; MB-100-450 — 13 910 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
MB-100-300: ход 300 мм вместо 350 мм, цена 11 970 ₽, дешевле на 830 ₽. MB-100-400: ход 400 мм вместо 350 мм, цена 13 340 ₽, дороже на 540 ₽. MB-100-250: ход 250 мм вместо 350 мм, цена 11 430 ₽, дешевле на 1 370 ₽. MB-100-450: ход 450 мм вместо 350 мм, цена 13 910 ₽, дороже на 1 110 ₽. Разброс цен среди этих соседей: от 11 430 до 13 910 ₽ при вашем 12 800 ₽.
Ближайшие 8 типоразмеров — MB-100-300, MB-100-400, MB-100-250, MB-100-450, MB-100-225; цены соседей от 10 260 до 13 910 ₽, ваш артикул — 12 800 ₽.
MB-100-300 — 11 970 ₽MB-100-400 — 13 340 ₽MB-100-250 — 11 430 ₽MB-100-450 — 13 910 ₽MB-100-225 — 11 140 ₽MB-100-200 — 10 840 ₽MB-100-175 — 10 560 ₽MB-100-150 — 10 260 ₽
Тот же Ø, другой ход: MB-100-125MB-100-100MB-100-600MB-100-75
Тот же ход, другой Ø: MB-80-350MB-125-350MB-63-350MB-50-350
