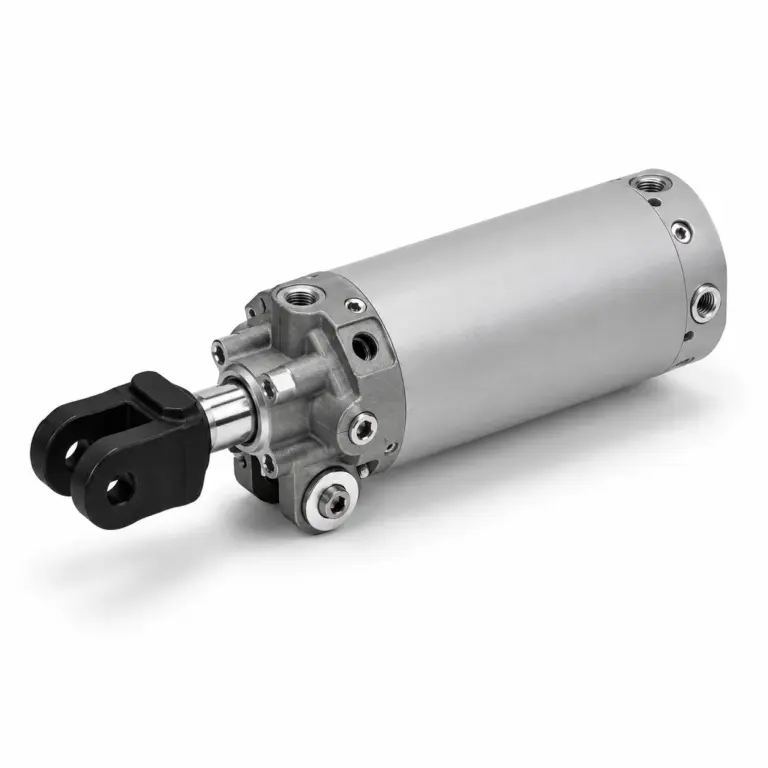

CK1-50-200 зажимной пневмоцилиндр Ø50 ход 200

CK1-50-200: Ø50 мм, ход 200 мм, теоретически 1 178 Н при 6 бар. Цена и наличие — по складу в Москве.

Какие технические данные у CK1-50-200?

Диаметр поршня	50 мм
Ход	200 мм
Площадь поршня	19,6 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	1 178 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,393 л
Материал	Алюминиевый сплав
Рабочее давление	до 0,8 МПа по каталогу завода
Рабочая среда	очищенный сжатый воздух
Артикул	CK1-50-200
Серия	CK1, 24 исполнений в карточке
Цена	11 200 ₽; в серии цены от 9 700 до 23 860 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 24

Как расшифровать обозначение CK1-50-200?

Обозначение CK1-50-200 состоит из 3 частей, разделённых дефисом. CK1 — серия («зажимной пневмоцилиндр CK1 — Ø40–80 мм, ход 50–200 мм»). 50 — диаметр поршня в миллиметрах. 200 — ход в миллиметрах. Соседние обозначения того же ряда: CK1-50-150, CK1-50-125, CK1-50-100, CK1-50-75, CK1-50-50. В карточке серии CK1 24 исполнений с ценой от 9 700 до 23 860 ₽; CK1-50-200 по цене снизу — 16-й.

Какое усилие развивает CK1-50-200 при разном давлении?

Ø50 мм, F = P·π·D²/4: 4 бар — 785 Н; 5 бар — 982 Н; 6 бар — 1 178 Н; 7 бар — 1 374 Н. Площадь поршня 19,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у CK1-50-200 за один двойной ход?

Ø50 мм, ход 200 мм, шток Ø20 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 723 см³, при 6 бар (изб.) это около 5,0 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

Какое место занимает CK1-50-200 в ряду серии CK1?

В карточке серии CK1 в реестре 24 исполнений с ценой от 9 700 до 23 860 ₽. Диаметры поршня: от 40 до 80 мм, всего 4; CK1-50-200 — 2-й по возрастанию, ближайшие: 40 и 63 мм. При Ø50 мм ходов в серии от 50 до 200 мм, всего 6; ход 200 мм — 6-й по возрастанию, ближайшие: 150 мм. По цене CK1-50-200 — 16-й снизу из 24 исполнений (11 200 ₽). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.

Чем CK1-50-200 отличается от ближайших исполнений в ряду?

CK1-50-200 (Ø50 мм, ход 200 мм) стоит 11 200 ₽. В ряду серии CK1 перед ним стоит CK1-50-150 (Ø50 мм, ход 150 мм) — 10 820 ₽, дешевле на 380 ₽. После него — CK1-63-50 (Ø63 мм, ход 50 мм) — 9 700 ₽, дешевле на 1 500 ₽. Ещё раньше — CK1-50-125 (Ø50 мм, ход 125 мм) — 10 460 ₽, дешевле на 740 ₽. Следом — CK1-63-75 (Ø63 мм, ход 75 мм) — 9 700 ₽, дешевле на 1 500 ₽. Три шага назад — CK1-50-100 (Ø50 мм, ход 100 мм) — 10 080 ₽, дешевле на 1 120 ₽. Три шага вперёд — CK1-63-100 (Ø63 мм, ход 100 мм) — 10 080 ₽, дешевле на 1 120 ₽. Дальше по ряду: CK1-40-200 — 11 200 ₽ (на 6 шага раньше); CK1-50-50 — 9 700 ₽ (на 5 шага раньше); CK1-50-75 — 9 700 ₽ (на 4 шага раньше); CK1-63-125 — 10 460 ₽ (на 4 шага позже); CK1-63-150 — 10 820 ₽ (на 5 шага позже); CK1-63-200 — 12 680 ₽ (на 6 шага позже). Дешевле него в ряду — 15 из 24 исполнений, с той же ценой — ещё 1; позиция в порядке размеров — 12-я из 24.

Какие ещё товары из категории «Зажимные пневмоцилиндры» есть в каталоге?

Кроме серии CK1 в категории «Зажимные пневмоцилиндры» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.

Пневмоцилиндр с двумя штоками STMBПневмоцилиндр с двумя штоками CXSJMПневмоцилиндр с двумя штоками DPZСтопорный пневмоцилиндр RSQПневмоцилиндр с двумя штоками CXSMСтопорный пневмоцилиндр TWQ

Семейства: SMC CK1 · XCPC CK1 · WAALPC CK1 · все совместимые аналоги

Какая цена CK1-50-200 и сколько идёт поставка?

CK1-50-200 — 11 200 ₽ за штуку; в серии CK1 цены от 9 700 до 23 860 ₽, на складе 0 из 24 исполнений. Поставка 3–5 недель. Рядом по серии: CK1-50-150 — 10 820 ₽; CK1-50-125 — 10 460 ₽; CK1-50-100 — 10 080 ₽; CK1-50-75 — 9 700 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем CK1-50-200 отличается от соседних размеров?

CK1-50-150: ход 150 мм вместо 200 мм, цена 10 820 ₽, дешевле на 380 ₽. CK1-50-125: ход 125 мм вместо 200 мм, цена 10 460 ₽, дешевле на 740 ₽. CK1-50-100: ход 100 мм вместо 200 мм, цена 10 080 ₽, дешевле на 1 120 ₽. CK1-50-75: ход 75 мм вместо 200 мм, цена 9 700 ₽, дешевле на 1 500 ₽. Разброс цен среди этих соседей: от 9 700 до 10 820 ₽ при вашем 11 200 ₽.

Какие ещё размеры CK1 есть?

Ближайшие 8 типоразмеров — CK1-50-150, CK1-50-125, CK1-50-100, CK1-50-75, CK1-50-50; цены соседей от 9 700 до 11 200 ₽, ваш артикул — 11 200 ₽.

CK1-50-150 — 10 820 ₽CK1-50-125 — 10 460 ₽CK1-50-100 — 10 080 ₽CK1-50-75 — 9 700 ₽CK1-50-50 — 9 700 ₽CK1-40-200 — 11 200 ₽CK1-40-150 — 10 820 ₽CK1-40-125 — 10 460 ₽
