Поворотно-зажимной цилиндр ACK90

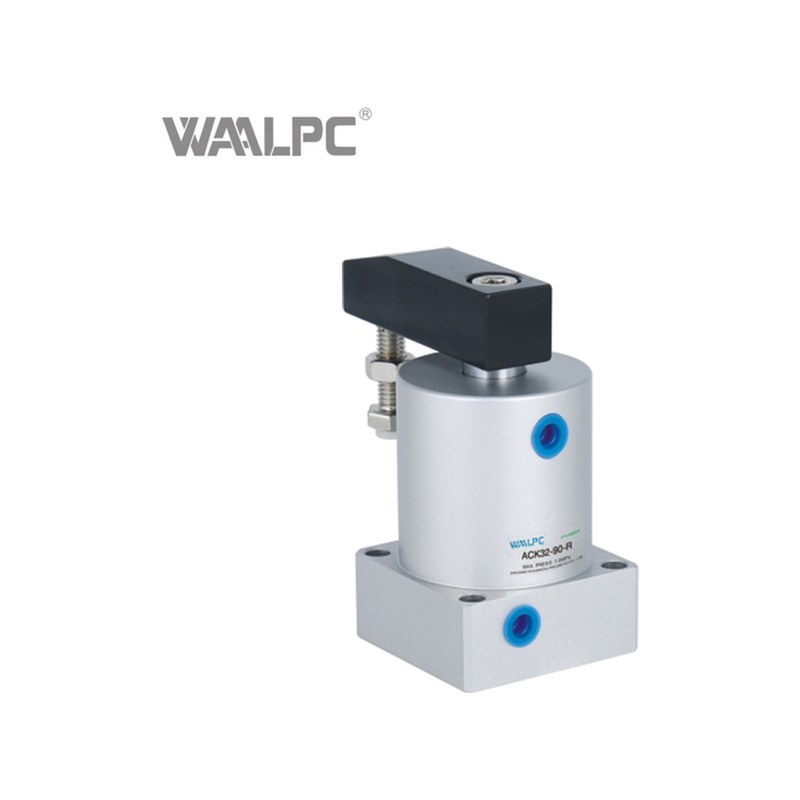

Поворотный пневмопривод WAALPC ACK90 — для поворота и кантования заготовок на заданный угол. Типоразмер Ø 25–63 мм. Рабочее давление до 0,8 МПа по каталогу завода, температура −20…+70 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Конструкция и принцип работы

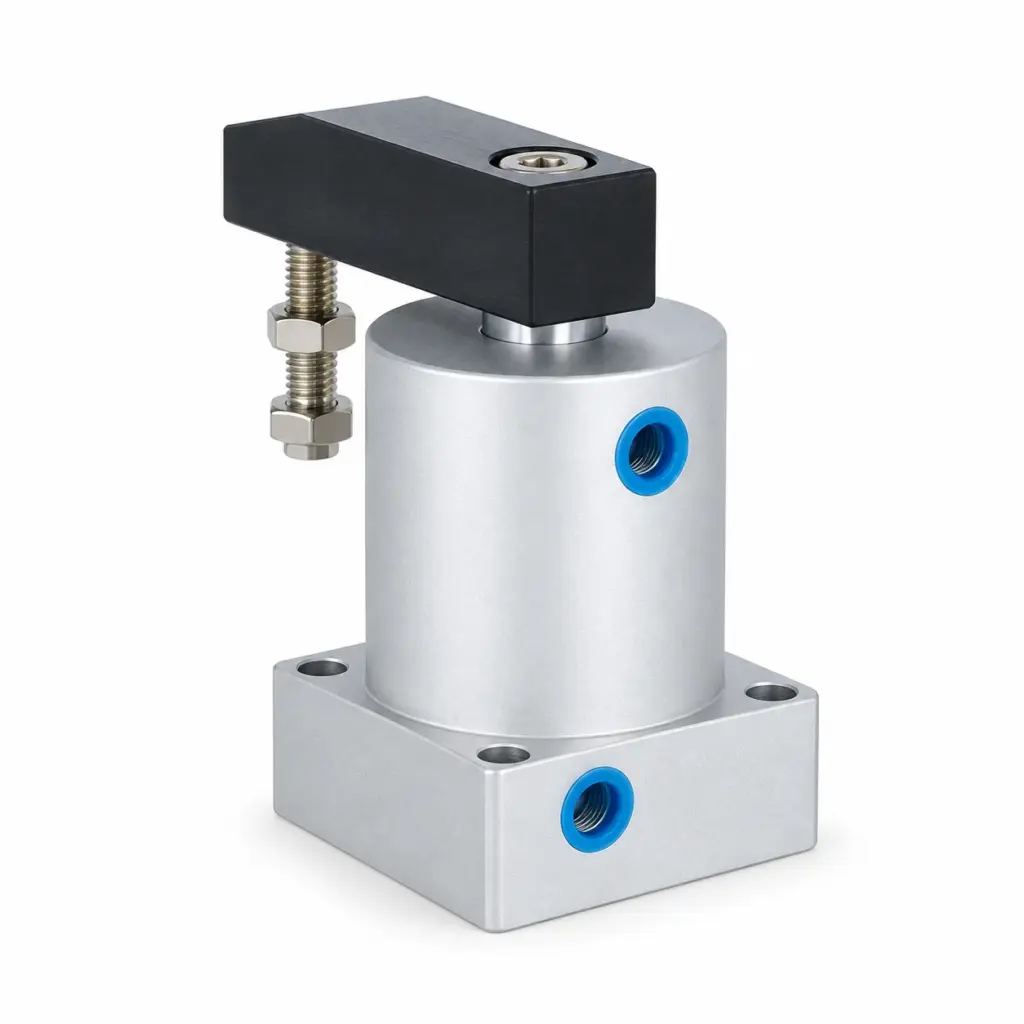

Серия WAALPC ACK90 — поворотный прижимной пневмопривод: шток поршня взаимодействует с фигурным кулачковым пазом внутри корпуса, из-за чего при осевом ходе шток сначала поворачивается на заданный угол (90° либо 180° — по обозначению исполнения), а затем прижимает деталь торцом рычага или плиты. Это не линейный цилиндр — конечное действие складывается из поворота и последующего прижима, а не из простого выдвижения штока. Корпус выполнен из анодированного алюминиевого сплава, шток и элементы кулачкового механизма — из легированной стали; уплотнения рассчитаны на длительный ресурс в условиях очищенного цехового воздуха.

Технические данные

• Ø поршня: 25–63 мм
• Макс. рабочее давление: до 0,8 МПа по каталогу завода
• Температура: −20…+70 °C
• Рабочая среда: очищенный сжатый воздух
• Тип: пневматический
• Материал корпуса: анодированный алюминиевый сплав
• Исполнения: 90° (опция 180°)
• Аналог: AirTAC ACK

Применение

Поворотные приводы серии ACK90 применяются для кантования заготовок на сборочных и упаковочных линиях, поворота заслонок и шиберов в системах транспортировки сыпучих материалов, привода зажимных и фиксирующих механизмов, поворотных столов и индексирующих устройств. Особенно востребованы в случаях, когда требуется фиксированный угол поворота (90° или 180°) с повторяемой остановкой по упору и устойчивостью к внешним нагрузкам в крайних положениях.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии ACK90 в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур.

Какие типоразмеры у серии ACK90?

Ряд включает диаметры 25, 32, 40, 50, 63 мм — всего 5 исполнений, угол поворота 90° (опция 180°). Это поворотно-прижимной механизм: выходное действие — поворот рычага с последующим осевым прижимом, а не линейное усилие штока, поэтому расчёт «усилие = давление × площадь поршня» для этой серии не применяется. Усилие зажима по типоразмерам — в паспорте на конкретное исполнение, уточняйте при подборе.

Чем отличается серия ACK90?

Поворотный прижимной цилиндр (rotary clamp): поршень поворачивает и прижимает заготовку. Диаметры поршня — 25, 32, 40, 50, 63 мм; рабочее давление — до 0,8 МПа.

Чем отличается от CRJU: диаметры, мм — 25/32/40/50/63, у CRJU — 1/5.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC ACKR32X90 (совпадают присоединительные и установочные размеры, серия ACK90).

Совместимый аналог для «Поворотно-зажимной цилиндр ACK90» подбирают по обозначению другого бренда: откройте раздел аналогов, аналоги этого класса или страницы брендов — AirTAC, SMC, Festo.

Как расшифровать артикул ACK90?

Формат: ACK90-{типоразмер}

• ACK90 — серия
• Типоразмер: 25 / 32 / 40 / 50 / 63

Пример: ACK90-25
