Эксплуатация пневмосистемы на улице зимой: что замерзает при −20°C и как защитить

Когда столбик термометра опускается ниже −15 °C, пневмосистема на улице или в неотапливаемом складе начинает «капризничать»: цилиндр первого утреннего цикла идёт рывками, фитинг подтекает льдом, шланг PU деревенеет и трескается на сгибе. Виноваты не «китайские комплектующие», а сочетание трёх физических факторов: конденсат замерзает в самой холодной точке (обычно цанговый фитинг), эластомеры теряют гибкость ниже температуры стеклования, а полиуретановая трубка PU при −30 °C превращается в стеклянную палку. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает, что именно отказывает первым на стройплощадке или ж/д терминале при −20 °C, как считать минимальную точку росы для уличной линии и какие материалы уплотнений и трубок выдерживают −40 °C без потери ресурса. Приведены таблицы по NBR / FKM / HNBR / EPDM и PU vs PA, а также конкретные рекомендации по сериям WAALPC для зимней эксплуатации.

Краткий ответ: что отказывает при −20 °C первым

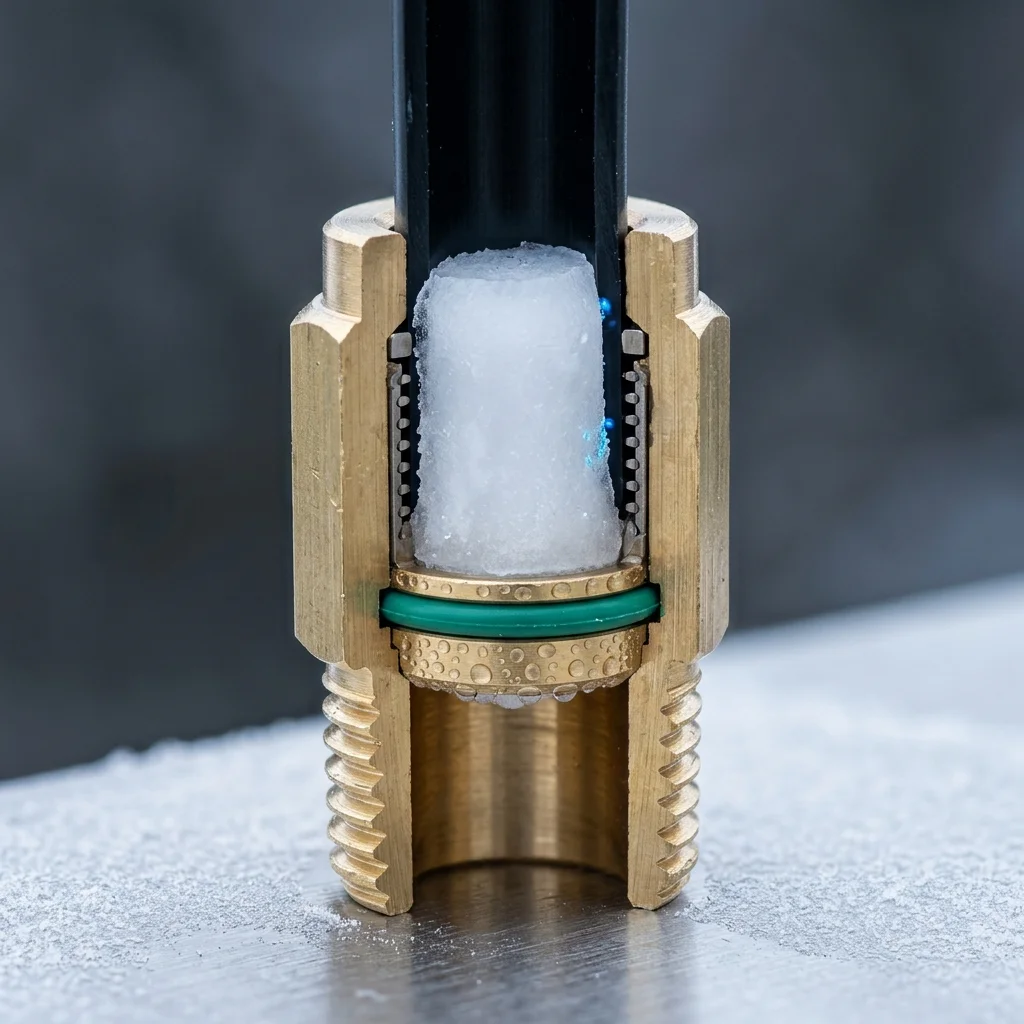

Если пневматика зимой замерзает, последовательность отказов почти всегда одинакова. Первым «встаёт» конденсат: при остывании ночью с +5 °C до −20 °C насыщенный влагой воздух выделяет 8-12 г воды на каждый кубический метр сжатого до 6 бар. Эта вода накапливается в нижних точках магистрали и в первом холодном цанговом фитинге — там она кристаллизуется и блокирует сечение трубки 6 мм за одну ночь. Второй отказ — потеря эластичности у штатной полиуретановой трубки PU (паспорт до −20 °C, реально становится хрупкой уже при −25 °C). Третий — задубевание уплотнений NBR в цилиндрах (рабочий диапазон −30 °C, но на холодном пуске первые 5-10 циклов идут с повышенным трением и подсасывают конденсат через манжету).

Решение строится по трём слоям: (1) точка росы сжатого воздуха для уличной линии не выше −30 °C — это значит адсорбционный осушитель, не рефрижераторный (рефрижератор даёт минимум +3 °C точки росы); (2) трубка из полиамида PA12 (паспорт −40 °C) вместо PU там, где линия выходит на улицу или проходит через неотапливаемый склад; (3) уплотнения HNBR или специальные NBR-LT (low temperature) в цилиндрах для участков с холодным пуском. Эти три меры покрывают 90 % сценариев промышленной эксплуатации при −20…−35 °C — от ж/д рукавов и стройплощадок до карьерных конвейеров и наружных площадок розлива.

Что физически происходит с воздухом при минусе

Воздух не замерзает, замерзает вода в нём. При сжатии воздуха в компрессоре до 7-8 бар его относительная влажность поднимается до 100 %, и часть пара уже конденсируется в ресивере. Дальше при движении по магистрали воздух остывает, и при каждом снижении температуры на 10 °C выпадает дополнительно 30-40 % влаги. Зимой на участке от тёплой компрессорной до уличного цилиндра разница температур может достигать 50-60 °C (+25 °C внутри, −30 °C снаружи) — выпадает практически вся остаточная влага. Если эта вода замёрзнет в фитинге диаметром 8 мм, она перекроет сечение полностью.

Ключевой инженерный параметр здесь — точка росы под давлением (Pressure Dew Point, PDP). Это температура, при которой воздух начнёт выделять воду. Если PDP = +3 °C (типичный рефрижераторный осушитель), а на улице −20 °C, конденсат гарантированно выпадет. Чтобы исключить выпадение влаги при −20 °C, точка росы должна быть ниже минимальной температуры эксплуатации минимум на 10 °C — то есть −30 °C и ниже. Подробнее про подбор оборудования читайте в статье осушитель сжатого воздуха, где разобраны типы осушителей и их PDP.

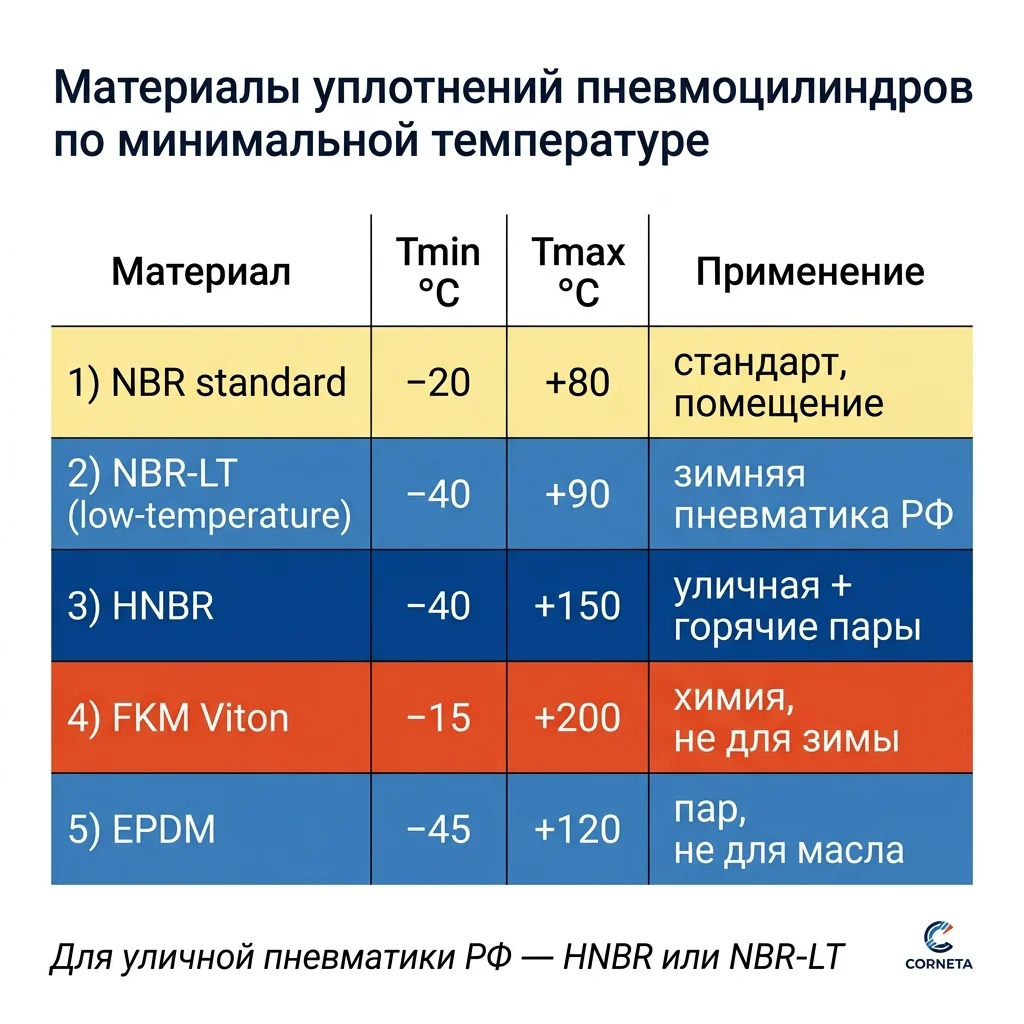

Материалы уплотнений по температуре

Эластомеры — это резиновые смеси, которые имеют точку стеклования (Tg). Ниже этой температуры материал теряет эластичность и становится твёрдым: уплотнение в цилиндре перестаёт прижиматься к стенке, воздух начинает травить, скорость падает, шток подсасывает влагу мимо манжеты. Для пневматики применяют четыре основных эластомера, и их холодостойкость различается в разы.

Материал	Диапазон, °C	Применение в пневматике	Особенности
NBR (стандартный)	−30 … +100	Манжеты цилиндров, уплотнения фитингов	Самый дешёвый, ресурс падает после −25 °C
NBR-LT (low temperature)	−40 … +90	Цилиндры для зимней эксплуатации, спецтехника	Модифицированный NBR, дороже на 15-20 %
FKM (Viton)	−15 … +200	Высокотемпературные участки, агрессивные среды	Плохо переносит холод, для зимы НЕ годится
HNBR	−40 … +150	Универсальный для тяжёлой зимней техники	Лучший выбор для −30…−40 °C, дороже NBR в 2 раза
EPDM	−45 … +130	Системы с водой/паром, не для масла	Хорош на холоде, но не совместим со смазанным воздухом

Главная ловушка таблиц паспортов — производитель указывает «диапазон эксплуатации», а не «диапазон ресурса». NBR формально работает до −30 °C, но при −25 °C его ресурс падает в 3-4 раза по сравнению с +20 °C. Для уличного цилиндра, который делает 200-500 циклов в смену, это означает замену манжет каждые 6 месяцев вместо плановых 24. Если линия эксплуатируется при −20 °C и ниже постоянно, переходите сразу на HNBR или NBR-LT — окупится за 1-2 сезона.

Точка росы для уличной линии: расчёт

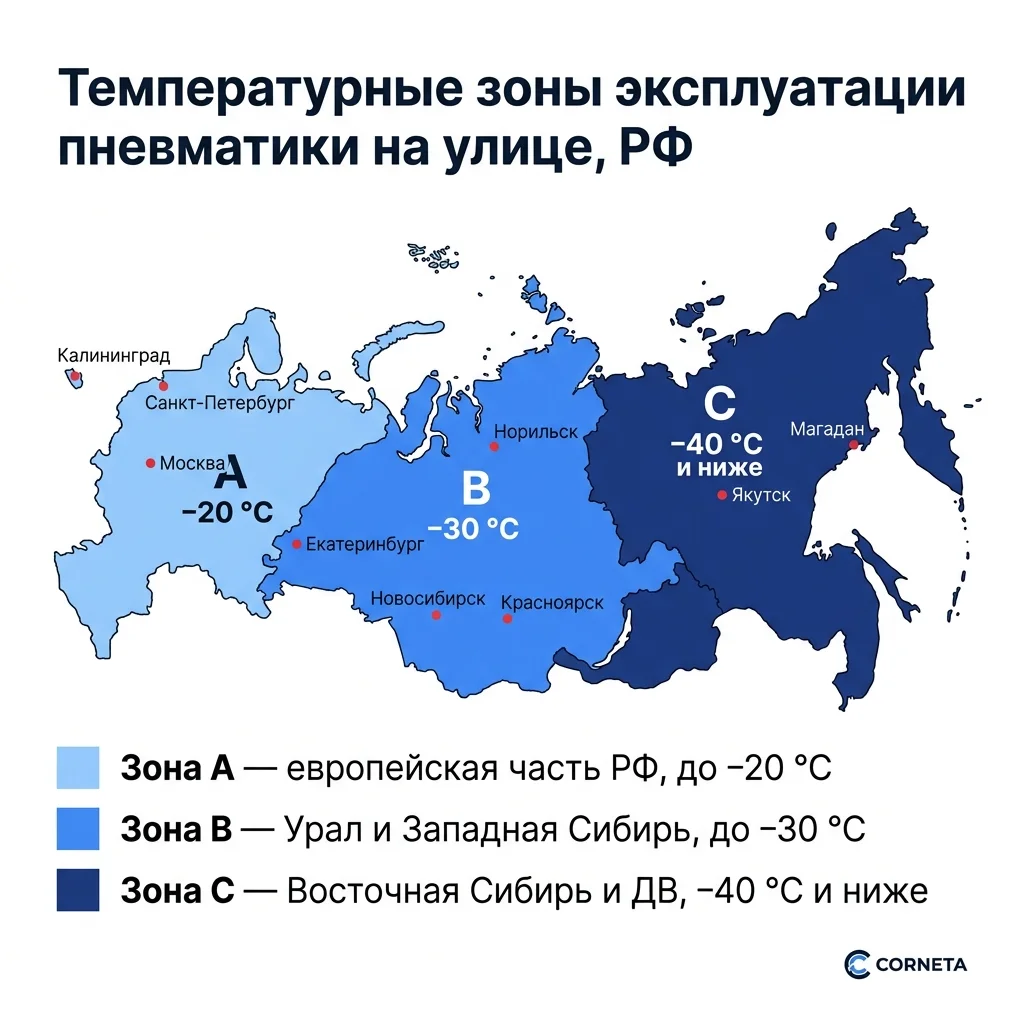

Правило подбора PDP простое: PDP ≤ T_min − 10 °C, где T_min — минимальная рабочая температура самой холодной точки магистрали. Для Москвы и средней полосы РФ T_min расчётно −30 °C (1 раз в 5 лет), для Сибири и Урала — −40…−45 °C. Соответственно для уличной пневмолинии в средней полосе РФ нужна точка росы не выше −40 °C, в Сибири — не выше −55 °C.

Рефрижераторные осушители дают PDP +3…+10 °C — для уличной зимы они не работают вообще, конденсат гарантированно замёрзнет. Адсорбционные осушители с холодной регенерацией дают −40 °C, с горячей регенерацией — до −70 °C. Стоят они в 3-4 раза дороже рефрижераторных и потребляют больше воздуха на регенерацию (15-18 % от расхода), но для зимней наружной эксплуатации альтернатив нет. Если линия выходит на улицу только эпизодически, можно поставить локальный адсорбционный осушитель колонного типа на участок перед выходом из цеха — это дешевле, чем сушить весь объём.

Морозостойкая трубка: PU vs PA12 vs PA11

Полиуретановая трубка PU — стандарт для тёплых цехов, в каталоге WAALPC чёрная, красная и прозрачная. Её паспорт −20 °C, и это честная цифра до температуры стеклования. Ниже −20 °C полиуретан теряет эластичность нелинейно: при −25 °C радиус изгиба увеличивается с 4 диаметров до 8, при −30 °C трубка ломается на сгибе при первом же движении манипулятора. Если уличная пневмолиния идёт через подвижный кабель-канал или энергоцепь, PU при −25 °C треснет за 1-2 недели.

Полиамидная трубка PA12 — основная зимняя альтернатива. Паспорт −40 °C, реально работает до −45 °C без потери эластичности. Чуть жёстче PU при +20 °C (радиус изгиба 6 диаметров против 4), хуже переносит вибрации, но не боится мороза. PA11 ещё дороже и применяется в авиации и спецтехнике до −55 °C. Для большинства промышленных задач РФ хватает PA12.

Трубка	Диапазон, °C	Радиус изгиба	Где применять зимой
PU 95A (стандарт)	−20 … +60	4d	Только отапливаемые помещения
PU 98A (морозостойкий)	−30 … +70	5d	Неотапливаемые склады средней полосы
PA12	−40 … +80	6d	Уличные магистрали, ж/д, стройплощадки
PA11	−55 … +100	7d	Сибирь, Крайний Север, спецтехника

Цанговые фитинги (push-in) сами по себе работают до −30 °C на штатном уплотнении NBR. Если на участке стоит PA12 трубка, цанга должна иметь специальный зимний цангопатрон с дополнительным конусом — обычный «PU-цангопатрон» не держит более жёсткую PA в захвате на холоде. Подбирайте фитинги в каталоге пневмофитинги push-in, обращайте внимание на маркировку «for PA tubing». Для критичных уличных соединений лучше использовать резьбовые соединения с кольцевым уплотнением FKM/HNBR — они держат до −40 °C без обогрева.

Обогрев пневмолиний

Если по условиям задачи нельзя поднять точку росы ниже −30 °C (например, временный ввод на стройплощадке) или магистраль идёт через незащищённую зону на улице более 30 м, применяют греющий кабель саморегулирующегося типа. Кабель мощностью 10-16 Вт/м обмотан вокруг пневмотрубки, всё это обёрнуто в теплоизоляцию К-Флекс или Энергофлекс толщиной 13-19 мм. Температура внутри теплоизоляции при −30 °C на улице держится на уровне +3…+10 °C — конденсат не замерзает.

Расход электричества — 12-18 Вт на каждый метр магистрали. Для линии 50 м это 600-900 Вт постоянной нагрузки в морозы, или примерно 14-20 кВт·ч в сутки. По стоимости электроэнергии 6 руб/кВт·ч — 84-120 руб/сутки, или 2500-3600 руб/месяц. Это окупается за 1 сезон при стоимости простоя линии от 5000 руб/час. Альтернатива обогреву — параллельная резервная линия глубокой осушки, она дороже на старте, но не требует электричества в эксплуатации.

Конкретные рекомендации по сериям WAALPC для зимы

Для уличной пневмолинии при −20…−35 °C мы рекомендуем следующую базовую конфигурацию из каталога WAALPC: цилиндры серии DSBC ISO 15552 с заказным комплектом уплотнений HNBR (доплата 25-40 % к стандартному цилиндру), блок подготовки воздуха BPV AW3000 с увеличенным влагоотделителем 5 мкм и автосливом подогревом, трубка PA12 ⌀8×6 и ⌀12×10 (марка корнета WAALPC PA12-blue), резьбовые фитинги латунные G1/4 и G3/8 с уплотнениями HNBR.

Распределители 4V/3V серии WAALPC в стандартном исполнении работают до −20 °C по паспорту. Для уличной установки их размещают в обогреваемом шкафу — это всё равно дешевле, чем заказывать спецуплотнения на каждый клапан. Внутри шкафа достаточно поддерживать +5 °C от обычного промышленного термостата мощностью 100-200 Вт. Подобную конфигурацию мы регулярно поставляем для зимних карьерных конвейеров и наружных линий розлива в Кемерово, Архангельске и Норильске.

Типичные ошибки при подборе зимней пневматики

• Ставить трубку PU на улицу «потому что в каталоге есть −30 °C». Паспортные −30 °C для PU98A — это температура безопасного хранения, а не активной работы с изгибами. При −25 °C на подвижном участке PU трескается за 1-2 недели.
• Экономить на осушителе. Рефрижераторный осушитель за 80 тыс. руб обойдётся в 3-5 замёрзших цилиндров и 20 часов простоя в первый же морозный месяц. Адсорбционный за 250 тыс. руб окупает разницу за один сезон.
• Менять только трубку, не трогая фитинги. Цанговый фитинг с уплотнением NBR на участке с PA12 при −35 °C начинает травить — твёрдая трубка не даёт зажимному конусу полноценно обжать соединение. Меняйте трубку и фитинги вместе.
• Использовать FKM (Viton) «потому что он дорогой и значит лучший». FKM теряет эластичность уже при −15 °C — это материал для высоких температур, не для холода. Для зимы — только NBR-LT, HNBR или EPDM.
• Не утеплять автоматический сливной кран ресивера. При −20 °C мембрана автослива замерзает в первую ночь, влага накапливается в ресивере и идёт прямо в магистраль. Утепляйте сливной узел вместе с самой нижней точкой магистрали.
• Запускать систему «как есть» после долгого простоя. Если установка простояла 2-3 недели в мороз, влага могла сконденсироваться внутри цилиндров. Первый запуск — без нагрузки, 20-30 циклов на низкой скорости для прогрева уплотнений.
• Игнорировать масло в лубрикаторе. Стандартное пневматическое масло ISO VG 32 густеет при −20 °C в 5-7 раз. Для зимней эксплуатации используйте ISO VG 15 или специальные арктические масла с депрессорными присадками.

Связанные материалы

• Осушитель сжатого воздуха — рефрижераторный или адсорбционный
• Пневмосистема работает медленно — диагностика 7 шагов
• Перепады давления в пневмосистеме — причины и решения
• Диагностика пневматической системы — общий подход
• Блоки подготовки воздуха BPV AW3000
• Пневмоцилиндры ISO 15552 DSBC
• Пневмофитинги цанговые и резьбовые
• Калькулятор Kv клапанов и фитингов

Подобрать товар в каталоге

Артикул	Назначение	Цена, ₽	Зимний параметр
DSBC-50-200-HNBR	Цилиндр ISO 15552 с зимними уплотнениями	от 9 800	−40 °C, ресурс 5 млн циклов
BPV AW3000-W	БПВ с подогретым автосливом	5 600	Слив не замерзает до −25 °C
Трубка PA12 8×6	Морозостойкая полиамидная	142 / м	До −40 °C, радиус изгиба 6d
Трубка PA12 12×10	Морозостойкая магистральная	228 / м	До −40 °C, магистраль 20-50 м
Фитинг латунь G1/4 HNBR	Резьбовое соединение	от 320	До −40 °C, не травит на холоде

Часто задаваемые вопросы

При какой температуре пневматика начинает замерзать?

Сам воздух не замерзает — замерзает вода в нём. При точке росы +3 °C (рефрижераторный осушитель) конденсат начинает выпадать уже при остывании магистрали до 0 °C, а при −5…−10 °C образуются ледяные пробки в фитингах 6-8 мм. Для исключения замерзания точка росы должна быть на 10 °C ниже минимальной температуры эксплуатации.

Можно ли использовать обычную трубку PU при −25 °C?

Только на статичных участках без изгибов и без вибрации. На подвижных линиях (кабель-каналы, энергоцепи, манипуляторы) PU при −25 °C трескается на сгибах за 1-2 недели. Для уличной эксплуатации используйте PA12 — она работает до −40 °C без потери эластичности.

Что лучше для зимней пневматики — HNBR или NBR-LT?

Оба материала работают до −40 °C. HNBR имеет в 1,5-2 раза больший ресурс и лучше переносит масляный туман, но стоит дороже NBR-LT на 30-50 %. Для уличной техники с интенсивным режимом (300+ циклов в смену) — HNBR. Для редких применений (1-2 раза в сутки) экономичнее NBR-LT.

Нужен ли обогрев пневмолинии, если стоит адсорбционный осушитель?

В большинстве случаев — нет. Адсорбционный осушитель с PDP −40 °C исключает выпадение конденсата при любой температуре эксплуатации до −30 °C. Обогрев нужен только если линия проходит через очень холодную зону (Арктика, кратковременные −45…−55 °C) или если на линии стоит мембранный сливной узел, который сам по себе замерзает.

Какое масло использовать в лубрикаторе зимой?

Стандартное пневматическое ISO VG 32 густеет при −20 °C в 5-7 раз и перестаёт капать в линию. Для зимней эксплуатации используйте ISO VG 15 (диапазон до −30 °C) или специальные арктические масла с депрессорными присадками (до −45 °C). Категорически нельзя моторное масло — оно содержит сажу и присадки, забивающие уплотнения.

Как проверить, что точка росы достаточна для зимы?

Установите портативный гигрометр сжатого воздуха (например, серии Vaisala или CS Instruments) после осушителя и зафиксируйте PDP в течение полного цикла регенерации (для адсорбционника — 8-12 часов). PDP не должна превышать минимальную ожидаемую температуру эксплуатации минус 10 °C. Если PDP «гуляет» — изношен адсорбент, требует замены раз в 3-5 лет.
