Обзор онлайн-калькуляторов для инженера пневматики — 17 инструментов corneta.tech

Инженеру пневмоавтоматики ежедневно приходится считать усилие на штоке, расход воздуха в нл/мин, скорость поршня, потери давления в магистрали, объём ресивера и подбирать клапан по Cv. Делать это в Excel-таблицах долго, держать в голове формулы — рискованно. На /tools/ corneta.tech собрано 17 онлайн-калькуляторов, которые покрывают полный цикл проектирования и обслуживания пневмосистемы: от первичного расчёта цилиндра до составления сметы на испытательный стенд. В этом обзоре инженер пневмоавтоматики Вадим Ибрагимов разбирает каждый инструмент: какую задачу решает, какие данные на входе, какой результат на выходе и когда его применять в рабочем процессе. Все калькуляторы работают в браузере без регистрации, на смартфоне в полевых условиях, и используют формулы ISO 6358, ISO 15552 и ГОСТ 17433-80.

Краткий ответ: какие 3 калькулятора применяются чаще всего

По статистике использования /tools/ corneta.tech за 6 месяцев, тройка самых востребованных инструментов: (1) расчёт усилия пневмоцилиндра — открывают перед каждым новым подбором цилиндра, (2) калькулятор расхода воздуха — нужен для подбора компрессора и проверки нагрузки магистрали, (3) подбор аналогов — для замены импортных артикулов на совместимые европейские аналоги по стандарту ISO.

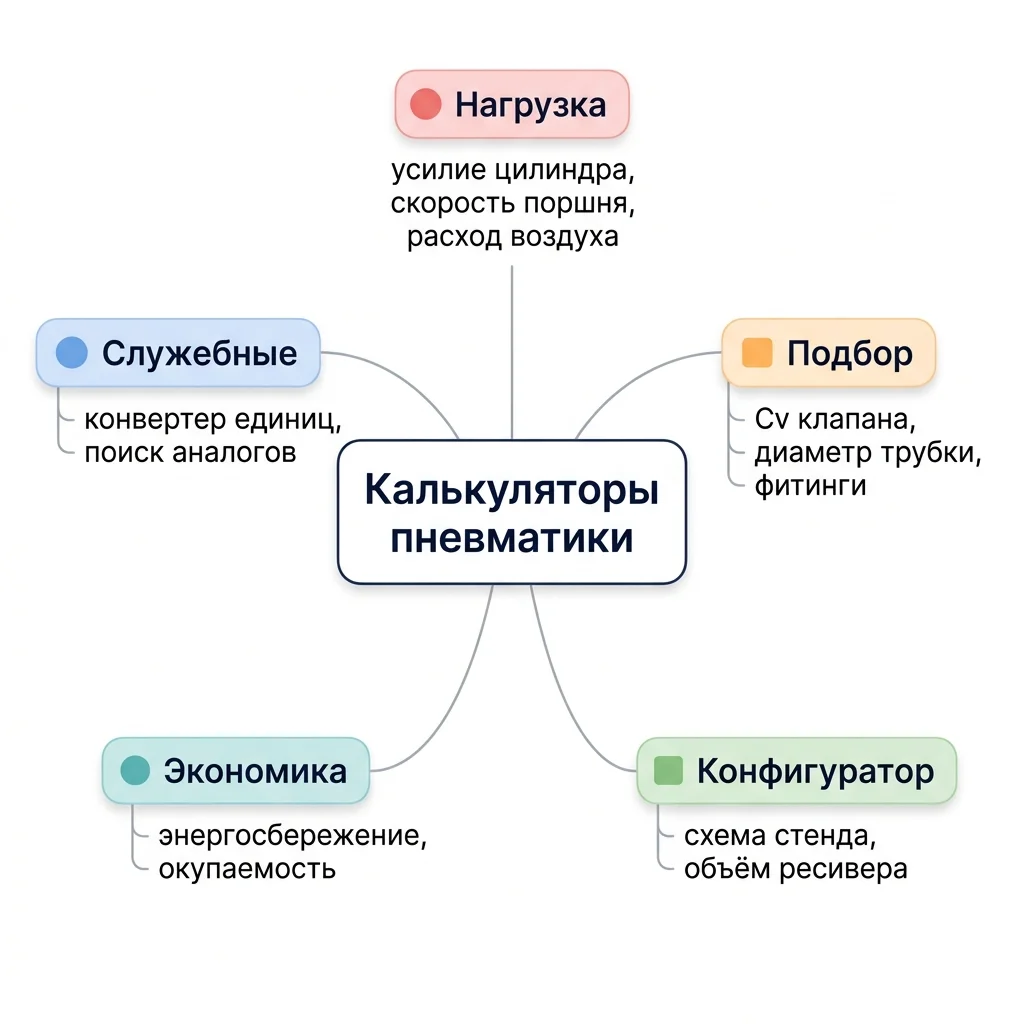

Все 17 калькуляторов делятся на 5 функциональных групп: расчётные (усилие, скорость, расход, потери), подбор оборудования (клапан, трубка, фитинги, смазка), конфигураторы (схема, стенд, ресивер, БПВ), экономика (энергосбережение, окупаемость осушителя), служебные (конвертер единиц, подбор аналогов). Группировка соответствует этапам проектирования: сначала считаем нагрузку, потом подбираем компоненты, потом собираем схему, потом оцениваем экономику. Если идти по этому порядку — за 30-60 минут получается полный технический паспорт пневмосистемы от компрессора до последнего цилиндра. Для интерактивных задач (например, постоянного пересчёта при подборе серии цилиндров) удобнее открыть несколько калькуляторов в соседних вкладках браузера.

Группа 1. Расчёт нагрузки — усилие, скорость, расход

Эти четыре калькулятора используют на этапе технического задания, когда заказчик называет груз 25 кг, ход 200 мм и желаемое время цикла 0,4 секунды. Задача инженера — перевести эти параметры в технические характеристики цилиндра, клапана и магистрали.

Расчёт усилия пневмоцилиндра — главный калькулятор группы. Вводите диаметр поршня (Ø16-200 мм), давление (1-10 бар), направление хода (выдвижение/втягивание), на выходе — теоретическое усилие в Н и кгс с учётом площади штока. Для цилиндра Ø50 при 6 бар получаете 1178 Н на выдвижение и 1100 Н на втягивание. С запасом 30 % груз 25 кг (245 Н) свободно справится цилиндром Ø32. Подробнее формула разобрана в материале расчёт усилия пневмоцилиндра.

Скорость цилиндра рассчитывает время хода и среднюю скорость поршня по диаметру цилиндра, ходу, рабочему давлению, диаметру магистрали и Cv клапана. Если получается, например, 0,8 с при заданных 0,4 с — это сигнал, что клапан недостаточен или диаметр трубки маловат. Калькулятор сразу подсказывает, какой минимальный Cv нужен и какой внутренний диаметр трубки.

Расход воздуха — переводит цикл цилиндра в нл/мин (нормальные литры в минуту, при 1,013 бар и 20 °C). Для цилиндра Ø50×200 при 6 бар и цикле 30 раз/мин выходит около 47 нл/мин. Складывая расходы всех потребителей в цеху, получаете требуемую производительность компрессора с запасом 25-30 %. Что такое нл/мин и чем отличается от л/мин подробно разобрано в статье что такое нл/мин и чем отличается от л/мин.

Потери давления считают просадку в магистрали по формуле Дарси-Вейсбаха с поправкой на местные сопротивления. Вводите длину трубки, внутренний диаметр, расход и шероховатость стенок — на выходе перепад в бар. Стандартное правило: на 30 м линии PU 12×8 при расходе 800 нл/мин теряется около 0,15 бар. Если в вашем расчёте 0,8 бар — диаметр магистрали недостаточен. Этот калькулятор спасает от типичной ошибки «новый компрессор не помог», описанной в материале диагностика медленно работающей пневмосистемы.

Группа 2. Подбор оборудования — клапан, трубка, фитинги, смазка

Когда нагрузка известна, нужно подобрать компоненты под расчётные параметры. Пять калькуляторов этой группы помогают не ошибиться с типоразмером.

Расчёт Cv клапана определяет минимальный коэффициент пропускной способности по диаметру цилиндра, требуемой скорости поршня и рабочему давлению. Для DSBC-50-200 при скорости 500 мм/с и 6 бар нужен Cv не ниже 0,8. Это значит, что клапан 4V210 (Cv=0,68) уже не подходит, нужен 4V310 (Cv=1,15).

Подбор клапана — расширенная версия: вы вводите требования, а калькулятор показывает 3-5 подходящих артикулов из каталога WAALPC с ценами и характеристиками. Учитывается тип клапана (5/2, 5/3, 3/2), напряжение катушки (24V DC, 220V AC), способ управления (ручной, пневматический, электромагнитный), исполнение (моностабильный/бистабильный).

Подбор клапана к цилиндру — гибрид первых двух: вводите конкретный цилиндр (например, DSBC-32-100), и калькулятор подбирает к нему пару клапан + дроссели + фитинги. Удобно при типовых задачах сборочной линии.

Подбор диаметра трубки учитывает расход воздуха, длину магистрали и допустимую просадку (обычно 0,3 бар). На выходе рекомендованный внутренний диаметр и тип трубки: PU для воздуха, PA для маслосистем, PTFE для агрессивных сред. Цвета PU указаны корректно — чёрная, красная или прозрачная.

Подбор фитингов — переводит тип соединения (метрика/дюйм, цанговое/резьбовое) в каталожный артикул. Для цилиндра DSBC-50 с портом G1/4 и магистрали PU 12 подходит угловой цанговый фитинг PL12-02 (12 мм трубка × G1/4 резьба).

Подбор смазки рекомендует тип масла по температурному диапазону, типу цилиндра и среде применения. Для стандартного цеха 0…+40 °C — ISO VG 32 пневматическое. Для холодильных камер до -40 °C — ISO VG 22 на синтетической основе с морозостойким пакетом присадок.

Группа 3. Конфигураторы — схема, стенд, ресивер, объём

Конфигураторы позволяют собрать полный проект пневмосистемы в визуальном интерфейсе, не открывая AutoCAD или EPLAN.

Конструктор пневмосхем — флагманский инструмент. Перетаскиваете компоненты на холст (цилиндр, клапан, регулятор, фильтр), соединяете линиями, и получается пневмосхема ISO 1219-1 для проектной документации. Поддерживает экспорт в PNG и PDF, работает в браузере без установки. Версия 1.7 (28.05.2026) добавила библиотеку из 80+ символов и автоматическое маркирование портов 1-2-3-4-5.

Конфигуратор испытательного стенда — узкоспециализированный инструмент для разработчиков испытательной оснастки. Вводите параметры тестируемого изделия (рабочее давление, расход, циклы), и на выходе — спецификация стенда: насос, ресивер, манометр, клапан-регулятор, датчики. Удобно для составления коммерческого предложения за 1 день.

Объём ресивера рассчитывает минимально необходимый объём ресивера по производительности компрессора и пиковому расходу. Формула учитывает допустимый перепад давления между включениями и частоту срабатывания компрессора. Для линии 800 нл/мин с пиками до 1500 нл/мин нужен ресивер 200-300 л, чтобы компрессор не работал в режиме «дёрганого старта-стопа».

Общий подбор — мастер для новичков. Отвечаете на 6-8 вопросов («какой груз», «какой ход», «какая частота циклов», «какое давление в магистрали»), и калькулятор последовательно подбирает цилиндр → клапан → фитинги → трубку → БПВ. На выходе — готовая корзина из 5-7 товаров с общей ценой.

Группа 4. Экономика — энергосбережение и окупаемость

Эти калькуляторы нужны не инженеру, а главному энергетику и финансовому директору, когда обсуждается модернизация пневмосистемы.

Экономия энергии считает потенциал снижения затрат на сжатый воздух. Вводите производительность компрессора, тариф на электроэнергию, текущий уровень утечек и часы работы в год — на выходе годовая экономия в рублях при устранении утечек, установке регуляторов давления по зонам и переходе на инверторный компрессор. Типичный результат для цеха 800 нл/мин: 180-320 тыс. руб/год только за счёт устранения утечек уровня 20 %. Подробнее тема разобрана в материале экономия сжатого воздуха.

Окупаемость осушителя — встроена в раздел экономики на странице /tools/energy-savings/. По данным о точке росы, расходе и стоимости простоя из-за конденсата калькулятор показывает, через сколько месяцев окупится адсорбционный или рефрижераторный осушитель. Подробности по типам и применению описаны в материале осушитель сжатого воздуха.

Группа 5. Служебные — конвертер и поиск аналогов

Конвертер единиц — самый часто используемый калькулятор. Переводит давление (бар ↔ МПа ↔ атм ↔ psi ↔ кПа), расход (л/мин ↔ нл/мин ↔ м³/ч ↔ CFM), температуру (°C ↔ °F ↔ K), длину (мм ↔ дюйм). Соблюдает русские единицы как primary — Qn в нл/мин и МПа, дюймы только в скобках для импортных каталогов.

Подбор аналогов — флагман для отдела закупок. Вводите импортный артикул (DSBC-32-100-PPVA-N3, например), и инструмент возвращает совместимый аналог WAALPC с ценой, сроком поставки и сравнительной таблицей по 10 параметрам. Покрывает 5000+ артикулов из каталогов европейских брендов: цилиндры ISO 15552, клапаны 5/2, фитинги, БПВ, осушители.

Таблица: инструмент → задача → когда применять

Инструмент	Задача	Когда применять
Усилие цилиндра	Усилие в Н по диаметру и давлению	Подбор серии цилиндра под груз
Скорость цилиндра	Время хода и средняя скорость	Проверка цикла под ТЗ
Расход воздуха	Расход в нл/мин на цикл	Подбор компрессора и оценка магистрали
Потери давления	Просадка давления в магистрали	Проектирование длинных линий 10+ м
Cv клапана	Минимальный Cv под цилиндр	Подбор размера клапана
Подбор клапана	Артикулы клапанов 5/2, 5/3, 3/2	Выбор по типу и катушке
Клапан к цилиндру	Пара цилиндр+клапан+дроссели	Типовые задачи сборочной линии
Диаметр трубки	Внутренний диаметр и тип трубки	Проектирование магистрали
Подбор фитингов	Артикул цангового фитинга	Спецификация на закупку
Подбор смазки	Тип масла по температуре	ТО и заправка лубрикатора
Конструктор схем	Пневмосхема ISO 1219-1	Проектная документация
Конфигуратор стенда	Спецификация испытательного стенда	Коммерческое предложение
Объём ресивера	Минимальный объём в литрах	Компенсация пиков нагрузки
Общий подбор	Корзина под ТЗ за 8 вопросов	Новички и быстрая оценка
Экономия энергии	Годовая экономия в рублях	Обоснование модернизации
Конвертер единиц	Перевод давления, расхода, температуры	Чтение импортных каталогов
Подбор аналогов	Замена импортного артикула	Закупки и импортозамещение

Совмещение инструментов в типовых задачах

Калькуляторы редко используют по одному — обычно идут в связке. Три типовых сценария:

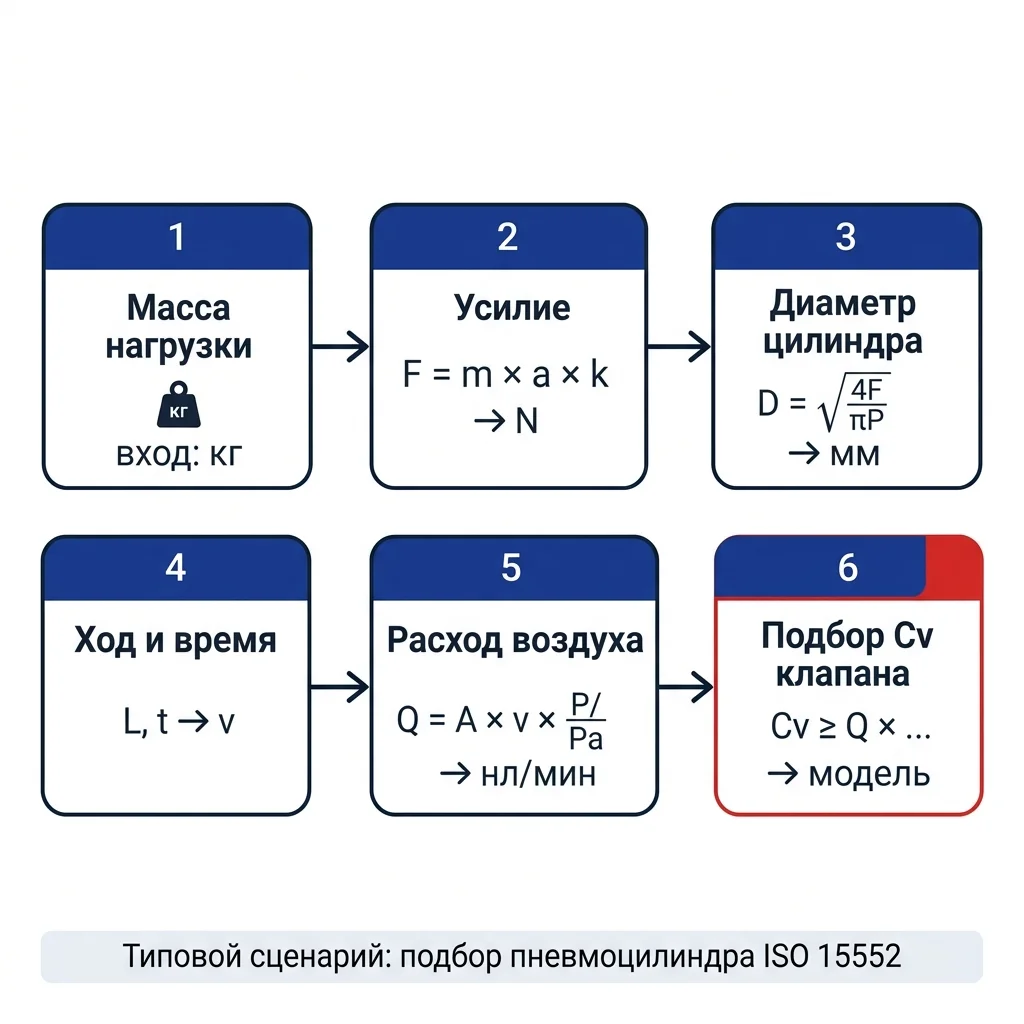

Подбор цилиндра для новой задачи. Последовательность: усилие → скорость → расход воздуха → Cv клапана → диаметр трубки → фитинги. Время полного цикла — 15-20 минут на инженера.

Аудит работающей линии. Последовательность: потери давления → фактический расход → экономия энергии. На выходе — отчёт для главного механика с расчётом окупаемости модернизации.

Импортозамещение. Последовательность: подбор аналогов → проверка через усилие и скорость, что новый артикул не уступает оригиналу → конвертер для проверки документации в дюймах и psi.

Типичные ошибки при работе с калькуляторами

• Путать л/мин и нл/мин. Литр в минуту — фактический объём при рабочем давлении. Нормальный литр — приведённый к 1,013 бар и 20 °C. При 6 бар разница в 7 раз. Если ввели расход 400 л/мин в калькулятор подбора компрессора вместо 400 нл/мин — компрессор окажется в 7 раз мощнее нужного. Подробно разница объяснена в материале что такое нл/мин и чем отличается от л/мин.
• Игнорировать запас по усилию. Калькулятор показывает теоретическое усилие при 6 бар. На практике нужен запас 30-50 % на трение, износ уплотнений и снижение давления в магистрали. Цилиндр Ø32 даёт 483 Н — для груза 30 кг (294 Н) запас 64 %, нормально. Для груза 45 кг (441 Н) запаса только 10 %, нужен Ø40.
• Не учитывать длину магистрали. Расчёт усилия цилиндра не зависит от длины трубки, но скорость хода и время цикла — зависят. На линии 30 м с трубкой PU 8×6 цикл может удлиниться в 2 раза по сравнению с расчётом, потому что давление у потребителя ниже расчётного.
• Считать единичный цилиндр без учёта общего расхода. Если в цеху 30 цилиндров с расходом 50 нл/мин каждый, и они срабатывают одновременно, суммарный пик — 1500 нл/мин. Компрессор на 1000 нл/мин не справится.
• Подбирать клапан только по присоединительному размеру. Резьба G1/4 — это просто посадочная резьба, она не определяет пропускную способность. Cv клапана зависит от внутреннего сечения и зависит от конкретной модели. Клапан с резьбой G1/4 может иметь Cv от 0,3 до 1,5.
• Не проверять результат подбора аналога физически. Калькулятор подбирает аналог по 10 параметрам, но монтажные размеры и тип крепления нужно сверить с чертежом. Особенно для цилиндров ISO 15552 с заказными типами крепления (MS1, MP4, MF2).
• Использовать конвертер по памяти, без перепроверки. 1 бар = 14,5 psi (правильно), но 1 атм = 14,7 psi (другое значение). Разница 1,4 % некритична для оценки, но критична для официальной документации.

Связанные материалы

• Расчёт усилия пневмоцилиндра — формула и примеры
• Что такое нл/мин и чем отличается от л/мин
• Диагностика медленно работающей пневмосистемы
• Перепады давления в пневмосистеме — причины
• Осушитель сжатого воздуха — типы и подбор
• Экономия сжатого воздуха в производстве
• Блоки подготовки воздуха BPV AW
• Пневмоцилиндры ISO 15552
• Цанговые фитинги push-in

Часто задаваемые вопросы

Нужна ли регистрация для работы с калькуляторами?

Нет, все 17 инструментов на /tools/ corneta.tech работают без регистрации и без авторизации. Данные не сохраняются в базе после закрытия вкладки. Если нужна история расчётов — экспортируйте результат в PDF через кнопку «Сохранить отчёт» (работает в конструкторе схем и конфигураторе стенда).

Какие калькуляторы работают на смартфоне в полевых условиях?

Все 17 инструментов адаптированы под мобильные браузеры. Активнее всего в полевых условиях используют конвертер единиц, расчёт усилия, потери давления и подбор аналогов — для них достаточно ввести 3-5 чисел и не нужен большой экран. Конструктор схем и конфигуратор стенда удобнее использовать на ноутбуке.

На каких формулах построены калькуляторы?

Базовые формулы: ISO 6358 (пропускная способность клапанов), ISO 15552 (геометрия цилиндров с задним креплением), Дарси-Вейсбаха (потери давления в трубопроводе), уравнение Менделеева-Клапейрона (расход в нл/мин с приведением к нормальным условиям). Для подбора аналогов используется внутренняя база соответствий по 10 параметрам: монтажные размеры, давление, температурный диапазон, тип уплотнения, демпфирование, варианты штока, опции.

Можно ли использовать калькуляторы в коммерческой документации?

Да, результаты расчётов корректны для составления технико-коммерческих предложений и проектной документации. Для официальной сертификации (паспорт оборудования, протокол испытаний) дополнительно требуется верификация по ГОСТ Р МЭК 60534 или аналогичному стандарту — это делается уже на этапе аккредитованной лаборатории, не в браузерном калькуляторе.

Чем подбор аналогов отличается от обычного поиска по артикулу?

Поиск по артикулу даёт точное соответствие или ничего. Подбор аналогов через /tools/analog-finder/ ищет совместимый по функции аналог с учётом 10 параметров, даже если артикул не совпадает дословно. Например, для цилиндра «DSBC-32-100-PPVA-N3» инструмент находит совместимый европейский аналог по стандарту ISO 15552 с теми же монтажными размерами и характеристиками демпфирования, но другим артикулом.

Какой калькулятор выбрать для первого знакомства с подбором пневматики?

Начните с общего подбора — это мастер из 6-8 вопросов на простом языке, без формул и каталожных артикулов. После 1-2 расчётов через мастер привыкаете к терминологии и переходите на специализированные инструменты группы 1 и 2. Через 5-10 проектов уже не открываете мастер, а сразу идёте в нужный калькулятор.
