Автоматизация с пневматикой — 10 примеров и готовые решения

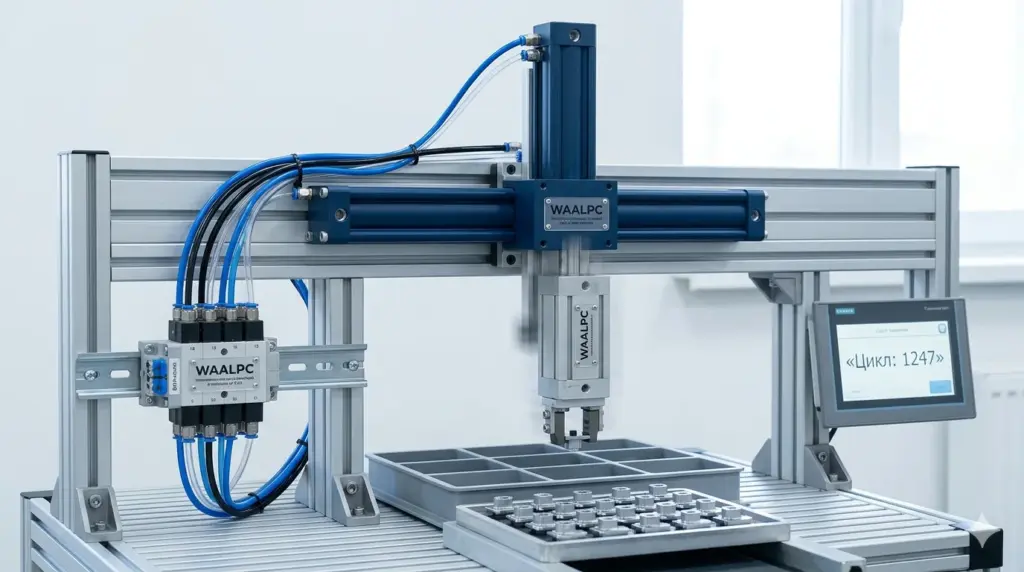

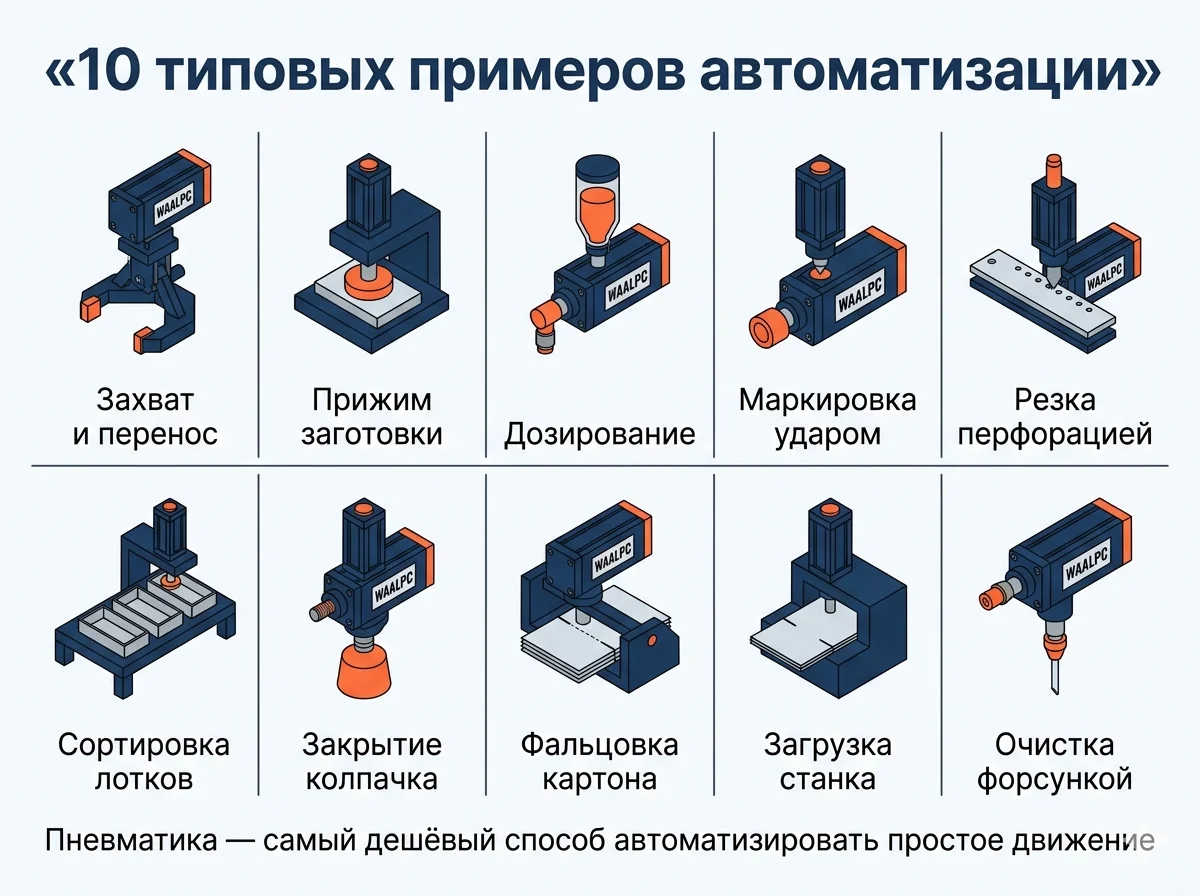

Пневматика — главная технология автоматизации малого и среднего производства. Дёшево, надёжно, безопасно. Разберём 10 типовых примеров применения пневмоавтоматики: что и как автоматизируется, какое оборудование нужно.

Почему пневматика выигрывает у электрики и гидравлики?

• Цена: пневмосистема обычно дешевле гидравлической на лёгких и средних усилиях
• Простота: несложные схемы из небольшого числа элементов
• Скорость: скорость хода и частота циклов высокие и настраиваются дросселями
• Безопасность: воздух не горит, не искрит, выпуск в атмосферу
• Гибкость: легко перенастроить под новую задачу

Пример 1: как пневматика работает на конвейере сортировки?

На конвейере движутся товары двух типов (например, бракованные и годные). Пневматический толкатель сбрасывает брак в отдельную тару.

• Оборудование: цилиндр DSBC Ø32 × 100 мм + распределитель 4V210 + датчик типа
• Логика: датчик распознаёт брак → сигнал на распределитель → цилиндр выдвигается → толкает товар в боковой лоток
• Скорость: задаётся циклом и дросселями

Пример 2: как пневматика работает в автоматическом прессе?

Запрессовка втулок, штамповка мелких деталей, маркировка. Самая распространённая задача в сборочных производствах.

• Оборудование: цилиндр DSBC Ø80 × 50 мм (усилие 300 кгс при 6 бар) + распределитель 4V310 + педаль управления (совместимый аналог FV320)
• Логика: оператор нажимает педаль → цилиндр опускает пуансон → деталь запрессована → возврат
• Усилие: при 6 бар Ø160 даёт около 1,2 т, Ø200 — 1,9 т, Ø320 — около 4,9 т; выше или при малом габарите — пневмогидроусилитель

Пример 3: как пневматика работает в зажиме станочной оснастки?

На станке ЧПУ или токарном фиксация заготовки в патроне или приспособлении. Замена ручного зажима сокращает время на закрепление заготовки.

• Оборудование: компактный цилиндр Ø25-40 мм + распределитель 4V210
• Логика: подача сигнала с ЧПУ → цилиндр зажимает → обработка → разжим
• Особенность: цилиндр с фиксатором штока (например, серия SCLB или фиксатор KP): при потере воздуха шток остаётся зажатым; исполнение сверяйте по паспорту

Пример 4: как пневматика работает в маркировке и штамповке?

Нанесение клейма, ударная маркировка, тиснение. Применяется в производстве запчастей, в металлообработке.

• Оборудование: цилиндр Ø50 × 30 мм с быстрым ходом + распределитель
• Особенность: важна стабильность усилия — для одинакового размера клейма

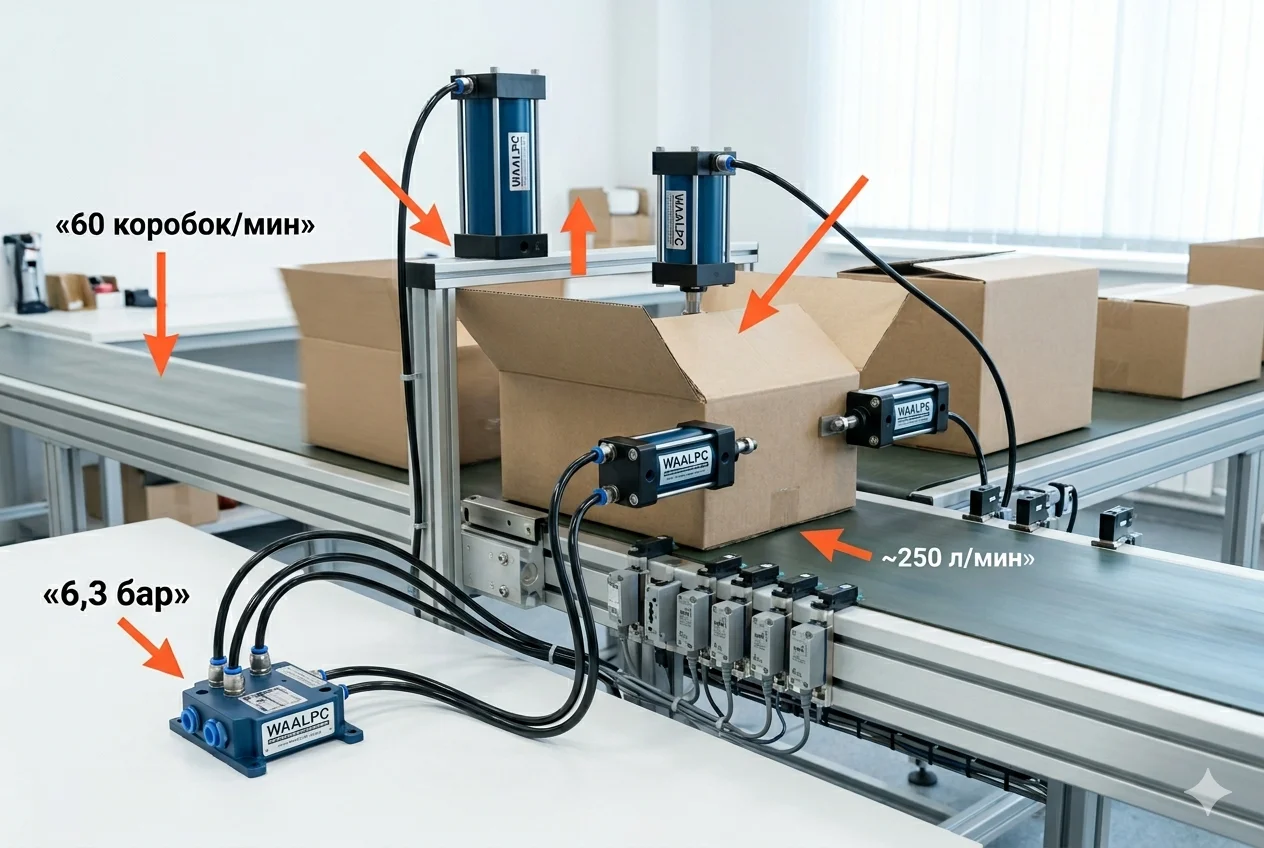

Пример 5: как пневматика работает в упаковочной машине?

Заклейка коробок скотчем, обвязка лентой, складывание клапанов. Автоматизация снимает большую часть ручного труда в упаковочном отделе.

• Оборудование: 4-6 цилиндров разного диаметра + распределители 4V + датчики прохода
• Логика: датчик ловит коробку → цикл из 4-6 операций (прижим, отрез ленты, заклейка, передача)
• Производительность: определяется циклом операций

Подробнее: Пневматика для упаковочных линий.

Пример 6: как пневматика работает в дозировании жидкостей?

В пищевке (розлив), в фармацевтике (точная дозация), в химии. Пневмоцилиндр поднимает поршень дозатора → жидкость выливается в тару.

• Оборудование: цилиндр с проходным штоком (для шприца-дозатора) + 2W клапаны для подачи и сброса
• Точность: зависит от шприца-дозатора и настройки хода
• Требования: для пищевки — нержавейка + EPDM уплотнения, безмасляный компрессор

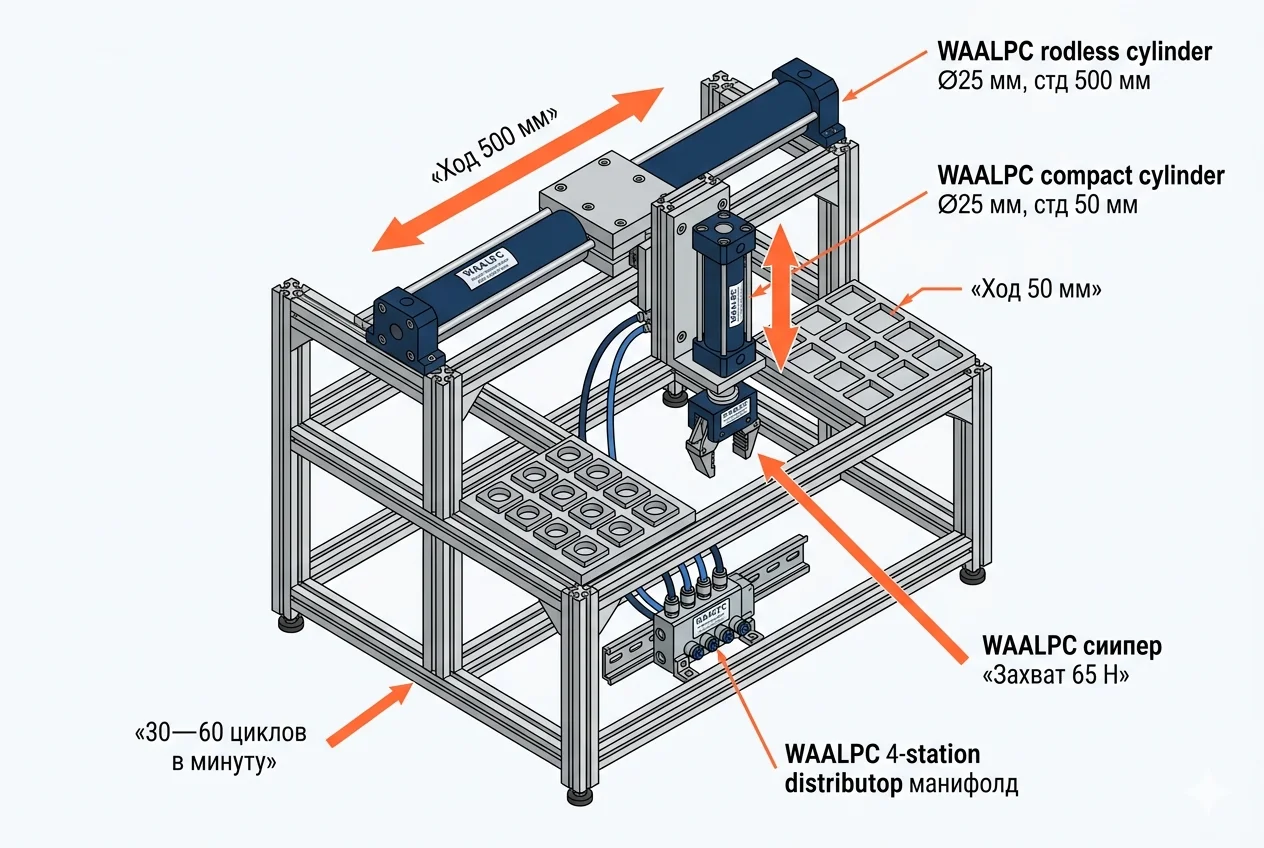

Пример 7: как пневматика работает в роботе-захвате?

Робот переносит детали с конвейера на конвейер, в коробку, на сборку. Пневматический захват самый дешёвый и распространённый исполнитель.

• Оборудование: пневматический захват (двупалый или вакуумный) + распределитель 4V на запястье робота
• Время цикла: задаётся задачей и настройкой захвата
• Применение: перенос и укладка деталей (pick & place) на электронных производствах, сборочные линии

Подробнее: Пневматический захват для робота.

Пример 8: как пневматика работает в покраске?

Краскопульт-автомат на конвейере, окрасочные камеры. Воздух распыляет краску в мелкую туманообразную взвесь.

• Оборудование: краскопульт + пневматический подъёмник (для разной высоты деталей) + чистый воздух класса 2 по ISO 8573
• Требования: безмасляный компрессор + угольный фильтр + регулятор давления
• Качество покрытия: зависит от стабильности давления и качества воздуха

Пример 9: как пневматика открывает и закрывает промышленные ворота?

Гаражные, цеховые, складские ворота — открываются цилиндрами вверх или в сторону. Замена электропривода; зона ворот — зона риска защемления, нужны защитные устройства и оценка рисков.

• Оборудование: цилиндры SC Ø80 × 800-1000 мм (большой ход) + распределитель 4V310 + кнопки управления
• Особенность: концевые датчики для блокировки в крайних положениях
• Преимущество: работают зимой в неотапливаемом помещении — при осушке воздуха до точки росы ниже минимальной температуры, иначе конденсат замерзает в линиях

Пример 10: как пневматика работает в испытательных стендах?

Тестирование клапанов, фитингов, пневмоцилиндров, тормозных систем. Стенд циклирует образец 10 000-1 000 000 раз и фиксирует параметры.

• Оборудование: набор распределителей + цилиндры + датчики давления + ПЛК для автоматики
• Подробнее: Испытательный стенд пневматический и конфигуратор стенда

Из чего собирают типовые узлы?

Под типовые задачи мы подбираем состав узла (компрессор в поставку не входит):

• Стартовый комплект пневматики (компрессор + ФРЛ + распределитель + цилиндр)
• Комплект для упаковочного автомата (4 цилиндра + 4 распределителя + БПВ)
• Комплект для пресса (Ø80 цилиндр + педаль + ФРЛ)
• Комплект для зажима ЧПУ (компактный цилиндр + распределитель + датчики)

Пример на артикулах WAALPC

Комплект для зажима ЧПУ на совместимом аналоге WAALPC — реальные позиции из каталога:

• Цилиндр DSBC-32-100-PPV-A — 3 940 ₽, склад
• Распределитель 4V210-08-DC24V — 840 ₽, склад
• Датчик положения HX-65R-2M — 560 ₽, склад
• Распределитель 4V310-10-DC24V — 1 170 ₽, для цилиндров Ø63 и выше, склад
• Фильтр-регулятор AW2000-02 — 1 260 ₽, подготовка воздуха перед узлом, склад

Итоговую сумму считайте по ценам позиций выше, без ФРЛ и монтажа; точная цена — по паспорту исполнения.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-800, DSBC-100-25, SC-80-350, SC-80-450.

Какие вопросы чаще всего задают про автоматизацию на пневматике?

С чего начать автоматизацию своего производства?

Выберите одну ручную операцию, которая занимает много времени. Замерьте время цикла. Прикиньте стоимость пневматического решения. Если окупится за 6-12 месяцев — внедряйте. Начинайте с простых задач (зажим, толкатель, выталкиватель).

Сколько стоит автоматизировать упаковку?

Полный автомат заклейки коробок — окупается за счёт экономии на упаковщиках.

Какие инструменты нужны для запуска пневматики?

Минимум: набор отвёрток и шестигранников, ключи для затяжки фитингов, мультиметр для проверки катушек, мыльный раствор для поиска утечек.

Сколько времени нужно на внедрение пневматики?

Срок зависит от сложности: простой узел из цилиндра и распределителя собирается быстро, сложная линия с ПЛК требует проектирования и наладки.

Можно ли совмещать пневматику с электроникой?

Конечно. Это стандарт современной автоматики: ПЛК управляет катушками распределителей через дискретные выходы 24V DC. Датчики (концевики, фотодатчики) дают сигналы обратной связи.

Подробнее: Кейс: пневматика для линии flow-pack 60 уп/мин — BOM, схема.
