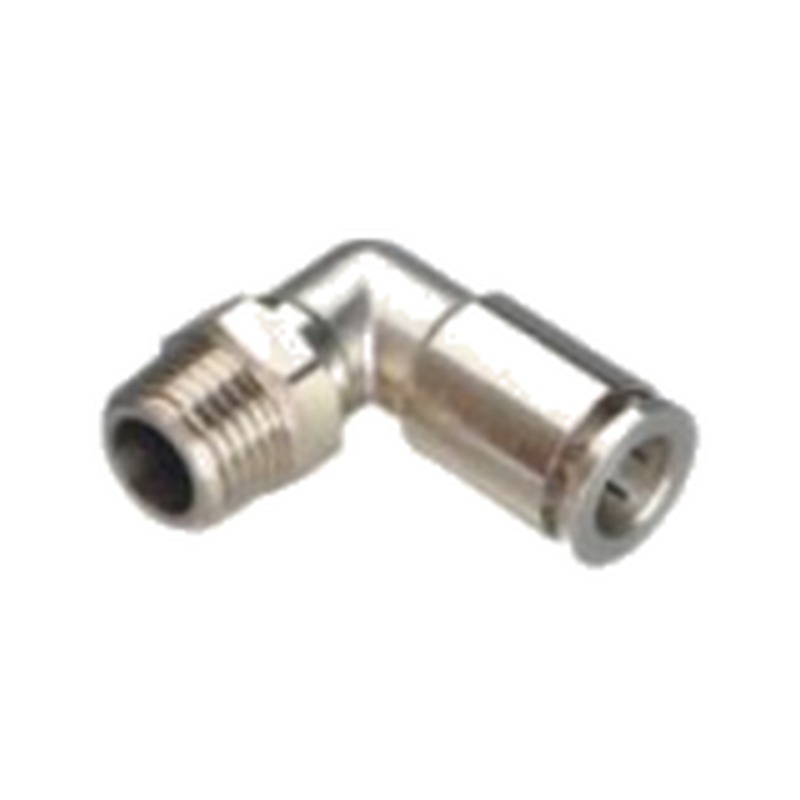

Фитинг нерж. SS-PL-card (угольник)

Назначение и конструкция

Серия SS-PL-card — цанговые угольники с поворотом магистрали на 90°. Резьбовой штуцер вкручивается в порт оборудования, а трубка фиксируется в цанговом зажиме без инструмента: вставленная до упора трубка удерживается стальными зубьями цанги, а уплотнение по наружному диаметру обеспечивает герметичность. Для демонтажа достаточно нажать на освобождающее кольцо и извлечь трубку. Угловая геометрия разворачивает линию на прямой угол вплотную к корпусу, что сокращает вылет трассы и радиусы изгиба пневмотрубки.

Материал и стойкость

Корпус, цанга и пружинные элементы выполнены из нержавеющей стали аустенитного класса (304/316), уплотнения — фторкаучук (FKM). Такое исполнение обеспечивает коррозионную стойкость к влаге, моющим растворам, слабым кислотам и щелочам, а также сохраняет геометрию при мойке под давлением и стерилизации. Отсутствие цинковых и латунных деталей исключает загрязнение среды продуктами коррозии.

Применение

• Пищевая и молочная промышленность, линии розлива и упаковки
• Фармацевтика и производство косметики, чистые помещения
• Химические и гальванические установки, агрессивные среды
• Морское и портовое оборудование, влажная атмосфера
• Системы CIP/SIP, узлы с регулярной санитарной обработкой

Технические границы

Рабочая среда — сжатый воздух, инертные газы, вода. Максимальное рабочее давление — до 1 МПа, вакуум — до −0,1 МПа (−100 кПа). Диапазон рабочих температур — от −20 до +150 °C в зависимости от среды и материала уплотнения. Присоединительная резьба — коническая R(BSPT) по ISO 7, типоразмеры R1/8, R1/4, R3/8, R1/2.

Как подобрать типоразмер

Определите наружный диаметр применяемой пневмотрубки — 6, 8 или 10 мм — и присоединительную резьбу ответного порта (R1/8, R1/4, R3/8 или R1/2). Если на оборудовании цилиндрическая резьба G(BSPP), укажите это: подбирается исполнение с суффиксом G. Пришлите перечень портов и диаметров трубок — инженеры подберут комбинации типоразмеров серии под вашу схему обвязки.

Ключевые характеристики

• Материал: нержавеющая сталь 304/316, уплотнения FKM
• Тип соединения: цанговый зажим + наружная резьба
• Диаметр цанги: 6, 8, 10 мм
• Присоединительная резьба: R1/8, R1/4, R3/8, R1/2 (коническая)
• Макс. рабочее давление: 1 МПа
• Диапазон температур: −20…+150 °C
• Вакуум: до −0,1 МПа (−100 кПа)
