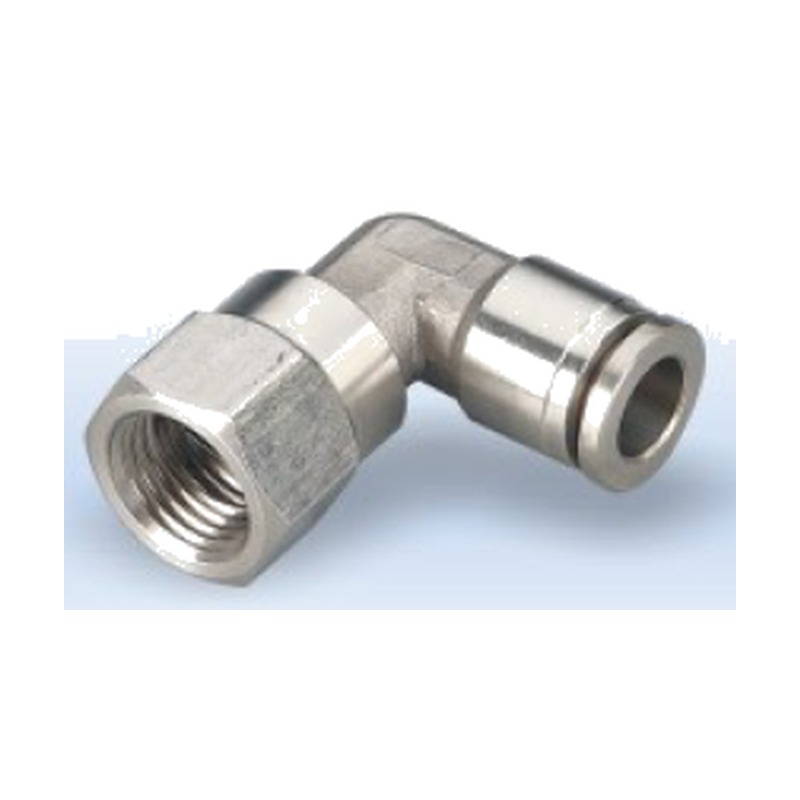

Фитинг нерж. SS-PLF (угольник с внутр. резьбой)
Нержавеющий угольник push-in с внутренней резьбой R1/8–R1/2 и M5. Цанга 4–16 мм, сталь 304/316. Коррозионная стойкость для пищевых, химических и морских сред.
190 ₽
Назначение и конструкция
SS-PLF — серия угловых цанговых фитингов с внутренней присоединительной резьбой, выполненных из нержавеющей стали. Корпус разворачивает магистраль на 90°, что позволяет компактно вводить трубку в штуцер, переборку или панель там, где прямое соединение невозможно. Цанговый зажим фиксирует трубку за один прижим без инструмента и обеспечивает повторную перестыковку без потери герметичности. Внутренняя резьба R(BSPT) или M5 принимает наружную резьбу ответного штуцера, переходника или приборного присоединения.
Материал и стойкость
Все детали корпуса и зажимного механизма — нержавеющая сталь 304/316, уплотнения из фторкаучука (FKM). Такое сочетание даёт высокую коррозионную стойкость к влаге, моющим средам, кислотам и солевому туману. Серия рассчитана на работу там, где латунные и полимерные фитинги недопустимы по санитарным или коррозионным требованиям.
Применение
- Пищевая промышленность и розлив — мойка CIP/SIP, контакт с агрессивной санитарной химией.
- Фармацевтика и лабораторные стенды — чистые среды, частая стерилизация.
- Химические и гальванические линии — пары кислот и щелочей.
- Морское и прибрежное оборудование — солевой туман, повышенная влажность.
Технические границы
Максимальное рабочее давление до 1,0 МПа, рабочая температура от −20 до +150 °C (зависит от типоразмера и среды). Допускается вакуум до −0,095 МПа. Рабочая среда — сжатый воздух, инертные газы, вода и совместимые с нержавеющей сталью и FKM жидкости.
Как подобрать типоразмер
Сначала выберите наружный диаметр трубки (4, 6, 8, 10, 12, 14 или 16 мм), затем — внутреннюю присоединительную резьбу: R1/8, R1/4, R3/8, R1/2 или M5×0,8. Если требуется цилиндрическая резьба G(BSPP) вместо конической R(BSPT), укажите это при подборе. При сомнениях по совместимости с конкретной средой или ответным присоединением направьте список — поможем с инженерным подбором.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316, уплотнения FKM
- Тип соединения: цанговый push-in + внутренняя резьба
- Диапазон цанги: 4–16 мм
- Присоединительная резьба: R1/8–R1/2, M5×0,8
- Макс. рабочее давление: 1,0 МПа
- Рабочая температура: от −20 до +150 °C
- Вакуум: до −0,095 МПа
Расшифровка артикула
Формат: SS-PLF-{диаметр трубки}-{присоединение (резьба)}
- SS-PLF — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5
Пример: SS-PLF-4-01
