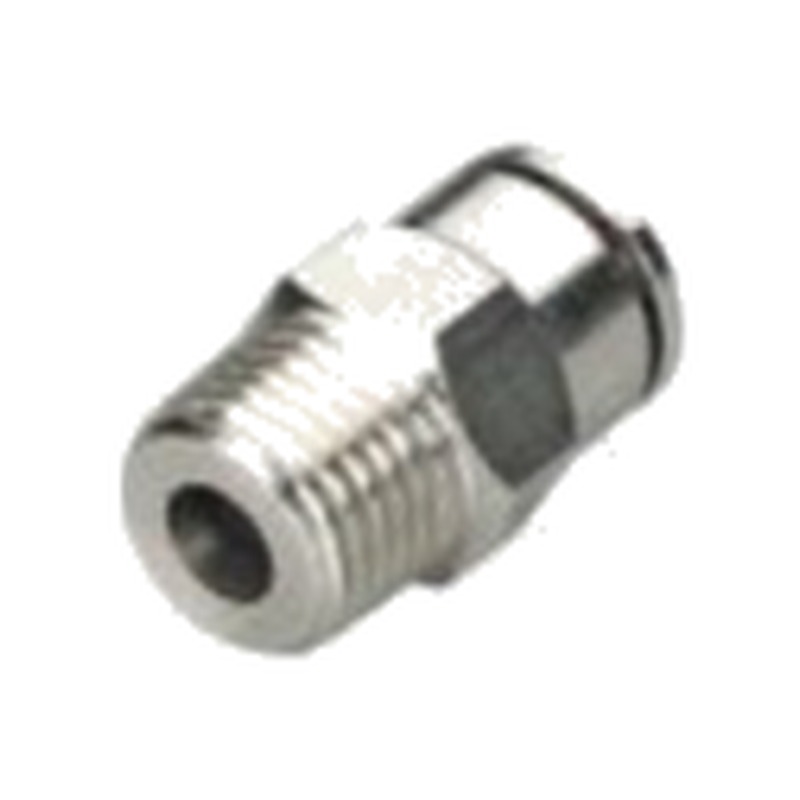

Фитинг нерж. обжимной SS-PC-card (прямой)
Прямой фитинг нержавеющий WAALPC SS-PC-card — ввод трубки в порт с наружной резьбой. Фиксация накидной гайкой (обжим): обжимное кольцо затягивается под ключ, для высокого давления. Корпус — нержавеющая сталь SS304/316 для агрессивных и пищевых сред, где латунь неприменима. Уплотнение FKM (Viton), диапазон, который производитель отдельно не заявляет. Резьба R1/8–R1/2, под трубку Ø6, 8, 10 мм.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Назначение и конструкция
Серия SS-PC-card — прямые цанговые фитинги для быстрого соединения пневматической трубки с резьбовым присоединением по одной оси. Корпус и резьбовая часть выполнены из нержавеющей стали, цанговый зажим обеспечивает герметичную фиксацию трубки без инструмента: трубка вставляется в порт до упора, а при необходимости извлекается нажатием на разжимное кольцо. Прямая геометрия исключает изломы магистрали и применяется на участках, где трубка подходит к штуцеру соосно.
Материал и стойкость
Все типоразмеры изготовлены из нержавеющей стали 304/316 с уплотнениями, стойкими к агрессивным средам. В отличие от латунных и полимерных фитингов, нержавеющее исполнение не подвержено коррозии при контакте с влагой, паром, моющими растворами и солевым туманом, что критично для пищевых, фармацевтических, химических и морских применений.
Применение
- пищевая промышленность и розлив, где требуется санитарная очистка;
- фармацевтика и производство чистых сред;
- химические и нефтехимические установки;
- судовое и портовое оборудование, прибрежные объекты;
- системы подачи сжатого воздуха, азота, вакуума.
Технические границы
Рабочее давление до 1.0 МПа, диапазон температур не заявлен производителем — уточняйте у наших инженеров в зависимости от среды и материала трубки. Серия работает и на вакуумных линиях. Точные предельные параметры зависят от выбранного типоразмера и диаметра трубки.
Как подобрать типоразмер
Определите наружный диаметр трубки (6, 8 или 10 мм) и тип присоединительной резьбы: R1/8, R1/4, R3/8 или R1/2 (коническая R / BSPT). Сопоставьте сочетание «диаметр цанги + резьба» с нужным узлом. Если требуется цилиндрическая резьба G (BSPP) или нестандартная пара, передайте список — подберём исполнение под вашу магистраль.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое + резьбовое присоединение
- Диаметр цанги: 6, 8, 10 мм
- Присоединительная резьба: R1/8, R1/4, R3/8, R1/2
- Макс. рабочее давление: до 1.0 МПа
- Диапазон температур: не заявлен производителем
- Работа на вакуумных линиях
Какие артикулы есть у серии SS-PC-card и сколько они стоят?
В серии 11 артикулов: SS-PC-card-10-01 — 290 ₽; SS-PC-card-10-02 — 280 ₽; SS-PC-card-10-03 — 320 ₽; SS-PC-card-10-04 — 340 ₽; SS-PC-card-6-01 — 260 ₽; SS-PC-card-6-02 — 260 ₽; SS-PC-card-6-03 — 280 ₽; SS-PC-card-8-01 — 280 ₽; SS-PC-card-8-02 — 280 ₽; SS-PC-card-8-03 — 290 ₽; SS-PC-card-8-04 — 320 ₽. Цены взяты из реестра.
Как группируются артикулы серии SS-PC-card?
Артикулы серии делятся на 3 группы по общей части обозначения: внутри группы позиции различаются окончанием — SS-PC-card-10 — окончания -01, -02, -03, -04; SS-PC-card-6 — окончания -01, -02, -03; SS-PC-card-8 — окончания -01, -02, -03, -04. Полный перечень позиций — в таблице этой карточки.
Совместимость с импортными аналогами
Совместимый аналог — Legris 1805 06 10 (совпадают присоединительные и установочные размеры, серия SS-PC-CARD).
Как расшифровать артикул SS-PC-card?
Формат: SS-PC-card-{диаметр трубки}-{присоединение (резьба)}
- SS-PC-card — серия
- Диаметр трубки: 6 / 8 / 10
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2
Пример: SS-PC-card-6-01
