SS-PE

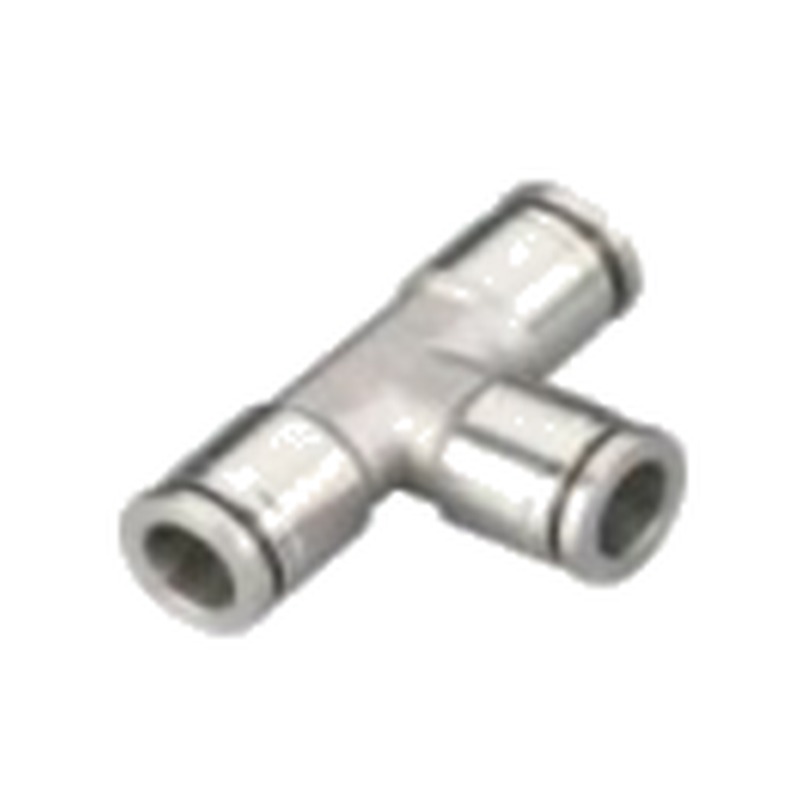

Фитинг нерж. SS-PE (тройник Т тубус-тубус)

Тройник Т трубка-трубка SS-PE из нержавеющей стали 304/316: равнопроходное цанговое соединение цанг 4–16 мм для агрессивных, пищевых и морских сред. Коррозионная стойкость и герметичный цанговый зажим.

Артикулы серии: SS-PE-4, SS-PE-6, SS-PE-8 (всего 7 модификаций)
Фитинг нерж. SS-PE (тройник Т тубус-тубус) WAALPC SS-PE
отгрузка от 2 недель
Ключевые характеристики
Материал корпуса
Нержавеющая сталь 304/316
Тип фитинга
Тройник Т (равнопроходный)
Тип соединения
Цанговое (push-in), трубка-трубка
Диаметр трубки
4, 6, 8, 10, 12, 14, 16 мм
Присоединительная резьба
Без резьбы (трубка-трубка)
Макс. рабочее давление
1.0 МПа
Рабочая температура
−20…+150 °C
Все характеристики →
410 ₽
Артикул: SS-PE-4
📄 Запросить КП
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

410 ₽

Назначение и конструкция

Серия SS-PE — равнопроходные тройники Т-образной геометрии с тремя цанговыми портами под трубку. Все три присоединения выполнены под одинаковый наружный диаметр трубки, что позволяет организовать симметричное ответвление линии без переходников. Цанговый механизм с цанговым кольцом и уплотнительным манжетом обеспечивает быстрый монтаж трубки вручную, без инструмента, и надёжную фиксацию при подаче давления.

Материал и стойкость

Корпус и удерживающие элементы выполнены из нержавеющей стали 304/316. Такое исполнение даёт коррозионную стойкость в условиях повышенной влажности, контакта с агрессивными средами, в морской атмосфере и при регулярной санитарной обработке. Нержавеющий корпус не выделяет частиц и сохраняет геометрию резьбы цанги при циклических переустановках трубки.

Применение

  • Пищевая и молочная промышленность, линии розлива и упаковки
  • Фармацевтика и производство косметики, зоны санитарной мойки
  • Химические и лабораторные стенды с агрессивными средами
  • Морское и портовое оборудование, установки в солёной атмосфере
  • Распределение сжатого воздуха, вакуумных и нейтральных газовых линий

Технические границы

Рабочее давление — до 1.0 МПа, диапазон температур — от −20 до +150 °C (зависит от материала применяемой трубки). Соединение работает и на вакууме. Рекомендуется использовать калиброванную трубку с допуском по наружному диаметру, чтобы цанга обеспечила полный обхват и герметичность.

Как подобрать типоразмер

Типоразмер определяется наружным диаметром трубки на всех трёх портах: доступны цанги 4, 6, 8, 10, 12, 14 и 16 мм. Геометрия тройника равнопроходная, поэтому подбирается один диаметр под всю ветвь. Если требуется ответвление трубкой другого диаметра, наши инженеры предложат тройник-переходник или комбинацию фитингов под вашу схему обвязки.

Ключевые характеристики

  • Материал: нержавеющая сталь 304/316
  • Тип соединения: цанговое (push-in), трубка-трубка
  • Диапазон диаметров цанги: 4–16 мм
  • Присоединительная резьба: отсутствует (равнопроходный тройник)
  • Макс. рабочее давление: 1.0 МПа
  • Диапазон температур: −20…+150 °C
  • Работа на вакууме поддерживается

Расшифровка артикула

Формат: SS-PE-{диаметр трубки}

  • SS-PE — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16

Пример: SS-PE-4
