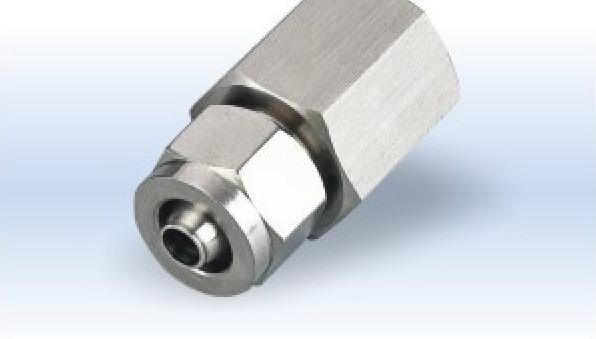

Фитинг нерж. SS-PCF (прямой с внутр. резьбой)
Прямой цанговый фитинг с внутренней резьбой из нержавеющей стали 304/316. Цанга 4-16 мм, резьба R1/8-R5/8 и M5. Коррозионная стойкость для пищевых, химических и морских сред.
140 ₽
Назначение и конструкция
Серия SS-PCF — прямые цанговые (push-in) фитинги с внутренней присоединительной резьбой, выполненные целиком из нержавеющей стали. Корпус сочетает резьбовой штуцер для монтажа в пневмоаппарат, клапан, плиту или коллектор и цанговый узел быстрого соединения для пневмотрубки. Монтаж трубки выполняется одним движением без инструмента: цанга фиксирует трубку, уплотнительное кольцо обеспечивает герметичность по наружному диаметру. Геометрия прямая (соосная) — ось трубки совпадает с осью резьбы, что удобно для линейной прокладки магистралей и компактных сборок.
Материал и стойкость
Все детали корпуса и цангового механизма изготовлены из нержавеющей стали марок 304 или 316. Это обеспечивает высокую коррозионную стойкость к влаге, агрессивным средам, моющим и дезинфицирующим растворам. Исполнение пригодно для зон с повышенными гигиеническими требованиями, где недопустимы латунные или никелированные детали.
Применение
Серия ориентирована на отрасли с жёсткими требованиями к чистоте и стойкости материала:
- пищевая промышленность и розлив напитков;
- фармацевтика и производство косметики;
- химическое и нефтехимическое оборудование;
- морское и прибрежное применение, судовая пневматика;
- лабораторные и аналитические стенды.
Технические границы
Диапазон рабочего давления — до 1,0 МПа. Рабочая температура — от -20 до +150 °C (зависит от типа применяемой трубки). Конструкция допускает работу в вакууме до -100 кПа. Перед подбором уточняйте совместимость материала трубки со средой и температурой.
Как подобрать типоразмер
Серия включает 28 типоразмеров. Сначала выбирается наружный диаметр трубки (цанга): 4, 6, 8, 10, 12, 14 или 16 мм. Затем — присоединительная резьба: R1/8, R1/4, R3/8, R1/2, R5/8 (коническая) или M5x0,8. Сочетание диаметра цанги и резьбы определяет конкретный артикул. При сомнениях в типоразмере или совместимости со средой инженеры подберут позицию по вашему списку.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое (push-in), без инструмента
- Диаметр цанги: 4, 6, 8, 10, 12, 14, 16 мм
- Присоединительная резьба: R1/8-R5/8, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Рабочая температура: -20…+150 °C
- Вакуум: до -100 кПа
Расшифровка артикула
Формат: SS-PCF-{диаметр трубки}-{присоединение (резьба)}
- SS-PCF — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G5/8 / M5
Пример: SS-PCF-4-01
