Серия Festo DSBG — это профильный пневмоцилиндр двустороннего действия по монтажному стандарту ISO 15552. От базового профильного DSBC её отличают две вещи: встроенные стяжные шпильки в профильном корпусе (повышенная жёсткость и устойчивость к нагрузкам) и расширенный ряд диаметров — до Ø320 мм, тогда как DSBC заканчивается на Ø125. По присоединительным размерам DSBG полностью соответствует ISO 15552 и совместима с профильными цилиндрами других производителей. В этой статье разберём, чем DSBG отличается от DSBC, когда его выбирают, и как подобрать совместимый аналог WAALPC без потери монтажной геометрии.
Товары из статьи
Если вы пришли с запросом «festo dsbg», «dsbg купить» или «профильный цилиндр большого диаметра» — материал даёт полную картину: техника, отличия от DSBC, подбор по таблице соответствия и пример экономии.
Чем DSBG отличается от DSBC?
Обе серии — профильные цилиндры ISO 15552 с одним штоком, выходящим из передней крышки. Разница в конструкции корпуса и диапазоне диаметров:
- Встроенные стяжные шпильки. У DSBC крышки удерживаются на профиле без сквозных шпилек; у DSBG в профильный корпус интегрированы стяжные шпильки, которые стягивают крышки. Это даёт большую жёсткость и стойкость к осевым и боковым нагрузкам — то есть гибрид: лёгкий профильный корпус + прочность шпильчатой схемы.
- Диаметры до Ø320. DSBC ограничен Ø32–125. DSBG продолжает ряд вверх: Ø160, 200, 250, 320 мм — для задач с большим усилием, где DSBC уже не хватает.
- Тот же монтаж ISO 15552. Лапы, фланцы, цапфы, резьба штока и портов — по стандарту, как у DSBC. Аналог и подбор идут по той же логике.
Шток у DSBG обычный, односторонний. Если в задаче нужен сквозной (двусторонний) шток — у Festo это отдельная опция исполнения с суффиксом -K3 в коде (доступна и для DSBC, и для DSBG), а не отдельная серия. Подробнее о двусторонней схеме — в конце статьи.
Когда выбирают DSBG, а когда хватает DSBC
- DSBG нужен, когда требуется диаметр больше Ø125 (большое усилие), повышенная жёсткость при боковых нагрузках или работа в тяжёлом режиме (прессы, крупные манипуляторы, металлообработка). Если диаметра до 125 хватает — обычно закрывает базовый DSBC.
- DSBC достаточно, когда диаметр в пределах Ø32–125 и нагрузки типовые — это самая массовая профильная серия, и стоит она дешевле.
Что даёт монтаж по ISO 15552 при подборе аналога?
ISO 15552 — международный стандарт, определяющий присоединительные и крепёжные размеры профильных пневмоцилиндров диапазона Ø32–320 мм. Стандарт фиксирует:
| Ø поршня | Резьба штока | Резьба порта | Крепёж по ISO |
|---|---|---|---|
| 32 мм | M10×1,25 | G1/8 | LB / FA / FB / CA / CB |
| 40 мм | M12×1,25 | G1/4 | LB / FA / FB / CA / CB |
| 50 мм | M16×1,5 | G1/4 | LB / FA / FB / CA / CB |
| 63 мм | M16×1,5 | G3/8 | LB / FA / FB / CA / CB |
| 80 мм | M20×1,5 | G3/8 | LB / FA / FB / CA / CB |
| 100 мм | M20×1,5 | G1/2 | LB / FA / FB / CA / CB |
| 125 мм | M27×2 | G1/2 | LB / FA / FB / CA / CB |
Ряд резьб приведён для основных диаметров Ø32–125; крупные диаметры DSBG (Ø160–320) идут с увеличенными резьбами штока и портов по тому же стандарту.
- Шаг и резьбу штока для каждого диаметра.
- Размеры под крепёжные кронштейны (лапы LB, фланцы FA/FB, проушины CA/CB, шарнирные опоры CR).
- Положение и резьбу пневмоприсоединений в крышках.
Что это значит для подбора аналога: у одноимённой серии WAALPC DSBG присоединительные размеры по ISO 15552 — то же место установки, те же кронштейны, резьба штока и портов. Пару подбирают по полному коду Festo: диаметр, ход и тип демпфирования. Называем это совместимым аналогом, а не копией изделия Festo.
Какие технические параметры у серии DSBG?
Для контекста — что предлагает Festo в линейке DSBG:
| Параметр | Диапазон |
|---|---|
| Диаметр поршня | Ø32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 мм |
| Ход | 25–500 мм (типовой), больше — по запросу |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Демпфирование | PPSA — самонастраивающееся (штатно); PPVA — регулируемое и P — эластичное (опции) |
| Магнитный поршень | опция (-N3) |
| Присоединение | G1/8, G1/4, G3/8, G1/2 и крупнее — по диаметру |
| Конструкция | профильный корпус со встроенными стяжными шпильками |
Главное отличие DSBG от DSBC, ради которого серию и выбирают, — это встроенные шпильки (жёсткость) и крупные диаметры Ø160–320, недоступные в DSBC.
Какой совместимый аналог DSBG есть у WAALPC?
У WAALPC есть одноимённая серия DSBG: профильный корпус из анодированного алюминия, крышки стянуты четырьмя стальными шпильками, монтаж по ISO 15552, диаметры Ø32–320 мм (весь ряд Festo DSBG, включая Ø320), ход 25–1000 мм, рабочее давление до 0,8 МПа по каталогу завода. Цена — от 3 310 ₽. Пары Festo DSBG → WAALPC DSBG подтверждены в нашей базе по полному коду.
Таблица соответствия Festo DSBG → WAALPC DSBG
| Festo DSBG | WAALPC DSBG | Цена |
|---|---|---|
| DSBG-32-25-PPVA-N3 | DSBG-32-25-PPV-A | 3 900 ₽ |
| DSBG-32-100-PPVA-N3 | DSBG-32-100-PPV-A | 4 190 ₽ |
| DSBG-40-320-PPVA-N3 | DSBG-40-320-PPV-A | 6 930 ₽ |
| DSBG-50-320-PPVA-N3 | DSBG-50-320-PPV-A | 9 190 ₽ |
В таблице — только пары, подтверждённые по полному коду. Для других кодов Festo DSBG пришлите полный артикул — сверим диаметр, ход и демпфирование. Крупные диаметры в серии тоже есть, например DSBG-320-200-P — 225 820 ₽.
Серию SC для замены DSBG не предлагаем: это фирменный шпильчатый формат AirTAC вне ISO 15552, на Ø50 у него резьба крепёжных отверстий M6 вместо M8 — крепёж DSBG физически не совпадёт.
Что даёт крупный диаметр DSBG в расчёте усилия?
Усилие считается по формуле F = P × A, где P — давление, A — площадь поршня. Именно ради усилия и берут крупные диаметры DSBG. Пример при 6 бар (0,6 МПа):
- Ø125: F = 0,6 × π/4 × 125² = 7 363 Н (≈ 750 кгс) — потолок DSBC.
- Ø200: F = 0,6 × π/4 × 200² = 18 850 Н (≈ 1,9 тс) — уже только DSBG.
- Ø320: F = 0,6 × π/4 × 320² = 48 250 Н (≈ 4,9 тс).
Точное усилие под свой диаметр и давление — в калькуляторе усилия пневмоцилиндра. При большом ходе проверьте шток на продольную устойчивость по Эйлеру.
Что делать, если нужен сквозной (двусторонний) шток?

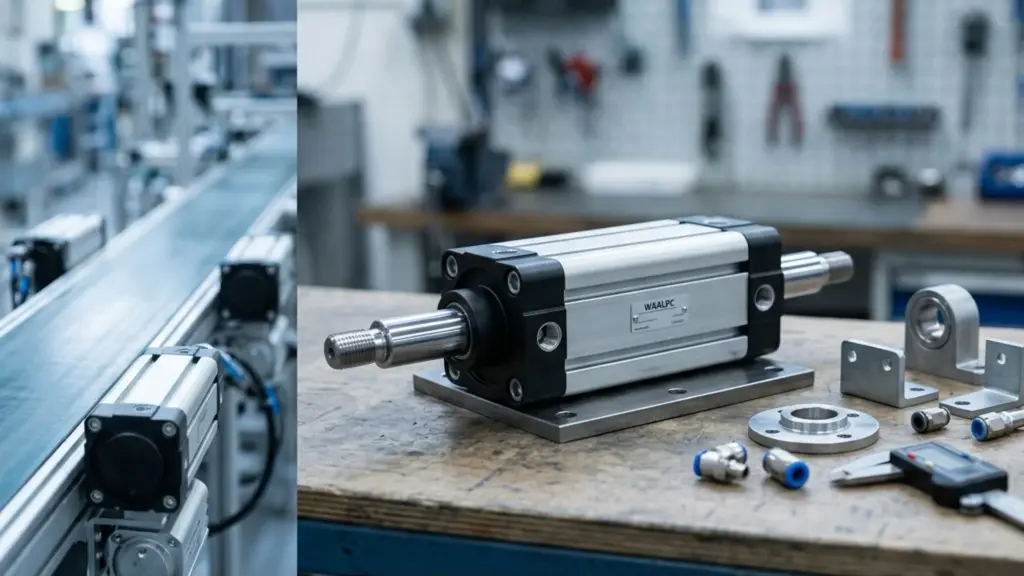

Иногда задача требует именно сквозного штока — он выходит из обеих крышек. Это нужно для симметричного усилия в обе стороны, защиты от проворота или выноса флажка датчика за рабочую зону. У Festo это опция исполнения с суффиксом -K3 (для DSBC и DSBG), а не отдельная серия. Наличие исполнения со сквозным штоком у WAALPC DSBG уточняйте по полному коду. Важно учесть: при сквозном штоке эффективная площадь поршня одинакова с обеих сторон (усилие толкания и втягивания равны), а общая длина цилиндра больше на вынос тыльного штока.
Чем подбор по ISO лучше «универсального аналога»?
На рынке встречаются предложения «универсальных аналогов» без привязки к стандарту. Это всегда риск:
- Несовпадение крепления датчиков. Паз или шпильки под датчик стандарт ISO 15552 не задаёт — у каждой серии своё крепление, его проверяют отдельно.
- Несовпадение резьбы штока. На Ø50 ISO задаёт M16×1,5. Если поставщик использует M14 или M16×2,0 — придётся менять все наконечники, вилки, муфты.
- Несовпадение крепёжных кронштейнов. Лапы LB, фланцы FA, задние проушины CA по ISO имеют фиксированную геометрию. В каталоге есть лапы LB, фланцы FA и проушины CA — типоразмер выбирают по диаметру цилиндра.
Подбор по ISO 15552 снимает все три риска. Установка проходит без переделки опор, без замены датчиков, без переточки крепежа.
Какие сроки поставки и наличие у аналога DSBG?
Срок и наличие указаны в карточке каждого исполнения WAALPC DSBG. Нестандартные ходы и крупные диаметры (Ø160–320) идут с производства — срок тоже в карточке.

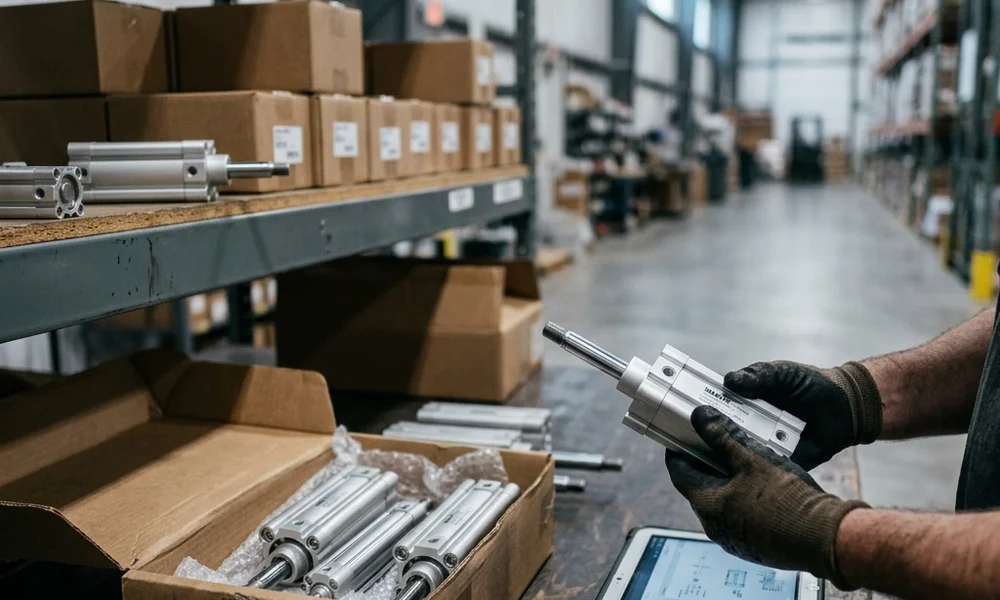

Перед оформлением счёта мы подтверждаем фактическое наличие конкретного артикула с ходом — это занимает несколько часов и исключает ситуацию, когда клиент получает «не то, что заказывал».
Из каких трёх шагов состоит подбор аналога?
Шаг 1. Список артикулов. Вы присылаете перечень Festo DSBG, под который нужен совместимый аналог. Формат — Excel, PDF, фото, скан спецификации, текст письма. Если артикулы не полные — мы дочитываем по контексту проекта (диаметр, ход, тип демпфирования).
Шаг 2. Таблица соответствия. Возвращаем матрицу подбора: ваш Festo → артикул WAALPC DSBG → совместимость по ISO → срок поставки → цена. На каждую позицию — обоснование совместимости (по каким параметрам ISO 15552 совпадение). Стандартный срок — 1 рабочий день, для списков от 50 позиций — до 3 рабочих дней.
Шаг 3. Счёт. Если по подбору вопросов нет — выставляем счёт от ИП Ибрагимова Светлана Анатольевна (ОГРНИП 326774600021773), отгружаем согласно подтверждённому сроку.
Как выглядит пример КП на 76 позиций?
В июне 2026 по списку заказчика из 76 позиций импортной пневматики мы подготовили КП: 63 позиции закрыты совместимыми аналогами WAALPC на сумму около 0,85 млн ₽ (по КП июня 2026).
13 позиций — специальные исполнения, по которым аналог мы не предлагали.
Как отправить список на подбор?
Описание процесса и форма приёма списков — на странице /podbor-zameny-importnoy-pnevmatiki/. Можно также отправить список на почту, указанную в контактах сайта — формат файла не важен, мы работаем с Excel, PDF, фотографиями и текстом.
В сопроводительном письме желательно указать:
- Тип задачи (срочная аналог вышедшего из строя, плановое импортозамещение, проектируем новый узел).
- Желаемый срок отгрузки (это влияет на выбор между типовыми позициями и специсполнениями).
- Особые требования (взрывозащита, температура, нестандартные демпферы, сквозной шток).
После получения списка мы возвращаем таблицу подбора в течение 1 рабочего дня и согласовываем спорные позиции по телефону или почте до выставления счёта.
Какие материалы по другим сериям пригодятся?
- DSBC (профильный ISO 15552 до Ø125) — базовая профильная серия, которая служит совместимым аналогом для большинства Festo при импортозамещении.
- DSNU (мини ISO 6432) — круглые цилиндры Ø8–25 мм для задач малого усилия и компактных узлов.
- ADN (компактные ISO 21287) — короткие квадратные цилиндры для прижимных и подачных операций с ограниченным ходом.
Если в вашем проекте смешаны разные серии — присылайте полный список одним файлом, мы разнесём по таблицам и предложим единое решение.
Какие серии WAALPC по каталогу покрывают диаметры Festo DSBG — DSBG, SI и SAI?
В каталоге сайта есть одноимённая серия WAALPC DSBG: диаметры 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 и 320 мм, 701 шт., цена от 3 310 ₽. Для кода Festo DSBG-32-100-PPVA-N3 по полному коду подтверждён наш DSBG-32-100-PPV-A. Цена сильно зависит от диаметра и хода.
При больших диаметрах усилие быстро растёт. Пример при давлении 0,6 МПа на прямом ходе: у Ø160 мм — около 12 кН, у Ø320 мм — около 48 кН. Поэтому для диаметров от 160 мм проверьте прочность крепления и раму под такую нагрузку.
Кроме прямой серии, для профильного корпуса ISO 15552 есть SI (диаметры 32–200 мм, 739 шт.) и SAI (32–125 мм, 281 шт.). Выбирайте по диаметру, ходу, креплению и демпфированию. Пришлите полный артикул Festo DSBG — мы назовём совместимый аналог после сверки.
Какие вопросы чаще всего задают про DSBG и аналог WAALPC?
Есть ли у WAALPC аналог Festo DSBG?
Да, одноимённая серия WAALPC DSBG: монтаж ISO 15552, встроенные стяжные шпильки, диаметры Ø32–320 мм. Пары подтверждены по полному коду, например Festo DSBG-32-100-PPVA-N3 — WAALPC DSBG-32-100-PPV-A.
Есть ли у WAALPC аналог для DSBG-320?
Да, в серии WAALPC DSBG есть диаметр 320 мм, например DSBG-320-200-P. Пару по полному коду Festo сверяем по заявке.
Подойдёт ли вместо DSBG серия SC?
Не рекомендуем: SC — фирменный шпильчатый формат AirTAC вне ISO 15552, на Ø50 у неё резьба крепёжных отверстий M6 вместо M8. Для замены DSBG берите WAALPC DSBG.
